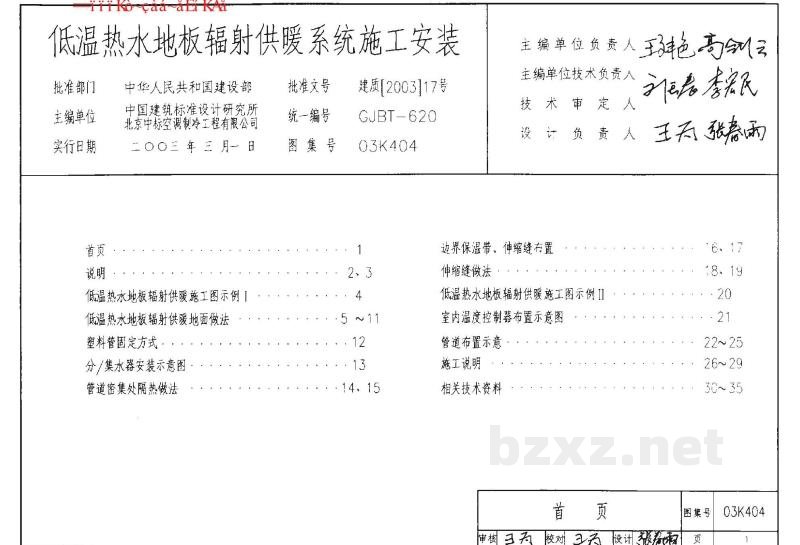

标准简介/下载低温热水地板辐射供暖系统施工安装
| 批准部门： | 中华人民共和国建设部 | 批准文号： | 建质[2003]17号 |
主编单位负责人：王艳飞、高剑平 主编单位技术负责人：刘磊、李新民 技术审定人： 设计负责人：王大、张燕雨 |
| 主编单位： | 中国建筑标准设计研究所 |
统一编号：CJBT-620 图集号：Q3K404 |
||
| 北京中标空调制冷工程有限公司 | ||||
| 实行日期： | 二〇〇三年三月一日 | |||
目 录
| 首页 | 1 | ||||
|---|---|---|---|---|---|

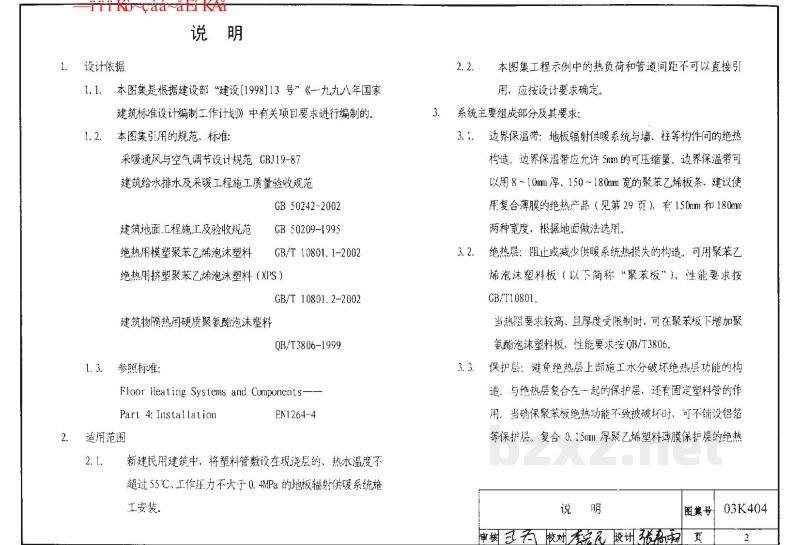

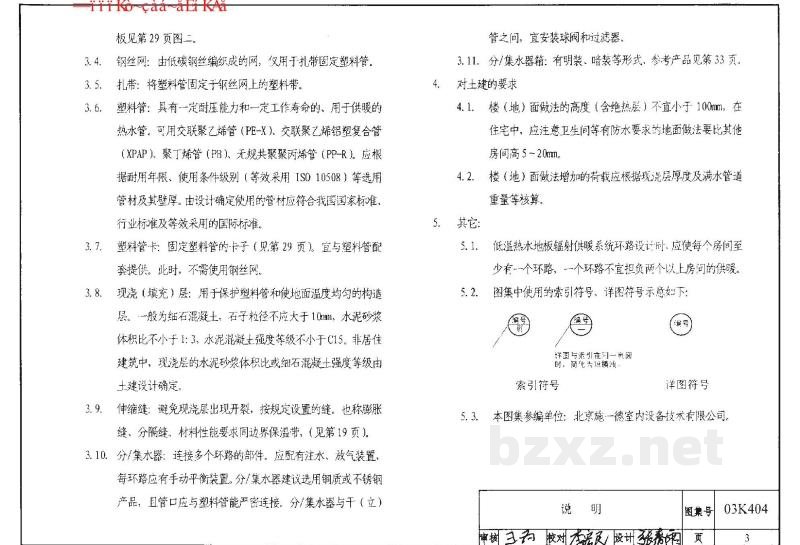

| 说明 | 2、3 | ||||

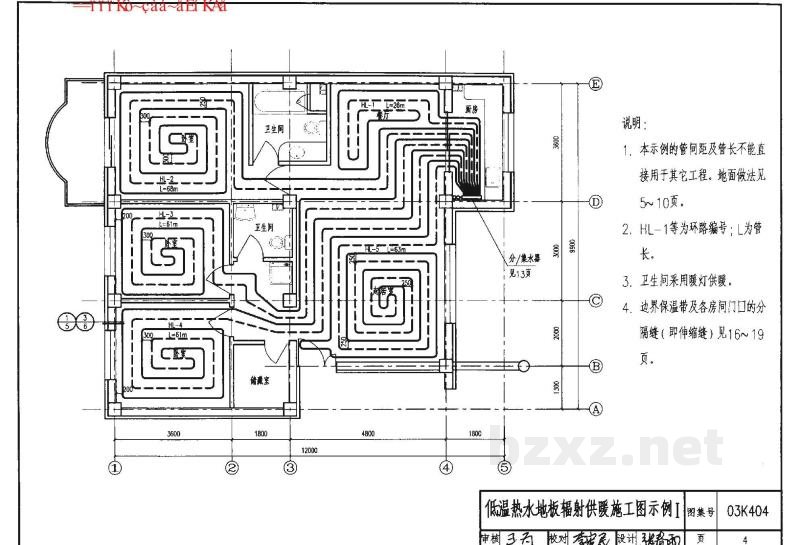

| 低温热水地板辐射供暖施工图例Ⅰ | 4 | ||||

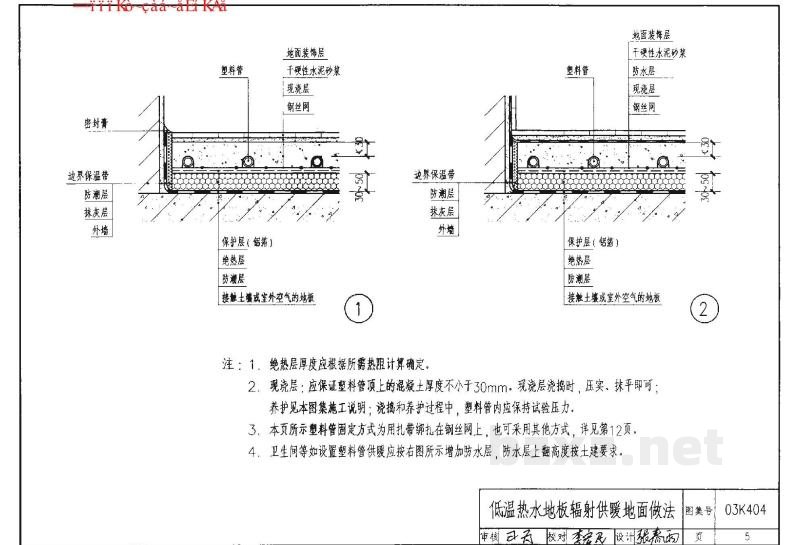

| 低温热水地板辐射供暖地面做法 | 5~11 | ||||
| 塑料管固定方式 | 12 | ||||
| 分/集水器安装示意图 | 13 | ||||
| 管道密集处隔热做法 | 14、15 | ||||
| 边界保温带、伸缩缝布置 | 16、17 | ||||
| 伸缩缝做法 | 18、19 | ||||
| 低温热水地板辐射供暖施工图例Ⅱ | 20 | ||||
| 室内温度控制器布置示意图 | 21 | ||||
| 管道布置示意 | 22~25 | ||||
| 施工说明 | 26~29 | ||||
| 相关技术资料 | 30~35 | ||||
| 首 页 | 图集号 | Q3K404 | |
| 审核：王大 | 校对：王为 | 设计：张燕雨 | |
| 页 | 1 | ||
