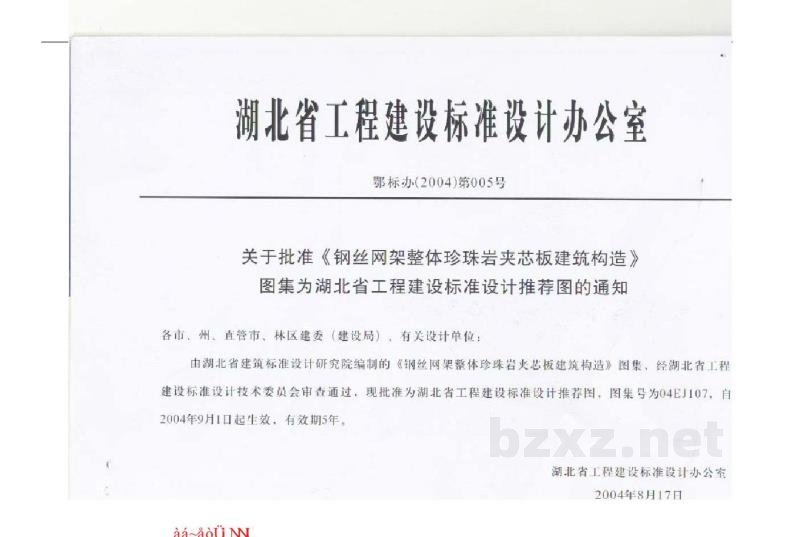

湖北省工程建设标准设计办公室
鄂标办（2004）第005号
关于批准《钢丝网架整体珍珠岩夹芯板建筑构造》图集为湖北省工程建设标准设计推荐图的通知各市、州、直管市、林区建委（建设局）、有关单位：
由湖北省建筑标准设计研究院编制的《钢丝网架整体珍珠岩夹芯板建筑构造》图集，经湖北省工程建设标准设计技术委员会审查通过。现批准为湖北省工程建设标准设计推荐图，图集号为04EJ107，自2004年9月1日起生效，有效期5年。
湖北省工程建设标准设计办公室
2004年8月17日

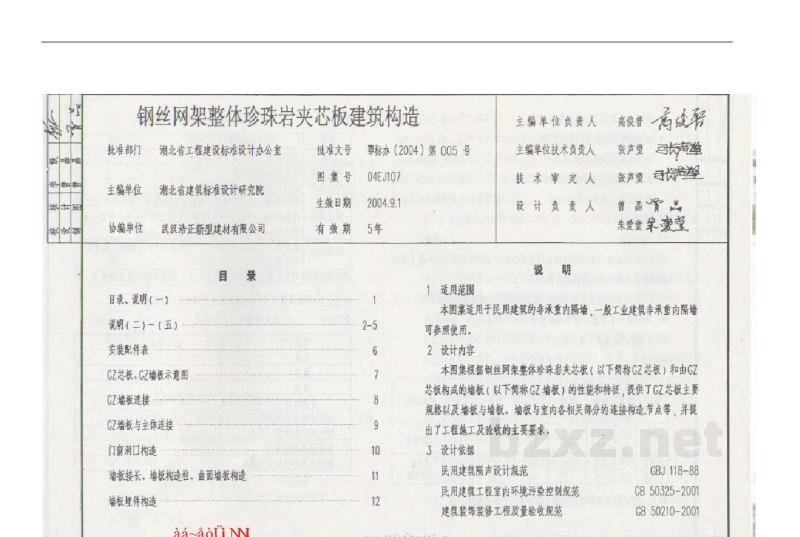

钢丝网架整体珍珠岩夹芯板建筑构造	主笔单位负责人：高俊彩
批准部门	湖北省工程建设标准设计办公室	批准文号	鄂标办（2004）第005号	主笔单位技术负责人：张声望马长军
主编单位	湖北省标准建筑设计研究院	图号	04EJ107	技术审定人：张声望马长军
参编单位	武汉江正新建建材有限公司	生效日期	2004.9.1	设计负责人：高俊彩朱爱兰
有效期	5年

目录	说明
目录、说明（一）....................................................1 说明（二）～（五）...............................................2~5 安装配件表..........................................................6 GZ芯板、GZ墙板示意图.......................................7 GZ墙板连接...........................................................8 GZ墙板与主体墙连接...........................................9 门窗洞口构造......................................................10 墙体长条、墙板相交处、背面筋板构造.................11 每板构件构造......................................................12	1 适用范围本图集适用于民用建筑的非承重内隔墙，一般工业建筑非承重内隔墙可参照使用。 2 设计内容本图系根据钢丝网架整体珍珠岩夹芯板（以下简称GZ芯板）和由GZ芯板构成的墙板（以下简称GZ墙板）的性能和特点，提供了GZ芯板主要规格以及墙板与墙板、墙板与室内各相关部分的连接构造节点等，并提出了工程施工及验收的主要要求。 3 设计依据民用建筑隔声设计规范 GBJ118-88 民用建筑工程室内环境污染控制规范 GB50325-2001 建筑装饰装修工程质量验收规范 GB50210-2001

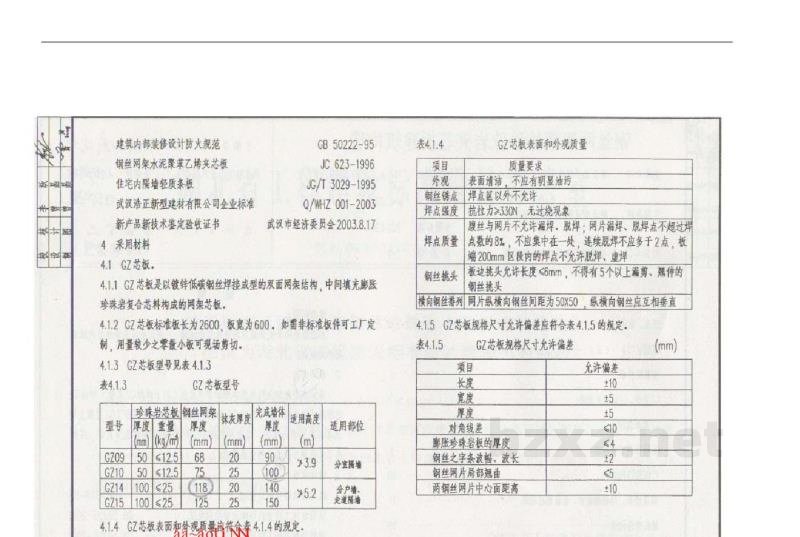

表4.1.3 GZ板规格
型号	珍珠岩芯层厚度 (kg/m²)	钢丝网架厚度 (mm)	抹灰厚度 (mm)	完成板厚 (mm)	适用高度 (m)	适用部位

GZ09	50	<12.5	68	20	30	≥3.9 ≤5.2	内墙、外墙
GZ10	50	<12.5	75	25	100	内墙、外墙
GZ14	100	>25	(118)	20	146
GZ15	100	>25	125	25	150

表4.1.4 GZ板表面和外观质量
项目	质量要求
外观	表面清洁，不允许明显损伤。
钢丝焊点	焊点在网外不允许。
平整度	挠度为≤3.0mm，无过烧现象
焊点质量	钢丝与网片不允许偏焊、脱焊；网片漏焊、脱落点不超过该板数的8%，不应集中在一块。连续缺陷不多于2点，板端30mm内及钢头的焊点不允许脱焊、虚焊。
钢丝接头	单根接头长度≤60mm，不得有5个以上漏焊、错焊的网片接头。
横向钢丝间距	两片纵筋向钢丝间距为30±20，纵向向钢丝互相垂直

表4.1.5 GZ板规格尺寸允许偏差 (mm)
项目	允许偏差
长度	±10
宽度	±5
厚度	±5
对角线差	<10
膨胀珍珠岩层密度	≤4
钢丝片全长偏差·总长	±2
钢丝网片局部翘曲	<5

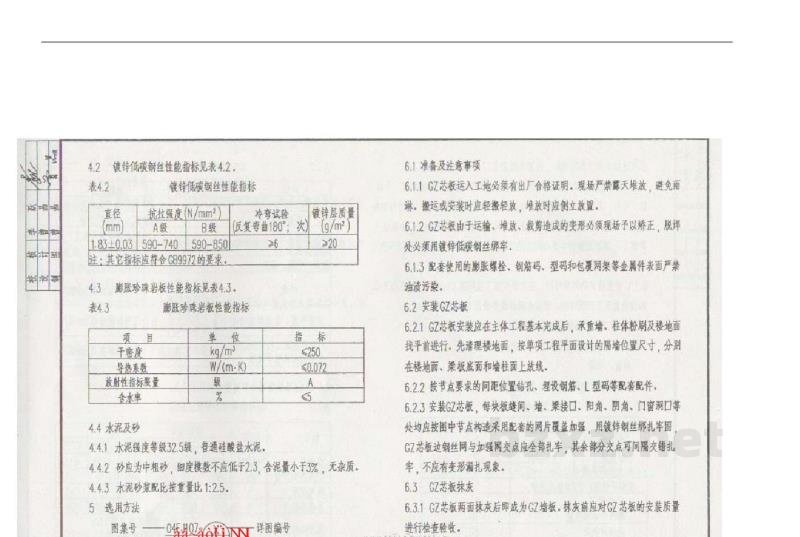

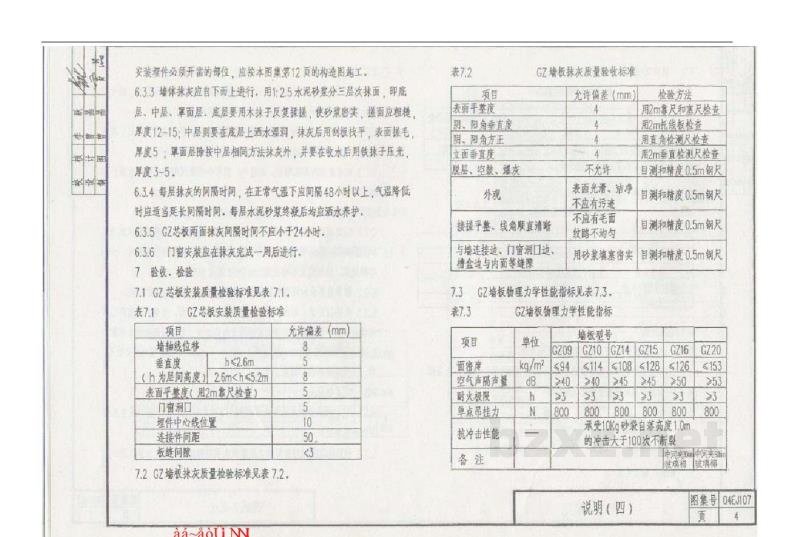

断筋钢丝片中心面距离	±10
