标准简介/下载05 系列建筑标准设计图集
DBJT03-22-2005
05J5-1
平屋面
平屋面
编制单位：山西省建筑工程设计公司
| 编制单位负责人 | 温刚 |
| 编制单位技术负责人 | 周伟德 |
| 技术审定人 | 吴振洲 |
| 设计负责人 | 周伟德 |

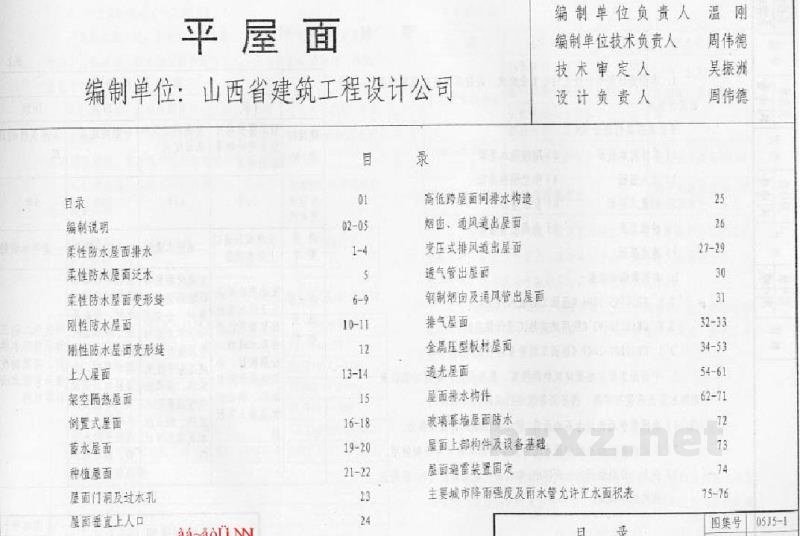

目录
| 章节名称 | 页码 | 章节名称 | 页码 |
|---|---|---|---|
| 目录 | 01 | 高低跨屋面间排水构造 | 25 |
| 编制说明 | 02-05 | 烟囱、通风道出屋面 | 26 |
| 柔性防水屋面排水 | 1-4 | 变压式排风道出屋面 | 27-29 |
| 柔性防水屋面泛水 | 5 | 透气帽出屋面 | 30 |
| 柔性防水屋面变形缝 | 6-9 | 钢管烟囱及通风管出屋面 | 31 |
| 刚性防水屋面 | 10-11 | 排气屋面 | 32-33 |
| 刚性防水屋面变形缝 | 12 | 金属压型板材屋面 | 34-53 |
| 上人屋面 | 13-14 | 采光屋面 | 54-61 |
| 架空隔热屋面 | 15 | 屋面排水构件 | 62-71 |
| 倒置式屋面 | 16-18 | 玻璃幕墙屋面防水 | 72 |
| 蓄水屋面 | 19-20 | 屋面上部构件及设备基础 | 73 |
| 种植屋面 | 21-22 | 屋面避雷装置固定 | 74 |
| 屋面门泵及过水孔 | 23 | 主要城市降雨强度及雨水管允许汇水面积表 | 75-76 |
| 屋面垂直上人口 | 24 |

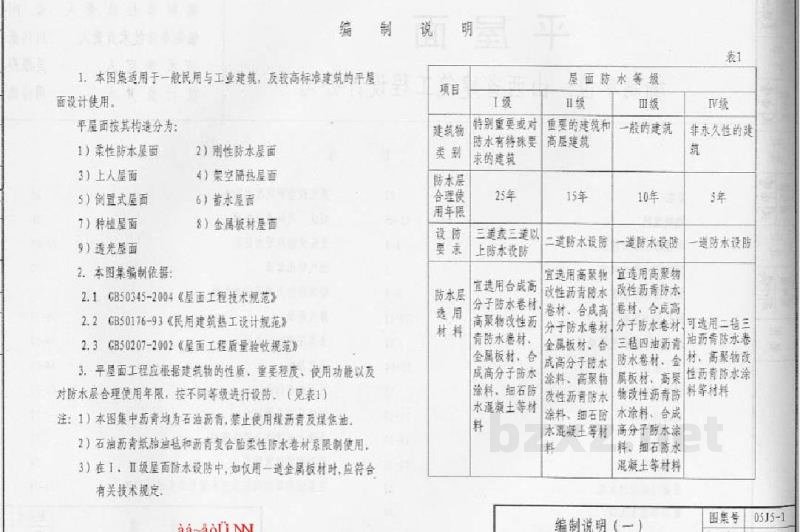

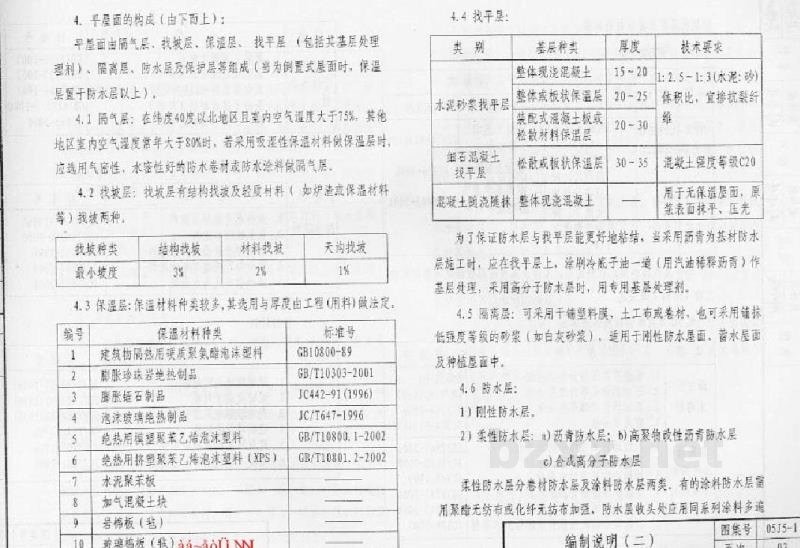

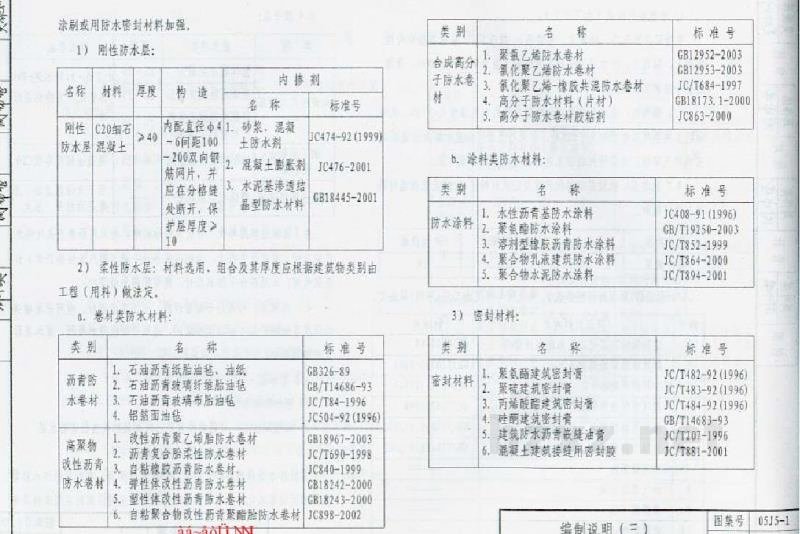

编制说明
1. 本图集适用于一般民用与工业建筑，及较高标准建筑的平屋面设计使用。
平屋面按其构造分为：
- 柔性防水屋面
- 刚性防水屋面
- 上人屋面
- 架空隔热屋面
- 倒置式屋面
- 蓄水屋面
- 种植屋面
- 金属板材屋面
- 透光屋面
2. 本图集编制依据：
- GB50345-2004《屋面工程技术规范》
- GB50176-93《民用建筑热工设计规范》
- GB50207-2002《屋面工程质量验收规范》
3. 平屋面工程应根据建筑物的性质、重要程度、使用功能以及对防水层合理使用年限，按不同等级进行设防。（见表1）
注：1) 本图集中沥青均为石油沥青，禁止使用煤焦油及煤焦油。
2) 石油沥青纸胎油毡和沥青复合胎柔性防水卷材限制使用。
3) 在I、II级屋面防水设防中，如仅用一道金属板材时，应符合有关技术规定。
表1
| 项目 | 屋面防水等级 | |||
|---|---|---|---|---|
| I级 | II级 | III级 | IV级 | |
| 建筑物类别 | 特别重要或对防水有特殊要求的建筑 | 重要的建筑和高层建筑 | 一般的建筑 排水久性的建筑 | |
| 防水层合理使用年限 | 25年 | 15年 | 10年 | 5年 |
| 设防要求 | 三道或三道以上防水设防 | 二道防水设防 | 一道防水设防 | 一道防水设防 |
| 防水卷材选用材料 | 宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石钢筋混凝土等材料 | 宜采用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石混凝土等 | 宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、聚乙烯塑料布等材料 | |
图号集 05J5-1
页次 02
