【辽2007J802-3】 厨房、卫生间自然逆止式排风道

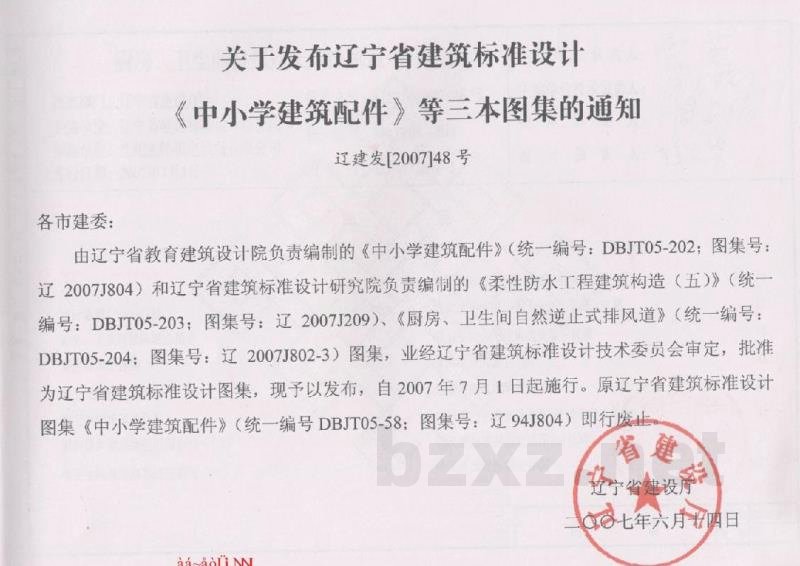

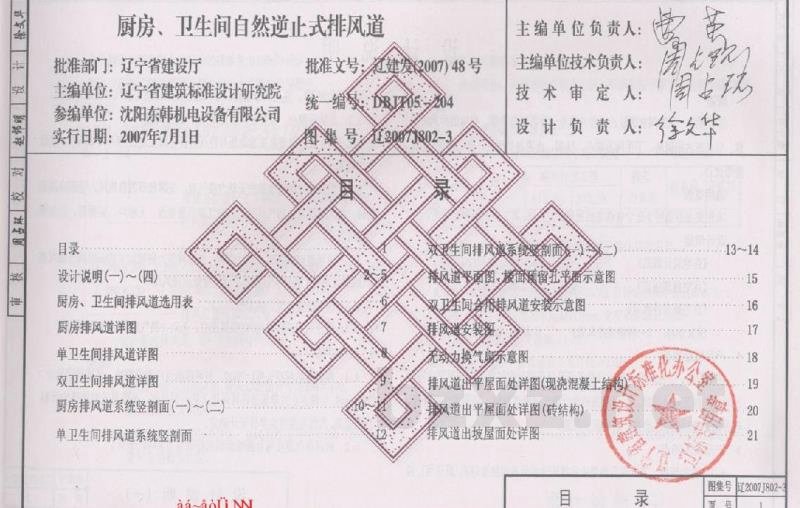

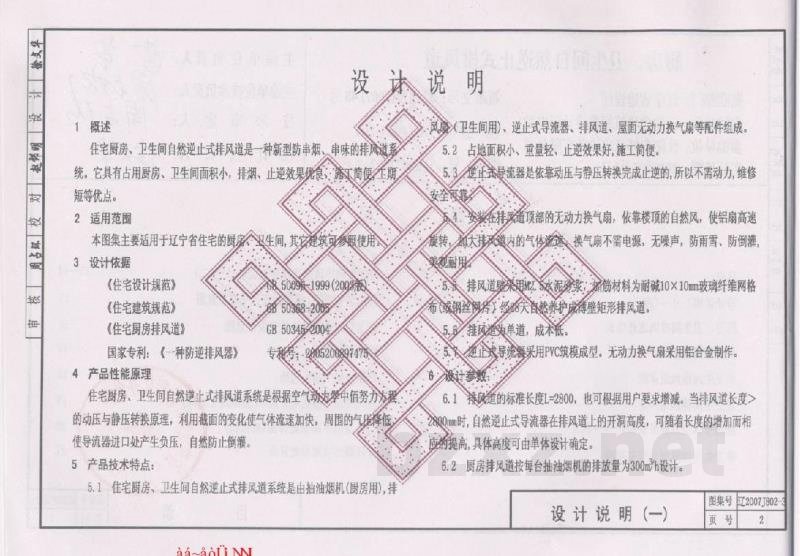

辽宁省建筑标准设计 建筑构造图集 厨房、卫生间自然逆止式排风道统一编号：DBJT05-204 图集号：辽2007J802-3 辽宁省建筑标准设计研究院编制2007 aa~aou 各市建委： 关于发布辽宁省建筑标准设计 《中小学建筑配件》等三本图集的通知辽建发[2007]48号 由辽宁省教育建筑设计院负责编制的《中小学建筑配件》（统一编号：DBJT05-202：图集号：辽2007J804）和辽宁省建筑标准设计研究院负责编制的《柔性防水工程建筑构造（五）》（统一编号：DBJT05-203：图集号：辽2007J209）、《厨房、卫生间自然逆止式排风道》（统一编号：DBJT05-204：图集号：辽2007J802-3）图集，业经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2007年7月1日起施行。原辽宁省建筑标准设计图集《中小学建筑配件》（统一编号DBJT05-58：图集号：辽94J804）即行废止省建 整食萨 0七年六月17月日 aa-aou iiKAoNrKAca 设 对 核 厨房、卫生间自然逆止式排风道批准部门：辽宁省建设厅 主编单位：辽宁省建筑标准设计研究院参编单位：沈阳东韩机电设备有限公司实行日期：2007年7月1日 目录 设计说明（一)～(四） 厨房、卫生间排风道选用表 厨房排风道详图 单卫生间排风道详图 双卫生间排风道详图 厨房排风道系统竖剖面（一）～（二）单卫生间排风道系统竖面 aa~aou 批准文号：冠建发（2007)48号 统一编雾 DJT05-204 图集号：20873802-3 主编单位负责人： 主编单位技术负责人： 技术审定人： 设计负责人 久工生间排风减系统坚剖面） 搭风道平面图·楼面预留孔平面示意图双卫间会农排风道安装示意图 排风道安装图 图上班 徽华 13~14 15 16 17 标准化办会 充动力换气乐意图 公室 排风道出平屋面处详图（现浇混凝土结风道出平屋面处详图（砖结构）排风道出坡屋面处详图 目 录 图集号 页号 18 19 20 21 辽2007J802- 1 长 对 校 全 核 确 概述 1 设达说明 小面饭 风房义卫生间用）、逆止式导流器、排风道、屋面无动力换气扇等配件组成住宅厨房、卫生间自然逆止式排风道是一种新型防串烟、串味的排风道系统。它具有占用厨房、卫生间面积小，排烟、止逆效果优食、工简便工期短等优点。 2适用范围 本图集主要适用于辽宁省住宅的厨房望生间，其它建筑可参使用设计依据 3 《住宅设计规范》 《住宅建筑规范》 《住宅厨房排风道》 国家专利：《一种防逆排风器》4产品性能原理 850096-1999（200/） 50368 GB503452004 专种 2805206897475 住宅厨房、卫生间自然逆止式排风道系统是根据空气动内学中佰努力方程的动压与静压转换原理，利用截面的变化使气体流速加快，周围的气压降值使导流器进口处产生负压，自然防止倒灌。5产品技术特点： 5.1住宅厨房、卫生间自然逆止式排风道系统是由拍油烟机（厨房用），排aa~aou 5.2占地面积小、重量轻、止逆效果好施工简便逆正式导流器是依靠动压与静压转换完成止逆的，所以不需动力，维修安全间 安装在排风道顶部的无动力换气扇，依靠楼顶的自然风，使铝扇高速旋转，加大排风道内的气体流速，换气扇不需电源，无噪声，防雨雪、防倒灌美观耐用 5 排风道壁果用25水泥砂录：拍筋材料为耐碱10×10mm玻璃纤维网格布或钢丝 天高然养护成博壁矩形排风道。5.8排风道炎单道，成本低 施止导流器采用PVC筑模成型。无动力换气扇采用铝合金制作。参数 2 6.1 并风道的标准长度L=2800，也可根据用户要求增减。当排风道长度2800mm时，自然逆止式导流器在排风道上的开洞高度，可殖着长度的增加而相的提高，具体高度可由单体设计确定6.2厨房排风道按每台抽油烟机的排放量为300㎡/h设计图集号辽2007J802 设计说明（一） TKAONIKAca 页号 2 本 设 女 校 全局 按 黄 6.3卫生间排风道按每台排气扇的排放量为100m/h设计。6.4无动力风扇可根据实际工程由设计人员确定选用颜色7设计选型： 住宅厨房、卫生间自然逆止式排风道标识代号如下形式表示XXX 楼房总层数代号（例如：V2层楼房代另义12排风道断面尺代号： J、 AB (A:240X260B:240X328 2358X550 G.280×400-D:320X500 F:280X320 G:280X360 Q：330X880 排风道使用部位代号 (CP-厨房排风道，WP-卫生间排风道例如： K380×500 1CPC18-厨房用排风道，排风道断面尺寸为280×400楼房总层数为18层。 2WPG12-双卫生间用排风道，排风道截面尺寸为280×366楼房总层数为12层。 aa-aou 排风道质量标准 8 外观质量：排风道内表面应光滑，外表面应平整无孔洞和裂缝，端面8 8.2尺允许偏差，详见表一 排风道制品尺寸允许偏差 截面外部公差 A（长边） 3 (短边） ±2 截面 对角线 ±4 单位： 垂直度 ±5 垂直度系指管体四外全根对于管体端面而言。排风道制品如有下列情况允许餐补直线度 ±5 1面，蜂窝不超过总商积的1/20，且每块面积不超过0.005m。2需面破夜，纵深度不应超过10mm，宽度不应超过20mm排风道剂品的耐火极限≥1.0h 管体承载尔 9施工安装要求 管体承载力设计值≥25kN 管体垂直破坏荷载≥38kN 9.1施工单位在安装排风道之前，必须检查各层楼板预留孔润是否符合设计说明 （ 图集号辽2007J802-8 页号 3 设 英 核 迪 设计要求，否则应重新整修 9.2排风道首层安装时，地面必须用1:2水泥砂浆找平9.3排风道在安装处的楼板上预留孔洞尺寸详见P6，排风道待去体结完工后由下向上逐层安装，并做分层承托处理，做法详见P17页9.4排风道定位应按建筑平面图，位置正确无误后检满个区 道接头处的缝隐，上下排风道接合面满涂素灰加5%建筑胶，按了外防水油膏，再用C20细石混凝土在楼板与排风道空隙处支吊核分两家洗筑客实平整，顶部内部用密封胶嵌实，待安装完风道后再做楼、地面后烧层和墙面装饰。 9.5排风道在施工安装过程中，为防生销入管道内，管口位来取遗盖措施。出屋面排风道应在屋面保温隔款层、防水层版工前进行，换气扇底座在六层或六层以下建筑物中应砌砖：七层及七层以上建筑物应采用钢防漏凝士结构，具体见单体设计 9.6逆止式导流器由上往下安装 10出厂检验、标志、运输、购存10.1按批量采用随机抽样方法抽样，出厂制品以同一规格、相同原料相同工艺成型的排风道成品为一个批量，每一批量为1000根，成品总数不批时，也作为一个批量检验，每批抽5根，正常生产中，应按周期进行检验10.2排风道应在进气口上缘100m处喷涂制造厂名称、制品代号、生产aa~aou 日期 10.3使用各种运输工具运输排风道制品时，必须使其固定，以减少运输过程中的震动，防止碰撞，装卸时应轻起轻放，严禁抛掷，并不得在管道上行走和维放其它物品 排风道品的堆放场地必须坚实平整，不同规格排风道应分别堆放留时2 11燃气热水器的排风增道还得接入排风道2风道安装与更用不待杂物堵塞排风道和屋面无动力换气扇集 TKAoNrKAca 以毫米为单位 图集号辽2007J802 设计说明（三） 页号
