【西南10J903】 景观建筑、庭园绿化构造

西南地区建筑标准设计通用图：景观建筑、庭园绿化构造图集（西南10J903）

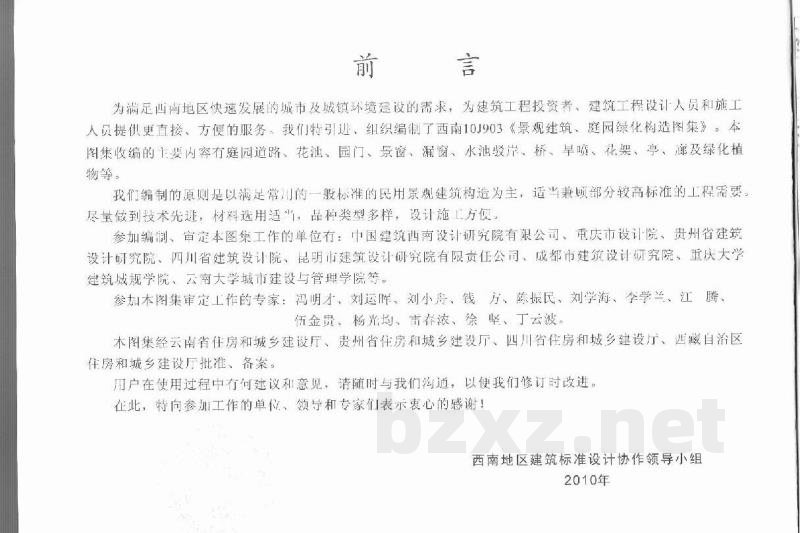

【前言】
为满足西南地区快速发展的城市及城镇环境建设的需求，为建筑工程投资者、建筑工程设计人员和施工人员提供更直接、方便的服务，特组织编制了西南10J903《景观建筑、庭园绿化构造图集》。

本图集收编的内容包括庭园道路、花池、园门、景窗、漏窗、水池驳岸、桥、旱喷、花架、亭、廊及绿化植物等。编制原则是以满足一般标准的民用景观建筑构造为主，适当兼顾部分较高标准的工程需要。尽量做到技术先进，材料选用适当，品种类型多样，设计施工方便。

参与编制和审定本图集的单位有：中国建筑西南设计研究院有限公司、重庆市设计院、贵州省建筑设计研究院、四川省建筑设计院、昆明市建筑设计研究院有限责任公司、成都市建筑设计研究院、重庆大学建筑学院、云南大学城市建设与管理学院等。本图集经云南省、贵州省、四川省住房和城乡建设厅及西藏自治区住房和城乡建设厅批准备案。

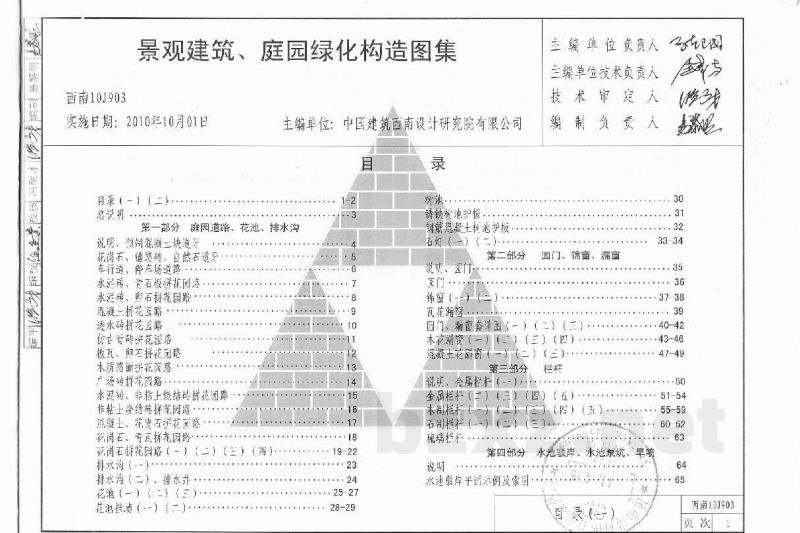

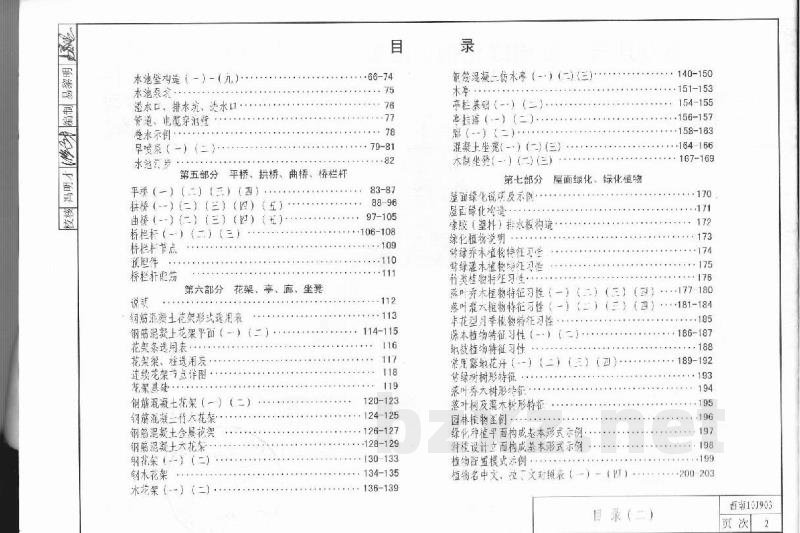

【目录】
第一部分：庭园道路、花池、排水沟、排水井、花池、石灯等
第二部分：园门、锦窗、漏窗、瓦花窗、木花窗、混凝土花窗等
第三部分：金属栏杆、木制栏杆、石制栏杆、琉璃栏杆等
第四部分：水池驳岸、水池泵坑、旱喷、水池汀步等
第五部分：平桥、拱桥、曲桥、桥栏杆等
第六部分：花架、亭、廊、坐凳等
第七部分：屋面绿化、绿化植物（乔木、灌木、竹类、花卉等）

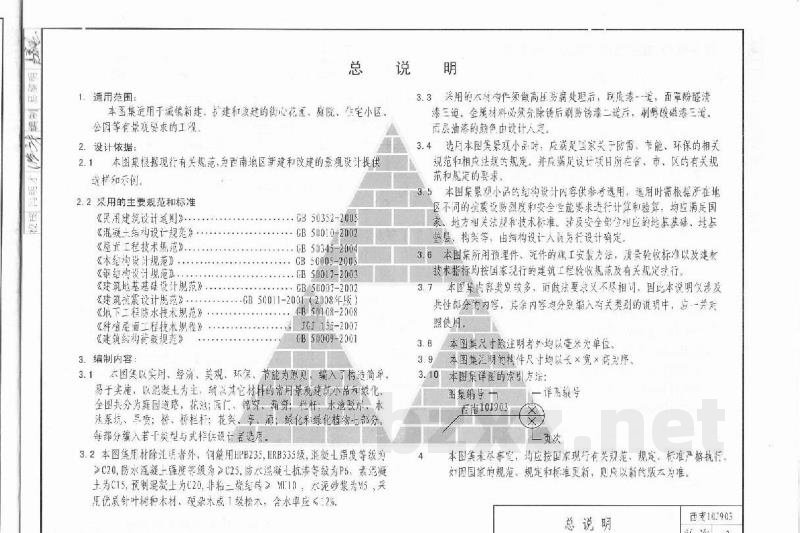

【总说明】
1. 适用范围：本图集适用于城镇新建、扩建和改建的街心花园、庭院、住宅小区、公园等有景观要求的工程。
2. 设计依据：本图集根据现行有关规范编制，主要参考标准包括 GB 50352-2005《民用建筑设计诸则》、GB 50010-2002《建筑工程荷载规范》、GB 50017-2003《建筑钢结构设计规范》等。
3. 编制内容：本图集以实用、经济、美观、环保、节能为原则，编入了结构简单、易于实施的常用景观小品绿化全图。分为道路、花池、园门、锦窗、栏杆、水池、桥、花架、亭、廊、绿化植物等部分。
4. 材料要求：
- 钢材：采用 HPB235、HRB335 级钢材。
- 混凝土：强度等级 $ge$ C20，防水混凝土强度等级 $ge$ C25，抗渗等级为 P6，素混凝土为 C15，预制混凝土为 C20。
- 木材：采用优质针叶树或硬杂木（如一、二级松木），含水率应 $le$ 12%。
- 金属材料：除锈后刷防锈漆二道，面层油漆颜色由设计人确定。
5. 其他规定：
- 本图集尺寸除特别注明外，均以毫米 (mm) 为单位。
- 构件尺寸标注顺序为：长 $ imes$ 宽 $ imes$ 高。
- 本图集提供的结构设计内容供参考选用，选用时需根据所在地抗震设防烈度、安全性能及当地相关法规进行计算和验算。

【第一部分：庭园道路、花池、排水沟说明】
1. 道路分类：①-④适用于车行道和停车场，其余适用于人行道和小广场。
2. 路面宽度：一般不大于 4.00 米；超过 4.00 米时应调整垫层做法及面层厚度，防止路面不均匀沉降。
3. 路基处理：人流集散较多的道路，其路基应将素土夯实改为碾压密实，压实系数不应小于 0.9。
4. 地下水位：在地下水位较高的地区（地面下 1.0-1.5 米以内），应将灰土垫层改为 300 mm 厚的级配砂石垫层。
5. 排水坡度：路面排水横坡一般为 2%，大面积铺装路面排水流向按工程设计。
6. 材质选用：根据道路情况，材质可选用混凝土、石材、复合砖、卵石等。
7. 强度要求：水泥砖强度级别 $ge$ MU15，仿古砖 $ge$ MU10。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
