烧结承重多孔砖墙体构造
| 统一编号：DBJT11-110 | 图集号：皖2000J102 |
安徽省工程建设标准设计办公室
2000.3 · 合肥

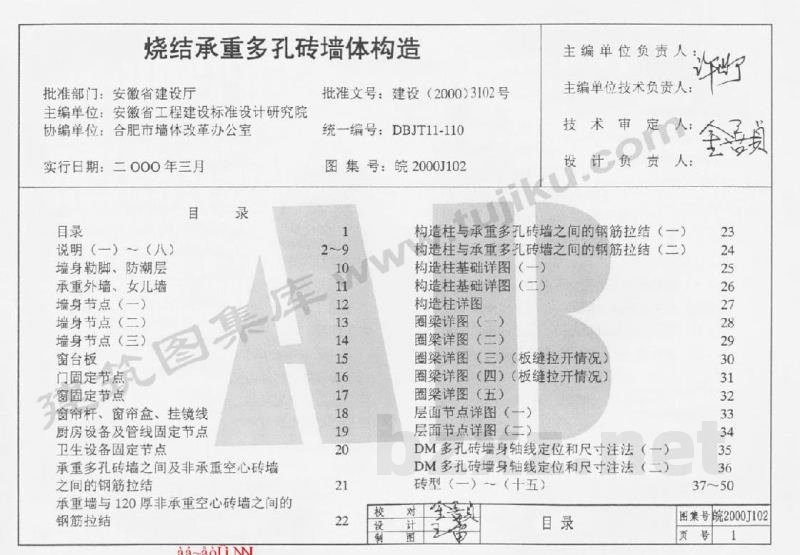

烧结承重多孔砖墙体构造
| 批准部门：安徽省建设厅 | 批准文号：建设（2000）3102号 | 主编单位负责人： 许尚民 |
||
| 主编单位：安徽省工程建设标准设计研究院 | 主编单位技术负责人： |
|||
| 协编单位：合肥市墙体改革办公室 | 统一编号：DBJT11-110 | 技术审定人： 金圣真 |
||
| 实行日期：二〇〇〇年三月 | 图集号：皖2000J102 | 设计负责人： |
||
目 录
| 目录 | 1 | 构造柱与承重多孔砖墙之间的钢筋拉结（一） | 23 |
| 说明（一）～（八） | 2～9 | 构造柱与承重多孔砖墙之间的钢筋拉结（二） | 24 |
| 墙身勒脚、防潮层 | 10 | 构造柱基础详图（一） | 25 |
| 承重外墙、女儿墙 | 11 | 构造柱基础详图（二） | 26 |
| 墙身节点（一） | 12 | 构造柱详图 | 27 |
| 墙身节点（二） | 13 | 圈梁详图（一） | 28 |
| 墙身节点（三） | 14 | 圈梁详图（二） | 29 |
| 窗台板 | 15 | 圈梁详图（三）（板缝拉开情况） | 30 |
| 门固定节点 | 16 | 圈梁详图（四）（板缝拉开情况） | 31 |
| 窗固定节点 | 17 | 圈梁详图（五） | 32 |
| 窗帘杆、窗帘盒、挂镜线 | 18 | 层面节点详图（一） | 33 |
| 厨房设备及管线固定节点 | 19 | 层面节点详图（二） | 34 |
| 卫生设备固定节点 | 20 | DM多孔砖墙身轴线定位和尺寸注法（一） | 35 |
| 承重多孔砖墙之间及非承重空心砖墙之间的钢筋拉结 | 21 | DM多孔砖墙身轴线定位和尺寸注法（二） | 36 |
| 砖型（一）～（十五） | 37～50 | ||
| 承重墙与120厚非承重空心砖墙之间的钢筋拉结 | 22 | ||
| 校 | 对 | 金圣真 | 目 录 | 图集号 | 皖2000J102 | |||
|---|---|---|---|---|---|---|---|---|
| 设 | 计 | |||||||
| 制 | 图 | 页号 | 1 | |||||
ää~àòì NĹ.

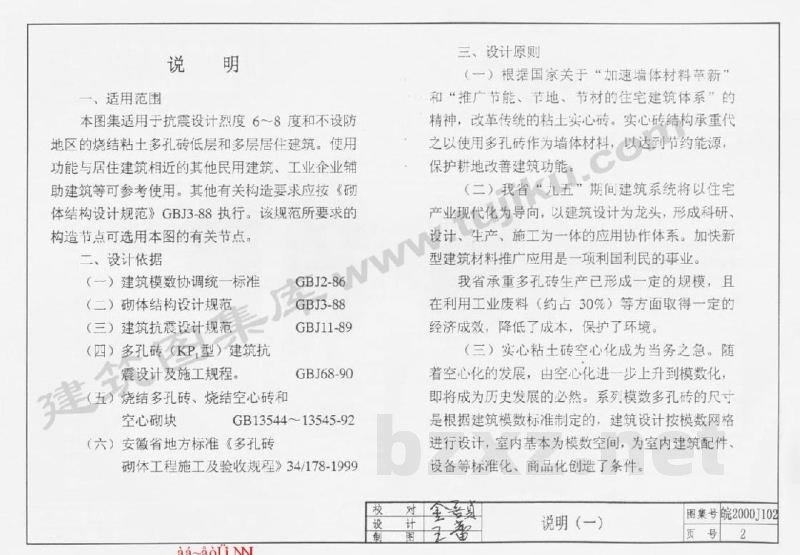

说 明
一、适用范围
本图集适用于抗震设计烈度6～8度和不设防地区的烧结粘土多孔砖低层和多层居住建筑。使用功能与居住建筑相近的其他民用建筑、工业企业辅助建筑等可参考使用。其他有关构造要求应按《砌体结构设计规范》GBJ3-88执行。该规范所要求的构造节点可选用本图的有关节点。
二、设计依据
| (一)建筑模数协调统一标准 | GBJ2-86 |
| (二)砌体结构设计规范 | GBJ3-88 |
| (三)建筑抗震设计规范 | GBJ11-89 |
| (四)多孔砖(KP₁型)建筑抗震设计及施工规程。 | GBJ68-90 |
| (五)烧结多孔砖、烧结空心砖和空心砌块 | GB13544～13545-92 |
| (六)安徽省地方标准《多孔砖砌体工程施工及验收规程》 | 34/178-1999 |
三、设计原则
(一)根据国家关于“加速墙体材料革新”和“推广节能、节地、节材的住宅建筑体系”的精神，改革传统的粘土实心砖。实心砖结构承重代之以使用多孔砖作为墙体材料，以达到节约能源，保护耕地改善建筑功能。
(二)我省“九五”期间建筑系统将以住宅产业现代化为导向，以建筑设计为龙头，形成科研、设计、生产、施工为一体的应用协作体系。加快新型建筑材料推广应用是一项利国利民的事业。
我省承重多孔砖生产已形成一定的规模，且在利用工业废料（约占30%）等方面取得一定的经济效果，降低了成本，保护了环境。
(三)实心粘土砖空心化成为当务之急。随着空心化的发展，由空心化进一步上升到模数化，即将成为历史发展的必然。系列模数多孔砖的尺寸是根据建筑模数标准制定的，建筑设计按模数网格进行设计，室内基本为模数空间，为室内建筑配件、设备等标准化、商品化创造了条件。
| 校核 | 说明（一） | 图集号 | 皖2000J102 | |
| 设计 | 页号 | 2 | ||
| 制图 |
