【甘06J2】 屋面

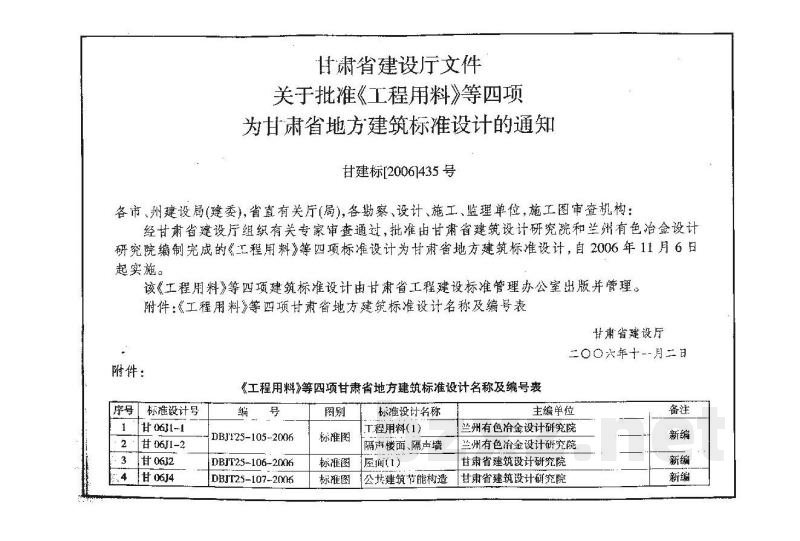

甘肃省建设厅文件
关于批准《工程用料》等四项为甘肃省地方建筑标准设计的通知
甘建标[2006]435号

各市、州建设局(建委), 省直有关厅(局), 各勘察、设计、施工、监理单位，施工图审查机构：

经甘肃省建设厅组织有关专家审查通过，批准由甘肃省建筑设计研究院和兰州有色冶金设计研究院编制完成的《工程用料》等四项标准设计为甘肃省地方建筑标准设计，自2006年11月6日起实施。该《工程用料》等四项建筑标准设计由甘肃省工程建设标准管理办公室出版并管理。

附件：《工程用料》等四项甘肃省地方建筑标准设计名称及编号表

甘肃省建设厅
二〇〇六年十月二日

---
【附件：甘肃省地方建筑标准设计名称及编号表】

| 序号 | 标准设计号 | 图别 | 标准设计名称 | 主编单位 | 备注 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | DBJ125-105-2006 | 标准图 | 工程用料(1) | 兰州有色冶金设计研究院 | 新编 |
| 2 | DBJT25-106-2006 | 标准图 | 屋面(1) | 兰州有色冶金设计研究院 | 新编 |
| 3 | DBJT25-107-2006 | 标准图 | 隔声楼面、隔声墙 | 甘肃省建筑设计研究院 | 新编 |
| 4 | | 标准图 | 公共建筑节能构造 | 甘肃省建筑设计研究院 | |

---

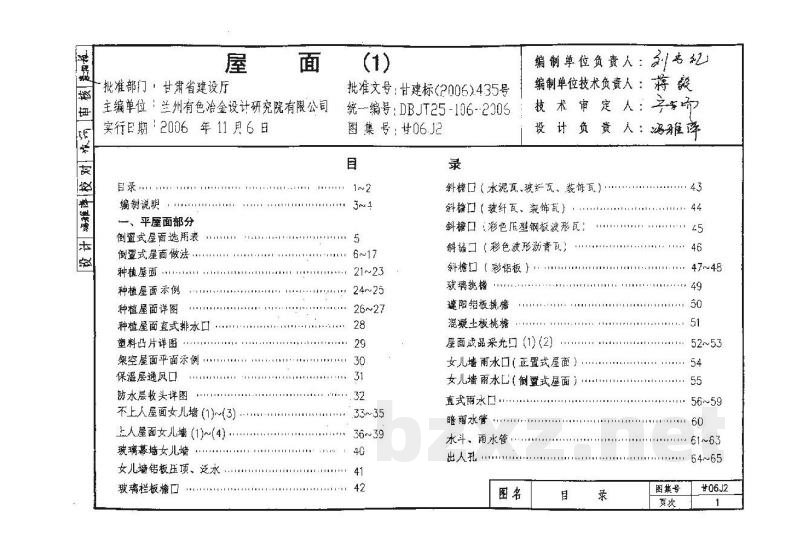

【图集封面信息】

图集号：DBJT25-106-2006
名称：屋面（1）
批准部门：甘肃省建设厅
主编单位：兰州有色冶金设计研究院有限公司
实行日期：2006年11月6日

编制单位负责人：刘书
编制单位技术负责人：蒋毅
技术审定人：
设计负责人：鸿雅序

---

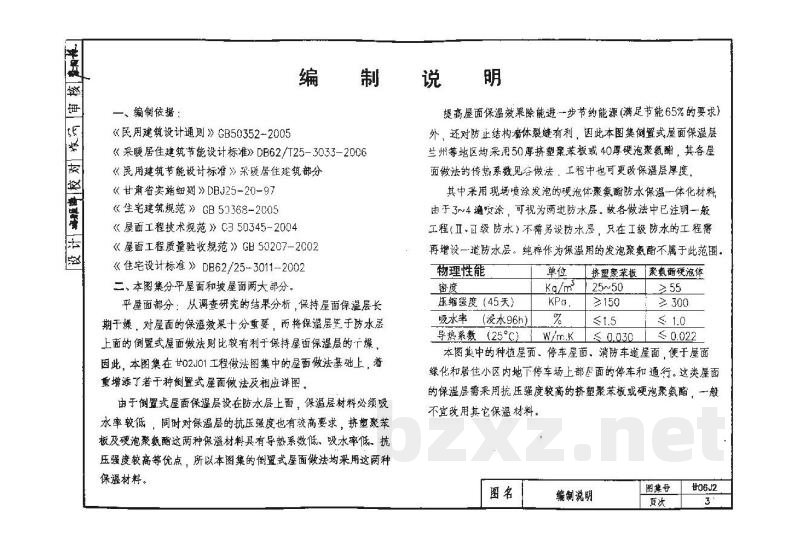

【编制说明】

一、编制依据
1. 《民用建筑设计通则》GB50352-2005
2. 《采暖居住建筑节能设计标准》DB62/T25-3033-2006
3. 《民用建筑节能设计标准》采暖居住建筑部分《甘肃省实施细则》DBJ25-20-97
4. 《住宅建筑规范》GB5368-2005
5. 《屋面工程技术规范》C350345-2004
6. 《屋面工程质量验收规范》GB50207-2C02
7. 《住宅设计标准》DB62/25-3011-2002

二、编制范围
本图集分平屋面和坡屋面两大部分。

【平屋面部分】
通过对研究结果的分析，保持屋面保温层长期干燥对屋面保温效果十分重要。将保温层置于防水层之上的“倒置式屋面”做法有利于保持保温层性能。本图集在原有的做法基础上，着重增添了倒置式屋面做法及相应详图。由于倒置式屋面保温层设在防水层上面，要求保温层材料具有较低的吸水率和较高的抗压强度。本图集倒置式屋面均采用挤塑聚苯板及硬泡聚氨酯两种保温材料。

【坡屋面部分】
包含彩色水泥瓦、玻纤多彩瓦、琉璃瓦、彩色压型钢板瓦、彩色波形沥青瓦等多种屋面做法及相关构件详图。

三、技术要点与说明
1. 保温效果：提高屋面保温效果有助于节约能源（满足节能65%的要求）并防止结构产生裂缝。在兰州等地区，倒置式屋面保温层一般采用50mm厚挤塑聚苯板或40mm厚硬泡聚氨酯。工程中可根据实际情况更改厚度。
2. 防水层：采用现场喷涂发泡聚氨酯材料时，由于施工通常为3~4遍喷涂，可视为二级防水层。对于一般工程（二级防水），通常不需另设防水层；二级防水工程则需再增设一道防水层。
3. 种植屋面与停车屋面：此类屋面（含消防车道屋面）需采用抗压强度较高的挤塑聚苯板或硬泡聚氨酯，不宜改用其他材料。
4. 屋面坡度：一般卷材或刚性防水屋面坡度为2%~3%；种植屋面坡度应为1%~3%。
5. 女儿墙构造：针对女儿墙与屋面连接处可能产生的变形或裂缝，本图集提供了用砖或混凝土砌块砌筑的女儿墙增加保温的做法，并建议加强女儿墙与混凝土屋面的构造设计。
6. 砂浆比例：屋面水泥砂浆找平层建议采用1:5水泥砂浆，并掺加砂子重量的0.03%~0.06%的增塑剂以增加和易性。也可改用1:3水泥砂浆。
7. 计算依据：重量计算中，找坡层按平均110mm厚陶粒混凝土计算，防水层按0.35KN/m²计算。
8. 单位：图集尺寸单位为mm（毫米）。

---

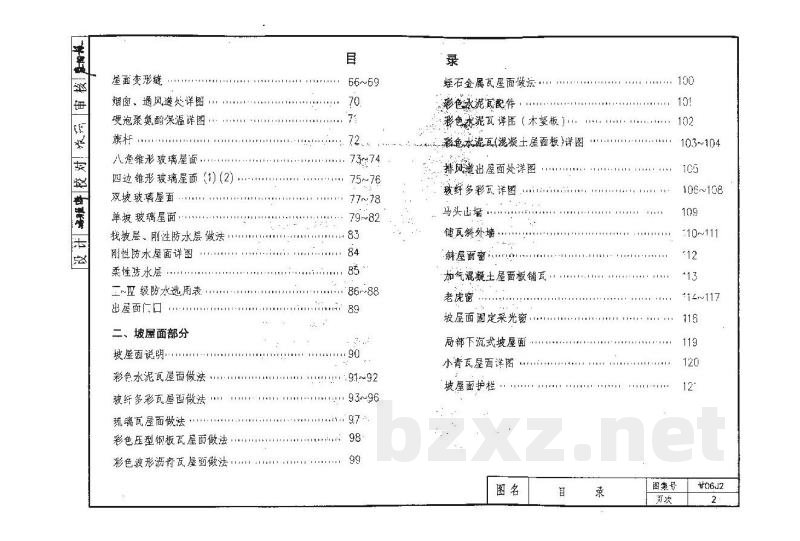

【图录（部分内容摘要）】

【平屋面部分图录】
- 倒置式屋面相关：倒置式屋面做法、种植屋面示例、种植屋面详图、种植屋面直式排水口、塑料凸片详图、架空屋面平面示例、保温层通风口、防水层收头详图、女儿墙（包括不上人屋面、上人屋面、玻璃幕墙等各类型女儿墙构造）。
- 其他构件：斜檐口（水泥瓦、玻纤瓦、装饰瓦、彩色压型钢板、彩色波形沥青瓦、彩铝板）、玻璃挑檐、遮阳铝板、混凝土板挑檐、屋面成品采光口、雨水口（正置式、倒置式、直式、暗雨水管、水斗）。
- 玻璃屋面：锥形玻璃屋面、双坡玻璃屋面、单坡玻璃屋面及其找坡层、防水层做法。

【坡屋面部分图录】
- 坡屋面做法：彩色水泥瓦、玻纤多彩瓦、琉璃瓦、彩色压型钢板瓦、彩色波形沥青瓦等屋面做法及详图。
- 其他构件：排水配件、马头出墙、斜屋面坡面、坡屋面护栏、坡屋面固定采光窗等。

---
【保温材料物理性能表】

| 性能项目 | 挤塑聚苯板 | 硬泡聚氨酯 | 单位 |
| :--- | :--- | :--- | :--- |
| 密度 | 25~50 | ≥55 | kg/m³ |
| 压缩强度 (45天) | ≥150 | ≥300 | kPa |
| 吸水率 (浸水96h) | ≤1.5 | ≤1.0 | % |
| 导热系数 (25°C) | ≤0.022 | ≤0.030 | W/m·K |
