【皖2006J115】 外墙外保温系统构造图集（二）HL复合轻质保温内隔墙板

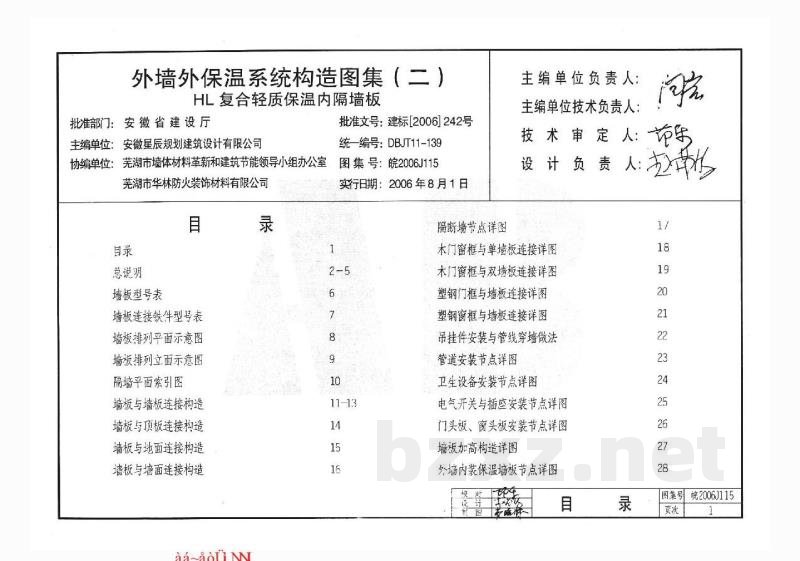

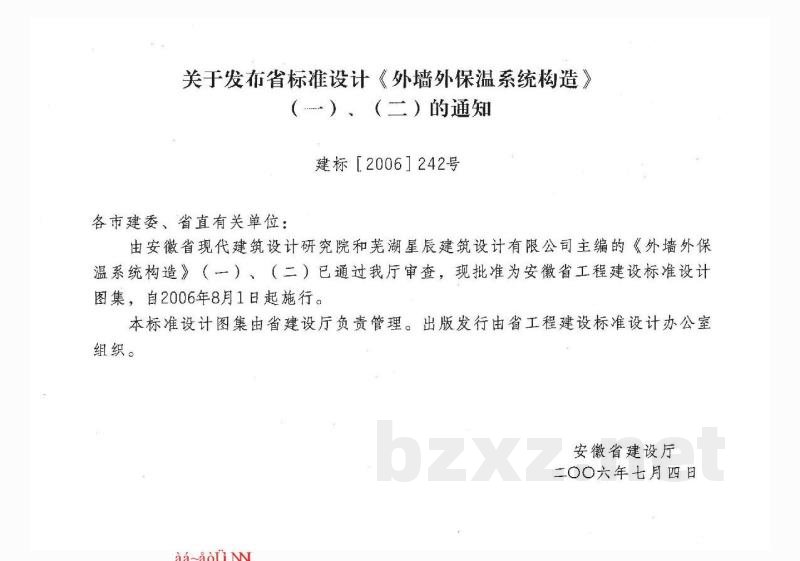

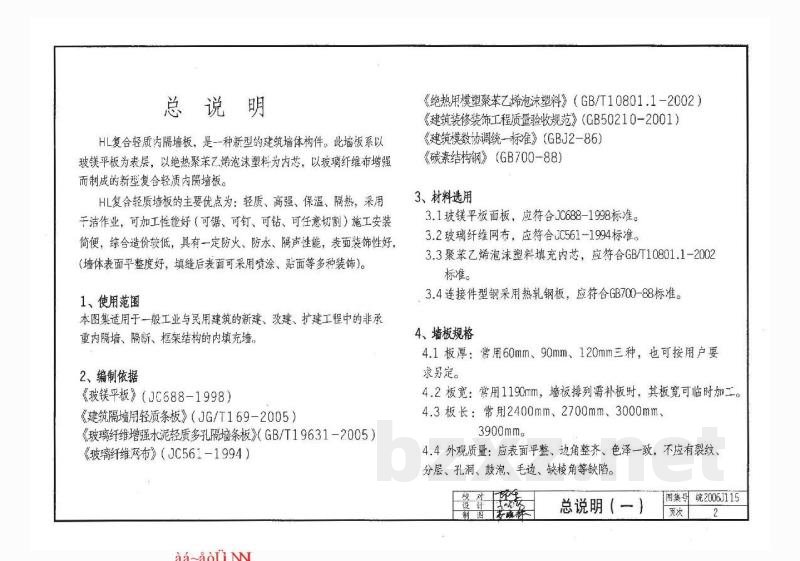

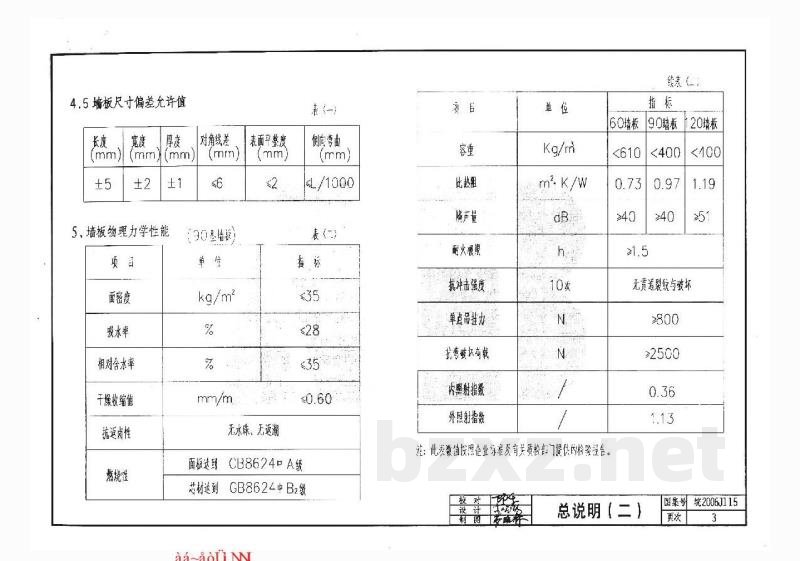

安徽省工程建设标准设计 外墙外保温系统构造图集（二）HL复合轻质保温内隔墙板 统一编号：DBJT11-139 图集号：皖2006J115 关于发布省标准设计《外墙外保温系统构造（二）》的通知 建标〔2006〕242号 各市建委、省直有关单位： 由安徽省现代建筑设计研究院和芜湖星辰建筑设计有限公司主编的《外墙外保温系统构造》（一）、（二）已通过我厅审查，现批准为安徽省工程建设标准设计图集，自2006年8月1日起施行。本标准设计图集由省建设厅负责管理。出版发行由省工程建设标准设计办公室组织。 安徽省建设厅 二〇〇六年七月四日 --- 外墙外保温系统构造图集（二） HL复合轻质保温内隔墙板 批准部门：安徽省建设厅 主编单位：安徽星辰规划建筑设计有限公司 协编单位：芜湖市墙体材料革新和建筑节能领导小组办公室、芜湖市华林防火装饰材料有限公司 【目录】 总说明 墙板型号表 墙板连接铁件型号表 墙板排列平面示意图 墙板排列立面示意图 隔墙平面索引图 墙板与墙板连接构造 墙板与顶板连接构造 墙板与地面连接构造 墙板与墙面连接构造 隔断墙节点详图： 1. 木门窗框与单墙板连接详图 2. 木门窗框与双墙板连接详图 3. 塑钢门框与墙板连接详图 4. 塑钢窗框与墙板连接详图 5. 吊挂件安装与管线穿墙做法 6. 管道安装节点详图 7. 卫生设备安装节点详图 8. 电气开关与插座安装节点详图 9. 门头板、窗头板安装节点详图 10. 墙板加高构造详图 11. 外墙内装保温墙板节点详图 --- 总说明 图集号：皖2006J115 批准文号：建标[2006]242号 统一编号：DBJT11-139 实行日期：2006年8月1日 HL复合轻质内隔墙板，是一种新型的建筑墙体构件，此墙板系以玻镁平板为表层，以绝热聚苯乙烯泡沫塑料为内芯，以玻璃纤维网布增强而制成的新型复合轻质内隔墙板。 HL复合轻质墙板的主要优点为：轻质、高强、保温、隔热，采用干洁作业，可加工性能好（可锯、可钉、可钻、可任意切割），施工安装简便，综合造价较低，具有一定的防火、防水、隔声性能，表面装饰性好（墙体表面平整度好，填缝后表面可采用喷涂、贴面等多种装饰）。 1、使用范围 本图集适用于一般工业与民用建筑的新建、改建、扩建工程中的非承重内隔墙、隔断、框架结构的内填充墙。 2、编制依据 《玻镁平板》（JC688-1998） 《建筑隔墙用轻质条板》（JG/T169-2005） 《玻璃纤维增强水泥轻质多孔隔墙条板》（GB/T19631-2005） 《玻璃纤维网布》（JC561-1994） 《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1-2002） 《建筑装修装饰工程质量验收规范》（GB50210-2001） 《建筑模数协调统一标准》（GBJ2-86） 《碳素结构钢》（GB700-88） 3、材料选用 3.1 玻镁平板面板，应符合JC688-1998标准。 3.2 玻璃纤维网布，应符合JC561-1994标准。 3.3 聚苯乙烯泡沫塑料填充内芯，应符合GB/T10801.1-2002标准。 3.4 连接件型钢采用热轧钢板，应符合GB700-88标准。 4、墙板规格 4.1 板厚：常用60mm、90mm、120mm三种，也可按用户要求另定。 4.2 板宽：常用1190mm，墙板排列需补板时，其板宽可临时加工。 4.3 板长：常用2400mm、2700mm、3000mm、3900mm。 4.4 外观质量：应表面平整、边角整齐、色泽一致，不应有裂纹、分层、孔洞、鼓泡、毛边、缺棱角等缺陷。 4.5 墙板尺寸偏差允许值： - 厚度：±5mm - 长度：±2mm - 宽度：±1mm 5、墙板物理力学性能指标（示例）： - 60mm墙板：容重<610 kg/m³；吸水率<0.73%；相对吸水率≥40%；干燥收缩值≤0.60 mm/m；抗冲击强度≥800N；抗弯承载力≥2500N。 - 90mm墙板：容重<400 kg/m³；吸水率≥0.97%；相对吸水率≥40%；干燥收缩值≤1.5 mm/m；抗冲击强度>无贯通裂纹与破坏。 - 120mm墙板：容重<100 kg/m³；吸水率>1.19%；相对吸水率≥51%；干燥收缩值≤0.36 mm/m；抗冲击强度≥2500N。 （注：具体数值以各级检测报告为准） 6、构造做法 6.1 墙板与顶面、地面的连接：采用沿顶、沿地型钢连接件。连接件通过膨胀螺栓固定在主体结构上，墙板采用平头自攻螺丝固定在型钢连接件上。 6.2 墙板与墙面、柱面的连接：采用沿墙、沿柱型钢连接件连接，方法同6.1。 6.3 墙板与墙板之间的拼接：采用各种型钢、方钢管、木龙骨连接件，形成一字墙平接、丁字墙连接、十字墙连接、直角墙连接、任意角度墙斜接等各种墙体。 6.4 墙板拼缝处理：墙板安装完毕后，用抗裂砂浆填10mm宽的缝并抹平，再用建筑胶粘贴200mm宽玻纤布条，最后根据不同建筑要求选用各种墙面装饰。 6.5 门窗洞口构造：可直接在墙板上按门窗所在位置及尺寸切割出洞口；也可按门、窗洞口尺寸选用加工后的门侧板、门头板、窗头板进行安装。 6.6 水电管线埋设：可直接在单层墙板上开槽挖孔；当为双层墙板时，可在板间空腔内安装水电管线。 6.7 吊挂构造：当墙板上需安装吊挂件时，可根据设计要求在墙板上开孔，埋设木块或铁件，用粘结剂粘牢，塞实刮平。挂点间距不应小于300mm，单点承重不应大于50kg。 6.8 踢脚构造：按踢脚高度先在墙板端部做防水层，然后安装踢脚。卫生间、洗漱室等需做C20混凝土墙垫，再在墙垫外做踢脚。 6.9 防潮构造：用于卫生间等潮湿房间墙板下需做不低于150mm高的C20混凝土墙垫。如隔墙与地面直接接触时，应采用防水剂密封缝隙，缝隙厚度大于10mm。如墙板上设有水箱、脸盆等吊挂件时，其周围墙面应粘贴瓷砖或其他防水材料。 6.10 外贴瓷砖做法：卫生间墙面需贴瓷砖时，必须增设钢丝网，外抹1:2.5的水泥砂浆后再贴瓷砖。 6.11 防腐防锈：用于连接的木块、木条均应做防腐防水处理，所有金属连接件均应做防锈处理。 7、墙面安装要点 7.1 墙板安装应在墙面、楼地面粉刷前进行。改建工程应先将墙面、楼地面凿毛后再安装堵板，需做墙垫的应先做墙垫。 7.2 根据施工图纸做出排板图，标明门、窗位置，确定各种管线走向及吊挂件、吊挂点位置。再在施工现场标出墙板安装位置，分中弹线，确定墙板安装次序及方向，标出墙板安装连接件位置。 7.3 按予定位置安装沿顶、沿地、沿墙型钢连接件。
