【辽2006SJ121】 XPS外保温墙体构造

辽宁省建筑标准设计图集
XPS外保温墙体构造（燕尾槽式、饰面式）
统一编号：DBJT05-185
图集号：辽2006SJ121
编制单位：辽宁省建筑标准设计研究院

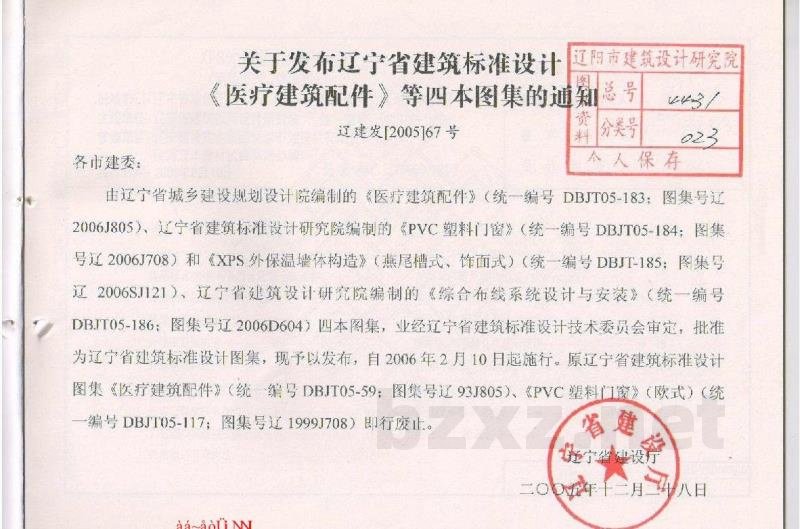

关于发布辽宁省建筑标准设计《医疗建筑配件》、《PVC塑料门窗》、《XPS外保温墙体构造（燕尾槽式、饰面式）》及《综合布线系统设计与安装》四本图集的通知（辽建发[2005]67号）

经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2006年2月10日起施行。原辽宁省建筑标准设计图集《医疗建筑配件》（统一编号DBJT05-59）、《PVC塑料门窗（欧式）》（统一编号DBJT05-117）即行废止。

批准部门：辽宁省建设厅
批准文号：建发【2005】67号
主编单位：辽宁省建筑标准设计研究院
统一编号：DBJT05-185
参编单位：辽宁建设实业集团、沃尔节能建材有限公司、沈阳双丰建材机械有限公司
实行日期：2006年2月10日

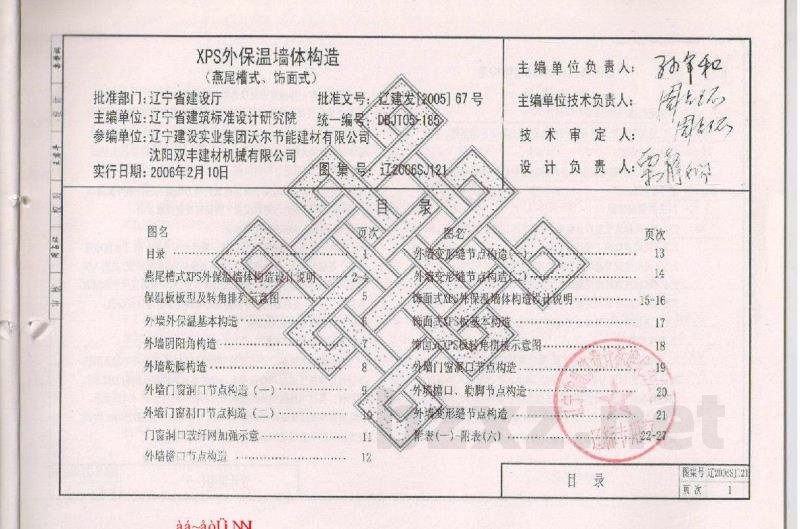

目录
1. 燕尾槽式XPS保温板板型及转角配置
2. 外墙外保温基本构造
3. 外墙阴阳角构造
4. 外墙嵌缝节点构造
5. 外墙门窗洞口节点构造
6. 外墙门窗套节点构造
7. 门窗洞口安装网格布加强示意
8. 外墙檐口节点构造

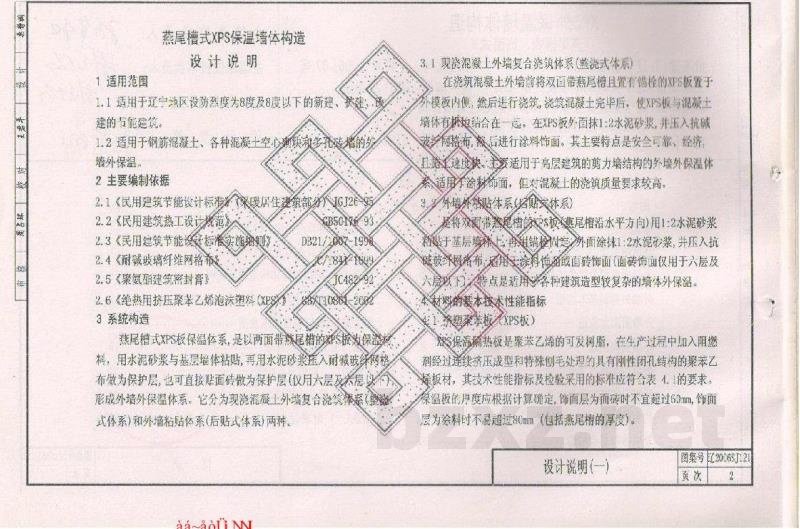

1 适用范围
1.1 适用于辽宁地区设防烈度为8度及8度以下的新建、改建、扩建的建筑。
1.2 适用于钢筋混凝土、各种混凝土空心砖、多孔砖的承重墙外保温。

2 主要编制依据
2.1《民用建筑节能设计标准》JGJ26
2.2《民用建筑热工设计规范》
2.3《民用建筑节能设计标准实施细则》
2.4《耐碱玻璃纤维网格布》GB/T
2.5 聚氨酯建筑密封膏
2.6 挤塑聚苯乙烯泡沫塑料XPS板标准

3 设计说明
3.1 燕尾槽式XPS板保温体系：是以两面带燕尾槽的XPS挤塑板为保温料，用水泥砂浆与基层墙体粘贴，再用水泥砂浆压入耐碱玻纤网格布作为保护层，也可直接贴面作为保护层，以形成外墙外保温体系。该体系分为现浇混凝土外墙复合体系（整贴式）和外墙粘贴体系（后贴式）两种。

3.1.1 现浇混凝土外墙复合体系（整贴式）：在建筑混凝土外墙浇筑前，将两面带燕尾槽的XPS板置于模板内，然后进行浇筑。浇筑混凝土完毕后，使XPS板与混凝土整体结合在一起。在XPS板表面抹1:2水泥砂浆，并压入耐碱玻纤网格布，最后进行涂料饰面。其主要特点是安全可靠、经济、速度快，适用于高层建筑的剪力墙结构外墙。但对混凝土浇筑质量要求较高。

3.1.2 外墙粘贴体系（后贴式）：是将双面带燕尾槽的XPS板（燕尾槽水平放置）用1:2水泥砂浆贴于基层墙体，再在外面涂抹1:2水泥砂浆，并压入耐碱玻纤网格布，适用于涂料饰面或面砖饰面（面砖饰面仅用于六层及以下）。适用于各种建筑造型较复杂的墙体外保温。

3.2 本材料的基本技术性能指标
3.2.1 XPS板：聚苯乙烯泡沫板是在聚苯乙烯树脂中加入阻燃剂，经过连续挤压成型和特殊发泡处理，具有刚性闭孔结构的聚苯乙烯板材。其技术性能指标及检验采用的标准应符合相关国家标准要求。保温板的厚度应根据热工计算确定。饰面层为面砖时不宜超过60mm，饰面层为涂料时不应超过80mm（包括燕尾槽的深度）。

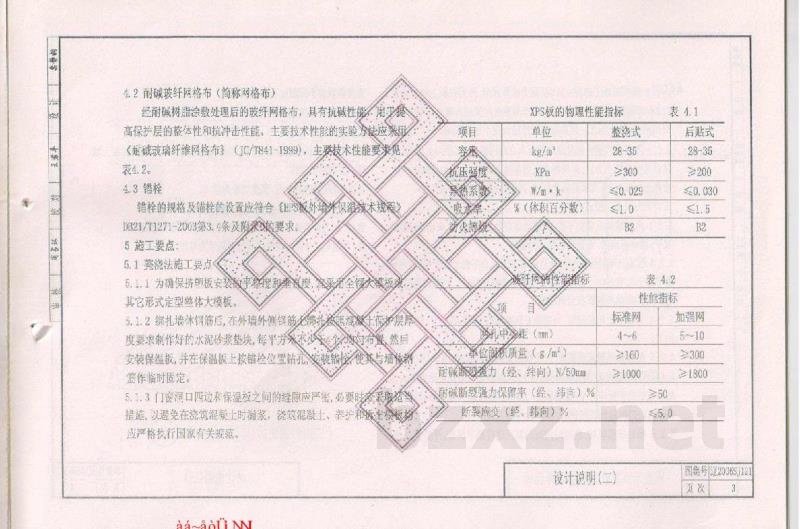

3.2.2 耐碱玻纤网格布：经耐碱树脂涂敷处理后的玻纤网格布，具有抗碱性能、高强度的保护层整体性和抗冲击性能。主要技术性能要求见下表。

表4.1 XPS板物理性能指标
| 项目 | 密度 (kg/m³) | 孔隙率 | 吸水率 | 耐碱断裂强力 (N/50mm) |
| :--- | :--- | :--- | :--- | :--- |
| 整贴式 | 28-35 | 0.029 | 10 | ≥160 |
| 后贴式 | 28-35 | 0.030 | 1.5 | ≥180 |

表4.2 耐碱玻纤网格布性能指标
| 项目 | 规格 | 强度 (N/50mm) | 断裂应变 |
| :--- | :--- | :--- | :--- |
| 标准网 | 4~6cm | ≥160 | 21000 |
| 加强网 | 5~10cm | ≥180 | - |

4 施工要点
5.1 浇筑法施工要点
5.1.1 为确保挤塑板安装牢固，在绑扎墙体钢筋后，在外墙外侧筋文外侧制作好水泥砂浆垫块，每平方布置一定层数，并使垫块与筋文结合紧密。
5.1.2 在安装保温板时，应按设计位置钻孔安装临时固定件。
5.1.3 门窗洞口四边和保温板之间的缝隙应严密，必要时采取措施，以避免在浇筑混凝土时浆液流失。
5.1.4 保护层施工时应在XPS板面上刷界面剂，然后均匀抹1:2水泥砂浆。抹完水泥砂浆后，立即用水泥浆压入事先裁好的耐碱纤维网格布，抹平压光；网格布之间搭接长度不小于80mm。
5.1.5 在首层和窗台部位必须要压入第二层网格布，工序同上。最后用水泥浆覆盖网格布表面，厚度应大于2mm。若使用涂料饰面，应在刷界面剂以后用1:2水泥砂浆打底，再用4:1泥砂浆粘贴面层。

5.2 后贴法施工要点
5.2.1 基层墙体应坚实平整，表面应刮平找平，清理干净，无油污、无尘、无水分、无其他粘接污染物。
5.2.2 粘贴燕尾槽式挤塑板时，应从小到大进行粘贴（燕尾槽平行于水平方向），每块板沿竖向互相错缝。
5.2.3 板与墙面、板与板之间的粘接应紧密，板与墙面连接处应交错连接。
5.2.4 应优先选用标准板，如需用非标准板，应使用刀具进行加工。
5.2.5 粘贴燕尾槽式挤塑板时，应在板面上刷涂界面剂后再贴，水泥砂浆的粘贴面积应达到95%以上。粘贴完的挤塑板应齐平，拼缝紧密，无缝隙，最大缝隙不超过1mm，然后用错缝加以固定。
5.2.6 粘贴挤塑板时，应使用2m的靠尺进行整平操作，平整度、直度的误差不应超过1mm。
5.2.7 保护层的施工方法同5.1.4和5.1.5。

6 其它术语
6.1 基层墙体：建筑中起承重和外围护作用的外墙体，可以是混凝土墙或各类砌体墙。
6.2 水泥砂浆：强度等级为42.5的水泥砂浆。
6.3 聚氨酯建筑密封膏：用于缝隙中的防水、闭孔发泡聚氨酯材料。
6.4 尺寸：除特别注明外，均以毫米（mm）为单位。
