标准简介/下载花格 花墙
西南04J513主编单位：昆明市建筑设计研究院
| 主编单位负责人： | 杨宝琦 | |
| 主编单位技术负责人： | 何建民 | |
| 技术审定人： | 尹文均 | |
| 设计负责人： | 邓后汉 王向红 | |

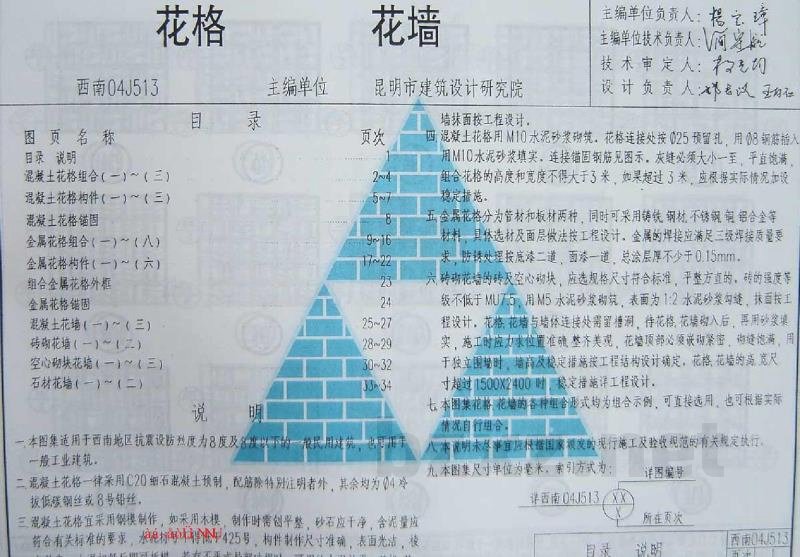

目 录

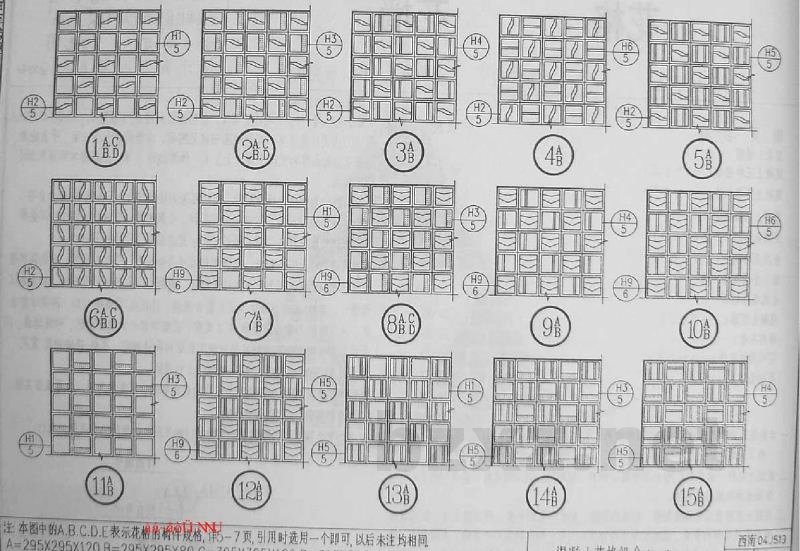

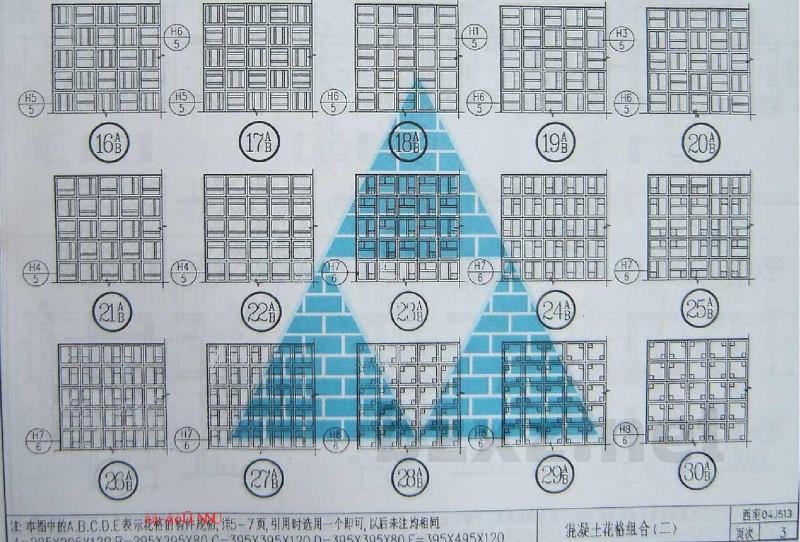

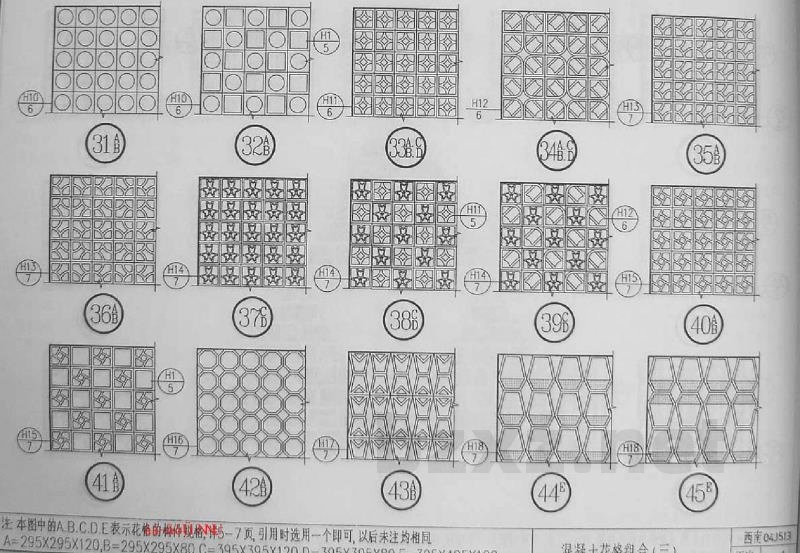

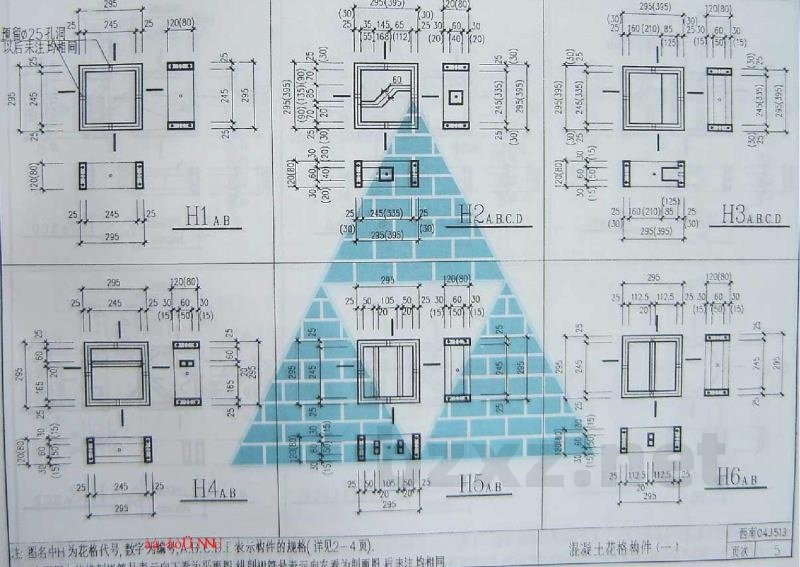

| 图页名称 | 页次 |
|---|---|
| 目录 说明 | 1 |
| 混凝土花格组合 (一)～(三) | 2~4 |
| 混凝土花格构件 (一)～(三) | 5~7 |
| 混凝土花格锚固 | 8 |
| 金属花格组合 (一)～(八) | 9~16 |
| 金属花格构件 (一)～(六) | 17~22 |
| 铝合金花格外框 | 23 |
| 金属花格锚固 | 24 |
| 混凝土花墙 (一)～(三) | 25~27 |
| 砖砌花墙 (一)～(二) | 28~29 |
| 空心砌块花墙 (一)～(三) | 30~32 |
| 石材花墙 (一)～(二) | 33~34 |
说 明
- 本图集适用于西南地区抗震设防烈度为8度及8度以下的一般民用建筑，也可用于一般工业建筑。
- 混凝土花格一律采用C20细石混凝土预制。配筋除特别注明者外，其余均为Φ4冷拔低碳钢丝或8号镀锌丝。
- 混凝土花格宜采用钢模制作，如采用木模，制作时需刨平整，砂、石应干净，含泥量应符合有关标准的要求，水灰比不得大于0.425。构件制作尺寸准确，表面光洁，棱角整齐，水泥初凝后即可拆模。若有不平或局部破损时，可用纯水泥补平。
- 花格、花墙抹面按工程设计。
- 混凝土花格用M10水泥砂浆砌筑。花格连接处按Φ25预留孔，用Φ8钢筋插入，用M10水泥砂浆填实。连接锚固钢筋见图示。灰缝必须大小一致，平直饱满。组合花格的高度和宽度不得大于3米，如果超过3米，应根据实际情况加设稳定措施。
- 金属花格分为管材和板材两种，同时可采用铸铁、钢材、不锈钢、铜、铝合金等材料，具体选材及面层做法按工程设计。金属的焊接应满足三级焊缝质量要求。防锈处理按底漆二道，面漆一道，总涂层厚不少于0.15mm。
- 砖砌花墙的砖及空心砌块，应选规格尺寸符合标准、平整方直的，砖的强度等级不低于MU7.5，用M5水泥砂浆砌筑。表面为1:2水泥砂浆挂面，抹面按工程设计。花格、花墙与墙体连接处需留槽洞，待花格、花墙砌入后，再用砂浆填实，施工时应力求位置准确整齐美观，花墙顶部必须嵌砌紧密，勾缝饱满。
- 用于独立围墙时，墙高及稳定措施按工程结构设计确定。花格、花墙的高宽尺寸超过1500X2400时，应采取措施作工程设计。
- 本图集花格、花墙的各种组合形式均为组合示例，可直接选用，也可根据实际自行组合。
八、本说明未尽事宜应根据国家颁发的现行施工及验收规范的有关规定执行。
九、本图集尺寸单位为毫米。索引方式为：
| 详图编号 | ||
| XX | ||
| X | ||
| 所在页次 | ||
详西南04J513
