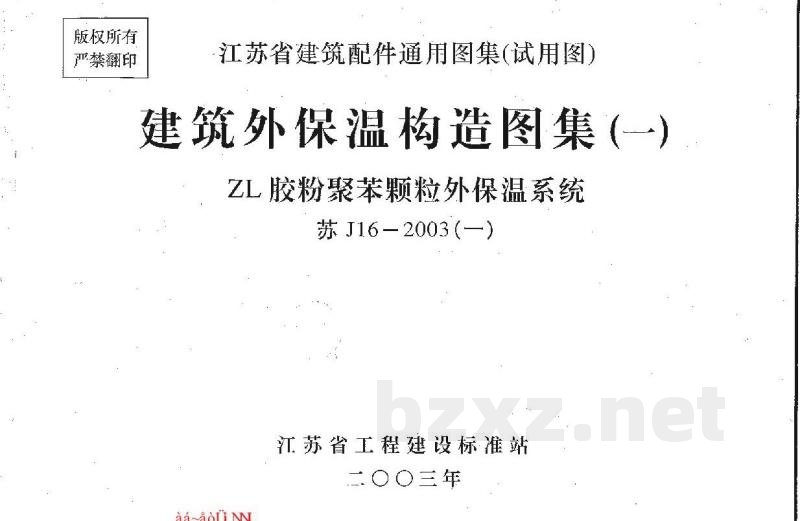

【苏J16-2003】 建筑外保温构造图集（一）ZL胶粉聚苯颗粒外保温系统

苏J16-2003 建筑外保温构造图集（一） ZL胶粉聚苯颗粒外保温系统

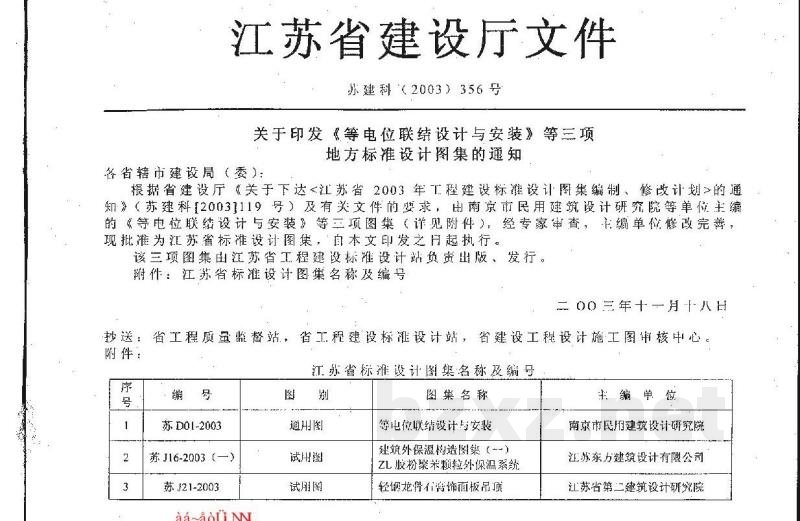

江苏省建设厅文件 苏建科〔2003〕356号
关于印发《等电位联结设计与安装》等三项地方标准设计图集的通知

各省辖市建设局（委）：
根据省建设厅关于下达《江苏省2003年工程建设标准设计图集修订、修改计划》的通知（苏建科〔2003〕119号）及有关文件的要求，由南京市民用建筑设计研究院等单位主编的《等电位联结设计与安装》等三项图集，经专家审查，经编单位修改完善，现批准为江苏省标准设计图集，自本文件印发之日起执行。该三项图集由江苏省工程建设标准设计站负责编制、发行。

附件：江苏省标准设计图集名称及编号（2003年11月8日）

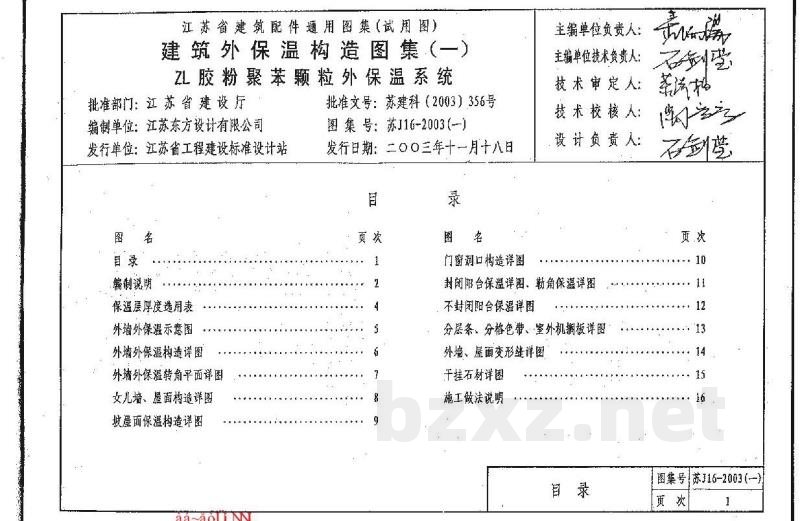

【图集基本信息】
图集名称：建筑外保温构造图集（一） ZL胶粉聚苯颗粒外保温系统
图集编号：苏J16-2003
编制单位：江苏东方建筑设计有限公司、江苏省第二建筑设计研究院等
批准部门：江苏省建设厅
发行单位：江苏省工程建设标准设计站

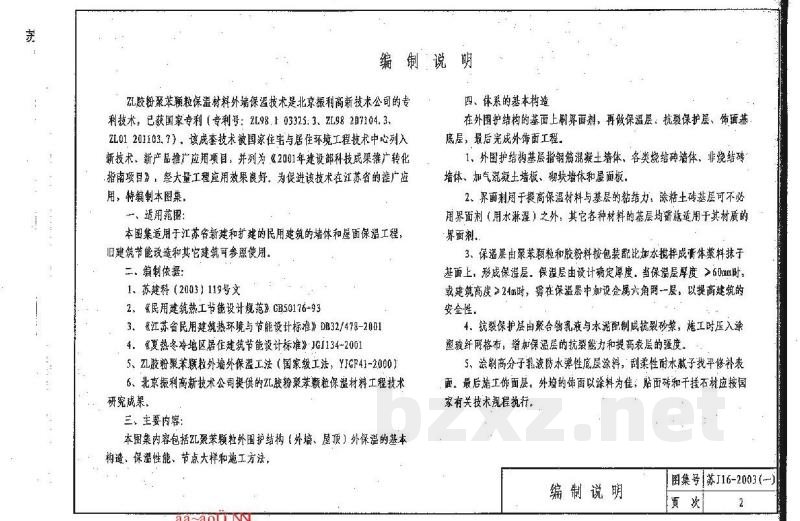

【编制说明】

一、技术背景
ZL胶粉聚苯颗粒保温材料外墙保温技术是北京某高新技术公司的专利技术，已获国家专利（专利号：ZL98.1033253、ZL98207104.3、ZL01201103.7），该成套技术被国家住宅与居住环境工程技术中心列入新技术、新产品推广应用项目，并列为《2001年建设部科技成果推广转化指南项目》。为促进该技术在江苏省的推广应用，特编制本图集。

二、适用范围
本图集适用于江苏省新建和扩建的民用建筑的墙体和屋面保温工程，旧建筑节能改造和其它建筑也可参考使用。

三、编制依据
1. 苏建科〔2003〕119号文件；
2. 《民用建筑热工节能设计规范》GB50176-93；
3. 《江苏省民用建筑热环境与节能设计标准》DB32/478-2001；
4. 《夏热冬冷地区居住建筑节能设计标准》JG/T 134-2001；
5. 《ZL胶粉聚苯颗粒外墙外保温工法》（国家级工法，YJGF41-2000）；
6. 北京高新技术公司提供的ZL胶粉聚苯颗粒保温材料工程技术研究成果。

四、体系的基本构造
在外围护结构基面上刷界面剂，再做保温层、抗裂保护层、饰面基底层，最后完成外饰面工程。
1. 外围护结构基面：包括钢筋混凝土墙体、各类烧结砖墙体、非烧结砖墙体、加气混凝土墙板、砌块墙体和屋面板。
2. 界面剂：用于提高保温材料与基层的粘结力。除粘土砖基层可用水淋湿后直接施工外，其它材料基层均需施作适用于其材质的界面剂。
3. 保温层：由聚苯颗粒和胶粉料按配比加水搅拌成膏体浆料抹于基面上形成。保温层厚度由设计确定；当保温层厚度 > 60mm 或建筑高度 > 24m 时，需在保温层中加设一层金属六角网，以提高建筑安全性。
4. 抗裂保护层：由聚合乳液与砂浆配制成抗裂砂浆，施工时压入塑胶玻纤网格布，以增加保温层的抗裂能力并提高表层强度。
5. 饰面工程：涂刷高分子乳液防水弹性底层涂料，刮柔性耐水腻子找平修补表面。外墙饰面以涂料为佳；贴面砖和干挂石材应按国家有关技术规程执行。

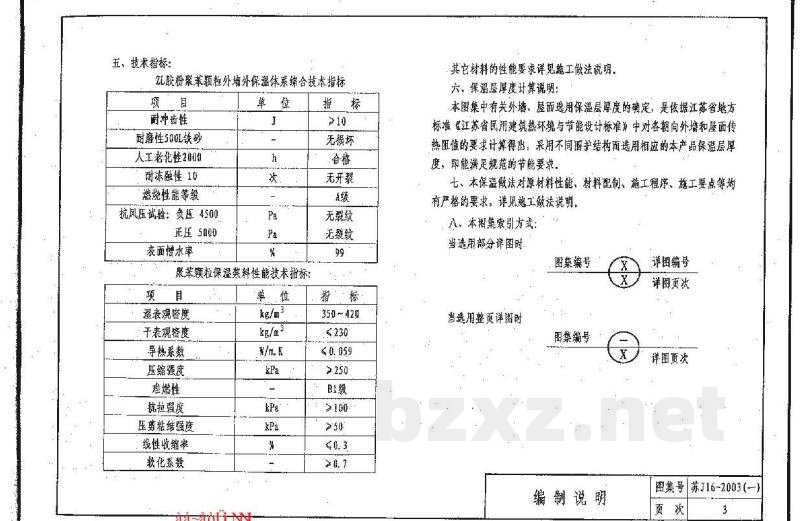

五、技术指标

（1） ZL胶粉聚苯颗粒外墙外保温体系综合技术指标：
- 耐冲击性：≥ 10 次
- 耐磨性：无损坏
- 人工老化性：2000 次
- 耐水性：10 次
- 燃烧性能等级：A级
- 抗风压试验：负压 4500 Pa，延压 5000 Pa
- 表面憎水率：≥ 99%

（2） 聚苯颗粒保温浆料性能指标：
- 表观密度：350~420 kg/m³
- 干表观密度：230 kg/m³
- 导热系数：≤ 0.059 W/m·K
- 压缩强度：> 250 kPa
- 燃烧性能：B1级
- 抗拉强度：> 100 kPa
- 压剪粘结强度：> 50 kPa
- 线性收缩率：< 3%

六、热工性能参考（热阻值计算）

【墙体热阻值表】（单位：m·K/W，含基层及保温层）
1. 粘土多孔砖墙 (190mm厚)：
保温层厚度(mm): 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65
热阻值: 0.67, 0.75, 0.84, 0.92, 1.01, 1.09, 1.18, 1.26, 1.35, 1.43, 1.52, 1.60
2. 粘土多孔砖墙 (240mm厚)：
热阻值: 0.75, 0.83, 0.92, 1.00, 1.09, 1.17, 1.26, 1.34, 1.43, 1.51, 1.60, 1.68
3. 钢筋混凝土墙 (160mm厚)：
热阻值: 0.43, 0.53, 0.60, 0.68, 0.77, 0.85, 0.94, 1.02, 1.11, 1.19, 1.28, 1.36
4. 钢筋混凝土墙 (200mm厚)：
热阻值: 0.46, 0.54, 0.63, 0.71, 0.80, 0.88, 0.97, 1.05, 1.14, 1.22, 1.31, 1.39
5. 钢筋混凝土墙 (250mm厚)：
热阻值: 0.49, 0.57, 0.66, 0.74, 0.83, 0.91, 1.00, 1.08, 1.16, 1.25, 1.34, 1.42
6. 混凝土单排孔砖墙 (190mm厚)：
热阻值: 0.53, 0.61, 0.70, 0.78, 0.87, 0.95, 1.04, 1.12, 1.21, 1.29, 1.38, 1.46
7. 混凝土双排孔砖墙 (190mm厚)：
热阻值: 0.62, 0.70, 0.79, 0.87, 0.96, 1.04, 1.13, 1.21, 1.30, 1.38, 1.47, 1.55

【屋面热阻值表】
钢筋混凝土屋面 (100mm厚) 在不同保温层厚度下的热阻值：
保温层厚度(mm): 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110
热阻值: 0.93, 1.01, 1.10, 1.18, 1.27, 1.35, 1.44, 1.52, 1.61, 1.69, 1.78, 1.94

注：
墙体热阻值 = 基层墙体热阻值 + 内粉刷（20mm厚水泥砂浆）热阻值 + 内外表面换热阻 + 保温层热阻值。
屋面热阻值 = 基层屋面热阻值 + 内粉刷（20mm厚水泥砂浆）热阻值 + 内外表面换热阻 + 保温层热阻值。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
