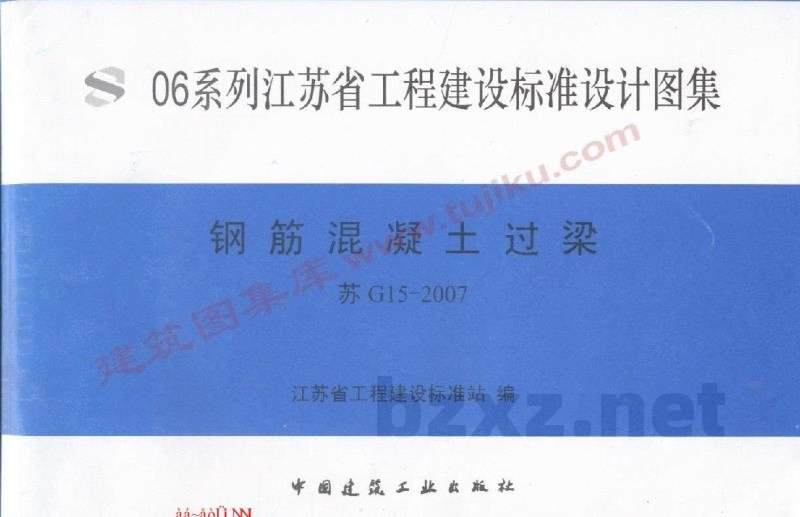

【苏G15-2007】 钢筋混凝土过梁

苏G15-2007 钢筋混凝土过梁

图集号：苏G15-2007
批准部门：江苏省建设厅
实行日期：2007年12月1日
主编单位：江苏省城市规划设计研究院
组织单位：江苏省工程建设标准站

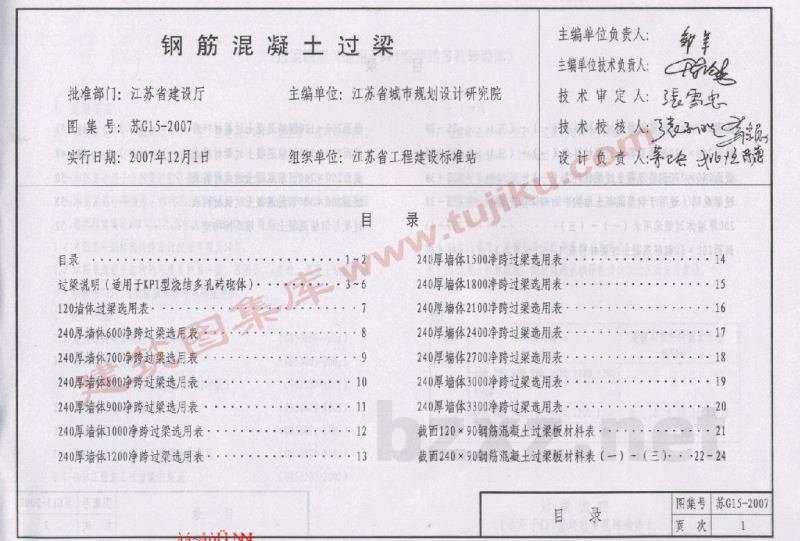

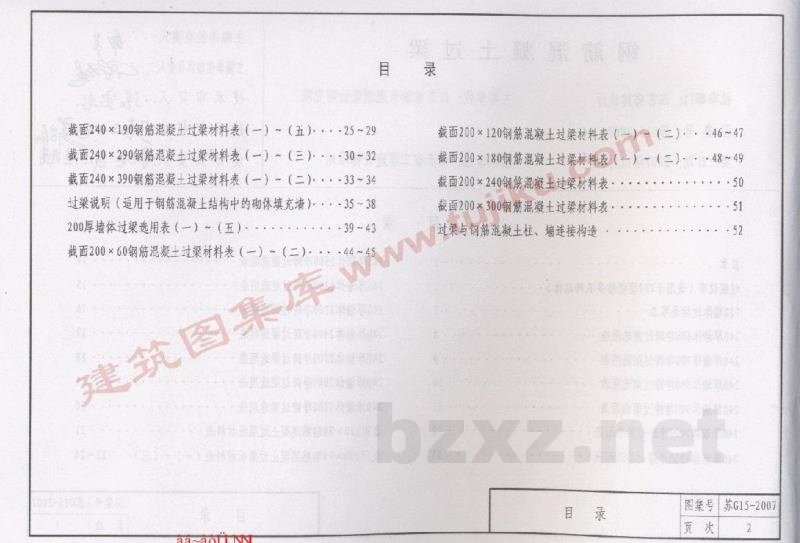

【目录】
240厚墙体1500净跨过梁选用表
240厚墙体1800净跨过梁选用表
过梁说明（适用于KP1型烧结多孔砖砌体）
240厚墙体700净跨过梁选用表
240厚墙体800净跨过梁选用表
240厚墙体900净跨过梁选用表
240厚墙体1000净跨过梁选用表
240厚墙体1200净跨过梁选用表
240厚墙体2100净跨过梁选用表
240厚墙体2400净跨过梁选用表
240厚墙体2700净跨过梁选用表
240厚墙体3000净跨过梁选用表
240厚墙体3300净跨过梁选用表
截面120×90钢筋混凝土过梁板材料表
截面240×90钢筋混凝土过梁板材料表
截面200×120钢筋混凝土过梁材料表
截面240×190钢筋混凝土过梁材料表
截面240×290钢筋混凝土过梁材料表
截面200×180钢筋混凝土过梁材料表
截面240×390钢筋混凝土过梁材料表
过梁说明（适用于钢筋混凝土结构中的砌体填充墙）
200厚墙体过梁选用表
截面200×60钢筋混凝土过梁材料表
截面200×240钢筋混凝土过梁材料表
截面200×300钢筋混凝土过梁材料表

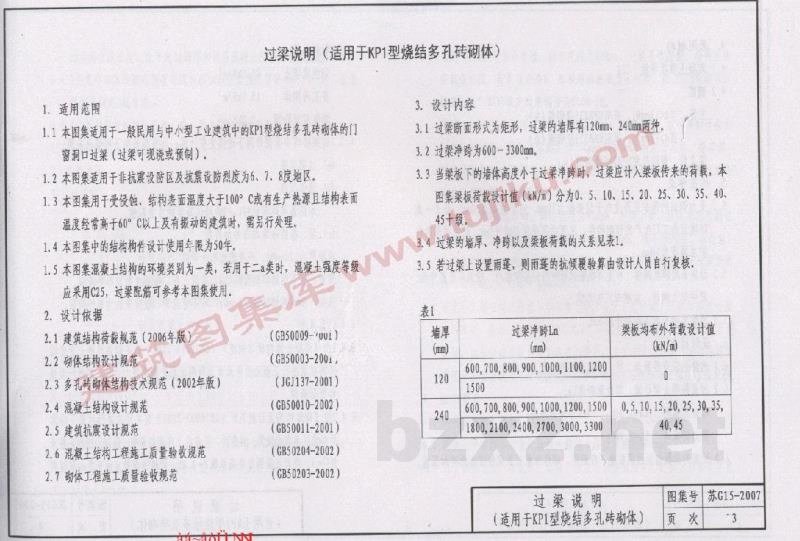

1. 适用范围
1.1 本图集适用于一般民用与中小型工业建筑中的KP1型烧结多孔砖砌体的门窗洞口过梁（过梁可现浇或预制）。
1.2 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区。
1.3 本图集用于受侵蚀、结构表面温度大于100°C或有生产热源且结构表面温度经常高于60°C以上及有振动的建筑时，需另行处理。
1.4 本图集中的结构构件设计使用年限为50年。

2. 设计依据
(GB50009-2001) (GB50003-2001) (JGJ137-2001) (GB50010-2002) (GB50011-2001) (GB50204-2002) (GB50203-2002)

3. 设计内容
3.1 过梁断面形式为矩形，过梁的墙厚有120mm、240mm两种。
3.2 过梁净跨为600~3300mm。
3.3 当梁板下的墙体高度小于过梁净跨时，过梁应计入梁板传来的荷载。本图集梁板荷载设计值（kN/m）分为0、5、10、15、20、25、30、35、40、45。
3.4 若过梁上设置雨篷，则雨篷的抗倾覆验算由设计人员自行复核。

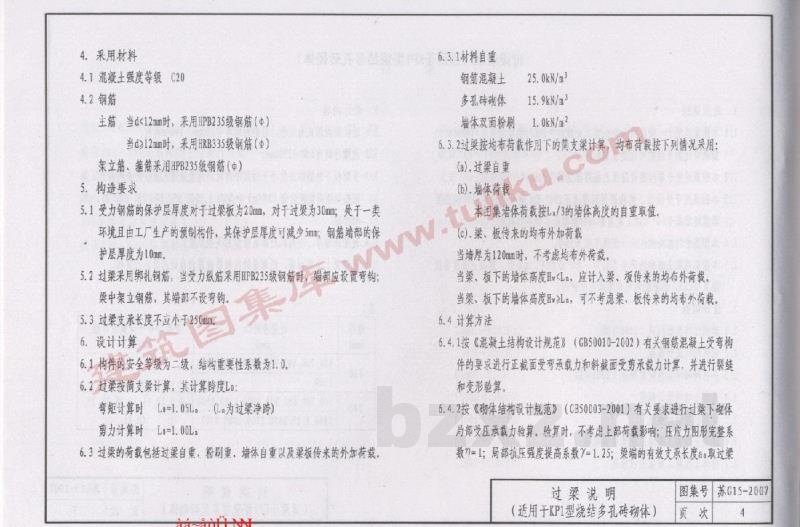

4. 采用材料
4.1 混凝土强度等级：C20。
4.2 钢筋：
- 主筋：当d < 12mm时，采用HPB25级钢筋；当d > 12mm时，采用HRB335级钢筋。
- 架立筋、箍筋：采用HPB25级钢筋。

5. 构造要求
5.1 受力钢筋的保护层厚度：
- 对于过梁板为20mm；对于过梁为30mm。
- 处于一类环境且由工厂生产的预制构件，其保护层厚度可减少5mm；梁、板传来的保护层厚度为10mm。
5.2 当墙厚为120mm时，不考虑均布外荷载。
5.3 当梁、板下的墙体高度 < L 时，应计入梁、板传来的均布外荷载。
5.4 过梁采用绑扎钢筋，当受力纵筋采用HPB25级钢筋时，端部应设置弯钩；架立筋端部不设弯钩。
5.5 过梁支承长度不应小于250mm。

6. 设计计算
6.1 构件的安全等级为二级，结构重要性系数为1.0。
6.2 过梁按简支梁计算，其计算跨度 $L_0$ 弯矩计算时 $L_0=L$，剪力计算时 $L_0=1.0L$。
6.3 过梁的荷载包括过梁自重、粉刷重、砌体自重以及梁板传来的外加荷载。当梁、板下的墙体高度 < L 时，需计入梁、板传来的均布外荷载。
6.4 计算方法：
6.4.1 按《混凝土结构设计规范》（GB50010-2002）有关钢筋混凝土受弯构件的要求进行正截面受弯承载力和斜截面受剪承载力计算，并进行裂缝和变形验算。
6.4.2 按《砌体结构设计规范》（GB50003-2001）有关要求进行过梁下砌体局部受压承载力验算。验算时，不考虑上部荷载影响：压应力图形完整系数 $n=1$；局部抗压强度提高系数为1.25；两端的有效支承长度 $a_0$ 取过梁实际支承长度，但不超过墙厚和钢筋混凝土过梁的有效高度。
6.4.3 图集中砌体均按砖强度等级为MU10及砂浆强度等级为M5.0，施工质量控制等级为B级考虑。
6.4.4 裂缝控制等级为二级，最大裂缝宽度限值为0.3mm。
6.4.5 允许挠度值为L/200。

7. 选用方法
7.1 过梁编号示例：
- 示例一：120厚非承重墙，洞口宽度为800mm，过梁不考虑梁、板传来的荷载设计值，荷载级别为0，拟采用钢筋混凝土过梁，由“120厚墙体过梁选用表”确定过梁编号为GL08-10。
- 示例二：240厚承重墙，洞口宽度为2400mm，过梁上梁、板传来的荷载设计值为20kN/m，板下墙体高度为750mm < 2400mm，应计入梁、板荷载，荷载级别为4，由“240厚墙体2400净跨过梁选用表”确定过梁编号为GL24-24。
- 示例三：240厚承重墙，洞口宽度为900mm，过梁上梁、板传来的荷载设计值为20kN/m，板下墙体高度为1500mm > 900mm，故不计入梁、板荷载，荷载级别为0，由“240厚墙体900净跨过梁选用表”确定过梁编号为CL09-201。
7.2 根据净跨（门窗洞口宽度）、墙厚、荷载级别代号等已知条件，即可由“过梁选用表”确定过梁缩号及过梁材料表所在页次。
7.3 荷载级别代号详见表2。

8. 施工要求
8.1 钢筋采用绑扎骨架。
8.2 混凝土中不得掺用氧化物或对钢筋有磨蚀作用的外来物。
8.3 对于预制过梁，在制作、运输、堆放和吊装过程中，过梁上部应有明显标识。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
