【苏J08-2006】 室外工程

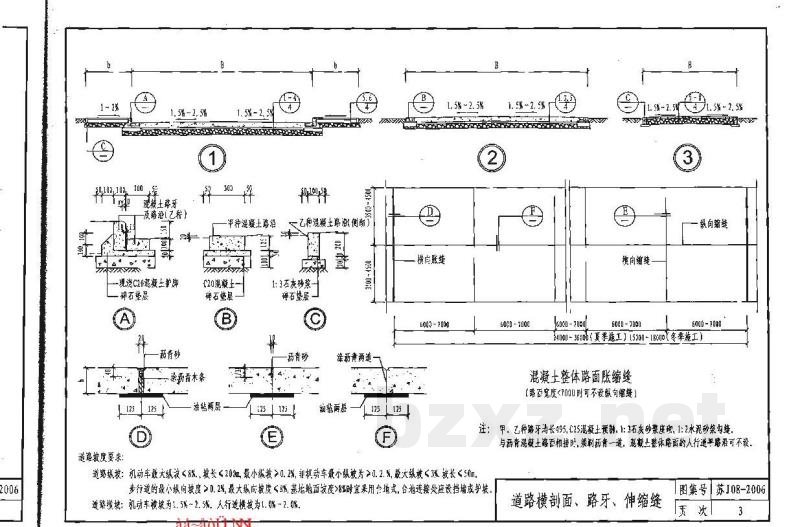

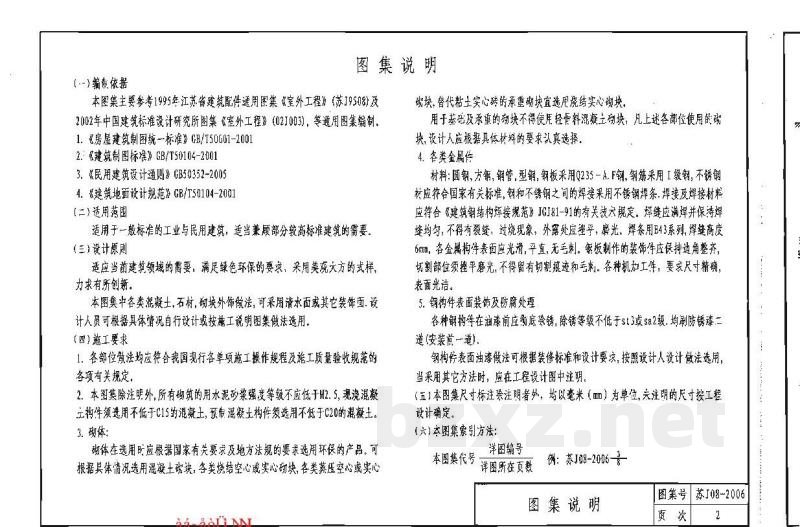

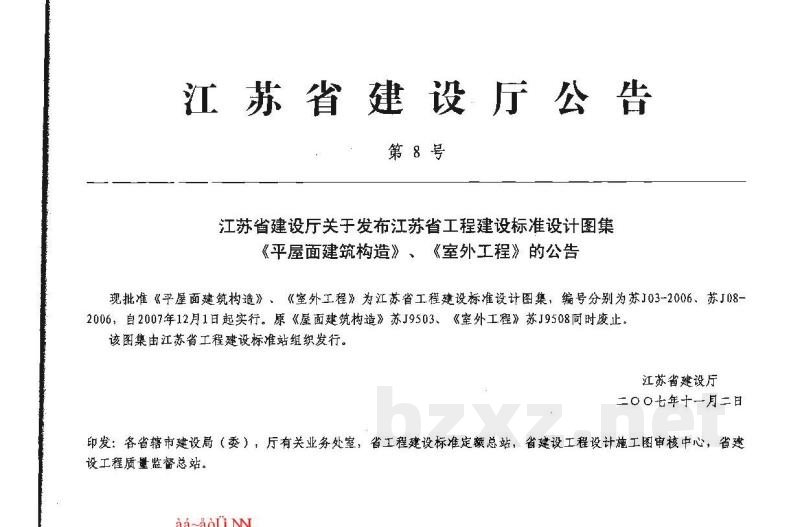

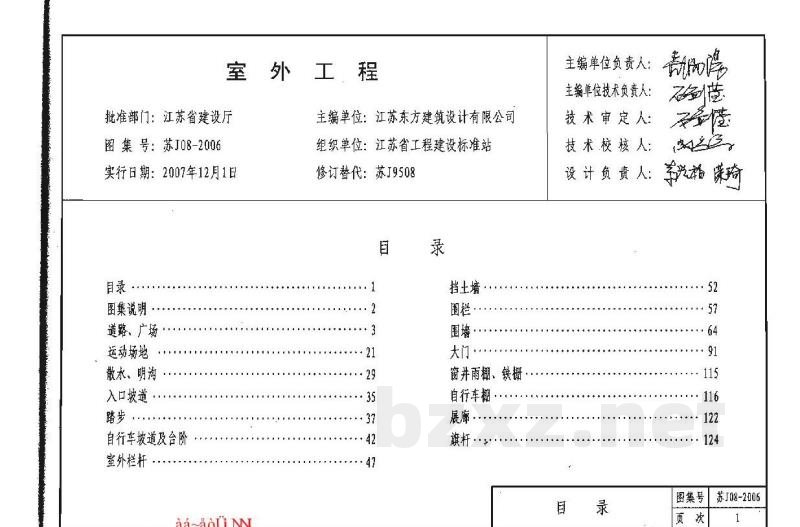

江苏省工程建设标准设计图集：室外工程 (苏J08-2006) 【公告} 江苏省建设厅关于发布江苏省工程建设标准设计图集《平屋面建筑构造》、《室外工程》的公告：现批准《平屋面建筑构造》（苏J03-2006）、《室外工程》（苏J08-2006）为江苏省工程建设标准设计图集，自2007年12月1日起实行。原《屋面建筑构造》（苏J9508）、《室外工程》（苏J9508）同时废止。该图集由江苏省工程建设标准站组织发行。 发布单位：江苏省建设厅 发布日期：2007年11月2日 执行日期：2007年12月1日 印发单位：各省辖市建设局（委）、厅有关业务处室，省工程建设标准定额总站，省建设工程设计施工图审核中心，省建设工程质量监督总站。 【目录】 1. 图集说明 2. 道路、广场、运动场地 3. 散水、明沟 4. 入口坡道 5. 踏步 6. 自行车坡道及合阶 7. 室外栏杆 8. 挡土墙 9. 围栏 10. 围墙、大门 11. 窗井雨棚、铁栅 12. 自行车棚 13. 展廊 14. 旗杆 【一】图集说明 1. 编纂依据 本图集主要参考1995年江苏省建筑配供通用图集《室外工程》（苏J9508）、2002年中国建筑标准设计研究所图集《室外工程》（02J003）等通用图集编制。参考标准包括：《房屋建筑制图统一标准》GB/T50G01-2001、《建筑制图标准》GB/T50104-2001、《民用建筑设计通则》GB50352-2005、《建筑地面设计规范》GB/T50104-2001等。 2. 适用范围 适用于一般标准的工业与民用建筑，适当兼顾部分较高标准建筑的需要。 3. 设计原则 适应当前建筑领域的需要，满足绿色环保的要求，采用美观大方的式样，力求有所创新。图集中各类混凝土、石材、砖块外饰做法，可采用清水面或其它装饰面。设计人员可根据具体情况自行设计或按施工说明图集做法选用。 4. 施工要求 (1) 各部位做法均应符合我国现行各单项施工操作规程及工程质量验收规范等有关规定。 (2) 砌筑用水砂浆强度等级不应低于1:2.5；现浇混凝土构件须选用不低于C15的混凝土，预制混凝土构件须选用不低于C20的混凝土。 (3) 砌体材料：应根据国家及地方法规要求选用环保产品。可根据具体情况选用混凝土砌块、烧结空心或实心砖、蒸压空心或实心混凝土砌块。承重砌块宜选用烧结实心砖。用于基础及承重的砌块不得使用轻骨料混凝土砌块。设计人员应根据材料要求认真选择。 (4) 金属材料：圆钢、方钢、钢管、型钢、钢板等应采用Q235-4F钢；钢筋采用I型钢、不锈钢应符合国家标准。钢与不锈钢之间的焊接应使用不锈钢焊条，焊接材料应符合《建筑钢结构焊接规范》（JGJ81-91）的有关技术规定。焊缝应满焊并保持焊终均匀，不得有裂缝、过烧现象。外露处应挫平磨光。焊条用E43系列，焊缝高度6mm，各金属构件表面应光滑、平直、无毛刺。机械加工件要求尺寸精确、表面光洁。 (5) 钢构件表面防腐处理：各种钢构件在油漆前应进行除锈，除锈等级不低于St3或Sa2级，并刷防锈漆（安装前一道）。钢构表面油漆做法可根据装修标准和设计要求按设计做法选用。 (6) 尺寸标注：本图集除注明者外，均以毫米（mm）为单位。 5. 索引方法 本图集索引方式：图集代号、详图所在页数。 【二】道路工程构造说明 1. 道路横剖面与路牙构造 - 水泥混凝土整体路面：面层厚度视荷载而定，通常采用C30混凝土面层，下设碎石垫层或二灰碎石基层。 - 新砌筑混凝土路面：包含C30混凝土面层、碎石垫层、二灰碎石基层及路基压实层。 - 适于小区道路：面层厚度约220mm，适用于居住区道路。 - 适于停车场/广场：面层厚度约150mm，适用于小型广场或停车场。 2. 坡度与尺寸要求 - 道路横坡：机动车横坡为1.5%~2.5%，人行道横坡为1.0%~2.0%。 - 纵坡要求：机动车最大纵坡 < 5%；非机动车 < 2%；步行道最大纵坡 < 8%。 - 胀缩缝：混凝土整体路面应按要求设置横向胀缩缝和纵向缩缝。 3. 面层厚度选择参考： - 小型车辆（<5T）：60mm厚C20混凝土面层。 - 卡车（8T）：120mm厚面层。 - 大型卡车（<13T）：180mm-220mm厚面层。
