【苏G9605】 钢筋混凝土圆形板式楼梯

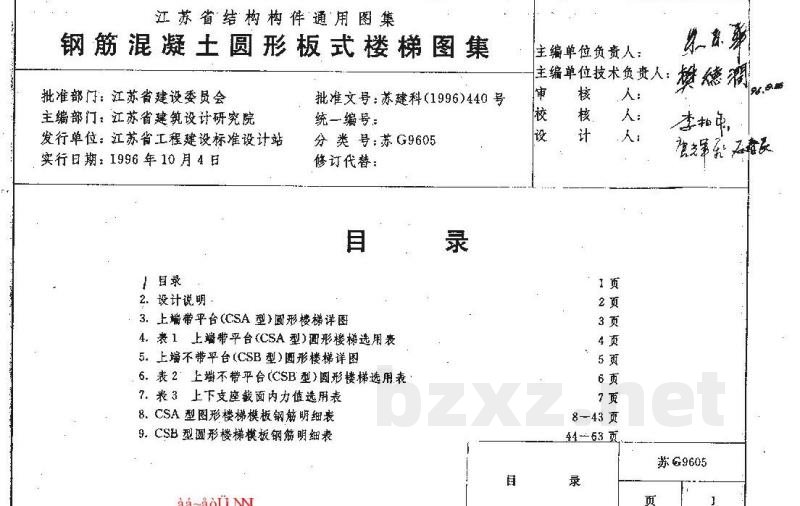

江苏省结构构件通用图集：钢筋混凝土圆形板式楼梯图集

批准部门：江苏省建设委员会
主编部门：江苏省建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1996年10月4日
批准文号：苏建科（1996）440号
分类号：苏G9605

目录：
1. 适应范围
2. 设计技术条件
3. 选用方法
4. 基本要求

一、适应范围
1. 本图集为现浇钢筋混凝土圆形板式楼梯通用图集，适用于办公楼、学校、医院等公共建筑。
2. 本图集适用于层高为390mm、420mm、450mm、480mm及510mm，内径为1300mm、1500mm、1600mm、1800mm、2100mm、2500mm、2800mm、3100mm、3400mm等规格；适用于抗震设防烈度III度地区，在地震烈度III度地区使用时，应按《建筑抗震设计规范》（GBJ 11-89）作必要的加强措施。

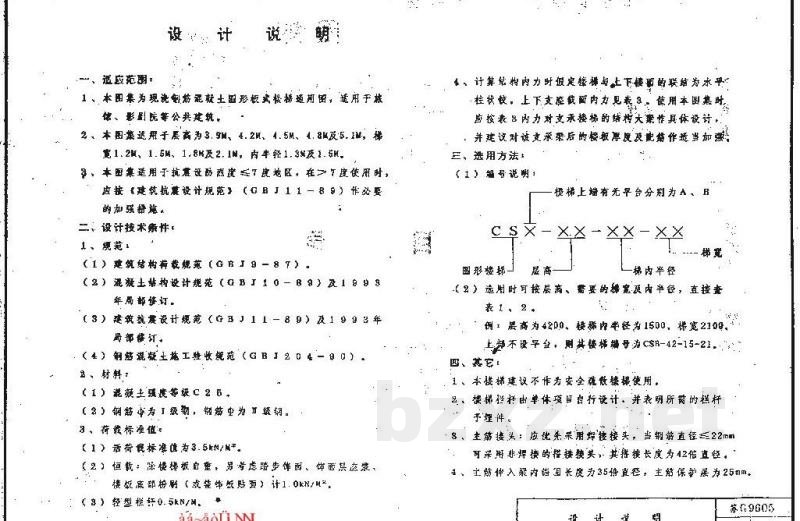

二、设计技术条件
1. 规范：
(1) 《建筑结构荷载规范》（GB 50007）
(2) 《混凝土结构设计规范》（GBJ 10-89）及1993年局部修订版
(3) 《建筑抗震设计规范》（GBJ 11-89）及1999年局部修订版
(4) 《混凝土及钢筋混凝土工程验收规范》（GBJ 24-82）
2. 材料：
(1) 混凝土强度等级：C25
(2) 钢筋：I级钢，钢筋为带肋钢。
3. 荷载标准值：
(1) 活荷载标准值为 3.5kN/m²。
(2) 恒载：除模板自重外，另考虑楼梯饰面、面层砂浆、踏步底部加固（或贴面）计 1.0kN/m²。
(3) 计算结构内力时，应按上下楼梯的联结为刚性柱状节点处理。上下支座截面内力见表3，使用本图集时应按表B内力对支承楼梯的结构进行具体设计，并建议对该承重后的结构厚度及能力作适当加强。

三、选用方法
1. 型号说明：

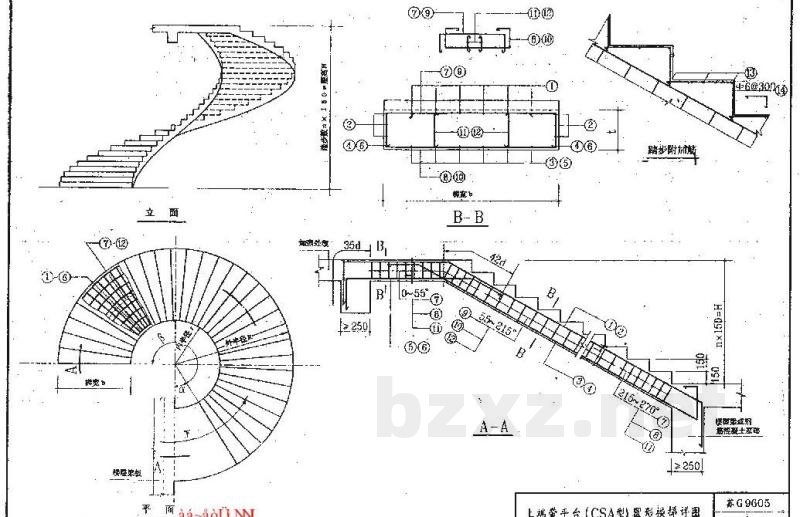

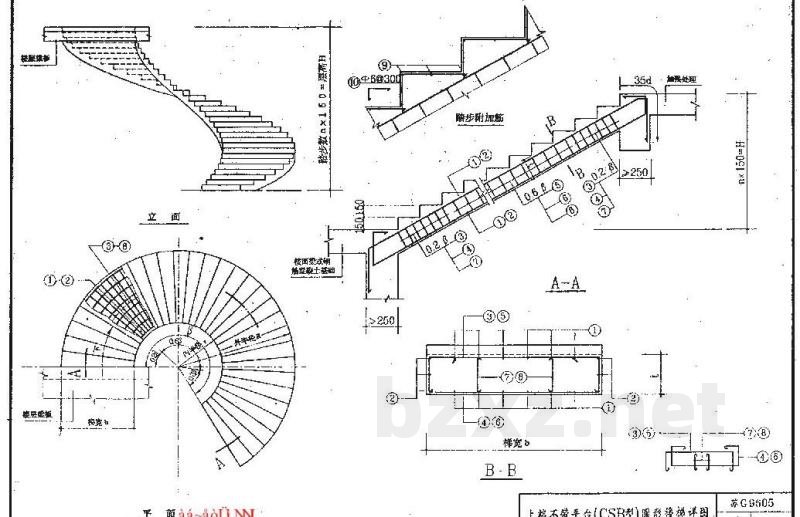

(1) 楼梯上端有无平台分为两类：A型为CSA型（上端带平台），B型为CSB型（上端不带平台）。
2. 选用规则：
(1) 选用时可按层高、需要的宽度及内半径，直接查阅表1或表2。
(2) 例如：层高为4200mm，楼梯内半径为1500mm，宽度2100mm且上部不设平台，则其楼梯编号为 CSB-42-15-21。

四、基本要求
1. 本楼梯建议不作为安全疏散楼梯使用，包括栏杆部分由单体项目自行设计，并表明所用的材料。
2. 主筋接头：应优先采用焊接接头。当钢筋直径 $\le$ 22mm时，可采用非焊接的搭接，其搭接长度为42倍直径。
3. 主筋锚入框架内错接长度为35d，锚固长度为25d。

附表：

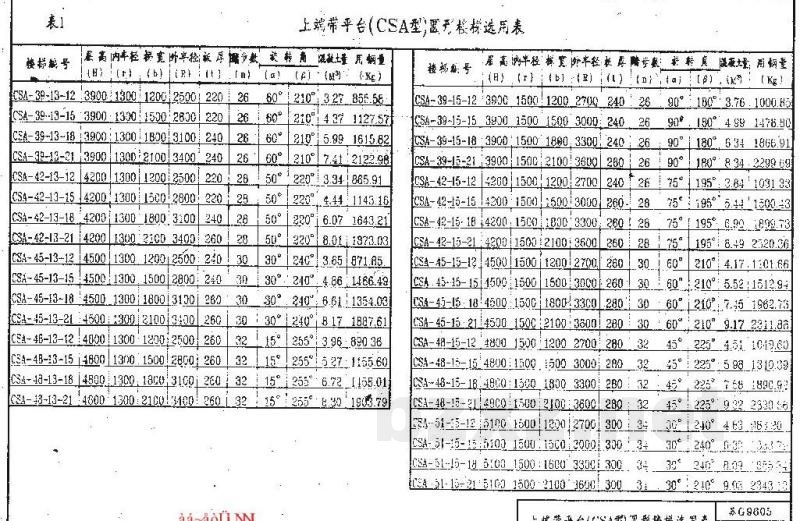

表1：上端带平台（CSA型）圆形楼梯选用表（包含：楼梯编号、层高、内半径、宽度、踏步数、板厚、混凝土量、钢筋用量等）
表2：上端不带平台（CSB型）圆形楼梯选用表（包含：楼梯编号、层高、内半径、宽度等）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
