【辽2002J114】 金属网中空内模水泥隔墙

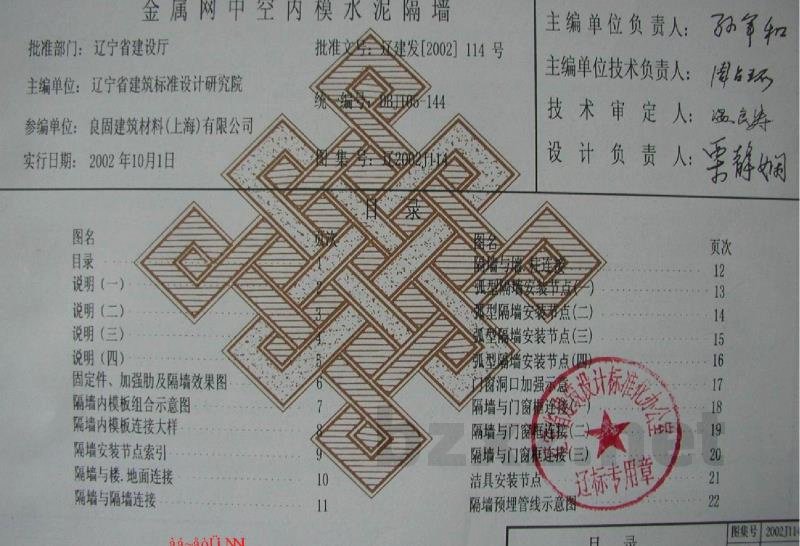

金属网中空内模水泥隔墙（图集号：辽2002J114）

一、概述
金属网中空内模水泥隔墙（以下简称隔墙）是一种以金属网为内模板骨架，外附水泥砂浆且带有垂直长孔的新型墙体。金属网内模板是由金属网围成的并列管状体组成，内模板由上下卡具固定，在其边缘及压抹后，通过水泥砂浆成型为轻质墙体。

二、适用范围及设计依据
本图集适用于一般工业与民用建筑中的非承重内隔墙。本图集根据相关材料标准及检测报告设计。

三、金属网中空内模水泥隔墙的特点及技术指标
（一）特点：
1. 轻质：可作为非承重内隔墙，比一般常用的实心砖墙重量轻（例如：90mm厚墙体面密度约100kg/m²）。
2. 施工方便：由于金属网内模板可以弯曲，更适合作弧形墙。
3. 节省空间：墙体厚度小，能有效增加建筑的使用面积。
4. 性能优越：具有较好的整体刚度、抗震性和抗冲击性；具有良好的声学性能（根据实验室测定，90mm厚墙体在100Hz至8000Hz范围内的隔声量可达43dB，相当于120mm厚砖墙）；具有良好的防火和隔热性能（根据国家消防标准，其耐火极限超过1.73h）。

四、施工要求
（一）施工准备
1. 施工前应根据间隔需要，绘制内模板排版图并明确安装就位顺序，尽量减少现场切割的工作量。
2. 根据设计图纸要求，核对内模板排列图与房屋实际尺寸是否相符。
3. 弹线：弹出墙体平面中心线、边线、洞口位置，并注明洞口高度。
4. 检查、复核隔墙墙面与有关管线的位置，确认正确无误。
5. 准备必要的专用机具和配套工具，保证施工顺利。

（二）安装工艺
1. 按放样弹线，用射钉交错固定板顶及板底，定间距不大于600mm；使用固定件连接墙、柱，间距不大于600mm。
2. 安装顺序应从墙边开始。安装内模板时，通过专用工具（如弹簧扣）进行固定。

（三）抹灰要求
1. 抹灰用砂宜选用中粗砂，砂子应过筛，不得含有杂质。
2. 吊挂重物处应事先在金属网内模中填充细石混凝土，待达到一定强度后再安装膨胀螺栓。
3. 喷浆及填平沟槽砂浆应采用机械喷涂施工。先用1:3水泥砂浆做拉毛处理（水灰比为0.37-0.40），再用1:3水泥砂浆填平沟槽。
4. 抹灰工序应分层分遍进行。对于隔墙长度大于5m的情况，应加强模板的固定。
5. 抹灰砂浆的配合比和稠度应经检查合格后方可使用。分层施工时，层间间隔时间必须大于24小时。
6. 抹灰层：基层采用1:3水泥砂浆做拉毛处理，中层采用1:3水泥砂浆或防裂纤维砂浆（水泥：砂：聚丙烯防裂纤维 = 1:3:0.0037），面层采用1:2.5水泥砂浆手工涂抹。

五、注意事项
1. 为保证墙体强度和刚度，当墙体设计高度超过一定限制时，需作加固处理。
2. 抹灰施工前应检查预埋管线位置是否正确，窗框位置是否正确，以及与内模板的连接是否可靠；细小缝隙处应用水泥砂浆填塞密实。
