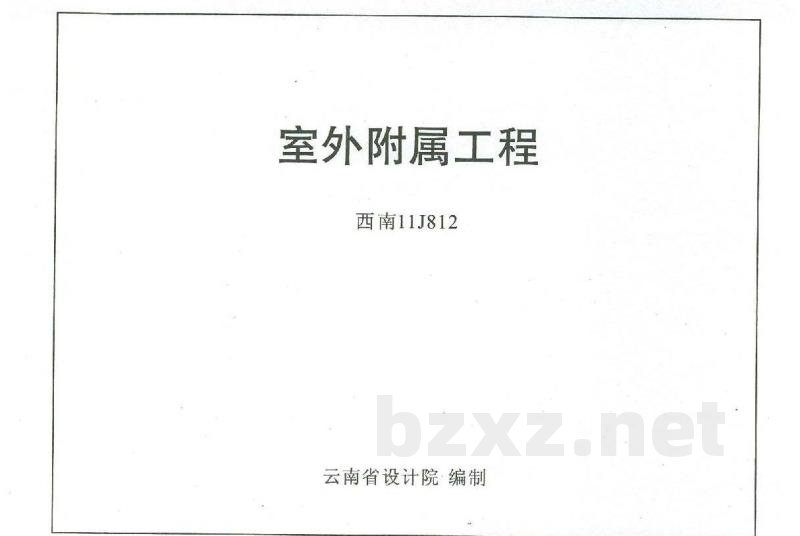

【西南11J812】 室外附属工程

西南11J812 室外附属工程
编制单位：云南省设计院
实施日期：2011年06月01日

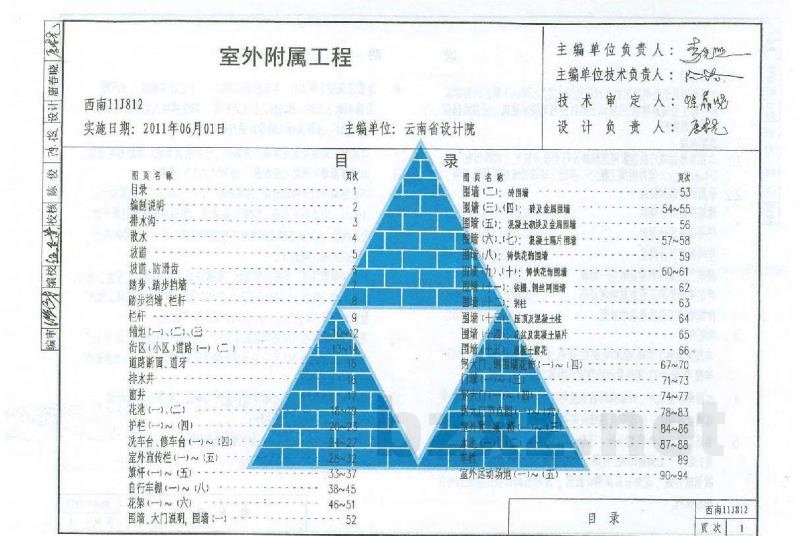

【目录】
排水沟、散水、坡道、踏步、栏杆、铺地、街区道路、排水井、花池、护栏、洗车台、室外宣传栏、旗杆、自行车棚、花架、围墙、大门、室外运动场地等。

1 适用范围
本图集适用于西南地区抗震设防烈度8度及8度以下地区民用建筑和一般工业辅助建筑。8度以上地区及特殊要求建筑，应按照国家有关规范执行。

2 编制依据
本图集根据现行的国家规范标准及行业技术规定，对原西南2.1 04J812《室外附属工程》进行了修编并增加了新的内容。

2.2 采用的规范和标准
- GB50011-2010 建筑抗震设计规范
- GB50352-2005 民用建筑设计通则
- GB50037-96 建筑地面设计规范
- GB50300-2001 建筑工程施工质量验收统一标准
- GB50210-2001 建筑装饰装修工程质量验收规范
- GB50209-2002 建筑地面工程质量验收规范

3 编制内容
本图集编制了道路排水沟、护栏、花池、水池、汽车洗修车台、自行车棚、围墙、大门、室外运动场等室外附属工程的构造详图。

4 技术要求
(1) 砖砌体：砖的强度等级不应低于MU10；水泥砂浆的强度等级不低于M5；砖砌空心围墙应采用不低于M5混合砂浆砌筑。
(2) 钢筋混凝土构件：除图注外，混凝土现浇采用C15，预制采用C20；钢筋采用2级钢；金属制品用3号钢；焊接采用J421焊条；钢栅栏采用圆钢或方钢；花饰采用扁钢或圆钢。原材料标准按国家现行有关标准执行。
(3) 基础：基础埋深按工程设计；毛石基础采用M5.0水泥砂浆砌筑；如开槽后遇到地下水时，改用M7.5水泥砂浆；如遇到软土地基及膨胀土等情况时，应按具体工程设计进行处理。
(4) 装饰件：本图集中铸铁花饰图案由厂方提供，也可根据当地厂家的图案选取；围墙中混凝土空心按西南11J513选取。
(5) 不锈钢：不锈钢构件均为市场成品，材质符合标准，壁厚应大于1mm，表面抛光处理，采用氩弧焊，焊后应用砂轮打磨平整。
(6) 金属构件：金属围墙、大门及各种金属构件应先刷二道防锈漆，面漆品种颜色除图注外按工程设计。
(7) 外饰面：外饰面除图注外均按工程设计，但做法必须按《建筑工程施工质量验收统一标准》(GB50300-2001)及《建筑装饰装修工程质量验收规范》(GB50210-2001)有关章节执行。
(8) 砂浆替代：图注揽拌砂浆也可采用预拌砂浆替代，强度对应关系如下：1:3水泥砂浆替代为M15；1:2水泥砂浆替代为M20；1:1.5水泥砂浆替代为M25。
(9) 单位：本图集除图注外，尺寸单位均以毫米(mm)为单位，标高以米(m)为单位。
(10) 索引方法：详图编号或类型编号为“西南11J812X”。

5 排水沟构造说明
(1) 明暗沟纵向排水坡度为0.5%，当坡高超过本图各节点中的规定时按工程设计。
(2) 明沟穿过斜道、踏步、花台、花池等时应加钢筋混凝土盖板。
(3) 编号说明：编号1g、2g、4g、5g用于建筑四周；1b、2b、3、4b、5b、7、8用于人行道；6、9用于车道。
(4) 排水沟盖板采用C20混凝土。
(5) 排水沟基土用粘土加碎砖、石、卵石夯实。

6 散水构造说明
(1) 当散水长度超过40m时设伸缩缝。
(2) 当地下水位距室外地面小于1.50m时，素土夯实层宜改用300~450mm厚天然级配砂石夯实。
(3) 在种植土以上500mm处，外墙饰面材料应采用耐污易清洗材料。
