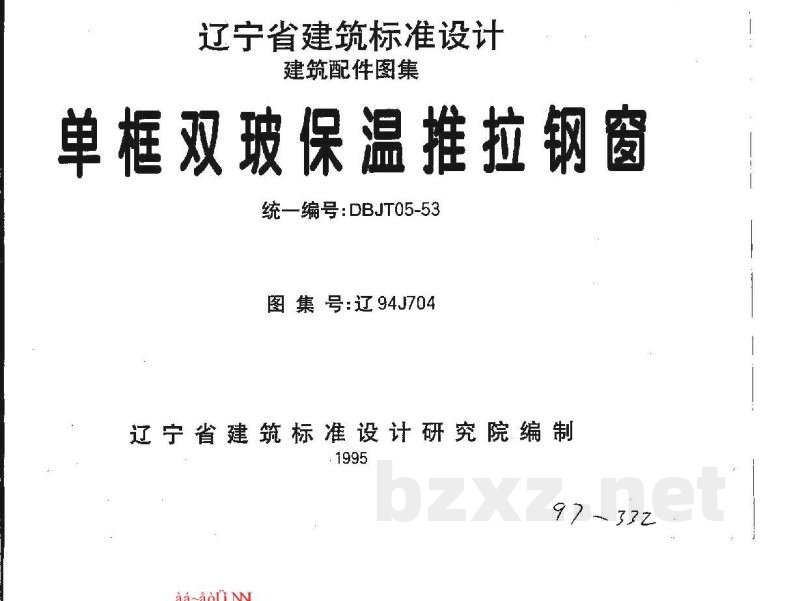

单框双玻保温推拉钢窗
统一编号：DBJT05-53
图集号：辽 94J704
辽宁省建筑标准设计研究院编制
1995
97-332
单框双玻保温推拉钢窗
| 主编单位负责人：沈忠贤 | |||
| 批准部门：辽宁省建设厅 | |||
| 批准文号：辽建发(1996)72号 | 主编单位技术负责人：周占标 | ||
| 技术审定人：周占标 | |||
| 统一编号：DBJT05-53 | 设计负责人：吴作东、徐文芳 | ||
| 图集号：辽94J704 | |||
| 实行日期：1996年4月15日 | |||
目 录
| 图名 | 页次 | 图名 | 页次 |
|---|---|---|---|
| 目录 | 1 | CT-7有上亮单开单固组合推拉窗 | 12 |
| 设计说明 | 2 | CT-8有上亮附纱单开单固组合推拉窗 | 12 |
| 材料断面图 | 3 | CT-13单开单面上下组合推拉窗 | 12 |
| 设计说明 | 4 | CT-14单开单面附纱上下组合推拉窗 | 12 |
| 单框双玻保温推拉钢窗构造示意图 | 5 | CT-9有上亮双开中国三等分格推拉窗 | 13~14 |
| 单框双玻保温推拉钢窗洞口尺寸系列表(一) | 6 | CT-10有上亮附纱双开中国三等分格推拉窗 | 13~14 |
| 单框双玻保温推拉钢窗洞口尺寸系列表(二) | 7 | CT-11有上亮双开中国三等分格组合推拉窗 | 15~16 |
| CT-1无上亮单开单面推拉窗 | 8 | CT-12有上亮附纱双开中国三等分格组合推拉窗 | 15~16 |
| CT-2无上亮附纱单开单面推拉窗 | 8 | CT-15双开中国三等分格上下组合推拉窗 | 13~16 |
| CT-3无上亮单开单面组合推拉窗 | 9 | CT-16双开中国附纱三等分格上下组合推拉窗 | 13~16 |
| CT-4无上亮附纱单开单面组合推拉窗 | 9 | 节点详图(一) | 17 |
| CT-5无上亮双开中国三等分格推拉窗 | 10 | 节点详图(二) | 18 |
| CT-6无上亮附纱双开中国三等分格推拉窗 | 11 | 安装节点详图(一) | 19 |
| 安装节点详图(二) | 20 |
| 目 录 | ||
|---|---|---|
| 图号 | 辽94J704 | 页 1 |

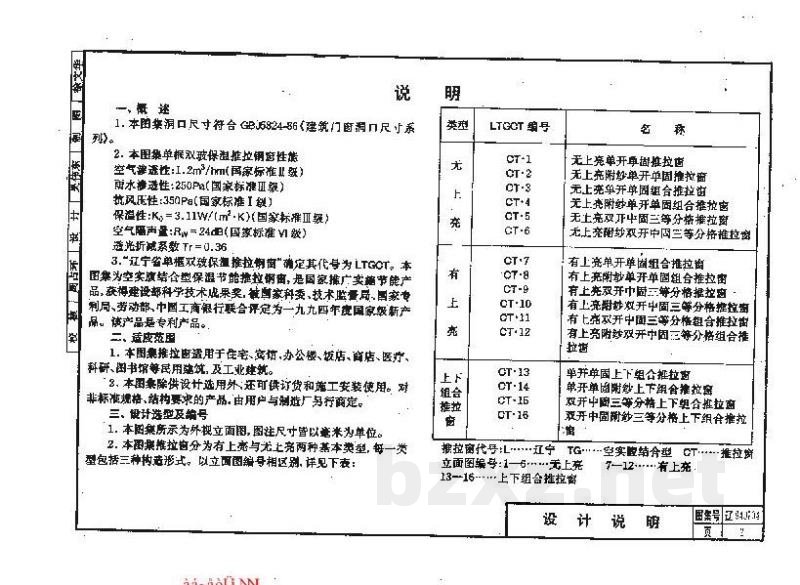

说明
一、概述
- 本图集洞口尺寸符合 GB50824-86《建筑门窗洞口尺寸系列》。
- 本图集单框双玻保温推拉窗性能：
空气渗透性：1.2m³/hm(国家标准Ⅱ级)
雨水渗透性：250Pa(国家标准Ⅲ级)
抗风压性：350Pa(国家标准Ⅰ级)
保温性：Kw=3.11W/(m²·K)(国家标准Ⅱ级)
空气隔声量：Rw=24dB(国家标准VI 级)
透光折减系数 TT=0.36
3. "辽宁单框双玻保温推拉窗"确定其代号为 LTGCT。本图集为中空玻璃组合型保温节能推拉门窗，是国家推广实施节能产品，获得建设部科学技术成果奖、被国家科委、技术监督局、国家专利局、劳动部、中国工商银行联合评定为一九九四年度国家级新产品。该产品是专利产品。
二、适用范围
- 本图集推拉窗适用于住宅、宾馆、办公楼、饭店、商店、医疗、科研、图书馆等民用建筑，及工业建筑。
- 本图集除供设计选用外，还可订货和施工安装使用。对非标准规格、结构要求的产品，由用户与制造厂另行商定。
三、设计选型及编号
- 本图集所示为外立面图，图注尺寸皆以毫米为单位。
- 本图集推拉窗分为有上亮与无上亮两种基本类型，每一类包括三种构造形式。以立面图编号相区别，详见下表：

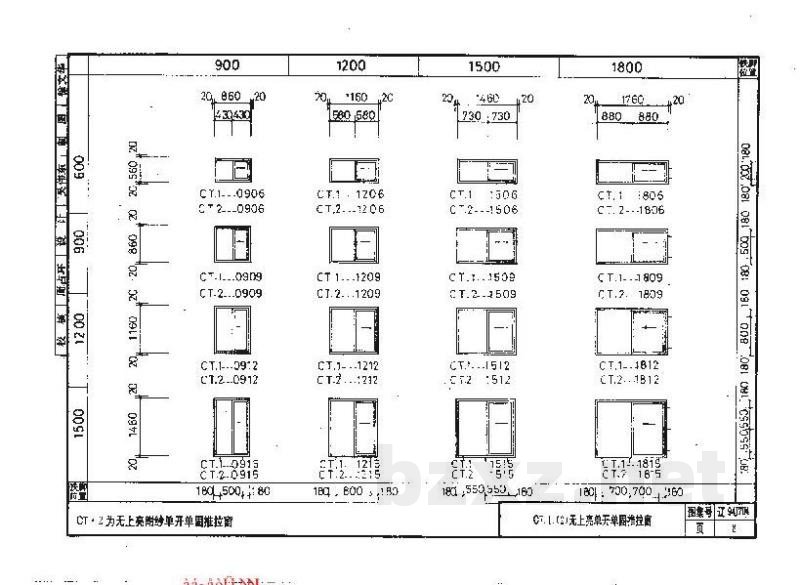

| 类型 | LTGCT 编号 | 名称 |
|---|---|---|
| 无 上 亮 |
CT-1 | 无上亮单开单固推拉窗 |
| CT-2 | 无上亮附纱单开单固推拉窗 | |
| CT-3 | 无上亮单开单固组合推拉窗 | |
| CT-4 | 无上亮附纱单开单固组合推拉窗 | |
| CT-5 | 无上亮双开中圆三等分格推拉窗 | |
| CT-6 | 无上亮附纱双开中圆三等分格推拉窗 | |
| 有 上 亮 |
CT-7 | 有上亮单开单固组合推拉窗 |
| CT-8 | 有上亮附纱单开单固组合推拉窗 | |
| CT-9 | 有上亮双开中圆三等分格推拉窗 | |
| CT-10 | 有上亮附纱双开中圆三等分格推拉窗 | |
| CT-11 | 有上亮双开中圆三等分格组合推拉窗 | |
| CT-12 | 有上亮附纱双开中圆三等分格组合推拉窗 | |
| 上下 组合 推拉 窗 |
CT-13 | 单开单固上下组合推拉窗 |
| CT-14 | 单开单固附纱上下组合推拉窗 | |
| CT-15 | 双开中圆三等分格上下组合推拉窗 | |
| CT-16 | 双开中圆附纱三等分格上下组合推拉窗 |
推拉窗代号：L——辽宁 TG——中空玻璃组合型 QT——推拉窗
立面图编号：1—6……无上亮 7—12……有上亮
13—16……上下组合推拉窗
| 设计说明 | 图号：LTGCT-04 |
|---|---|
