【皖2006J906】 建筑变形缝构造图集（二）

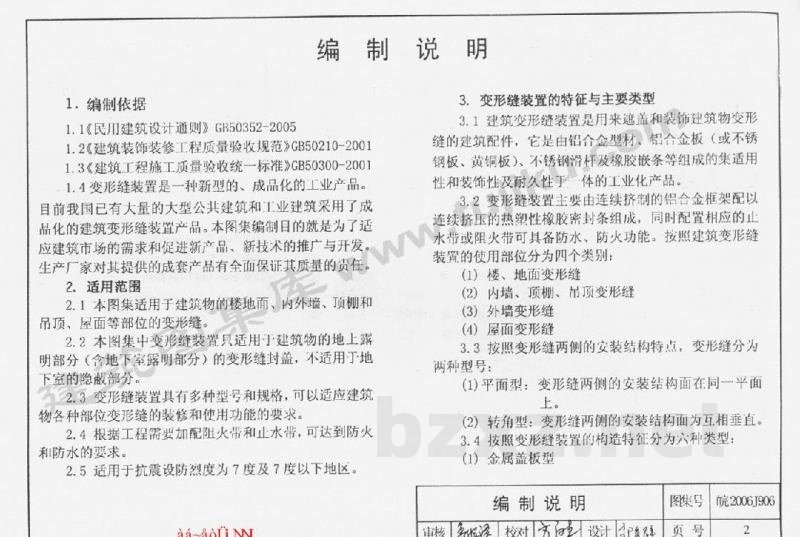

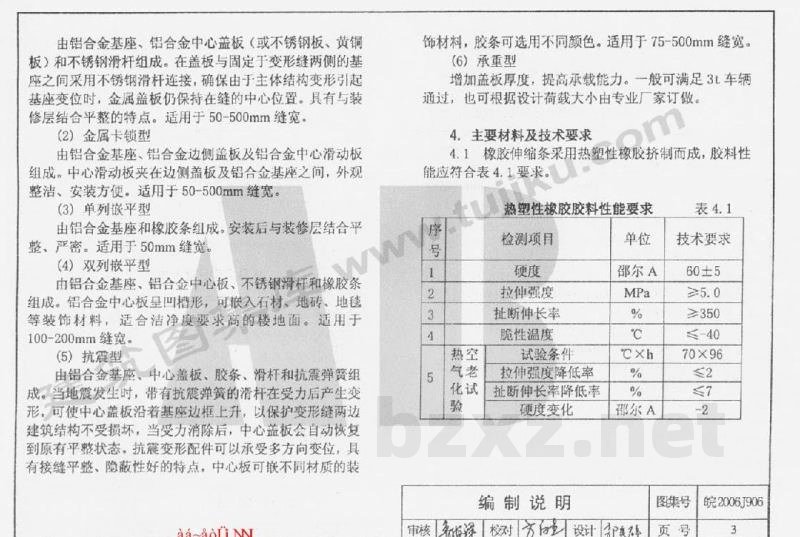

建筑变形缝构造图集（二） 统一编号：DBJT11-143 图集号：皖2006J906 批准部门：安徽省建设厅 组织单位：安徽省工程建设标准设计办公室 主编单位：安徽现代建筑设计研究院 协编单位：常熟市创联建筑构件有限公司 实行日期：2006年11月1日 编制说明 1. 编制依据 1.1 《民用建筑设计通则》GB50352-2005 1.2 《建筑装饰装修工程质量验收规范》GB50210-2001 1.3 《建筑工程施工质量验收统一标准》GB50300-2001 2. 适用范围 2.1 本图集适用于建筑物的楼地面、内外墙，顶棚和吊顶、屋面等部位的变形缝。 2.2 本图集中变形缝装置只适用于建筑物的地上露明部分（含地下露明部分）的变形缝封盖，不适用地下室的隐蔽部分。 2.3 变形缝装置具有多种型号和规格，可以适应建筑物各种部位变形缝的装修和使用功能的要求。 2.4 根据工程需要加配阻火带和止水带，可达到防火和防水的要求。 2.5 适用于抗震设防烈度为7度及7度以下地区。 3. 变形缝装置的特征与主要类型 3.1 变形缝装置是一种新型的、成品化的工业产品。它是由铝合金型材、铝合金板（或不锈钢板、黄铜板）、不锈钢滑杆及橡胶嵌条等组成的建筑配件，具有良好的适用性、装饰性及耐久性。 3.2 变形缝装置主要由连续挤制的铝合金框架配以连续挤压的热塑性橡胶密封条组成，同时配置相应的止水带或阻火带，可具备防水、防火功能。按照使用部位分为四个类别： (1) 楼、地面变形缝 (2) 内墙、顶棚、吊顶变形缝 (3) 外墙变形缝 (4) 屋面变形缝 3.3 按照安装结构特点分为两种型号： (1) 平面型：变形缝两侧的安装结构面在同一平面上。 (2) 转角型：变形缝两侧的安装结构面为互相垂直。 3.4 按照构造特征分为以下类型： (1) 金属盖板型：由铝合金基座、铝合金中心盖板（或不锈钢板、黄铜板）和不锈钢滑杆组成。通过不锈钢滑杆连接盖板与基座，确保由于主体结构变形引起基座变位时，金属盖板仍保持在缝的中心位置。适用于50-500mm缝宽。 (2) 金属卡锁型：由铝合金基座、铝合金边侧盖板及铝合金中心滑动板组成，外观整洁，安装方便。适用于50-500mm缝宽。 (3) 单列嵌平型：由铝合金基座和橡胶条组成。安装后与装修层结合平整、严密。适用于50mm缝宽。 (4) 双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成。铝合金中心板呈凹槽形，可嵌入石材、地砖、地毯等装饰材料，适合洁净度要求高的楼地面。适用于100-200mm缝宽。 (5) 抗震型：由铝合金基座、中心盖板、胶条、滑杆和抗震弹簧组成。当地震发生时，带有抗震弹簧的滑杆在受力后产生变形，可使中心盖板沿着基座边框上升，以保护变形缝两侧建筑结构不受损坏；当受力消除后，中心盖板会自动恢复到原有平整状态。抗震变形配件可以承受多方向变位，具有接缝平整、隐蔽性好的特点。适用于75-500mm缝宽。 (6) 承重型：增加盖板厚度，提高承载能力。一般可满足3t车辆通过，也可根据设计荷载大小由专业厂家定制。 4. 主要材料及技术要求 4.1 橡胶伸缩条采用热塑性橡胶挤制而成，胶料性能要求如下： - 硬度：60±5 邵尔A - 拉伸强度：≥5.0 MPa - 扯断伸长率：>350% - 脆性温度：-40 ℃ - 试验条件稳定性：拉伸强度降低率≤70%，扯断伸长率降低率≤20%，硬度变化≤5。 4.2 橡胶密封条外观质量要求： - 气泡、杂质：不超过成品表面面积的0.5%，且每处不大于25mm²，深度不超过0.5mm。 - 喷霜、发脆、裂纹：不允许。 4.3 不锈钢板厚度：0.1mm。 4.4 铝合金型材、铝合金板、铝板：材质符合GB/T3880-1997及GB/T5237.1-2004要求。外观：装饰面作阳极化处理或氟碳喷涂、粉末喷涂，表面应平整光洁。 4.5 止水带：材质符合《高分防水材料》GB18173.1-2000要求。推荐用1.2mm厚二元乙丙防水卷材，并使用厂家配套胶粘剂固定。 4.6 阻火带：耐火材料采用硅酸铝耐火纤维毡。耐火要求见下表： - 耐火120min：耐火材料厚度≥20mm - 耐火180min：耐火材料厚度≥40mm - 耐火240min：耐火材料厚度≥40mm 4.7 成品力学性能要求： - 金属盖板型：水平摩阻力4±2 kN/m，变位均匀件0.5L，收缩量2mm。 - 单、双列嵌平型：水平摩阻力18±3 kN/m，变位均匀件±25mm，收缩量2mm。 - 抗震型：水平摩阻力<18±3 kN/m，变位均匀件±25mm，收缩量2mm。 - 承重型：水平摩阻力±2 kN/m，变位均匀件0.5L，收缩量2mm。 4.8 变形缝装置外观：应光洁、平整，盖板表面不得有明显擦痕，端面应平整。 5. 设计、选用原则 5.1 工程设计人员根据项目设计中变形缝所在部位确定选用类型；根据设计缝宽确定选用规格；根据伸缩量确定尺寸；最后根据装饰效果和连接方式确定选用型号。 5.2 对防水要求较高的楼地面除可设置止水带外，还可以选用铝合金基座上装有止水胶条的产品。在项目设计中应说明并解决好楼地面排水问题。 5.3 对防止噪音要求较高的楼地面，可以选用带有橡胶防噪垫条的产品。对于隔声要求高的公共建筑，应在项目设计中说明对变形缝空气隔声量的要求。 5.4 为保持室内外设计的整齐美观，在同一工程中，内墙与顶应尽量选用同一型号产品。地面与墙面如果无法选用同一型号，也应选用宽度和材质相近的产品。 5.5 工程设计人员可根据项目设计中变形缝所在部位的防水和防火要求配选止水带和阻火带。对于有保温要求的外墙和屋面变形缝，可根据项目设计的热工要求在阻火带内增设保温材料（如使用≤50mm厚的EPS板等）。 6. 变形缝装置施工工艺 6.1 根据所选用的建筑变形配件型号、规格，确定预留槽口宽度、深度。 6.2 清理预留槽口基面，使之达到合适的宽度、深度并确保其平直度。 6.3 安装阻火带：按设计要求选配和安装阻火带。 6.4 安装止水带： (1) 平整并清洁混凝土基层，表面不得有酥松现象并应保持干燥。 (2) 在止水带两侧基层及止水带两边，用配套专用胶粘剂涂刷，用量按1.2mm厚。涂刷后待胶粘剂基本不粘时，将止水带平整铺贴在混凝土基层上并压实。 (3) 清洁止水带接口使其表面无明显污物，按0.5mm厚的量在接缝两面涂上专用搭接胶，待充分干燥后进行连接。
