【西南08J901】 医疗建筑配件

西南08J901 医疗建筑配件
实施日期：2008年11月01日

设计说明

一、一般说明
1.1 本图集仅适用于一般医院、专科医院、社区医院设计。
1.2 所有靠墙（柱、梁）木作工程均需预留防腐木砖、木块。
1.3 池、台、柜等砖砌固定支座用MU7.5砖，M5水泥砂浆砌筑。
1.4 凡混凝土池、台内外转角均做成小圆角 (r=10)，瓷砖面角处贴成品阴阳角条。
1.5 金属配件除注明用螺钉、铆钉连接者外，均用电焊连接。
1.6 水池、台板等面层可由具体工程设计人员另选。
1.7 与池、台、柜等有关的上下水设备及管道安装均以具体工程施工图为准。
1.8 铝合金门窗按单体工程做法。
1.9 本图集除注明外，其余尺寸均以毫米 (mm) 为单位。

二、油漆
2.1 木构件一般采用调和漆一底二遍。
2.2 外露铁件刷红丹一道、铅油两遍。
2.3 所有油漆颜色均由具体工程确定。

三、面层做法
- 大理石：大理石面层，1:1氯丁橡胶粘合。
- 水磨石：1:2水泥白石子面层，1:3水泥砂浆找平层。
- 瓷砖：白瓷砖面层，1:1水泥砂浆或氯丁橡胶粘合，1:3水泥砂浆找平层。

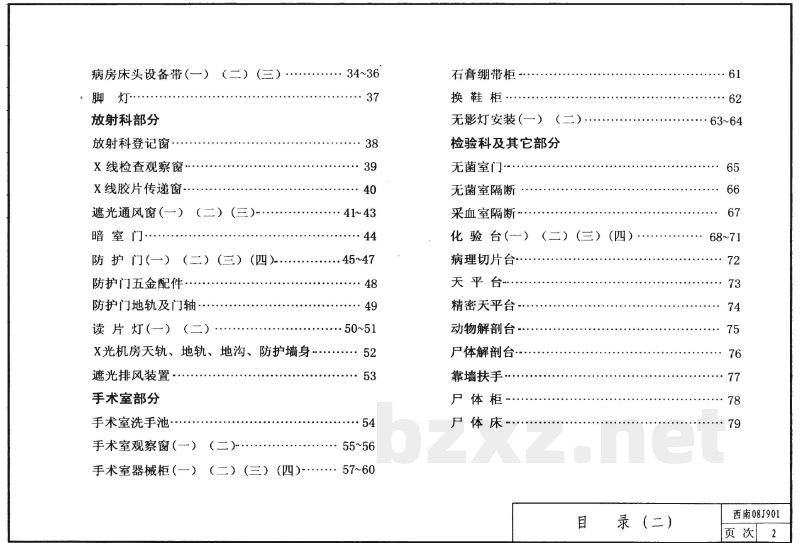

四、目录
(一) 门诊部分
- 洗涤池（含洗玻璃管池、洗瓶池、石膏池、石膏贮存池、胃镜冲洗池等）
- 口腔科暗沟
- 挂号、交款窗
- 挂号、交款、取药窗
- 化验、采血、送检窗
- 脑电图屏蔽室
- 耳鼻喉科隔音测听室

(二) 病房部分
- 洗婴池
- 拖报池
- 配餐
- 病室壁柜
- 病房床头设备带
- 脚灯

(三) 放射科部分
- 放射科登记窗
- X线检查观察窗
- X线胶片传递窗
- 遮光通风窗
- 暗室门
- 防护门（含防护门五金配件、防护门地轨及门轴）
- 读片灯
- X光机房天轨、地轨、地沟、防护墙身
- 遮光排风装置

(四) 手术室部分
- 手术室洗手池
- 手术室观察窗
- 手术室器械柜
- 石膏绷带柜
- 换鞋柜
- 无影灯安装

(五) 检验科及其它部分
- 无菌室门、无菌室隔断
- 采血室隔断
- 化验台
- 病理切片台、精密天平台
- 动物解剖台、人体解剖台
- 靠墙扶手、人体柜、人体床

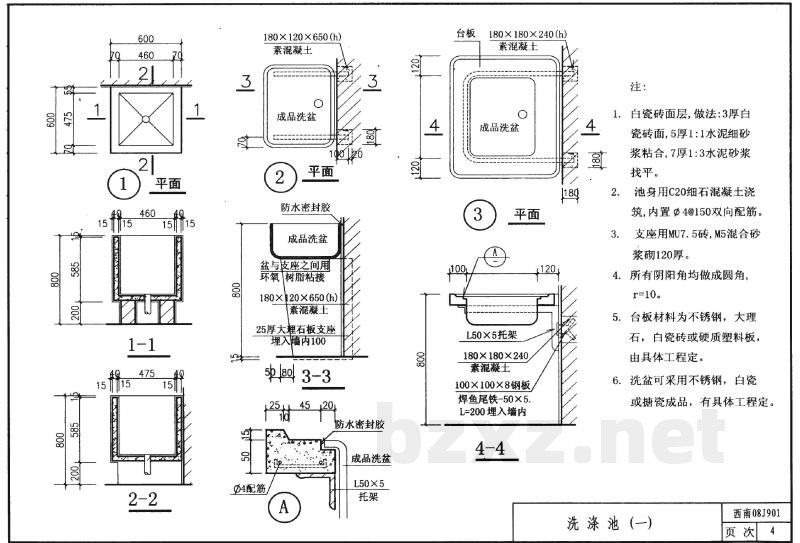

五、洗涤池施工要求
1. 池身采用C20细石混凝土浇筑，内置@4@150双向配筋。
2. 支座用MU7.5砖，M5混合砂浆砌筑120厚。
3. 所有阴阳角均做成圆角 (r=10)。
4. 台板材料为不锈钢、大理石、白瓷砖或硬质塑料板，由具体工程确定。
5. 洗盆可采用不锈钢、白瓷或糖瓷成品，由具体工程确定。
