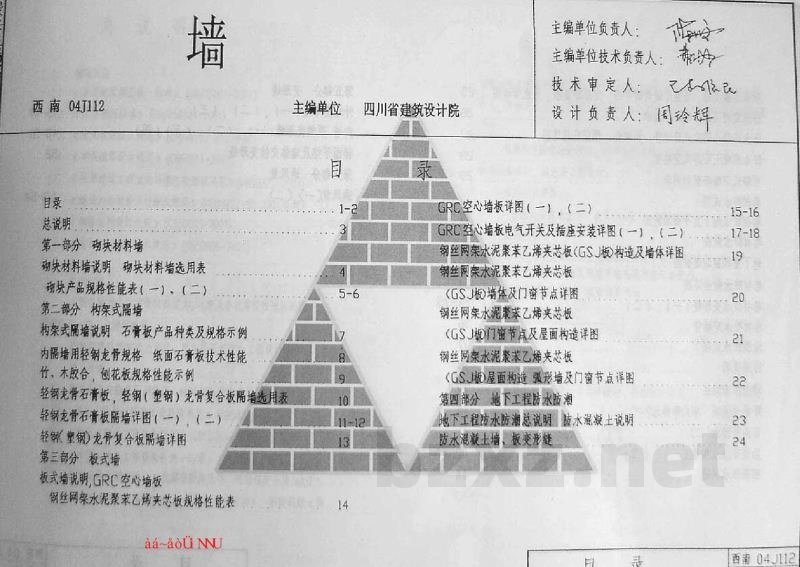

【西南04J112】 墙

西南04J112 建筑施工图集 总说明

第一部分 砌块材料墙
砌块材料墙说明
砌块材料选用表
砌块产品规格性能表

第二部分 构架式隔墙
构架式隔墙说明
石膏板产品种类及规格示例
内隔墙用轻钢龙骨规格
纸面石膏板技术性能
竹、木胶合板、刨花板规格性能示例
轻钢龙骨石膏板、轻钢（塑钢）龙骨复合板隔墙选用表
轻钢龙骨石膏板隔墙详图
轻钢（塑钢）龙骨复合板隔墙详图

第三部分 板式墙
板式墙说明
GRC空心墙板详图
GRC空心墙板电气开关及插座安装详图
钢丝网架水泥聚苯乙烯夹芯板（GSJ板）构造及墙体详图
钢丝网架水泥聚苯乙烯夹芯板（GSJ板）墙体及门窗节点详图
钢丝网架水泥聚苯乙烯夹芯板（GSJ板）屋面构造详图
钢丝网架水泥聚苯乙烯夹芯板（GSJ板）弧形墙及门窗节点详图

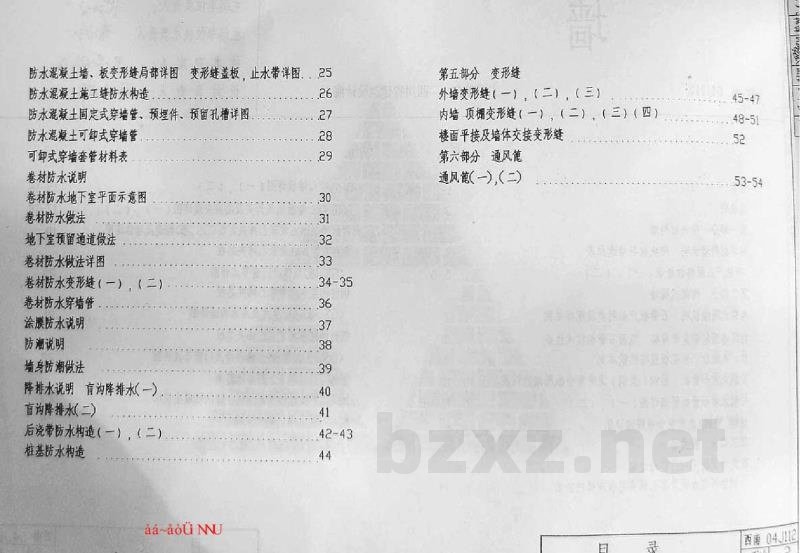

第四部分 地下工程防水防潮
地下工程防水防潮总说明
防水混凝土说明
防水混凝土墙、板变形缝局部详图
变形缝盖板、止水带详图
防水混凝土施工缝
防水构造
防水混凝土固定式穿墙管、预埋件、预留孔槽详图
可卸式穿墙套管材料表
卷材防水说明
卷材防水地下室平面示意图
卷材防水做法
卷材防水地下室预留通道做法
卷材防水做法详图
卷材防水变形缝详图
卷材防水穿墙管
涂膜防水说明
防潮说明
墙身防潮做法
降排水说明
盲沟降排水详图
后浇带防水构造
桩基防水构造

第五部分 变形缝
外墙变形缝详图
内墙顶棚变形缝详图
楼面拼接及墙体交接变形缝

第六部分 通风
通风篇

【编制依据】
1.1《房屋建筑制图统一标准》（GB/T5001-2001）
1.2《建筑制图标准》（GB/T50104-2001）
1.3《建筑设计防火规范》（GBJ16-87 2001年版）
1.4《建筑抗震设计规范》（GB50011-2001）
1.5《民用建筑工程室内环境污染控制规范》（GB50325-2001）
1.6《建筑内部装修设计防火规范》（GB50222-95 2001修订）
1.7《砌体结构设计规范》（GB50003-2001）
1.8《地下工程防水技术规范》（GB50108-2001）

【应用范围】
1. 本图集适用于抗震设防烈度为6-8度及非抗震设防地区的民用建筑和一般工业辅助建筑。
2. 图集以建筑围护墙为主体，墙体是否承重由工程设计确定。

【施工要求】
1. 施工质量应符合下列规范及标准的有关要求：
1.1 《混凝土结构工程施工及验收规范》（GB50204-2002）
1.2 《木模板工程施工及验收规范》（GB50203-2002）
1.3 《建筑工程施工质量验收统一标准》（GB50300-2001）
2. 在抗震设防建筑中，除另有注明外，砖的强度等级应为MU7.5，砌筑砂浆强度等级应≥M2.5（具体按工程设计），混凝土预制构件强度等级用C20，现浇用C15，钢筋为1级钢，本材一般为2级以上。
3. 木材含水率应不大于12%，凡木材与混凝土接地部分及预埋木砖均应做防腐处理。金属构件应先涂防锈漆，再面涂合漆。

【长度标注】
5.1 长度标注单位一般为：毫米（mm）。
5.2 选用方法：图集中的节点详图应按抗震设计规范中有关规定选用。在选用时，此图集与西南民用建筑结构通用图配套使用。

【砌块材料墙说明】
1. 砌块种类：
- 粘土空心砖、页岩空心砖
- 粉煤灰砖
- 混杂土小型空心砌块
- 煤渣混凝土空心小型砌块
- 陶粒混凝土空心砌块
- 加气混凝土砌块
2. 适用范围：
- 以上各种砌块适用于民用建筑及一般工业辅助建筑多层房屋的围护墙体以及阳台栏板等。
- 在以下部位使用混杂土砌块时必须采取相应措施：
1）建筑物及构筑物标高0.000以下：必须用C15混凝土填实。
2）处于浸水、高湿及有化学侵蚀的环境时：必须用C15混凝土填实。
3. 构造措施：
- 墙体的高厚比应按《砌体结构设计规范》（GB50003-2001）、《建筑抗震设计规范》（GB50011-2001）以及现行相关国家规范进行验算。
- 砌块砌筑前一天应对砌块进行洒水润湿；加气混凝土砌块施工时的含水率一般宜小于15%。
- 除混杂土砌块外，其他砌块墙体与钢筋混凝土梁、柱接缝处必须挂宽400-500mm、厚0.8mm的9×25孔钢板网以防抹灰开裂。
- 本图集若用于抗震设防烈度为6-8度及非抗震设防的多层砖房时，其构造措施详见西南03G601《多层砖房抗震构造图集》。
- 在墙体内设计暗管时，宜垂直埋设；水平埋设时宜预埋在各层的圈梁中；若无圈梁时应增设一水平现浇混凝土墙带。
- 空心砌块砌筑时：水平孔型砌块应水平砌筑，上下匹错缝搭接；竖孔砌块砌筑时要求上下匹对孔，错缝搭接。
- 砌块隔声性能应根据各地区不同厂家生产的砌块实测值确定，本图集只提供部分数据作为声学计算依据。

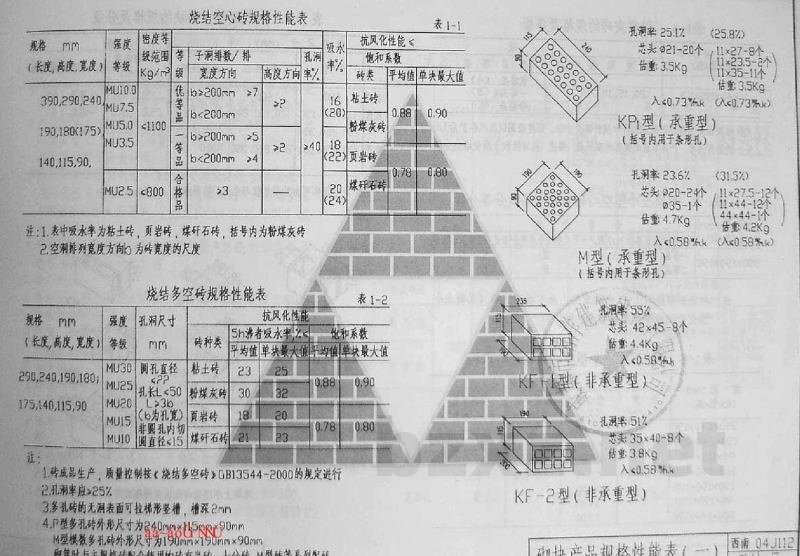

【砌块规格性能摘要】
1. 烧结空心砖：
- 规格：长度290mm，宽度90-240mm，高度115-240mm。
- 强度等级：MU10.0, MU7.5, MU5.0, MU3.5, MU2.5。
- 密度等级：≤800 kg/m³。
2. 烧结多孔砖：
- 规格：290x240x190mm, 290x240x180mm, 290x180x175mm, 140x115x90mm等。
- 强度等级：MU30, MU25, MU20, MU15, MU10。
- 孔洞率：约23.6% - 25.8%。
