【苏J04-2001】 TZPS住宅烟气集中排放系统

江苏省建筑配件通用图集 TZPS 住宅烟气集中排放系统 (苏J04-2001)

批准文号：苏建科 (2001) 145号
批准部门：江苏省建设厅
编制单位：南京建筑工程学院建筑设计研究院
协编单位：江苏省第二建筑设计研究院
发行单位：江苏省工程建设标准设计站
执行日期：2001年6月1日

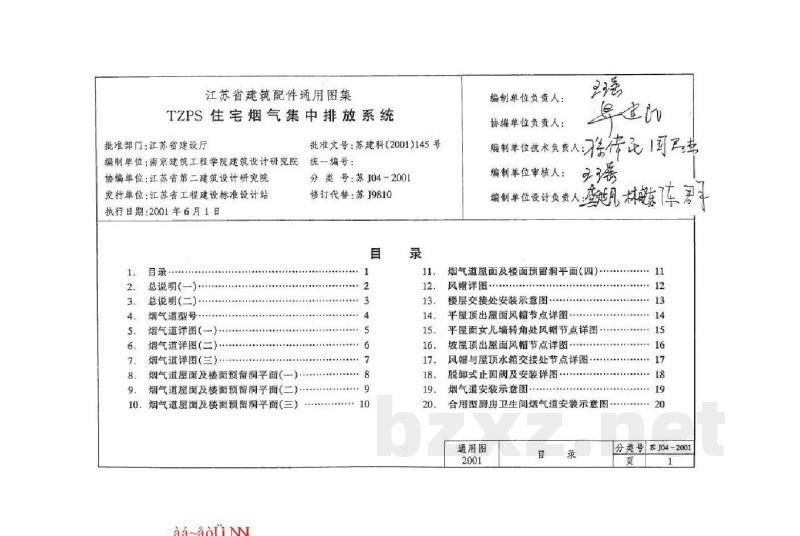

目录

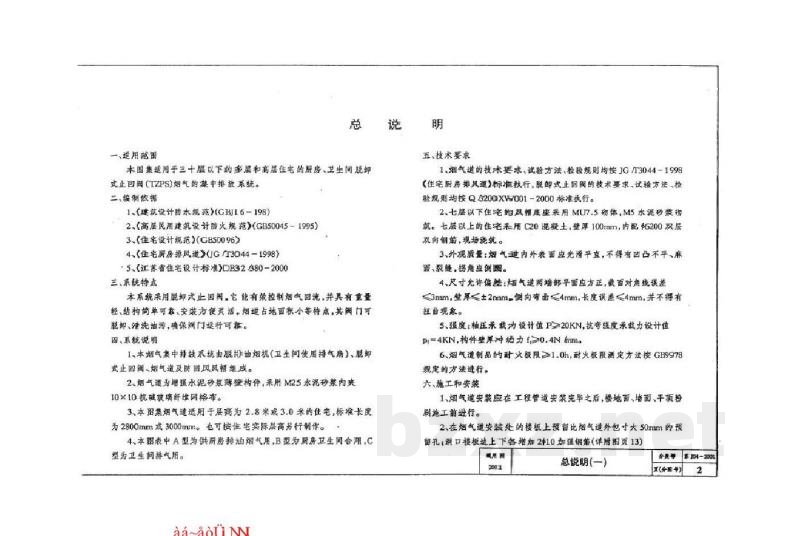

总说明 (一)

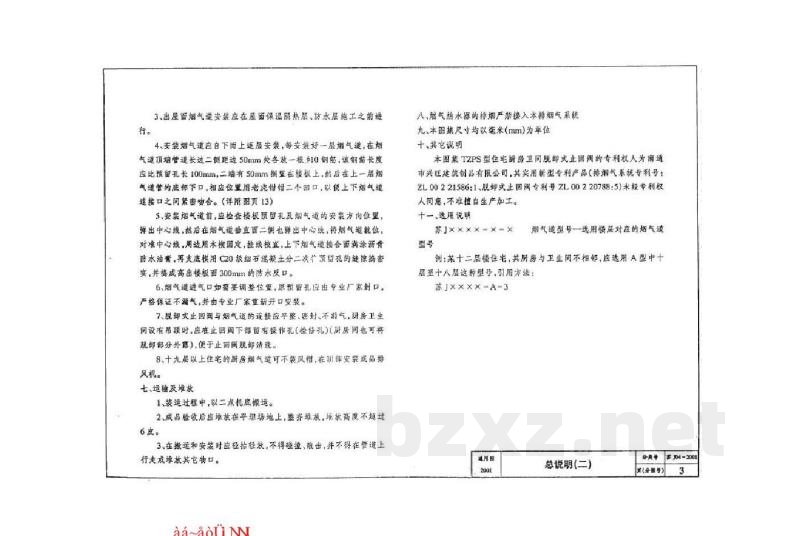

总说明 (二)
烟气道型号
烟气道详图 (一) 至 (四)
烟气道屋面及楼面预留洞平面 (一) 至 (四)
风帽详图
楼层交接处安装示意图
平屋面出屋面风帽节点详图
平屋面女儿墙转角处风帽节点详图
坡屋顶出屋面风帽节点详图
风帽与屋顶水箱交接处节点详图
脱卸式止回阀及安装详图
烟气道安装示意图
合用型厨房卫生间烟气道安装示意图

总说明 (一)
分类号：苏J04-2001
修订代替：苏J9810

一、适用范围
本图集适用于三十层以下的低层和高层住宅的厨房、卫生间使用脱卸式止回阀 (TZPS) 烟气的集中排放系统。

二、编制依据
1. 《建筑设计水规范》(GBJ/T 66-1985)
2. 《高层民用建筑设计防火规范》(GB50045-1995)
3. 《建筑设计规范》(GB50096-2002)
4. 《住宅厨房排风道》(JGT3044-1998)
5. 《江苏省住宅设计标准》(DB32380-2000)

三、系统特点
本系统采用脱卸式止回阀，能有效控制烟气回流，并具有重量轻、结构简单可靠、安装方便灵活、烟气占地面积小等特点，其风门可脱卸清洗油污，确保风门运行可靠。

四、系统说明
1. 本烟气集中排放系统由厨房排烟设备（如油烟机、卫生间使用排气扇）、脱卸式止回阀、烟气道及防回风风帽组成。
2. 烟气道为增强水泥薄壁构件，采用 M25 水泥砂浆内刷 10×10 抗碱玻璃纤维网格布。
3. 本图集烟气道适用于层高为 2.8 米或 3.0 米的住宅，标准长度为 2800mm 或 3000mm，也可根据住宅实际层高另行制作。
4. 本图表中：A 型为供厨房排油烟气用；B 型为厨房卫生间合用；C 型为卫生间排气用。

五、技术要求
1. 烟气道的技术要求、试验方法、检验规则均按 JGT3044-1998《住宅厨房排风道》标准执行；脱卸式止回阀的技术要求、试验方法、检验规则均按 Q8200XW/001-2000 标准执行。
2. 七层以下住宅的风帽底座采用 MU7.5 砌块、M5 水泥砂浆筑成；七层以上的住宅采用 C20 混凝土，壁厚 100mm，内配 FG200 双层双肋钢筋，现场浇筑。
3. 外观质量：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应圆滑。
4. 尺寸允许偏差：烟气道两端部表面应方正，面对角线误差 $\le$ 3mm，壁厚 $\le$ 2mm，侧向曲率 $\le$ 4mm，长度误差 $\le$ 4mm，并不得有扭曲现象。
5. 强度：轴压极限设计值 $P = 220 ext{KN}$；抗剪强度承载力设计值 $V_r = 4 ext{KN}$；构件壁面抗压强度 $f_c = 20.4 ext{N/mm}^2$。
6. 烟气道制品的耐火极限 $\ge 1.0 ext{h}$，耐火极限测定方法按 GB9978 规定的方法进行。

六、施工和安装
1. 烟气道安装应在工程管道安装完毕之后，楼地面、墙面、平顶粉刷施工前进行。
2. 在烟气道安装处的楼板上，应预留比烟气道外径大 50mm 的预留孔；楼板边上下各增加 210 加强钢筋（详见附图）。
3. 出屋面烟气道安装应在屋面保温、防水层施工之前进行。
4. 安装烟气道应自下而上逐层安装。每安装好一层烟气道，在烟气道顶端管身长过两侧边距 50mm 处各设一根 10mm 钢筋，该钢筋长度应比预留孔长 100mm，并有 50mm 嵌入在接板上，粘结后在上一层烟气道底部的下口预留凹口，以便上下烟气道连接口衔接配合。
5. 安装烟气道前，应检查楼板预留孔及烟气道安装方向位置，以中心线对正，并使用木模固定，确保垂直。上下烟气道接合面满涂防水油，并用 C20 级细石混凝土分二次灌注，灌筑高度应高出楼板面 300mm，并形成防水反坎。
6. 烟气道进气口应带调节盖罩，原预留孔应由专业厂家封口以保证不漏气，再由专业厂家重新开口安装。
7. 脱卸式止回阀与烟气道的连接应平整、密封、不漏气。厨房卫生间设有吊顶时，应在止回阀下部留有检修孔，以便脱卸清洗。
8. 十九层以上住宅的厨房烟气道可不装风帽，在顶部安装成品排风机。

七、运输及存放
1. 运输过程中应采取两点托底搬运。
2. 成品验收后应堆放在平整场地上，整齐堆放，堆放高度不得超过 6 层。
3. 运输和安装时应轻拿轻放，不得碰撞、抛掷，不得在管身上行走或堆放重物。

八、注意事项
热水器排烟严禁接入本排烟气系统。

九、单位
本图集尺寸均以毫米 (mm) 为单位。

十、其他说明
本图集 TZPS 型住宅厨房卫生间脱卸式止回阀的专利权人为南通市兴旺建筑制品有限公司。相关实用新型专利产品（排烟气门专利号：ZL00221586；脱卸式止回阀专利号：ZL00220788）经专利权人授权，不得擅自生产加工。

十一、选用说明
根据建筑总楼层数选用对应型号。例如：某十二层住宅，其厨房与卫生间不相邻，应选用 A 型，型号引用方法为：苏JXXX-A=3。

【烟气道型号规格表】
| 编号 | 烟气道型号 | 高 H (mm) | 宽 W (mm) | 长 L (mm) | 类型 | 适用层数 | 壁厚 (mm) | 预留洞尺寸 (mm) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | TZPS-A-1 | 250 | 300 | 3000 | 厨房用 | 6层及以下 | 10 | 300x350 |
| 2 | TZPS-A-2 | 250 | 350 | 3000 | 厨房用 | 7-9层 | 10 | 300x400 |
| 3 | TZPS-A-3 | 350 | 400 | 3000 | 厨房用 | 10-18层 | 15 | 400x450 |
| 4 | TZPS-A-4 | 350 | 450 | 3000 | 厨房用 | 19-24层 | 15 | 400x500 |
| 5 | TZPS-A-5 | 350 | 500 | 3000 | 厨房用 | 25-30层 | 15 | 400x550 |
| 6 | TZPS-B-1 | 250 | 300 | 3000 | 厨卫合用 | 6层及以下 | 10 | 300x350 |
| 7 | TZPS-B-2 | 250 | 350 | 3000 | 厨卫合用 | 7-9层 | 10 | 300x400 |
| 8 | TZPS-B-3 | 350 | 400 | 3000 | 厨卫合用 | 10-18层 | 15 | 400x450 |
| 9 | TZPS-B-4 | 350 | 450 | 3000 | 厨卫合用 | 19-24层 | 15 | 400x500 |
| 10 | TZPS-B-5 | 350 | 500 | 3000 | 厨卫合用 | 25-30层 | 15 | 400x550 |
| 11 | TZPS-C-1 | 250 | 250 | 3000 | 卫生间用 | $\le$15层 | 15 | 300x300 |
| 12 | TZPS-C-2 | 250 | 350 | 3000 | 卫生间用 | 16-30层 | 15 | 300x400 |
