标准简介/下载辽宁省建筑标准设计
建筑配件图集
常用木窗
统一编号：DBJT05—51
图 集 号：辽92J702
辽宁省建筑设计研究院编制
·1992·
常用木窗
| 主编单位负责人： | |
| 批准部门：辽宁省建设委员会 | 批准文号：辽建发(1993)157号 |
| 主编单位技术负责人： | |
| 主编单位：辽宁省建筑设计研究院 | 统一编号：DBJT05-51 |
| 技术审定人： | |
| 实行日期：1993年7月1日 | 图集号：辽92J702 |
| 设计负责人： |

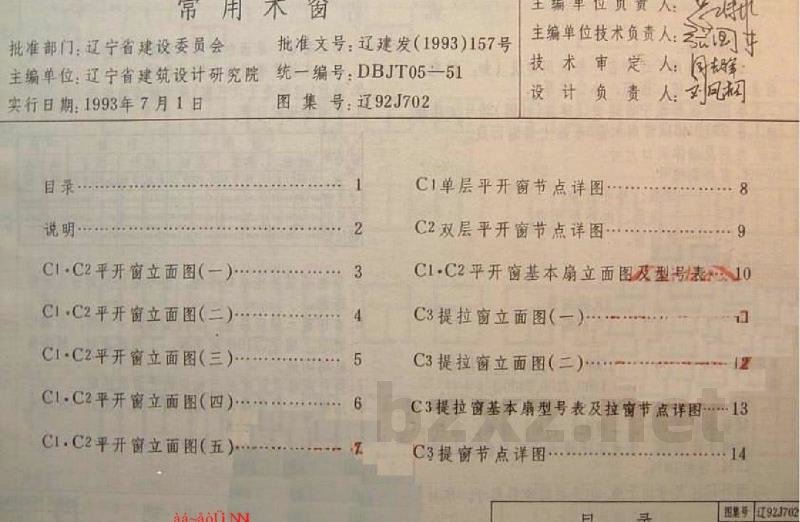

目 录
| 目录 .................................................... 1 | C1单层平开窗节点详图 .......................... 8 |
| 说明 ...................................................... 2 | C2双层平开窗节点详图 .......................... 9 |

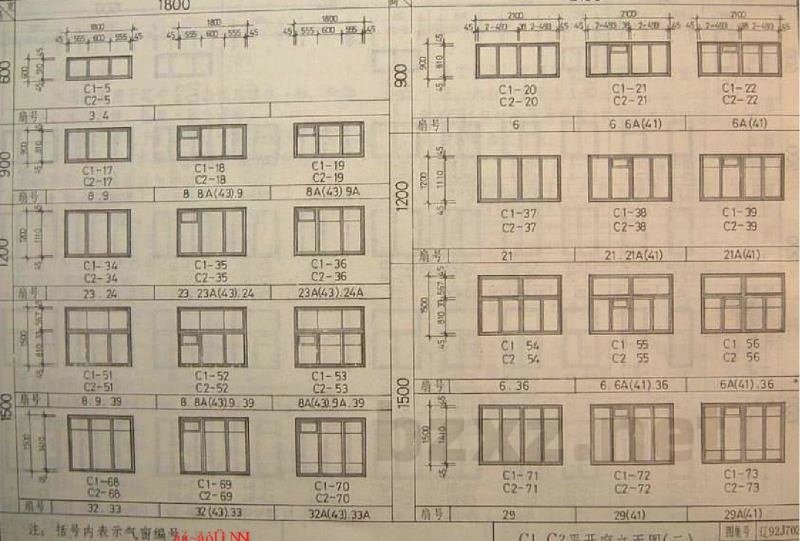

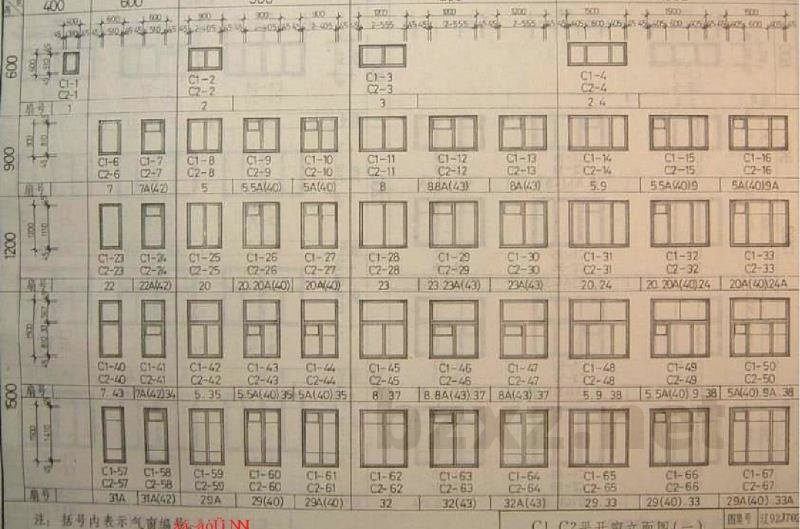

| C1·C2平开窗立面图(一) ......................... 3 | C1·C2平开窗基本扇立面图及型号表 .............. 10 |
| C1·C2平开窗立面图(二) ......................... 4 | C3提拉窗立面图(一) ............................ 11 |
| C1·C2平开窗立面图(三) ......................... 5 | C3提拉窗立面图(二) ............................ 12 |
| C1·C2平开窗立面图(四) ......................... 6 | C3提拉窗基本扇型号表及拉窗节点详图 .......... 13 |
| C1·C2平开窗立面图(五) ......................... 7 | C3提窗节点详图 .................................. 14 |
| 目 录 | |
|---|---|
| 图集号：辽92J702 | 页 1 |
åà·ãoÙ NN.

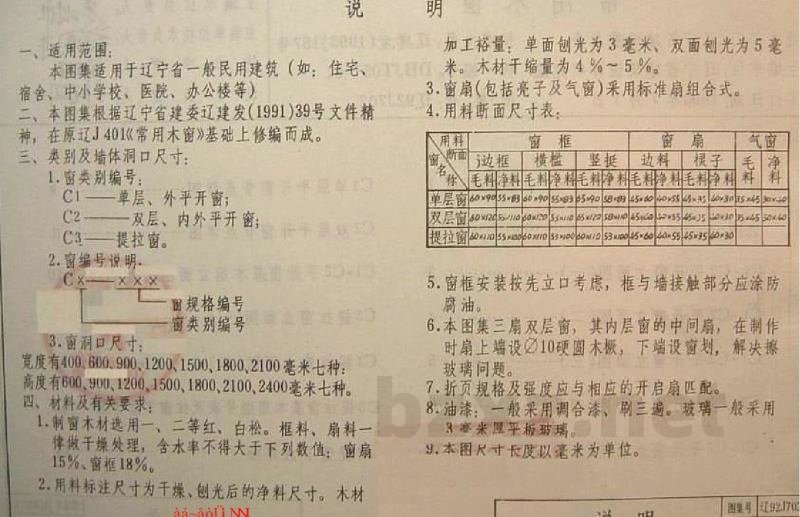

说 明
一、适用范围：
本图集适用于辽宁省一般民用建筑（如：住宅、宿舍、中小学校、医院、办公楼等）
二、本图集根据辽宁省建委辽建发(1991)39号文件精神，在原辽J401《常用木窗》基础上修编而成。
三、类别及墙体洞口尺寸：
- 窗类别编号：
- C1——单层、外平开窗；
- C2——双层、内外平开窗；
- C3——提拉窗。
- 窗编号说明：
C x — x × x
x —— 规格编号 C x —— 窗类别编号 - 窗洞口尺寸：
- 宽度有400,600,900,1200,1500,1800,2100毫米七种；
- 高度有600,900,1200,1500,1800,2100,2400毫米七种。
四、材料及有关要求：
- 制窗木材选用一、二等红、白松。框料、扇料一律做干燥处理，含水率不得大于下列数值：窗扇15%、窗框18%。
- 用料标注尺寸为干燥、刨光后的净料尺寸。木材加工裕量：单面刨光为3毫米、双面刨光为5毫米。木材干缩量为4%～5%。
五、窗扇(包括亮子及气窗)采用标准扇组合式。
六、用料断面尺寸表：
| 名称 | 窗框 | 窗扇 | 气窗 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 边框 (毛料) |
横梃 (净料) |
竖挺 (毛料) |
边梃 (净料) |
中梃 (毛料) |
压条 (净料) |
亮子 (毛料) |
气窗 (净料) |
|||
| 单层窗 | 40×90 | 55×63 | 40×90 | 55×63 | 40×83 | 52×57 | 40×60 | 50×55 | — | |
| 双层窗 | 40×105 | 55×78 | 40×105 | 55×78 | 40×93 | 52×67 | 40×60 | 50×55 | — | |
| 提拉窗 | 40×105 | 55×78 | 40×105 | 55×78 | — | — | — | |||
- 窗框安装按先立口考虑，框与墙接触部分应涂防腐油。
- 本图集三扇双层窗，其内层窗的中间扇，在制作时扇上端设Ø10硬圆木榫，下端设窗划，解决擦玻璃问题。
- 折页规格及强度应与相应的开启扇匹配。
- 油漆：一般采用调合漆、刷三遍。玻璃一般采用3毫米厚平板玻璃。
- 本图尺寸长度以毫米为单位。
图集号 辽92J700
页 2
