【闽2004G106】 钢筋混凝土预制桩

福建省建筑标准设计：钢筋混凝土预制桩
图集号：闽2004G106 | 统一编号：DBJT13-62
批准部门：福建省建设厅
组织单位：福建省建设科技发展促进中心
主编单位：福建省建筑设计研究院
实行日期：2004年3月1日
批准文号：闽建科[2004]1号

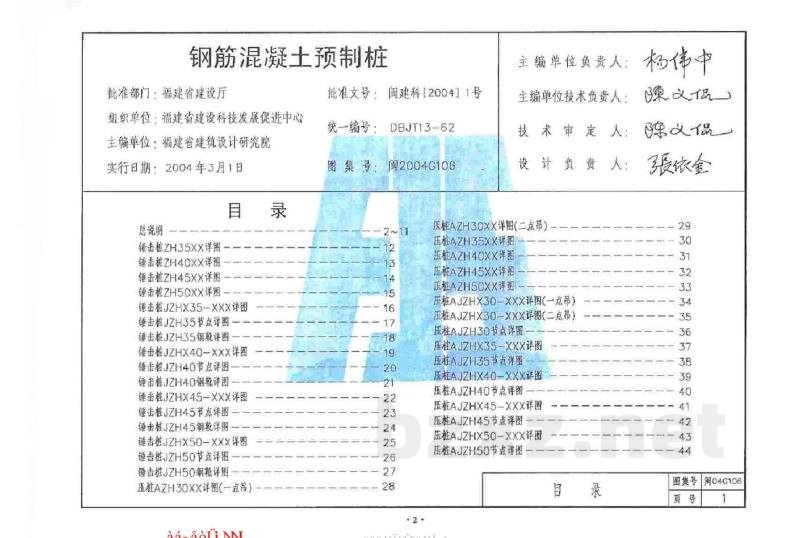

目录：
总说明
锤击桩系列详图（ZH35XX, ZH40XX, ZH45XX, JZH35, JZH40, JZH45, JZH50)
压桩系列详图（AZH30XX, AZH35XX, AZH40XX, AZH45XX, AZH50XX）

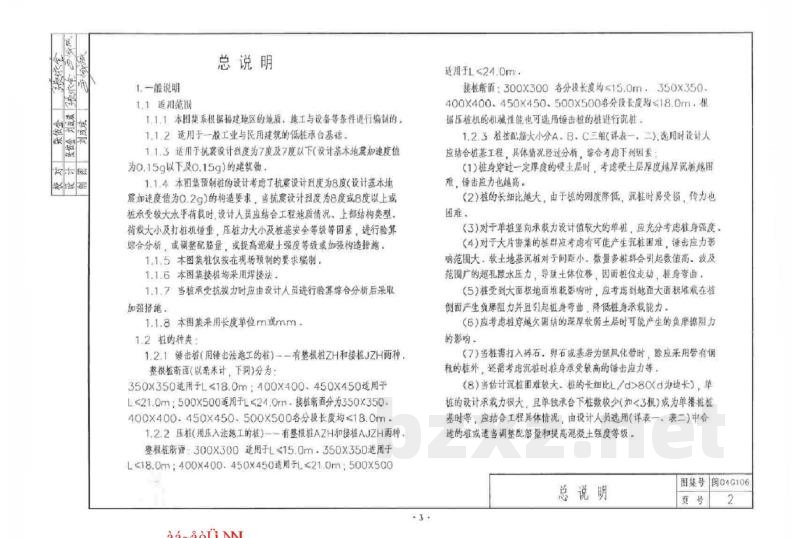

1. 总说明
1.1 适用范围
1.1.1 本图集系根据福建省的地质、施工与设备等条件进行编制的。
1.1.2 适用于一般工业与民用建筑的低桩承台基础。
1.1.3 适用于抗震设计烈度为7度及7度以下（设计基本地震加速度值为0.15g以下）的建筑物。
1.1.4 本图集预制桩的设计考虑了抗震设计烈度为8度（设计基本地震加速度值为0.2g）的构造要求。当抗震设计烈度为8度或8度以上，或承受较大水平荷载时，设计人员应结合工程地质情况、地基结构类型、桩长及桩径、桩身承载力、压桩力大小及桩基安全等级等因素，进行验算综合分析，或调整配筋量，或提高混凝土强度等级或加强构造措施。
1.1.5 本图集仅按在现场预制的要求编制。
1.1.6 本图集接桩均采用焊接法。
1.1.7 当桩承受抗力时，应由设计人员进行验算综合分析后采取加强措施。
1.1.8 本图集采用长度单位为 m 或 mm。

1.2 桩种类
1.2.1 锤击桩（用锤击法施工的桩，有整根桩ZH和接桩JZH两种）：
整桩断面（以嘉来计，下同）分为：
- 350×350：适用于 L $le$ 18.0m
- 400×400、450×450：适用于 L < 21.0m
- 500×500：适用于 L < 24.0m
接桩断面分为：350×350、400×400、450×450、500×500，各分段长度均为 18.0m。

1.2.2 压桩（用压入法施工的桩，有整根桩AZH和接桩AJZH两种）：
整桩断面分为：
- 300×300：适用于 L $le$ 15.0m
- 350×350：适用于 L < 18.0m
- 400×400、450×450：适用于 L < 21.0m
- 500×500：适用于 L < 24.0m
接桩断面分为：300×300、350×350、400×400、450×450、500×500，各分段长度均为 18.0m。

1.3 桩基选用注意事项
（1）桩身穿过一定厚度的硬土层时，应考虑硬土层厚度引起的桩身受力，锤击力也越高。
（2）桩的长细比过大，由于受力降低，沉桩时易受损，传力也困难。
（3）对于单桩承受抗力设计值较大的单桩，应充分考虑桩身弯曲度。
（4）对于大面积锤击的桩群，应考虑可能产生的抗震困难；锤击应力影响范围大，软土地基中间距小、数量多的桩群会引起数值高、范围广的超孔隙水压力，导致土体位移、地面走动、桩身弯曲。
（5）当桩受到大面积地面堆载影响时，应考虑到地面大面积堆载在桩侧面产生负摩阻力，并且引起桩身弯曲，降低桩身承载能力。
（6）应考虑桩穿越深厚软弱土层时可能产生的负摩阻力的影响。
（7）当桩需打入碎石或基岩为微风化带时，应采用带有桩靴的桩，并考虑沉桩时桩身承受较高的锤击应力等。
（8）当估计沉桩困难较大，桩的长细比 L/d > 80d，单桩的设计承载力很大，且单独承台下桩数较少（如3根）或为单排桩基时，应结合工程具体情况，由设计人员选用合适桩型或适当调整配筋量并提高混凝土强度等级。

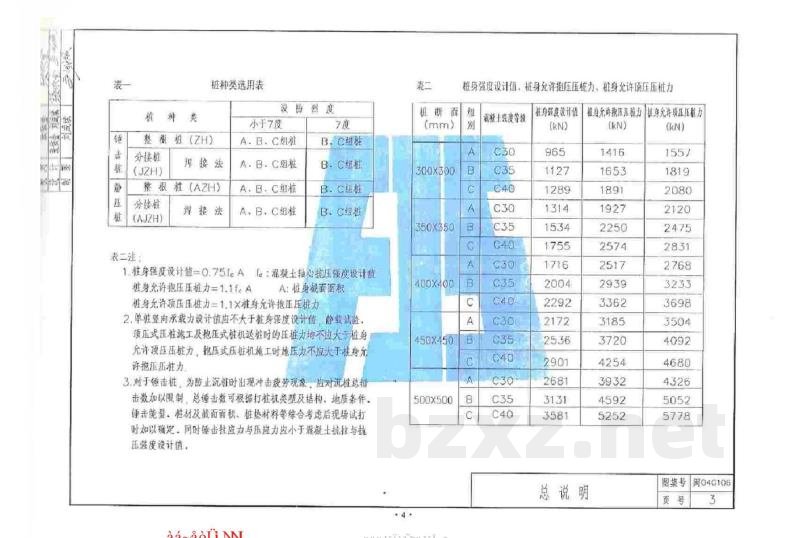

[设计参数参考表]
桩身强度设计值、桩身允许压桩力、桩身允许顶压压力等随断面尺寸变化情况：
- 300×300：强度值 965 kN / 承载力 1416 kN / 压力值 1557 kN
- 350×350：强度值 1127 kN / 承载力 1653 kN / 压力值 1879 kN
- 400×400：强度值 1289 kN / 承载力 1891 kN / 压力值 2080 kN
- 450×450：强度值 1314 kN / 承载力 1927 kN / 压力值 2120 kN
- 500×500：强度值 1534 kN / 承载力 2250 kN / 压力值 2475 kN
（注：具体设计值请参考完整技术参数表）

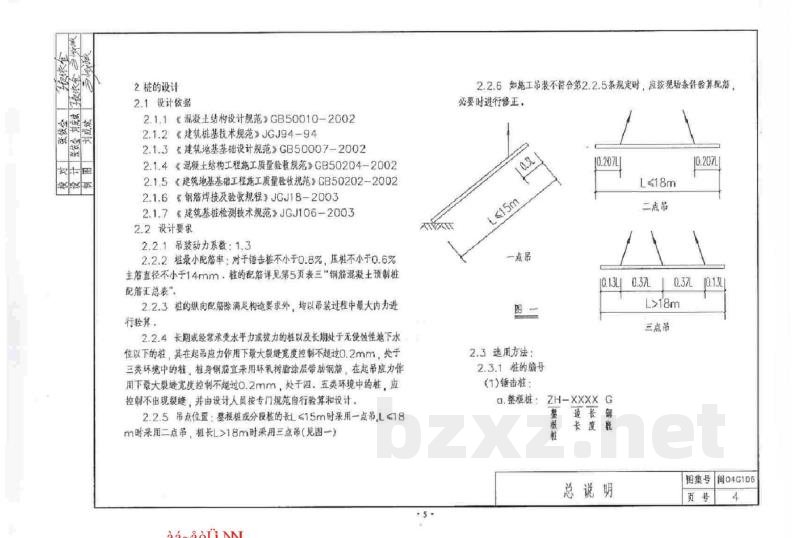

2. 桩的设计
2.1 设计依据
2.1.1 《混凝土结构设计规范》 GB50010-2002
2.1.2 《建筑基础设计技术规范》 JGJ94-94
2.1.3 《建筑地基基础设计规范》 GB50007-2002
2.1.4 《混凝土结构工程施工质量验收规范》 GB50204-2002
2.1.5 《建筑地基基础工程施工质量验收规范》 GB50202-2002
2.1.6 《钢筋焊接及验收规程》 JGJ18-2003
2.1.7 《建筑桩基检测技术规范》 JGJ106-2003

2.2 设计要求
2.2.1 吊装动力系数：1.3
2.2.2 桩最小配筋率：对于锤击桩不小于0.8%，压桩不小于0.6%；主筋直径不小于14mm。桩的配筋详见“钢筋混凝土预制桩配筋汇总表”。
2.2.3 桩身纵向配筋除满足构造要求外，均以吊装过程中最大内力进行验算。
2.2.4 对于处于抗震设计烈度为8度或8度以上，或承受较大水平荷载的桩，以及长期处于无腐蚀性地下水位以下的桩，其在起吊应力作用下最大裂缝宽度控制不超过0.2mm。处于三类环境中的桩，桩身混凝土宜采用环氧树脂涂层带肋钢筋，并控制裂缝宽度不超过0.2mm。对于处于四类、五类环境中的桩，应控制不出现裂缝，并由设计人员按专门规范自行验算设计。
2.2.5 吊点位置：整桩长 $L le 15m$ 时采用一点吊；$L le 18m$ 时采用二点吊；$L > 18m$ 时采用三点吊。
2.2.6 如施工吊装不符合第2.2.5条规定，应按现场情况进行配筋修正。

2.3 选用方法
2.3.1 桩的编号：
（1）锤击桩：整桩编号为 ZH-XXXXG，接桩编号为 JZH-XXXXG。
（2）压桩：整桩编号为 AZH-XXXXG，接桩编号为 AJZH-XXXXG。
