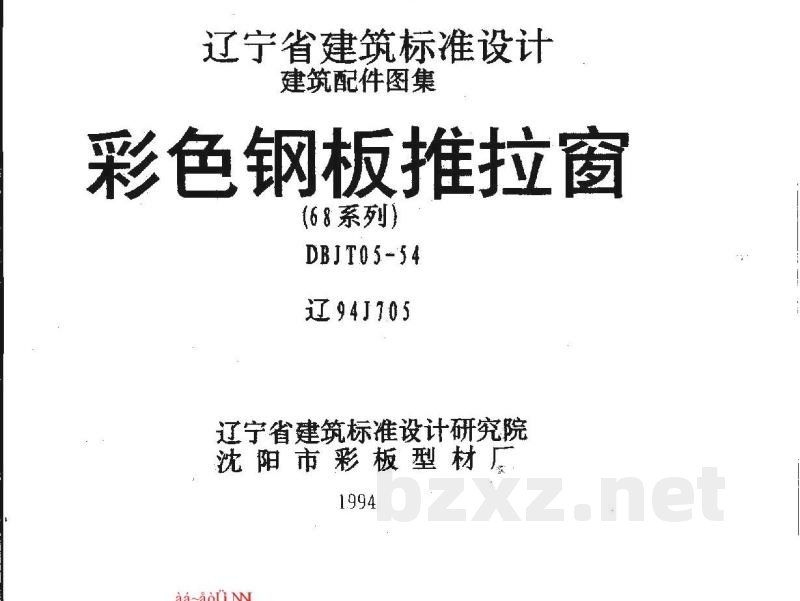

标准简介/下载辽宁省建筑标准设计
建筑配件图集
彩色钢板推拉窗
（68系列）
DBJT05-54
辽94J705
辽宁省建筑标准设计研究院
沈阳市彩板型材厂
1994

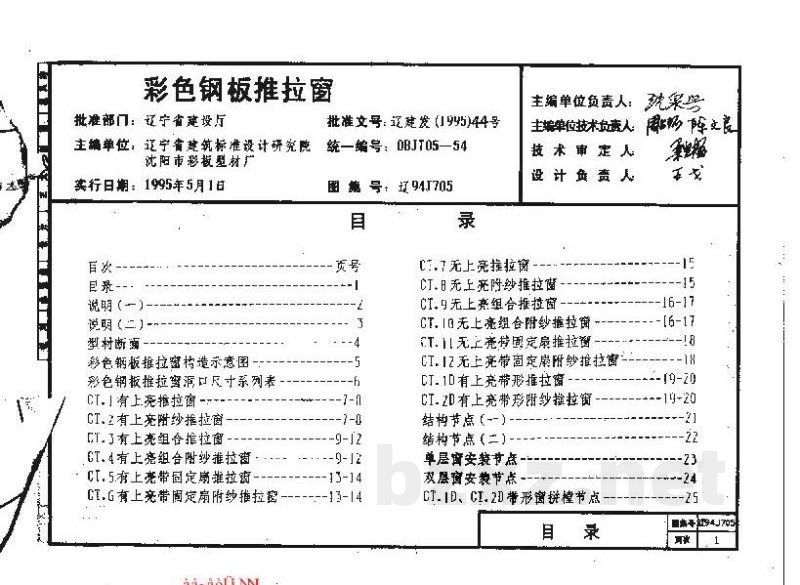

彩色钢板推拉窗
| 批准部门：辽宁省建设厅 批准文号：辽建发(1995)44号 |
主编单位负责人：沈荣兴 主编单位技术负责人： 技术审定人： 设计负责人：王戈 |
|
| 主编单位：辽宁省建标标准设计研究院 沈阳市彩板型材厂 统一编号：DBJT05-54 |
||
| 实行日期：1995年5月1日 图集号：辽94J705 | ||
目 录
| 目录 | 页号 | 页号 | |
|---|---|---|---|
| 说明（一） | 2 | CT.7无上亮推拉窗 | 15 |
| 说明（二） | 3 | CT.8无上亮附纱推拉窗 | 15 |
| 型材断面 | 4 | CT.9无上亮组合推拉窗 | 16-17 |
| 彩色钢板推拉窗构造示意图 | 5 | CT.10无上亮组合附纱推拉窗 | 16-17 |

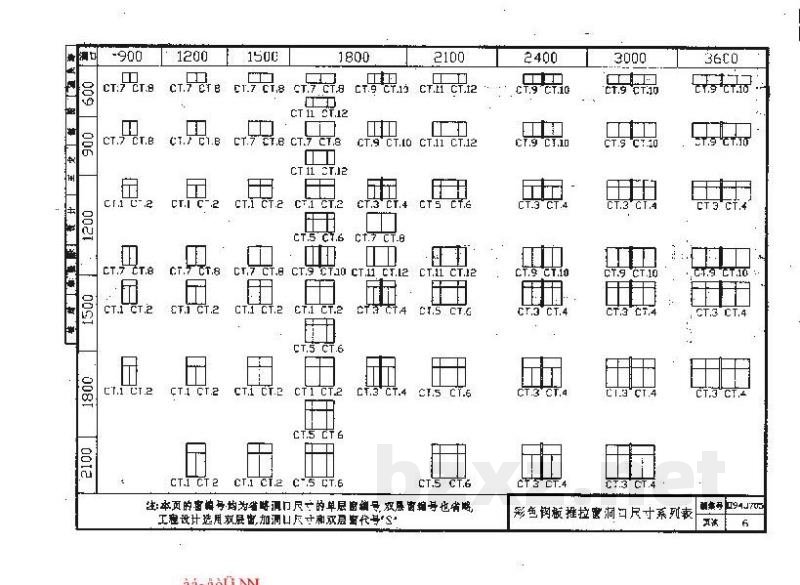

| 彩色钢板推拉窗洞口尺寸系列表 | 6 | CT.11无上亮带固定扇推拉窗 | 18 |
| CT.1有上亮推拉窗 | 7-8 | CT.12无上亮带固定扇附纱推拉窗 | 18 |
| CT.2有上亮附纱推拉窗 | 7-8 | CT.1D有上亮带形推拉窗 | 19-20 |
| CT.3有上亮组合推拉窗 | 9-12 | CT.2D有上亮带形附纱推拉窗 | 19-20 |
| CT.4有上亮组合附纱推拉窗 | 9-12 | 结构节点（一） | 21 |
| CT.5有上亮带固定扇推拉窗 | 13-14 | 结构节点（二） | 22 |
| CT.6有上亮带固定扇附纱推拉窗 | 13-14 | 单层窗安装节点 | 23 |
| 双层窗安装节点 | 24 | ||
| CT.1D、CT.2D带形窗拼樘节点 | 25 |
| 图集号 | 辽94J705 |
|---|---|
| 目 录 | 页次：1 |
说 明
一、概述
- 本图集洞口尺寸符合GBJ5824-36《建筑门窗洞口尺寸系列》。
- 本图集双层推拉窗性能
气密性：0.75m³/(m·h) (2级)
水密性：250Pa (1级)
抗风压性：3000Pa (2级)
保温性：K_w = 2.75W/(m²·k) (2级) - “辽宁省彩色钢板推拉窗(68系列)”确定其代号为LSECT。本图集推拉窗以镀锌钢板为基板，两面涂漆多道具有优异装饰效果、附着力强、抗腐蚀性能好的彩色涂料的“彩色钢板”冷轧成型的异型料制造，可长期保持色泽如初。盐雾试验750小时，涂层不起泡、无锈蚀。
- 本图集推拉窗外观分为深棕、红、墨绿、白、象牙黄等颜色供用户选用，工程设计选用时需注明。
二、适用范围
- 本图集推拉窗适用于住宅、宾馆、办公楼、饭店、商店、医疗、科研、图书馆等民用建筑，也通用于部分工业建筑。
- 本图集供设计选用、订货和施工安装使用。对非标准规格、结构要求的产品，由用户与制造厂商定。
三、设计选型及编号
- 本图集所示为外视立面图，图注尺寸皆以毫米为单位。
- 本图集推拉窗分为有上亮与无上亮两种基本类型，每一类型包括六种型式。以立面图编号相区别，详见下表：
| 类型 | LSECT. 编号 | 名称 |
|---|---|---|
| 有上亮 | CT.1 | 有上亮推拉窗 |
| CT.2 | 有上亮组合推拉窗 | |
| CT.3 | 有上亮组合推拉窗 | |
| CT.4 | 有上亮固定扇组合推拉窗 | |
| CT.5 | 有上亮单固定扇推拉窗 | |
| CT.6 | 有上亮等固定扇组合推拉窗 | |
| 无上亮 | CT.7 | 无亮推拉窗 |
| CT.8 | 无亮组合推拉窗 | |
| CT.9 | 无亮固定扇推拉窗 | |
| CT.10 | 无亮组合推拉窗 | |
| CT.11 | 无亮单固定扇推拉窗 | |
| CT.12 | 无亮等固定扇组合推拉窗 |
推拉窗代号：L 辽宁 SG----彩色钢板
CT----推拉窗 S----双层
立面图编号：1-6-----有上亮 7-12-----无上亮
