标准简介/下载辽宁省建筑标准设计
建筑构造图集
室外装修
统一编号：DBJT05—63
图集号：辽93J1001
抚顺市建筑设计研究院
1994. 4
室外装修
| 批准部门：辽宁省建设厅 | 批准文号：辽建发(1995)13号 | ||||||
| 主编单位：抚顺市建筑设计研究院 | 统一编号：DBJT05-63 | ||||||
| 实行日期：1995年3月1日 | 图集号：辽93J1001 | ||||||
| 主编单位负责人： | 张平 | 技术审定人： | |||||
| 主编单位技术负责人： | 洪毅 | 设计负责人： | 李绍敬 | ||||

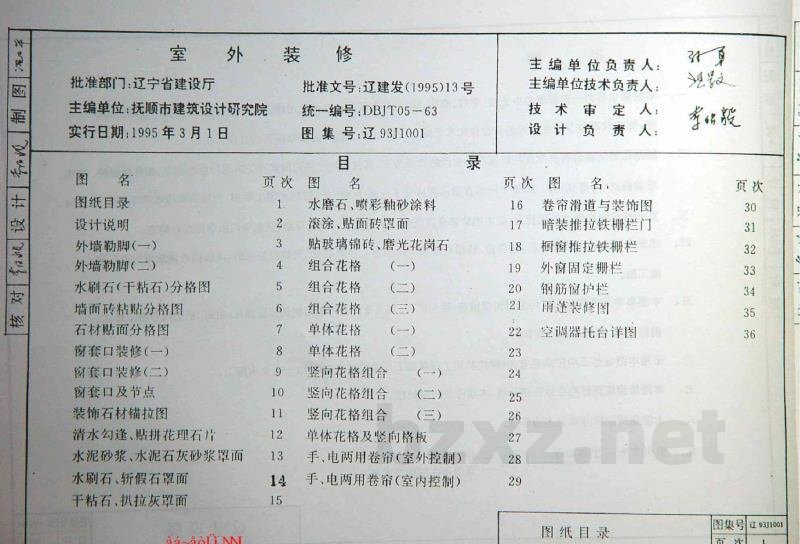

目录
| 图名 | 页次 | 图名 | 页次 | 图名 | 页次 |
|---|---|---|---|---|---|
| 图纸目录 | 1 | 水磨石、喷彩釉砂涂料 | 16 | 卷帘滑道与装饰图 | 30 |
| 设计说明 | 2 | 滚涂、贴面砖罩面 | 17 | 暗装推拉铁栅栏门 | 31 |

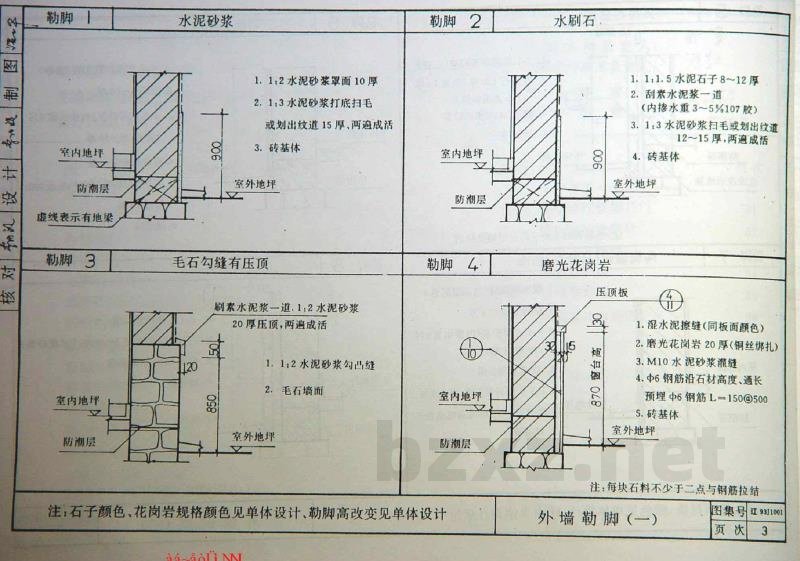

| 外墙勒脚（一） | 3 | 贴玻璃锦砖、磨光花岗石 | 18 | 橱窗推拉铁栅栏 | 32 |

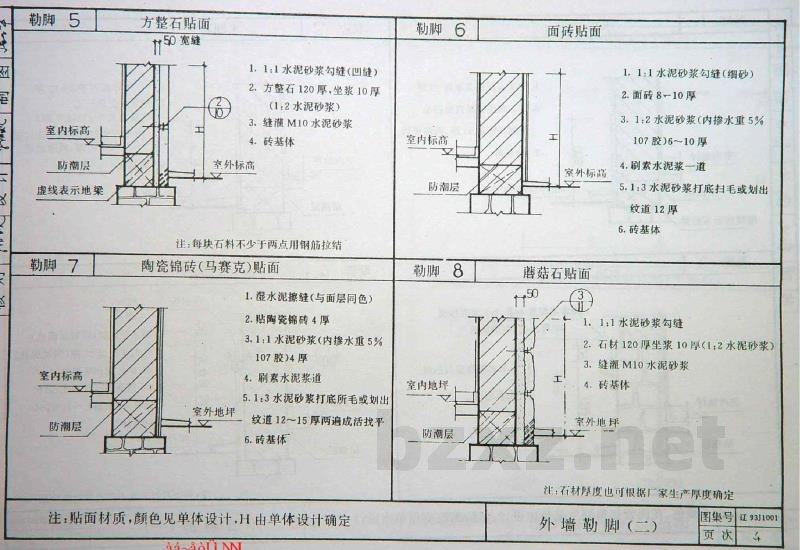

| 外墙勒脚（二） | 4 | 组合花格（一） | 19 | 外窗固定栅栏 | 33 |
| 水刷石(干粘石)分格图 | 5 | 组合花格（二） | 20 | 钢筋窗护栏 | 34 |
| 墙面砖粘贴分格图 | 6 | 组合花格（三） | 21 | 雨蓬装修图 | 35 |
| 石材贴面分格图 | 7 | 单体花格（一） | 22 | 空调器托台详图 | 36 |
| 窗套口装修(一) | 8 | 单体花格（二） | 23 | ||
| 窗套口装修(二) | 9 | 竖向花格组合（一） | 24 | ||
| 窗套口及节点 | 10 | 竖向花格组合（二） | 25 | ||
| 装饰石材锚拉图 | 11 | 竖向花格组合（三） | 26 | ||
| 清水勾逢、贴拼大理石片 | 12 | 单体花格及竖向格板 | 27 | ||
| 水泥砂浆、水泥石灰砂浆罩面 | 13 | 手、电两用卷帘（室外控制） | 28 | ||
| 水刷石、斩假石罩面 | 14 | 手、电两用卷帘（室内控制） | 29 | ||
| 干粘石、扒拉灰罩面 | 15 |
图纸目录
图集号：辽93J1001
页次：1

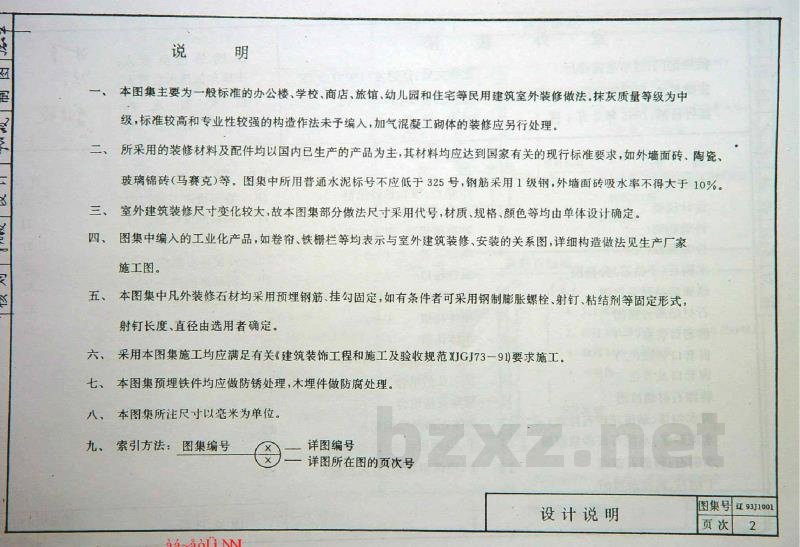

说 明
一、本图集主要为一般标准的办公楼、学校、商店、旅馆、幼儿园和住宅等民用建筑室外装修做法。抹灰质量等级为中级，标准较高和专业性较强的构造作法未予编入，加气混凝土砌体的装修应另行处理。
二、所采用的装修材料及配件均以国内已生产的产品为主，其材料均应达到国家有关的现行标准要求，如外墙面砖、陶瓷玻璃锦砖（马赛克）等。图集中所用普通水泥标号不应低于325号，钢筋采用1级钢，外墙面砖吸水率不得大于10%。
三、室外建筑装饰尺寸变化较大，故本图集部分做法尺寸采用代号，材质、规格、颜色等均由单体设计确定。
四、图集中编入的工业化产品，如卷帘、铁栅栏等均表示与室外建筑装修、安装的关系图，详细构造做法见生产厂家施工图。
五、本图集中凡外装修石材均采用预埋钢筋、挂勾固定，如有条件者可采用钢制膨胀螺栓、射钉、粘结剂等固定形式，射钉长度、直径由选用者确定。
六、采用本图集施工均应满足有关《建筑装饰工程施工及验收规范》(JGJ73-91)要求施工。
七、本图集预埋铁件均应做防锈处理，木埋件做防腐处理。
八、本图集所注尺寸以毫米为单位。
九、索引方法：图集编号 —— 详图编号
（x）—— 详图所在图的页次号
