【苏G9401】 120预应力混凝土空心板图集（冷扎带肋钢筋）

江苏省结构构件标准图集
苏G9401：120预应力混凝土空心板图集（冷轧带肋钢筋）

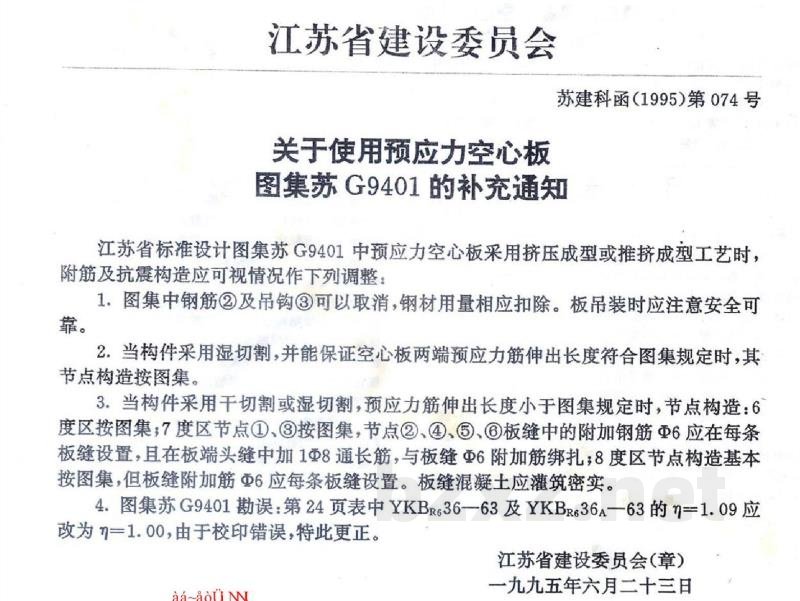

关于使用预应力空心板的补充通知（苏建科函〔1995〕第074号）：
针对图集苏G9401中预应力空心板采用挤压成型或推挤成型工艺时，附筋及抗震构造应可视情况作下列调整：
1. 图集中钢筋②及吊钩③可以取消，钢材用量相应扣除。
2. 当构件采用湿切割，并能保证空心板两端预应力筋伸出长度符合图集规定时，其节点构造按图集执行。
3. 当构件采用干切割或湿切割，且预应力筋伸出长度小于图集规定时，节点构造要求如下：
- 6度区节点：按图集执行。
- 7度区节点：节点①、③按图集执行；板缝中的附加钢筋Φ6应在每条板缝设置，且在板端头缝中加1Φ8通长筋，与板缝Φ6附加筋绑扎。
- 8度区节点：基本按图集执行，但板缝附加筋Φ6应在每条板缝设置。板缝混凝土应灌筑密实。
4. 图集苏G9401勘误：第24页表中YKBR63663及YKBR36A—63的n=1.09应改为n=1.00（原为校印错误）。

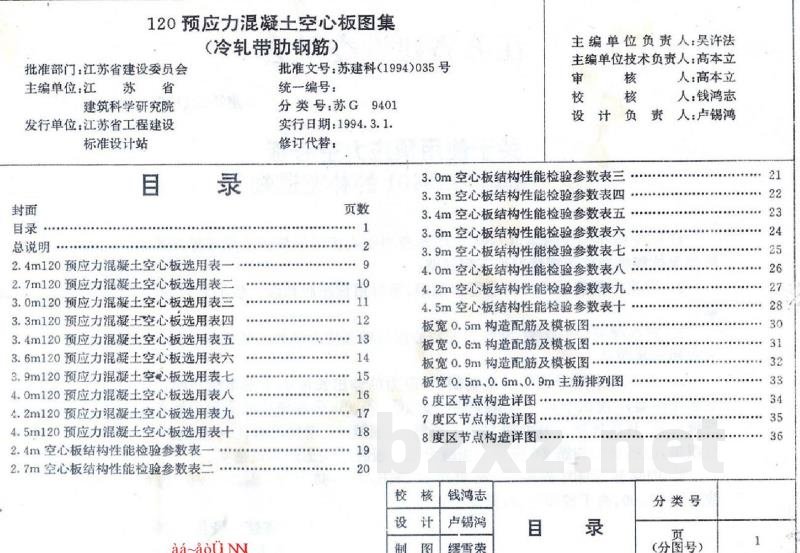

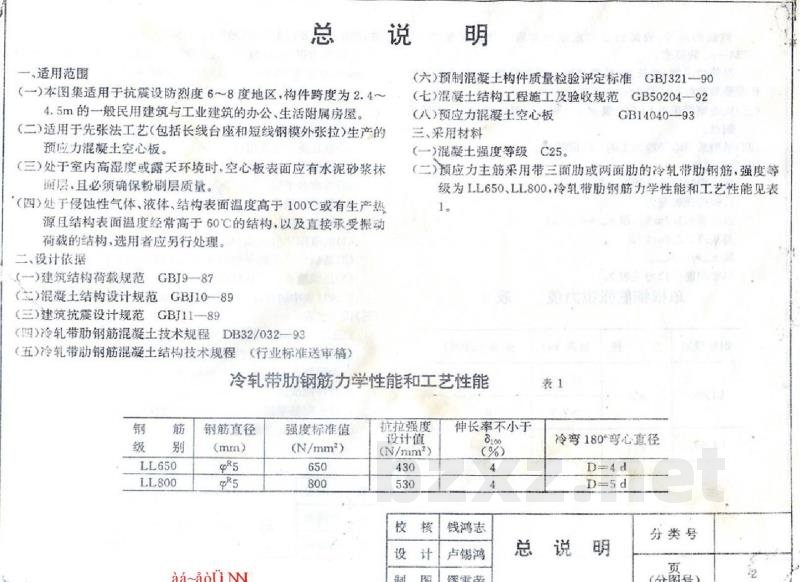

总说明
一、适用范围
（一）本图集适用于抗震设防烈度6～8度地区，构件跨度为2.4~4.5m的一般民用建筑与工业建筑的办公及生活附属房屋。
（二）适用于先张法工艺（包括长线台座和短线钢模外张拉）生产的预应力混凝土空心板。
（三）处于室内高湿度或露天环境时，空心板表面应有水泥砂浆抹面层，且必须确保粉刷层质量。
（四）处于侵蚀性气体、液体环境，或结构表面温度高于100℃，或有热源且结构表面温度经常高于60℃的结构，以及直接承受振动载荷的结构，选用者应另行处理。

二、设计依据
（一）《建筑结构荷载规范》GBJ08—87
（二）《混凝土结构设计规范》GBJ10—89
（三）《建筑抗震设计规范》GBJ1189
（四）《冷轧带肋钢筋混凝土技术规程》DB32/032—93
（五）《冷轧带肋钢筋混凝土结构技术规程》（行业标准送审稿）
（六）《混凝土结构工程施工及验收规范》GB50204—92
（七）《预应力混凝土空心板》

三、采用材料
（一）混凝土强度等级：C25 (GB14040-93)。
（二）顶应力主筋：采用带三面肋或两面肋的冷轧带肋钢筋，强度等级为LL650或LL800。
- LL650：抗拉强度设计值 430 N/mm²，伸长率 $\ge$ 4%。
- LL800：抗拉强度设计值 530 N/mm²，伸长率 $\ge$ 4%。
钢筋的尺寸、表面质量和重量偏差应符合 GB13788—92 的要求。钢筋的强度、伸长率、冷弯试验应逐盘检验；尺寸、表面质量和重量偏差每批抽取5%，且不少于5盘。
（三）构造钢筋：采用LL550级Φ4冷轧带肋钢筋或Φ4冷拔低碳钢丝。
（四）吊钩：采用未经冷加工的I级钢筋Φ6。

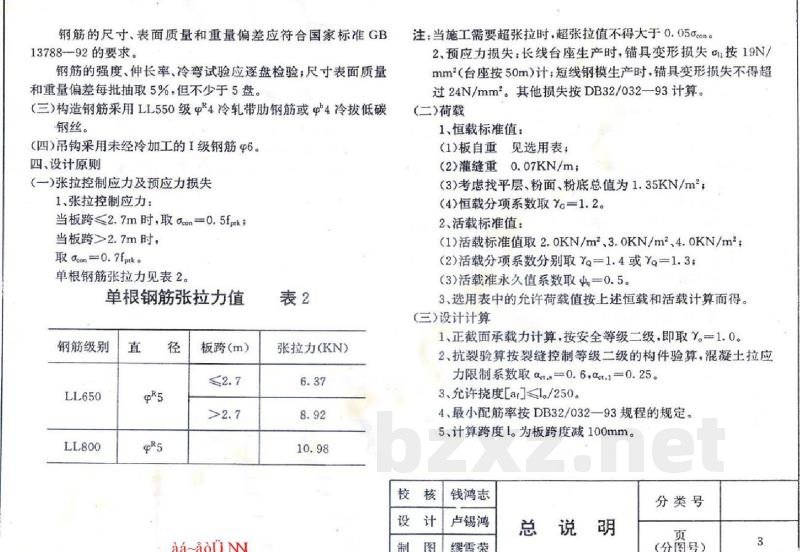

四、设计原则
（一）张拉控制应力及预应力损失
1. 张拉控制应力：
- 当板跨 $\le$ 2.7m时，取 $\sigma_{con} = 0.5 f_{pk}$；
- 当板跨 $>$ 2.7m时，取 $\sigma_{con} = 0.7 f_{pk}$。
单根钢筋张拉力参考值（见表2）：
- LL650：$\le$ 2.7m 为 6.37kN，$>$ 2.7m 为 8.92kN。
- LL800：$\le$ 2.7m 为 10.98kN。
2. 预应力损失：
- 长线台座生产时：锚具变形损失 $u$ 按 19 N/mm（台座按 50m）计。
- 短线钢模生产时：锚具变形损失不得超过 24 N/mm。
- 其他损失按 DB32/032—93 计算。

（二）荷载
1. 恒载标准值：
- 板自重：见选用表。
- 灌缝重：0.07 KN/m。
- 找平层、粉面、粉底总值：1.35 KN/m²。
- 恒载分项系数 $\gamma_c = 1.2$。
2. 活载标准值：
- 取 2.0 KN/m²、3.0 KN/m² 或 4.0 KN/m²。
- 活载分项系数 $\gamma = 1.4$ 或 $\gamma_g = 1.3$。
- 活载准永久值系数 $\gamma_I = 0.5$。
3. 选用表中的允许荷载值按上述恒载和活载计算而得。

（三）设计计算
1. 正截面承载力计算：按安全等级二级，取 $\gamma = 1.0$。
2. 抗裂验算：按裂缝控制等级二级的构件验算，混凝土拉应力限制系数 $\alpha = 0.6$ 或 $lpha = 0.25$。
3. 允许挠度：$\phi \le l_e / 250$。
4. 最小配筋率：按 DB32/032—93 规程的规定执行。
5. 计算跨度：$l_e$ 为板跨度减去 100mm。
6. 当构件的实际正截面受弯承载力设计值 $\ge$ 1.4倍弯矩设计值（即 $M \ge 1.4M$）时，可不遵守最小配筋率规定。
7. 主筋净保护层为 15mm。

五、选用方法
（一）板的标志宽度：500、600、900 mm 三种。
（二）板的编号：
格式参考：[板宽度]-[荷载等级]-[板跨度]-[抗震等级]-[钢筋级别]-[板编号]
示例：YKBXXXXA-XX (5-0.5m)。
- 荷载等级：2-Qk-2.0KN/m²、3-Qk-3.0KN/m²、4-Qk-4.0KN/m²。
- 抗震等级：A表示8度区。
- 钢筋级别：R代表LL650，L代表LL800。
（三）板的长度：
- 6度区：板长为板轴跨度减去 20mm。
- 7、8度区：板长为板轴跨度减去 60mm。
（四）选用方法：
1. 当板上均布恒载、活载值与本图集设定的数值相符且误差 $\le$ 0.5 时，按荷载级别选用。
2. 当板上均布恒载、活载值与本图集设定的数值不符或误差 $>$ 0.5 时，可按允许荷载选用，但必须同时满足以下条件：
- $Q = \gamma_G \cdot G_k + \gamma_Q \cdot Q_k \le [Q]$
- $Q_n = G_k + Q_k \le [Q_n]$
式中，$Q$ 为承载力极限状态设计时的荷载设计值；$Q_n$ 为正常使用极限状态的荷载组合值。
