【皖2016J126】 外墙外保温系统（十三）膨胀珍珠岩保温板

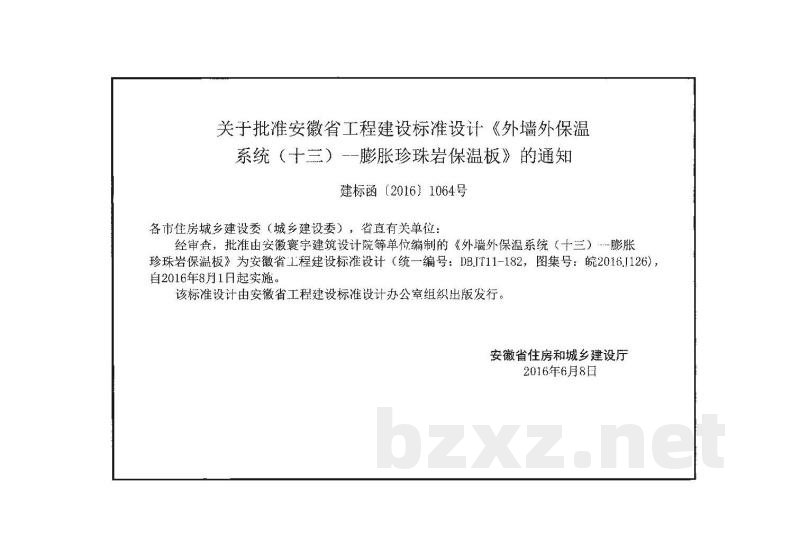

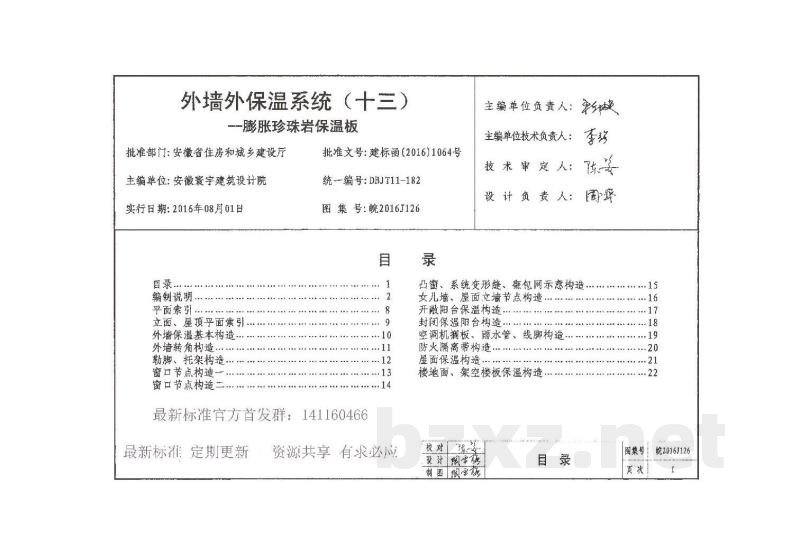

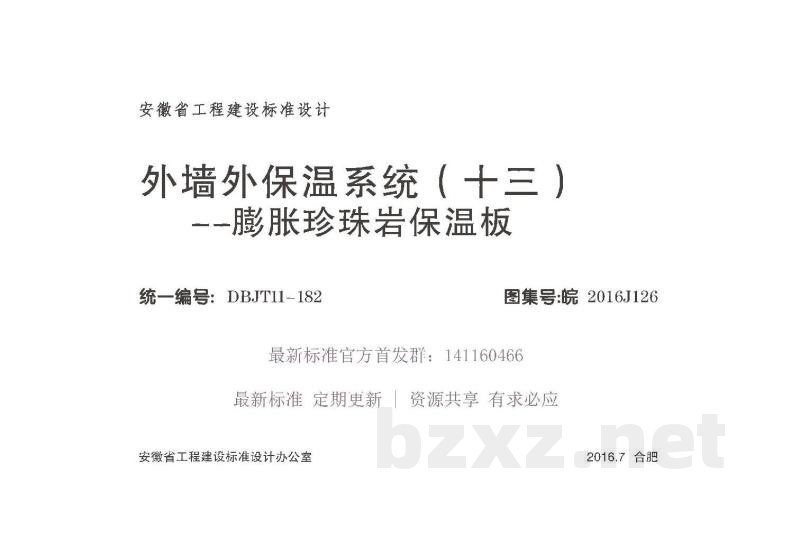

安徽省工程建设标准设计 外墙外保温系统（十三） 一一胀珍珠岩保温板 统一编号：DBJT11-182 图集号：皖2016J126 最新标准官方首发群：141160466最新标准定期更新资源共享有求必应安徽省工程建设标准设计办公室2016.7合肥 安徽省工程建设标准设计 外墙外保温系统（十三） 一一膨胀珍珠岩保温板 批准部门：安徽省住房和城乡建设厅组织单位：安徽省工程建设标准设计办公室关于批准安徽省工程建设标准设计《外墙外保温系统（十一）一一膨胀珍珠岩保温板》的通知建标函【2016】1064号 各市住房城乡建设委（城乡建设委），省直有关单位：经审查，批准由安徽寰宇建筑设计院等单位编制的《外墙外保温系统（十三）…-膨胀珍珠岩保温板》为安徽雀程建设标准设计（统一编号：DBIT11-182，图集号：皖2016.I126），自2016年8月1月起实施。 该标准设计由安徽省工程建设标准设计办公牵组织出版发行。安徽省住房和城乡建设厅 2016年6月8 主编单位： 安徽寰宇建筑设计院 参编单位： 安徽铭源新型建材科技有限公司主参编单位和编审人员名单 编制组负责人： 陈姿 编制组成员： 周二平 郑瓣 审查组长： 金善贞 审查组成员： 吴庆松 安东兵 程飞 鲁长权 潘少辰 陶霉梅 陈刚 王克祥 外墙外保温系统（十三） 一一膨胀珍珠岩保温板 批准部门：安徽省住房和城乡建设厅主编单位：安徽寰宇建筑设计院实行日期：2016年08月01日 目录 编制说明 乎面索引 立面、屋撕平面索引 外墙保温基本构造 外墙转角构造. 勒脚、托架构造 窗口节点构造 窗口节点造二 批准文号：建标函（2016)1064号统一编号：DHJT11-182 图集号：皖2016J126 自 .10 ·11 12 13 14 最新标准官方首发群：141160466最新标准定期更新 资源共享有求必应 录 主编单位负责人： 主编单位技术负责人： 技术审定人： 杏球 陈美 设计负责人 凸窗、系统变形缝、包网示意构造女儿墙、屋面立墙节点构造 开激阳台保温构造. 封闭保温阳台构造 空调机搁板、雨水管、线脚构造，防火隔离带构造： 星面保温构造 楼地面、架空楼板保温构造 校对 设计国串馆 制图開常瓷 目录 15 .16 17 .18 19 ..20 21 22 图号 页次 皖20161126 编制依据 编制说明 2适用范围 1.1本图集根据建标［2014】80号《安徽省住房城乡建设厅关于印发2014年度安徽省工程建设地方标准及标准设计图集制（修】订计的遗知》进行制，1.2本图集依据下列国家、行业及地方标准：《建筑设计防火规范》 《民用建筑热工设计规范》 《公共建筑节能设计标准》 《建筑节能工程施工质量验收规范》《屋面工程技术规范》 《建筑材料及制品燃烧性能分级》《硅建筑密封胶》 《外墙外保温工程技术规程》 《建筑外墙防水工程技术规程》《外墙保温崩锚栓》 《耐碱玻璃网布》 《膨胀珍殊岩保温板》 《安徽省居住建筑节能设计标准》《安徽省公共建筑节能设计标准》GB 50016-2014 GB 50176-2015 GB 50189-2015 GB 50411-2014 B 50345-2012 GB8624-2012 GB/T 14683-2003 JGJ144-2008 JGJ/T 235-2011 JG/T 366-2012 JC/T 841-2007 JC/T 2298-2014 DB34/ 1466-2011 DB34/ 1467-2011 《膨珍殊岩保温板外墙外保温系统》DB34/T 2418-2015 2.1本图集适用于建筑高度不超过100m的新建民用建筑、工业建筑和既有建筑节能改造的外墙外保温工程，也可用于楼面保温、正置式屋面保温和防火隔离带工程，2.2抗震设防烈度小于或等于7度的地区2.3基层谱体为钢筋混凝土墙和各种砌体墙。图集内容 3 3.1膨胀珍珠岩保温板外墙外保温系统构造3.2膨胀珍珠岩保温板正置式屋面及楼面保温构造。3.3膨胀珍珠岩保温板防火隔离带保温构造。系统说明 4 4.1系统组成：以膨胀珍珠岩保温板为保温材料，是由粘结层、保温层、辅助锚固、抹面层和饰面层（涂料饰面、面砖饰面或幕墙饰面）构成的外墙外保温系统。4.2膨珍珠岩保温板外墙外保温系统和配套材料性能指标。4.2.1膨胀珍珠岩保温板外墙外保温系统性能见表4.2.1。表4.2.1膨胀珍珠岩保温板外墙外保温系统的性能指标试验项宣 耐候性 校对了车 设计国事院 制图问净 性能指标 试验后系统不得出现开裂，空鼓或脱落现象，防护层与保温层的拉伸粘结强度不应小于0.12MPe，破坏界面应位于保温层内 编制说明 图集号 欢 皖2016J126 2
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
