标准简介/下载江苏省建筑配件通用图集
混凝土小型空心砌块
住宅建筑节能构造（试行）
苏J94015
江苏省工程建设标准设计站
1994年
混凝土小型空心砌块住宅建筑节点构造
| 批准部门：江苏省建设委员会 | 批准文号：苏建科(99)第176号 | 主编单位负责人：(签名) | |
| 主编单位：南通市建筑设计研究院 | 分类号：苏T9401 | 主编单位技术负责人：(签名) | |
| 参加单位：江苏省建筑设计研究院 常州市建筑设计研究院 苏州市建筑设计研究院 南通市规划设计院 |
审核人：(签名) | ||
| 校核人：樊永平 | |||
| 设计负责人：黄汉强 | |||
| 发行单位：江苏省工程建设标准设计站 | |||
| 实行日期：1994.6.20 | |||

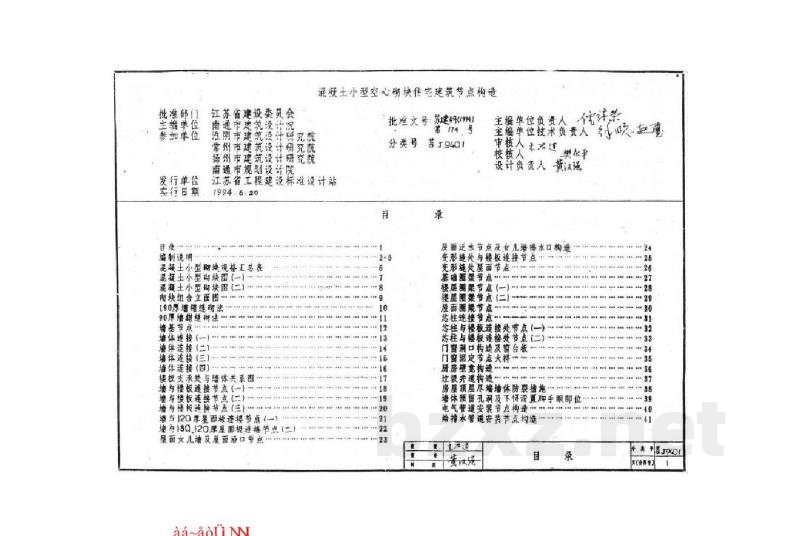

目 录
|
目录..........................................................1 编制说明...................................................2-5 混凝土小型砌块规格汇总表......................6 混凝土小型砌块图(一).............................7 混凝土小型砌块图(二).............................8 砌块组合立面图.......................................9 190厚墙组线构造....................................10 90厚墙组线构造......................................11 墙基节点(一)............................................12 墙体连接(一)..........................................13 墙体连接(二)..........................................14 墙体连接(三)..........................................15 墙柱连接(四)..........................................16 楼板支承处与墙体关系图......................17 檐口模板连接节点(一)..........................18 檐口模板连接节点(二)..........................19 墙与楼板连接节点(三)..........................20 墙内门窗洞口过梁构造......................21 墙内板缝连接节点(一)...........................22 墙内女儿墙及屋面开口节点....................23 |
屋面过水节点及女儿墙落水口构造.......24 变形缝处与楼板连接节点.....................26 变形缝处理图..........................................27 基础隔震节点(一).................................28 墙顶梁架节点(二).................................29 屋面隔震节点........................................30 过柱连接节点..........................................31 芯柱与楼板连接处节点(一)...................32 芯柱与楼板连接处节点(二)...................33 门窗洞口构造及窗台板..........................34 门窗固定节点大样..................................35 厨房壁架构造........................................36 过梁支砌构造..........................................37 房顶顶层及墙体的防裂措施...................38 墙体预留孔洞及不当设置时手眼部位....39 给水管安装节点构造..............................40 给排水管壁井节点构造..........................41 |
| 审定人：王洪波 | 目 录 | 分类号： 苏T9401 (代替原) 第 1 页 |
|---|---|---|
(签名)

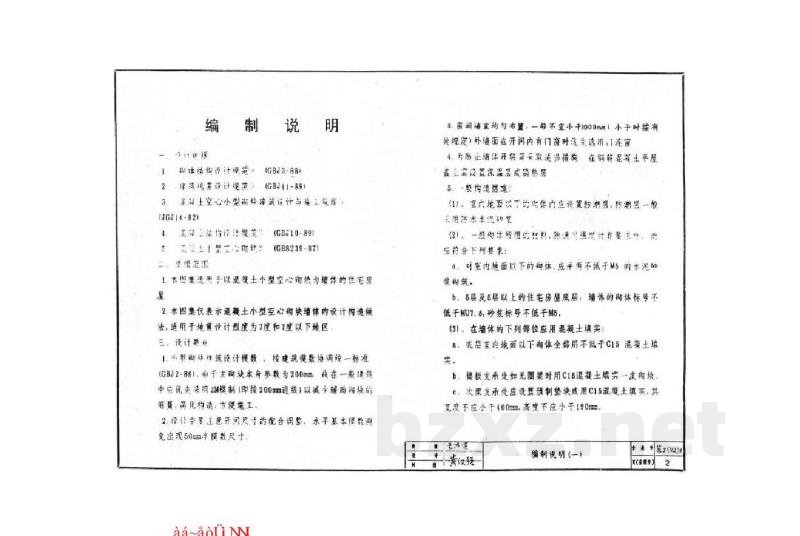

编 制 说 明
一、设计依据
- 砌体结构设计规范：GBJ3-88；
- 建筑抗震设计规范：GBl1-89；
- 混凝土空心小型砌块建筑设计与施工规程：JJGj 4-91；
- 蒸压加气砼设计规戈》：GBJl0-89；
- 大尺寸小型空心砌块：(GBB239-87)。
二、适用范围
- 本图集适用于以混凝土小型空心砌块为墙体的住宅房屋。
- 本图集仅表示混凝土小型空心砌块墙体的设计构造做法，适用于地震烈度区为7度和7度以下地区。
三、设计要求
- 小型砌块墙体设计模数：按建筑模数协调统一标准(GBJ 2-86)，由于主砌块本身参数为390mm，故在一般建筑设计中应优先采用1M模数（即约400mm间距）以减少辅助砌块的用量，简化构造，方便施工。
- 设计中要注意开间尺寸的配合调整，水平基本模数避免出现50mm+倍数尺寸。
- 窗间墙宜均匀布置。一般不宜小于1000mm（小于时应按有关规定）外墙面在开洞内有门窗时优先选用门连窗。
- 为防止墙体开裂需采取适当措施，在砌体或混凝土平整面上应设置保温层或隔热层。
5. 一般构造做法：
- 室内地面以下的墙体内部须设防潮层，防潮层一般采用防水水泥砂浆。
- 一般砌体所用的材料、强度可选用以下要求：内墙应符合下列要求：
- a. 对室内地面以下的墙体，应采用不低于M5的水泥砂浆砌筑。
- b. 6层及6层以上的住宅房屋底层，墙体的砌体标号不低于MU7.8，砂浆标号不低于M5。
- 在墙体的下列部位应用混凝土填充：
- a. 底层室内地面以下砌体全部用不低于C15混凝土填充。
- b. 楼板支座处和女儿墙端时用C15混凝土填实一定高度。
- c. 次梁支承处应设置圈梁或垫块用C15混凝土填充，其宽度不宜小于400mm，高度不应小于190mm。
| 编制：高洪涛 审核： 批准： |
编制说明(一) | 02S78 KCBM 2 |
