标准简介/下载辽宁省建筑标准设计
共用天线安装图
DBJT 05-701
辽87 D701
1987
共用天线安装图
| 批准部门：辽宁省城乡建设厅 | 批准文号：辽城建[98]71号 |
| 主编单位：辽宁省城乡建设厅建筑标准设计办公室 | 统一编号：DBJT05-701 |
| 发行日期：1988年6月4日 | 图集号：L387D701 |

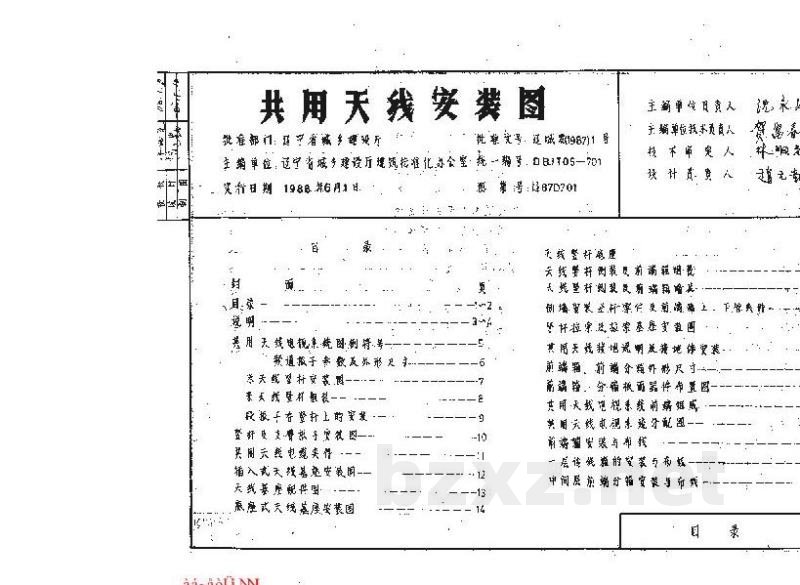

| 目录 | |
|---|---|
| 封面 | 页 |
| 目录 | 1~2 |

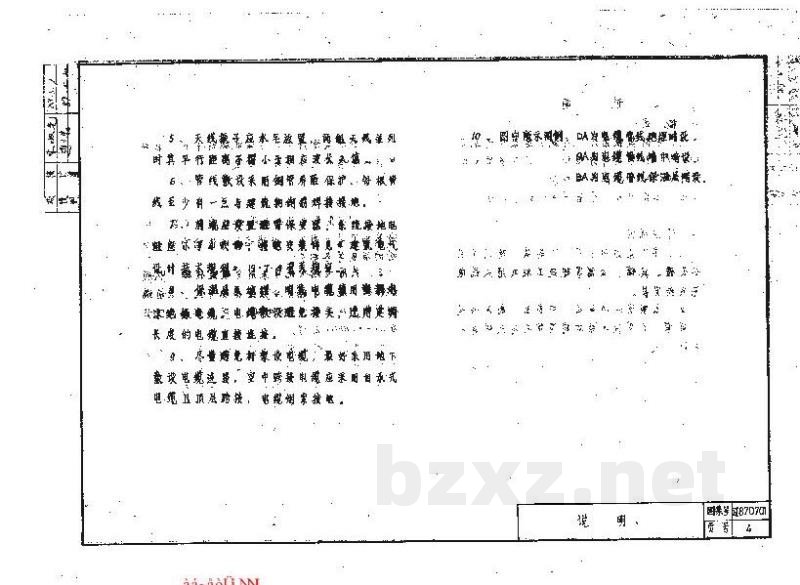

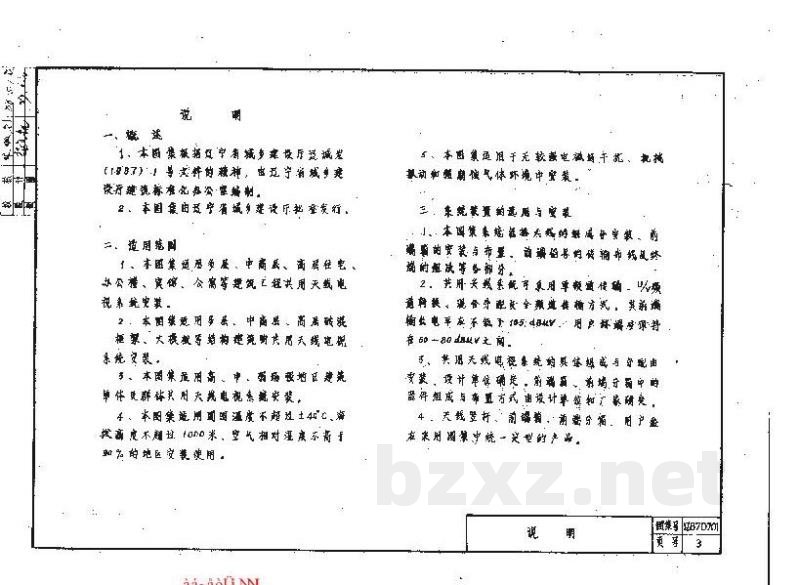

| 说明 | 3~4 |
| 共用天线电视系统图例符号 | 5 |
| 频道数字参数及外形尺寸 | 6 |
| 木天线重杆安装图 | 7 |
| 木天线重杆组装 | 8 |
| 段数于电重杆上四安装 | 9 |
| 竖杆及支撑子安装图 | 10 |
| 共用天线电缆夹件 | 11 |
| 输入式天线重座安装图 | 12 |
| 天线重座配件图 | 13 |
| 数座式天线重座安装图 | 14 |
| 目录 | |
|---|---|
| 天线重杆底座 | ——— |
| 天线重杆组装及前端箱安装 | ——— |
| 天线重杆组装及前端箱接线 | ——— |
| 配接室安装及零件及前端箱上、下管我们 | ——— |
| 竖杆拉线及沿墙重座安装图 | ——— |
| 共用天线接线说明及接地体安装 | ——— |
| 前端箱、前箱分箱外形尺寸 | ——— |
| 前端箱、分配板前器件布置图 | ——— |
| 共用天线电视系统用部件成 | ——— |
| 共用天线电视系统分配图 | ——— |
| 前端箱安装与布线 | ——— |
| 一层住统箱的安装与布接 | ——— |
| 中间层房前分箱安装与布线 | ——— |
àa-àòÜ NL.

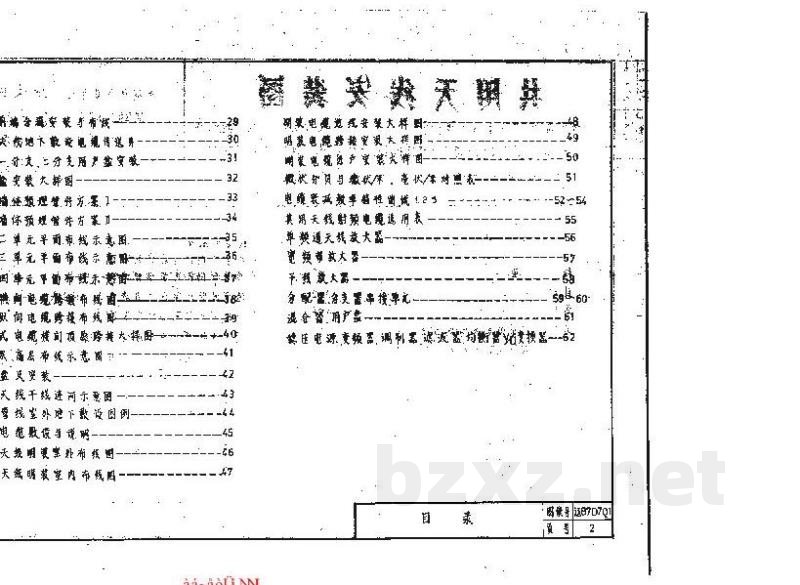

目录
|
同轴电缆安装与布线 ... 29 有线电视系统电视信号分配图 ... 30 分路、分支用户盒安装 ... 31 放大器选择图 ... 32 有线电视管理方案Ⅰ ... 33 有线电视管理方案Ⅱ ... 34 单元平面布线示意图 ... 35 三层平面布线示意图 ... 36 四层平面布线示意图 ... 37 楼层电缆敷设布线图 ... 38 同轴电缆跨楼布线图 ... 39 有线电视屋顶及跨楼大样图 ... 40 高层布线示意图 ... 41 盒具安装 ... 42 天线干线通用示意图 ... 43 馈线至地下敷设图例 ... 44 电缆敷设与说明 ... 45 天线明装室外布线图 ... 46 天线明装室内布线图 ... 47 |
同轴电缆进线安装大样图 ... 48 明装电视馈线安装大样图 ... 49 暗装电视用户盒安装大样图 ... 50 敷设分路与放大器、适配器对照表 ... 51 电缆衰减频率特性曲线 ... 52-54 天线射频电缆选用表 ... 55 单频道天线放大器 ... 56 宽带放大器 ... 57 干线放大器 ... 58 分配器、分支器等接线单元 ... 59-60 混合器、用户盒 ... 61 稳压电源、衰减器、调制器、变压器、均衡器、VGA变换器 ... 62 |
| 目录 |
图号：097DXQ1 页号：2 |
