【机械行业标准(JB)】 测定工业淬火油冷却性能的镍合金探头实验方法

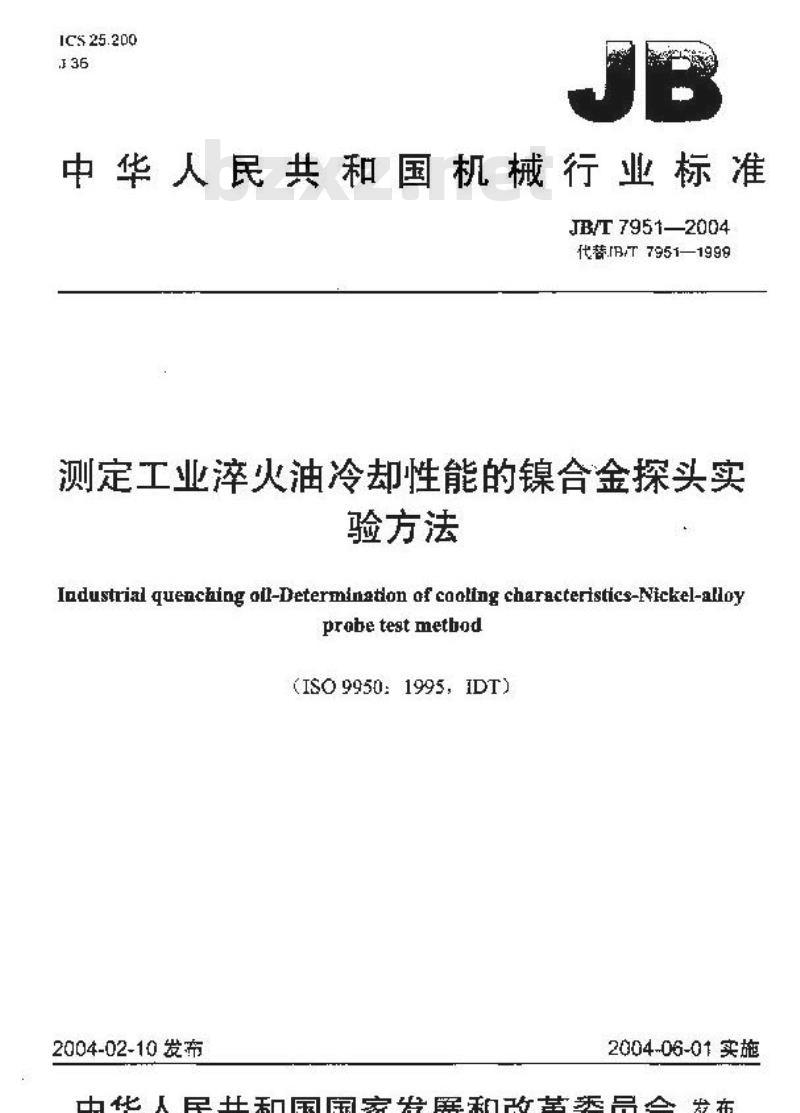

ICS25.200
中华人民共和国机械行业标准
JB/T 7951—2004
代替.B7951—1999
测定工业淬火油冷却性能的镍合金探头实验方法
Iadustrial quencaing oll-Determinatlon of cooling characteristics-Nickel-alloyprobetestmetbod
(ISO9950:1995，IDT)
2004-02-10发布
2004-06-01实施

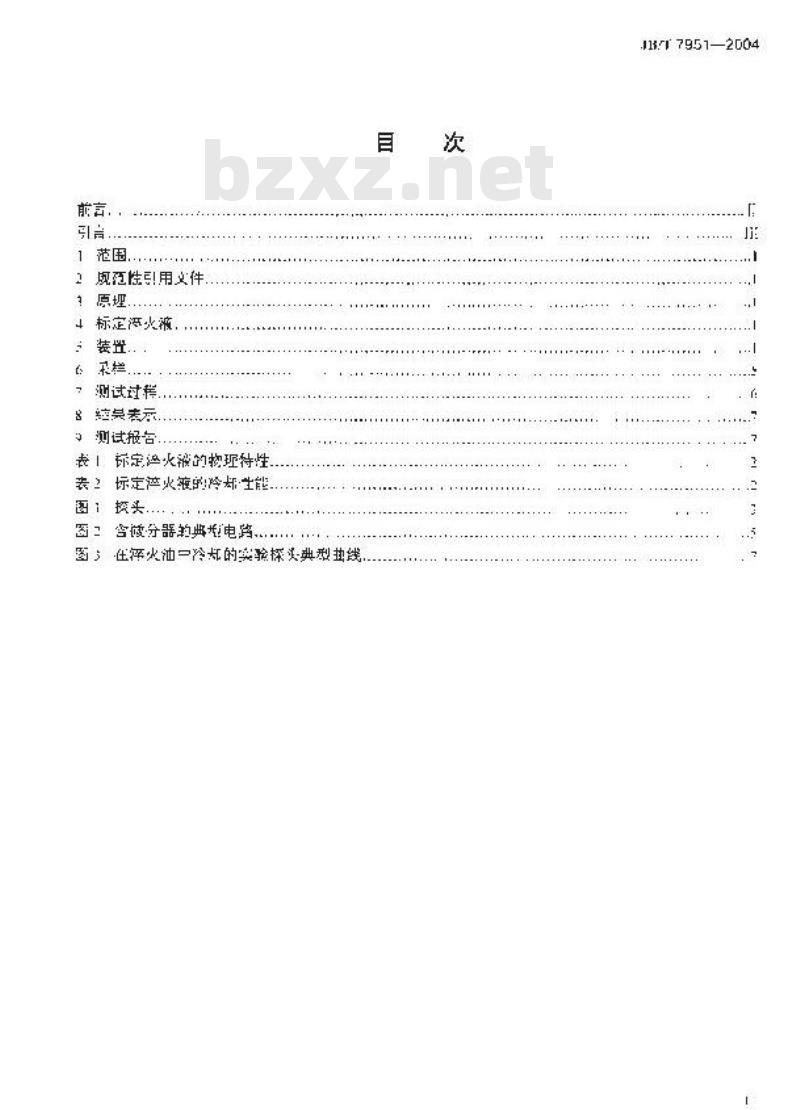

中华人民共和国国家发展和改革委员会发布前言
规性引用文件
标定浮火液
装置：
测试过程.
经是表示..
测试报告．
表「标定泄火被的物待性
表标定火液的冷却生能
图1换头．
图？宫微分器的典电路、
图在浮火油一冷却的窦验探头典型热线目
11777951—2004
JB/T7951—3004

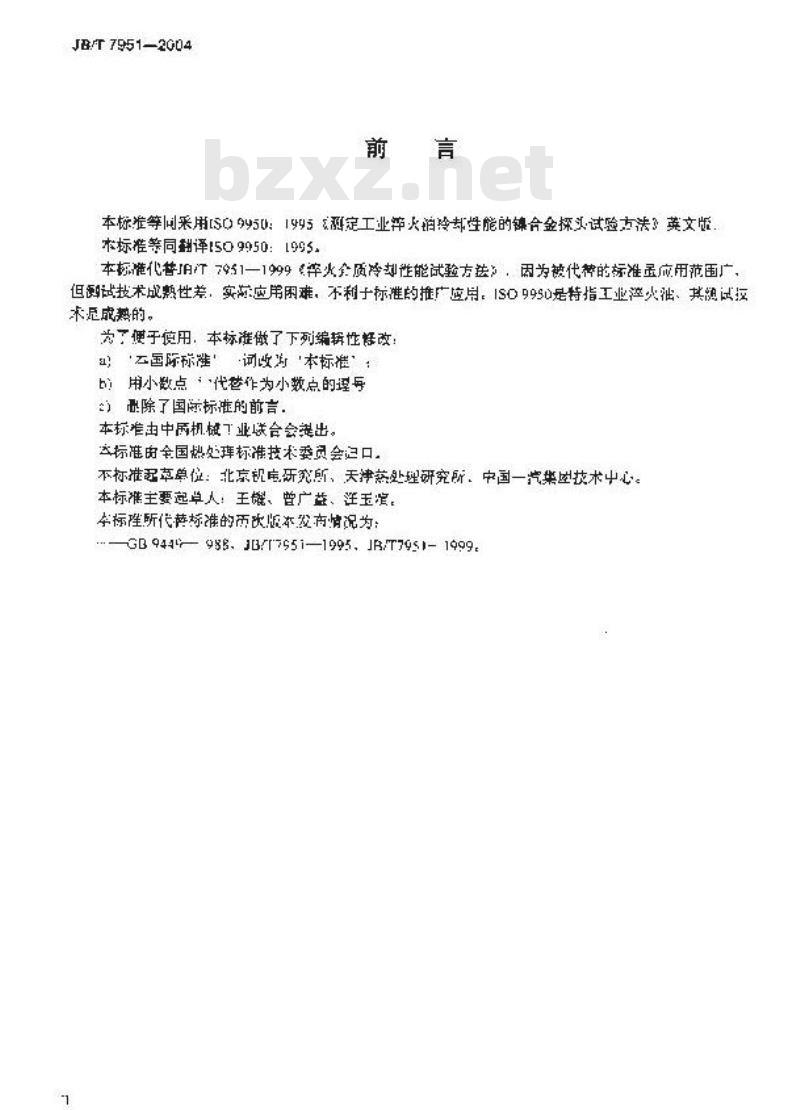

本标准等间采用[S9950：195定工业产大拍冷都性能的锦合金探头试验方法3英文版本标准等同制译1509950：1995
本标推代替旧门7951一1999弃火会质冷却性能试验方送》，固为被代替的标准虽应用范画广，但测试技术成熟性差，实应用困难，不利于标准的推广应用。1SD9950是特指工业火油、其魂试拉术成熟的。
为了便于使用，本标准做了下列编辑性样改a）“云国际标灌，“词改为“本标准”：b）用小数点4·代替作为小数点的逻导函除了国际标准的前言。
本标准由中属机械了业联合会港出。实标准由全国燃处理标准技术委员会起口。不标准配革单位：北京祝电研究所、天津荔处理研究所、中国一汽集空获术中心。本标谁主要起单人：王耀、曾广益、注玉准。本标理所代萨标准的币欧版本发有情况为：—GB944—986.JB/r7651—1995.JR/T7951-1999.引言

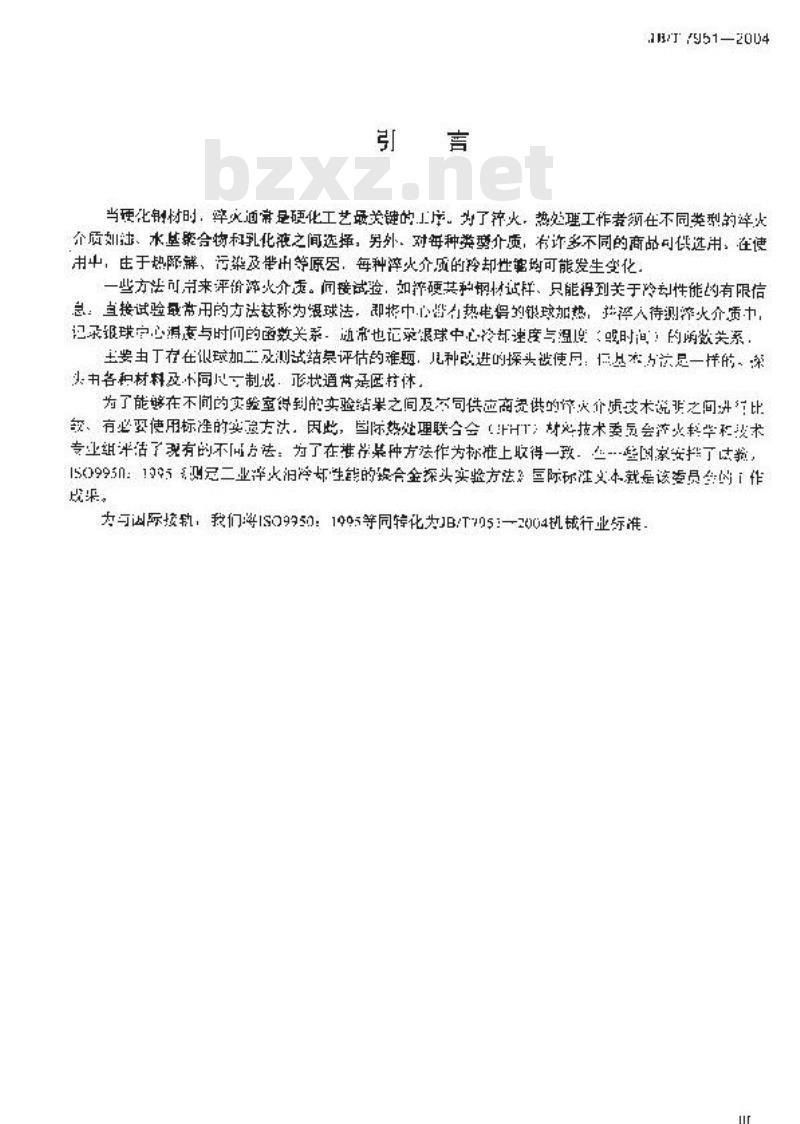

3775512004
当硬化针材时，摔火道常是硬化工艺最关链的工序。为了许火，热处理工作者领在不同类型的率火介质如法、水基聚合物和乳化液之闻选择，另外，对每种类介质，有许多不同的商品司供选用，在使用中，于热降解、污染及带等原县，每种率火介质的玲却性需均可能发生变化。一些方法可用来评价率火介速。间接试验，如济硬其种钢材试样、只能得到关于冷性能均有限信息。直接试验最带用的方法技称为限球法，即将中心力热电得的银球加热，并举人待测筛火介质中，记录报球户心得率与时间的函效关系，近常也记求很球中心冷部速度与温度，或时间的闲欲关系，主要由丁存在很球加工及测试结景评估的难题，几种改进的操头被使月：三坐本为法是一样的、深头书各积材料及小同一制减，形状道需是园书体，为了能够在不间的实验室得到的实验结果之间及示司供应商提供的许火质支术说非之间并比設、有必要使用标准的实稳方法，因此，当际热处理联合会（非H）材必技术委员会济火科毕和技术专业组半活了现有的不间方法：为了在摊存某种方法作为称准上取得一致，-些国家安了达验，15(0995n：1995则冠二业率火润冷部性能的换合金深头实验方法2重际标注义4就是该变员垒内「作战架。
为可巡际按轨，我们1S09950：1905等同特转化为JB/T7051—2004机械行业标准范围
1/17951—2004

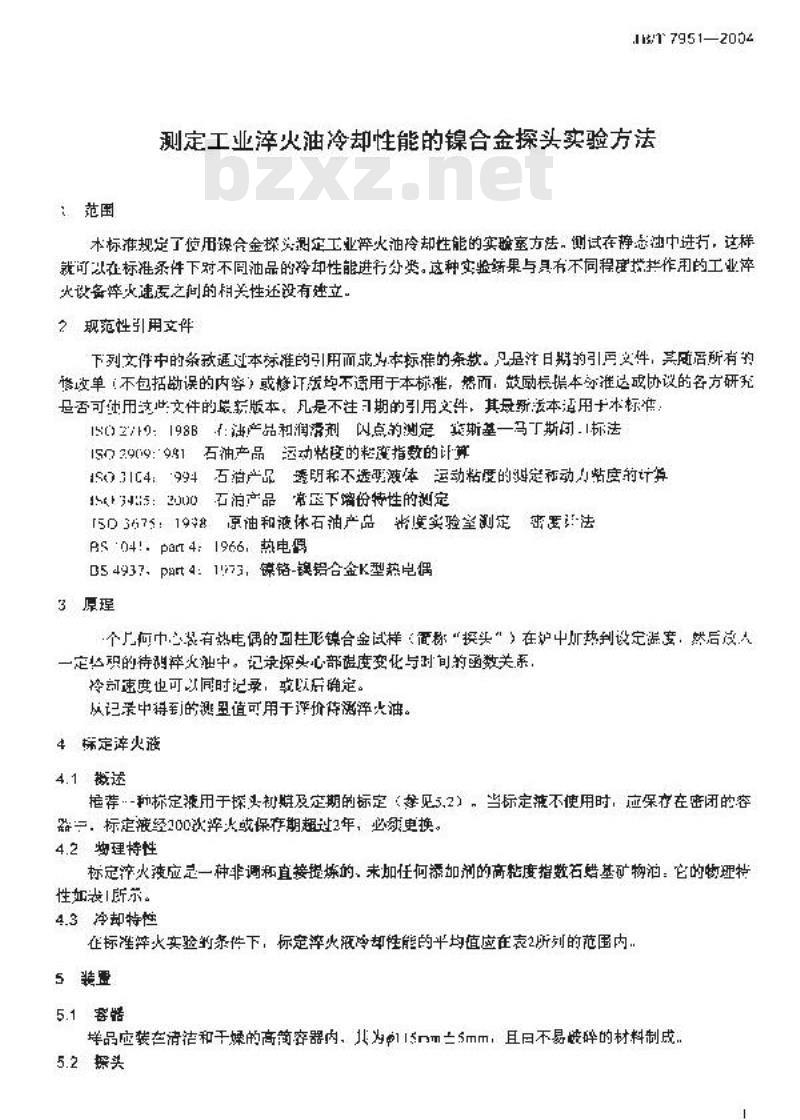

测定工业痒火油冷性能的镍合金探头实验方法本标准规定了使用镍合金探头测定工业辩火油却性能的实验室方法，侧试在静念油中进行，这样就可以在标准条件下对不同油品的冷却性能进行分类。这种实验果与具有不同程度找拦作用的工业率火议备举火速质之间的科关性还没有建立。？现范性引用文件
下列文件中的条通过本标准的引用而求为本标准的条款。只是注日期的引用文件，其后所有约修攻单（不包括缺误的内容）或修订版均不适用于本标准，而，鼓励模损本弥准达或协议的各方研究是否可独用这此文件的最薪版本，凡是不注日期的引用文件，其母新添本活用于本标准15\2/10：198B：油产品和润常剂闪点的测定装斯基一马丁斯闭.1标法1S29(9:9.1石油产品运动粘度的粘魔指数的计1SO31C4：“99斗石油产品秀明和不透明体运动粘宽的测定和动力帖度的计算15345：2000石泊产品常医下端份特性的测定[5D3%75：19$8原油和液休石油产品谢度实验宝测定密墨-法Rs04!：part4：1966.热电
B5493？、part4：1173，镍铬-银铝合金K型热电偶3原理
个户向中心畏有热电偶的挂形镍合金试样（置称“探头”》在护中如热判设定温案，然后改人一定些识的待测摔火油中。记录速头心部温度变化与时间的函数关系冷司速度也可以同时记录，或以后确定。从记亲中持差的滤显值可用于评价得游率火油。4标定痒火游
4.1概递
拖荐·-种标定流用于探头初期及定期的标定（孝见52），当标定满不使用时，应保存在密闭的容器二，标定液经200改率火或保存期超过2年，必实更换。4.2蜘理特性
标定济火液应忌一种非调和直接提炼的、未加任何添加剂的高粘度指数若赔基矿物范：它的物理特性如表1所示。
4.3冷却特性
企标准辩火实验的条件下，标定率火液冷却性能的平均值应在表2所列的范围内，5装置
5.1容赔
样品应装在清洁和干燥的高简容器内，儿为115nm5mm，且日不易龄碎的材料制成，5.2探头
[B/T7951—2004
物理特性
40运动粘座SI
100t适动粘度c5:
运动粘度指数
15密囊kg
冈点，Pensty-mare5
闵门杯达
5%然发量
0%蒸发量
医分%
IcSr-lG'ms.
冷出性能
最大印速愿s
最冷却连度所在阻臣亡
王300时玲邦连座℃：s
表？标定率火的物理特性
SSO测试方法
IS5164
[S0 3]0
[So2909
[SO3675
1S02719
is0 34115
[SO 3H4D5
斑小值
表2标足筛火预的冷却性能
最小值
头从湿人湿度到下列温度质用时间56
521新述
最大迫
最大道
探头是出儿何中心装有慈电假的炼合金圆柱体和索装在它上面的辑合金支持管组座（参见图！5.2.2操头尺寸
探专为@12.5mx50mm热电偶的慈接点位于其元何中心（参见图1h）5.2.3探头材料
探头应由lacnne的静资性合金料或其他具有相同物现和传缺性能的树料制戒。5.2.4热电偶
探头温度应由带有金外完的矿物质隔离的绝缘型结点的镍铬一镶铅热电偶测量。热电调外径为1.5mm，且外光是1ncone1600合金（热电偶符合BS1041，BS4937标准要求），5.2.5热电偶变排管
热电偶支撑管应由外径12.5mm的Inconel600变间等村料的曾子制成-同时，探头加上支撑管应具有200mm的最小长度，只典型长度是255mm：如果有必要，可以使用如长的支管用于机械传动：如果有其他要求，从探头米端160mm处，支排管可用外径10mm的不锈钢材料（参见图1a）。5.2.6配
操头应根据图1）要求装配。热电揭应骤密装入探头本快中，并且为保证热电偶顶正确装人加工底部：在装配其他部件之前，势电卿先装人。1：Inmrel是因（Inen）集团公司供产品的商称，始出建一信息是为广能水标准的使川者。并本表乐对该产品的认，妇其他等效品具有相与效果，副可使用些等效产品。2分量效，：锋和销不小72：济：4：谢1，大，性小大，版于1：个于，个于s
JE/T7951—20D4
外瑞热电偶支撑音采用1G焊法（钨极性气体保护焊，下同】与探头本体焊接。焊法也用于随后设计中连接支撑管的等件。为了延长探头寿命，推荐热电调接在所示的插技型连接插头上，很重要的一点是热电偶应具有足够的长照，以补充热践胀，
矿物西些峰E料热中受NirNis)：光性真1nconet600成同零含业互检：1.5mm，主经材料：Inco600成同每台金
扫头车体
1见：b！
以提在票
这0工后：5mm
不心孔
5.2.7探头轰面状态
5.2.7.1新探深头的初始化
常长质界小190mam，米痛25mm：治整匹热懂点：冷旁出料：氧附临料：不
IKicrHisi
热电，
图1探头
M）总装配图b）探头详图
为了得到稳定的绪果，新探头在悬初使用之前，应道过至少六次的模拟碎火，通请探头真接从850亡进人矿物油中，耳在两达率火之间探头应接5.2.7.2的要求消选。5.2.7.2清洗
在完成每次萍火实验后，探头应从油中移出，并使它冷却到50么以下。使用一种适当的氢化溶剂清消探头表，然后用干的不起毛的布撤千。5.2.7.3年
当最太冷速值偏离初始化后得到稳定值的土5%时，应进行探头的修复工作（参见5.2.7.1）使用600号砂纸消理掉深头表面的疏松层，然后多次（至少六次）直接以850℃炸人油中模伤摔火，联终在探头表凹形成连按的氧化膜，并日得到在初始化后得到值范困之内的可重基的结果。3
IA/T7951-2004
5.3加热设备
5.3.1加热炉
加热炉应是电阻加热管型炉，且可以水平或垂直安装。加热炉成能够在不小手120mm的加热区内保持慎温：探头应故在加热区中心，这样在60mm长度范函内，探头的温度变化不超过上2.5℃，5.3.2温度控制量
使用的温度控制器应龄够在保温期间保持护子的热区在850它土5℃的范围内。5.3.3样品如热器
辩火油样品应能够在穿器内（参见5.1）加热，摊存采片内电阻证热器：5.4.传动结构
探头（参见5.3）从炉内多见5.3.1)移到容器（我5.1)中的时间应不朗对25，品好采用自动码构.探头应效置在率火油样容积的几何中心，并口应使用机械支以防止深头的娠效和免动，电了触安率件记录仪应放人系纯中，以显示时间温度由缓中换头接触油的脱间时刻5.5测量系统下载标准就来标准下载网
5.5.1概述
谢量系影应能提供每个测辩火池样的冷却特性的水久试亲，即得我深头溢度号时问及冷的！与温度变化的记录（参见8.1）。可以使用以下两种方法中的任何一种得到这件记录：a）计算机装术
b！其务电手微分器的标准记录技术，5.5.1.1计算机技术
将操头热电偶的输出信号采来，数字化和存储到计算机内存中：采样频宰不少：三0次7在实验期问或在实验应，使用绘图机量温度与时间约函数关系，冷却速理可通过探头热电码输出信号与相应时间的数值微分计算出来，谢中等却速度与探头温度控断数关系：
55.1.2标准记录技术
度与时间的函数关系可通过1一记录仪记录探头热电偶输出信号得到：绘制冷却速虚与探头温度的医数关系需要一个电子微分器、图2所示为含微分器的典型电路图，它产生一个正比于探头热电假拍出值陷时间变化的速度信号、使用X一7记录仪，记录该速度信号与拍对应探头温院的关系。
5.5.2精度
副量系统总的精建不应于己考滤热电偶校准影响的记录值的二2.5%。下面仪器指标表明最低要求。
5.5.2.1微分器
电子账分器（见图2）应满足如下要求a）应朗接收最小20mV/s的输入：b）在输人20mV/5时，输出应不小于100mV且时间常数的温度系数不大于每抵氏度土10*+c）应装有时间带数不大于0.Is的高频题波装置，d插出电压的漂转在15min的范围内不超过满刻度的1%。5.5.2.2亿录收器
5.5.2.2.1戴述
为了精确地分析记录数据，要求将所有实验结巢经制在标准比例刻度图上，四此，在5.5.2.2.25.5.2.2.3中，播述了确定这种刻度图技术规暂的推荐系统。但是，为了便于灵活地选择仪器，在5.5.2.2.中建议了可选的Y一记呆仪。
5.5.2.2.2冲却速度与湿魔的画嫩关系历十记录冷母度与温及的两款关系的一记丧仪应满下面的最低拍标：a）灵敏
温度：1.2rmV/mm
速度：5mV/或10.rV/s或20mV/s应占250mmb）线性度，等于或高于0.1%h
C）可重售性：够于战高于C.1%
J）记录邀度：最小200mm/s
5.5.2.2.温度与时间的诱数关系记录温度与时的函数关系的Y一记案仪应微足下面的最低标）灵敏度：等于或高于0.2mV/mm；5)线性度：等于或高T0.1%:
c）精通度：等于或尚一0.5%：
d）记录速度：最小200mm/s
e）曲线速度猜度：，
仪器应装有一个尹件记录器、以供于记录深头接痒火酒的瞬间。这大
，所有两存器和电症的组度系教：±1[心-]。口
图？含滋分器的典型电踪
5.5.2.2.4替代赢统：r-/记整仪消9
JNIT7951—20D4
一个两笔或两个一的一了记录仪可以作为替代系镜使用。记录仪应具备5.5.3.23定所就定性路
56电位差计
用于检查记录议及微分器（见5.5温度和速度轴的标距。5.？秒裹
旧于检查记录仪及做分解（参见5.5）记录纸的速度。6采样
需要月火油样品：采共担样时需认真渠作，以保证其具有代表性。为避免污架，盛油样的容器应是冶洁和干深的，
FB/E79512004
了试过程
7.1测试次数
为了得到更现三次的结果，同一油样测试空重基两次。7.2测试温度
7.2.1探头温座
标施的探头温度应为850它。在空气中，探头独加热到B50℃土℃，H测试开前、探头应在此温度下保持5mina
每饮实验时，依握一/记录收的逼度轴（见5.5.2.2.3），再考娠冷端补偿和探头热电偶校推显示的误差证行适当的修正（参见7.3.1），以确定探头温度值，实验前，冷端放探头热电偶疫准值应记豪在表格上。
7.2.2样品的温度
落火油样品应在指定产品使用的温度范围内测试，溶火油的退度可以选择，以满足个别要求。为便于比较，除非特别强调，推荐实验东油逝40℃的条件下进行。
实验开始时，率火油温庭疫在设定实验温度的土2心之内、为了减少热梯度：摔火油样在如热期间应适当搅拦，手实验开始前检查油样温度，实验在静止的油样中进行，
7.3校准
7.3.1探头热电偶较准
7.3.11概逆
通过摇势一个以能校正过的热电偶在摄头的外表面，加热探头到测试谨度、来校准探买热电偶（见s.24
当探头通度达到平衡时，使用电位差计比较两个热电偶的输出。在测定温度S50二5心范围内，如果探头热电的输尚谋差超过给定值的二2%，则深头载要报度，7.3.1.3中说明了较小误并的校正方法7.31.2重新校准的频率
对于新探买，在使用前，按7.3.1.1要求进行探头的控准过程：对于在用探头，在不超过25次系列实验开始之前：对于正常使用的操头，在每25次实验之后，7.3.1.3误差的补偿
实验开婚前，记录校准时确定的误差，在确定探头溢度值及记录缩果数据时，于以的持加！减），7.3.2记录位和微分器的校准
7.3.2.1温度轴
每次实验开始前，检查寻点的设置。连续实验开始前，利用电位差计（参见5.6）检变图形的刻度，例如，输人34mV给出170mm的移动：7.3.2.2速度轴
微分器应具备：
一个完能的校准装置或通过外部实验设备校准的能力，每次连续实验开始前，检查微分器的校准。5mV3：10mVis、20mV/s的输人速率应能给出选定的25hmm的围形刻度。
每次实验开始前，检查率点的设置，7.3.2.3时向轴
每次连结实验开始前，用秒表（梦处5.7）检查记或纸的速度。7.4试
将等测率火撑（参见6）效入溶器（参见5.1）中，如界必要，将油样调整到要求的实验度（参6
JB/T7961—2004
见7.2.3，加热期问、为减少热梯度，应搅拌降火袖纤。将己经初始化的、满洁的和校准的探头（参见5.2）放人加热炉中（参见5.3.1），加热到设定温度（热见7.2.1）：
在率火前断开如势炉电源（为了避免可能对控制系统（见53.2）的干扰），放下记录笔，移动择头从炉中到摔火油样中，确保事件魅发器记录探头（参见5.4）与油样接触的瞬间，当探头温度降到200，或携定实验所要求的低溢值时，关」记录仪和徽分器（参见5.5》，将探头从泊中移出，接指定的过程（参见5.2.7）清洗8蜡果示
01冷却曲线
溢度一时间和温度一冷却速声的函数关系如图3所示，BOC
8.2冷却时间
图3在率火油中冲知的实验探头典型曲线a）虚度时间b）品座冷却遮宽
根据绘制的温度一时间的函致关系（参见8.1），按7.3.t.2所述，用冷端及热电偶校准因子修正，读出如下嫩据。
探头从泄入温度降到下刻温度所思时间：a）600（确到0.5s）；
）400℃（精确到0.5s）：
）200（精确到1s）。
8.3冷却速度
根据绘刷的玲却速度与温度的两数关系（参见B.1），按赚73.12所，采用冷端和热电偶校准因子修正，读出如下数据：
）最大冷却遵度（精确到0.5它/s）：b）发生最大冷却速虚时所在温度（精确到0.5它）：c）在00℃时的却速度（精确到0.5℃s）：9测试摄告
副试报告应包括如下内容：
a)痒火神拌的完评定
b）参考的标准，如B/7951—2004:1B/T7951-2004
结果及所用的表示方法（参见8）：在测试期间注意到的异常特性：d)
根据合同和其他要求，与标准程序的差异。S
