【商业行业标准(SB)】 食品机械通用技术条件电气装置基本技术要求

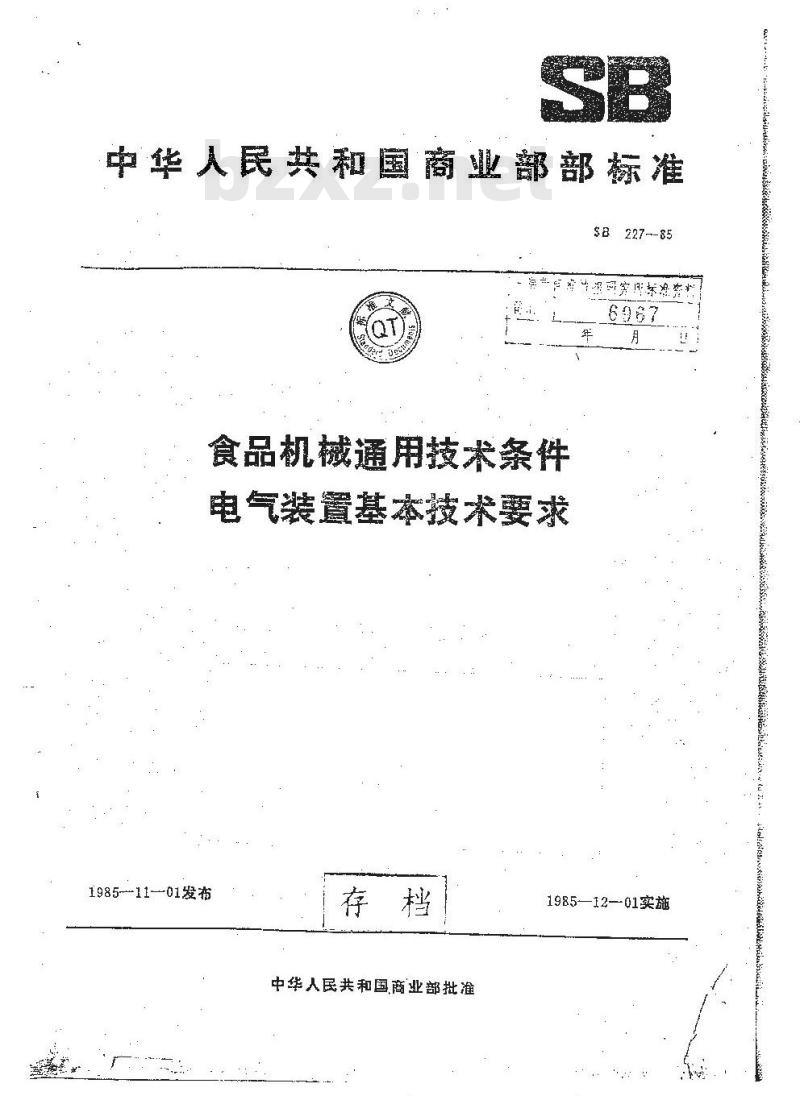

中华人民共和国商业部部标准
$8227--85
究用学
食品机械通用技术条件
电气装置基本技术要求
1985-11-01岁布
中华人民共和国商业部批准www.bzxz.net
1985—12—01实施

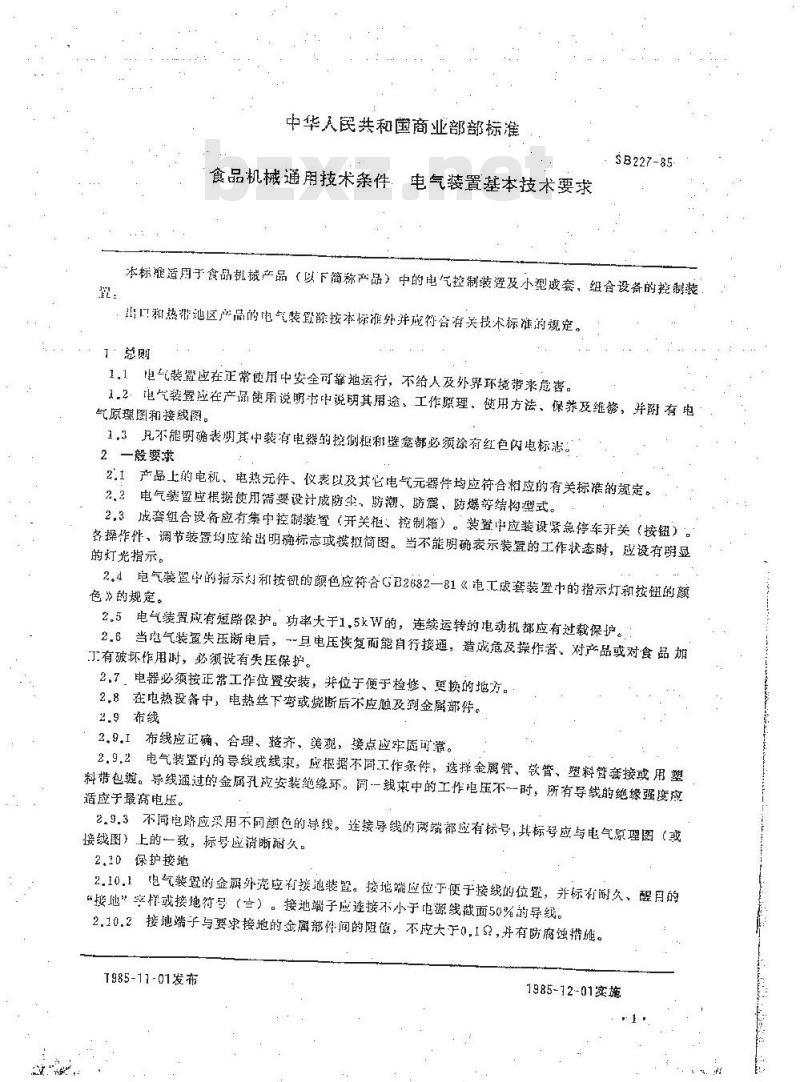

中华人民共和国商业部部标准
食品机械通用技术条件：
电气装置基本技术要求
SB227-85
本标雅造用于食品机械产品（以下简称产品）中的电气控制装逻及小型减套，组合设备的挖制装山口和热池区心品的电气装致除按本标雅外并成符合有关技术标准的规定。总则
1.1电气装置应在正常使用中安全可靠地运行，不给人及外界环境带来危害。1.2.电装置应在产谅便用说明书中说明其用途、工作愿理、使用方法，保券及维修，并附有电气原理图和接线图。
1.3凡不能明确表明其中装有电器的控和鉴愈部必须涂有红包闪电标志。2—般要求
2.1产品上的电机、电然元件、仪表以及其它电气元器件均应符合相应的有关标准的规定，2.2电气装置应根据使用带要设计成防尘，防潮，防震，防爆等结构型式。2.3成套组合设备应有集中控制装望（开关柜、挖制箱）。装置中应装设紧急停车开关（按钮）各操作作、调节装置均应给出明确标志或模拟简图。当不能明确衰示装置的工作状态附，应设有明显的灯光指示。
2.4电气装中的指示灯和按钮的颜色应符合GB2682—81《电工成套装置中的指示灯新按钮的颜色》的规定。
2.5电气装置应有短路保护。功率大于1.5kW的，连续运转的电动机都应有过载保护。2.6当电气装置失压断电后，一旦电压恢复而能自行接通，造成危及操作者、对产品或对食品加汀有破环作用时，必须设有失压保护。2.7，电器必须按正带工作位置安装，并位于便于检修、更换的地方。2.8在电热设寄中，电热丝下弯或烧断后不应触及到金属部件。2.9布线
2.9.I布线应正确、含理、整齐、美观，楼点应牢质可靠。2.9.2电气装内的号线或线束，应根据不同工作条件，选择金属臂、软管、塑料套接或用塑料带包缠。导线通过的金属孔应安装绝缘环。同一线束中的工作电压不一时，所有导载的绝缘强度应适应于最高电压。
2.9.3不间电略应采用不同颜色的导线。连接导线的两端都应有标号，其标号应与电气原理图（或接线图）上的一致，标号应清晰耐久。2.10保护接地
2.10.1跑气装置的金属外壳应有接地装置。接地端应位于便于接线的位置，并标有耐久、醒月的“接地”字样或接地符号（含）。接地端子应连接不小于电源线截面50%的导线。2.10.2接地端子与要求接地的金属部件间的阻值，不应大于0.1只，并有防腐蚀指施。T985-11-01发布
1985-12-01实施
SB227-85

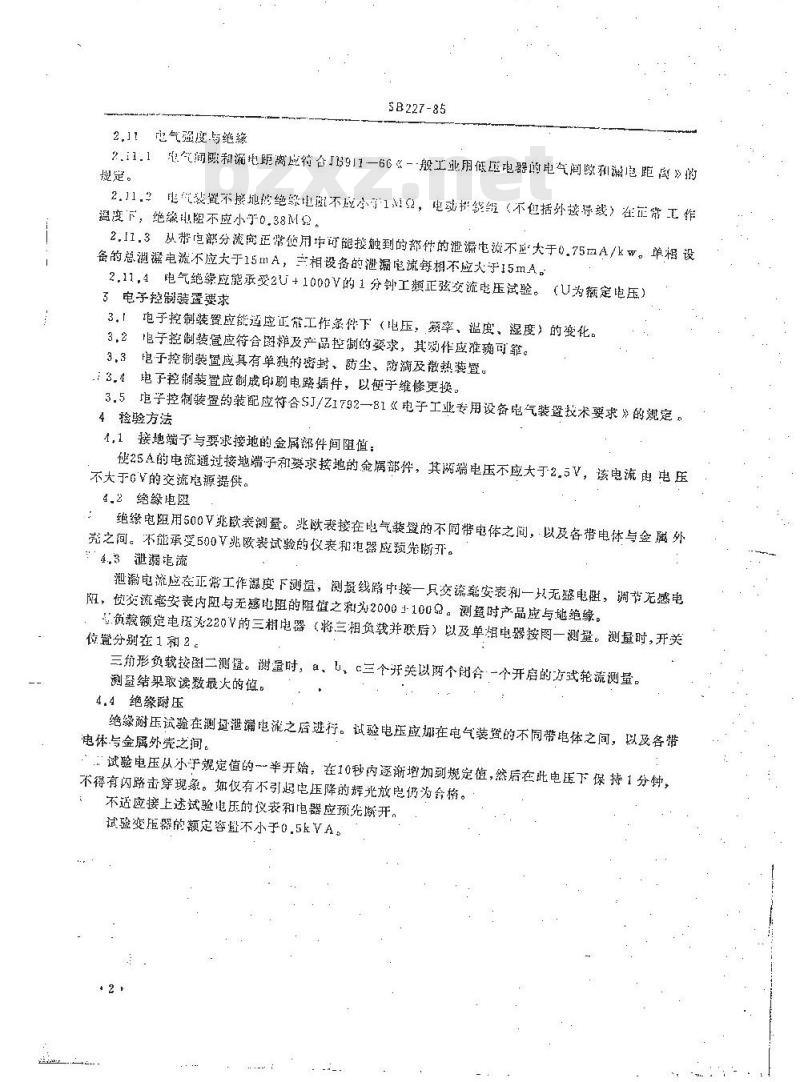

2.J！电气强度与绝缘
2.11.1间盟和漏距离应待合JB911-66《-般工业明低压电器的电汽间欧和满电距良》的提定。
2.11.2电代装置不接地的绝染电理不小了1M，电动扭给（不但括外接导线）在正常工作温度下，绝缘以阻不应小了0.38M2.11.3从帮它部分流尚正常危用中可能接触到的都件的泄漏电流不应大于0.75mA/kw。单相设备的总渊电流不应大于15mA，主相设备的泄漏电流练相不应大于15㎡A。2.11.4电气绝線应能承受2U+1000V的1分工频正弦交流电压试验。（U为窥定电压）3电子控制装置要求
3，「电子控制装暨应能适应正靠工作系件下（电压，频率、温度、凝度）的变化。子控制装叠应符舍图样及产品控制的要求，其动作应雅确可靠。3.2
电子控制装置应有单独的密封、防尘、防滴及散热装置。.3.4电子控彻装置应制成印刷电路墙件，以便于维修更换，3.5子控制装置的装配应符合SJ/Z179281《电子工业专用设备驰气装置技术要求》的规定，4捡验方法
4,1接地端子与要求接地的金属部件间阻值：使25A的电流道过接地端子和要求按地的金属部件，其两端电压不应大于2.5V，该电流电电压不大于6V的交流电源供。
4.2络缘电
绝缘电阻用500V兆欧表测量。兆做表接在电气装置的不间带电体之间，以及各带电体与金属外亮之间。不能承受500V兆欧裘试验的仪表和追器应颈先断开。4.3泄漏电流

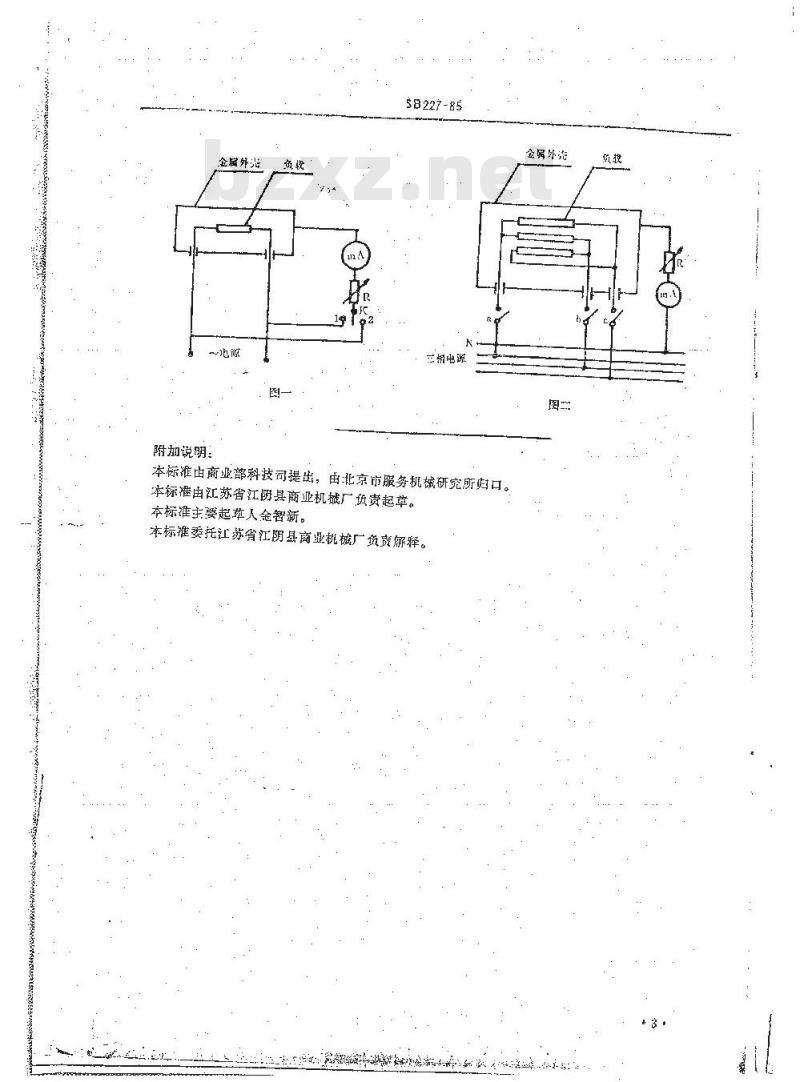

泡电说应在正常工作温度下测逗，测量线路中接一只交流安表和一只无感电阻，调节无感电阻，侦交流密安表内阻与无感电阻的阻值之和为2000牛100品。测鹭时产品应与地绝缘。.负裁额定电头220Y的三相电器（将三相负载并联后）以及单相电器按图一测量。测量时，开关位置分别在1和2。
三价形负载按图二测量。测量时，a，七、c三个开关以两个闭合测墅结果取读数最大的值。
4.4绝缘酶压
个开启的行式轮流测量。
绝缘耐压试验在测通涩漏电流之店进行。试验电压应加在电气装暨的不同带电体之间，以及各带电依与金属外壳之间。
：试验电压从小于规定值的半开始，在10秒内逐渐增加到规定值，然后在此电压下保持1分钟，不得有闪路击穿现象。如仅有不引起电压降的辉光放电仍为合。不适应接上述验电压的仪表和电器应预先断开，试验变距器的额定容α不小于0.5kVA。金属外光
58227-85
三相电源
附加说明：
本标准由商业部科技司提出，由北京市服务机械研究所归口本标准由江苏省江阳县商业机械厂负责起草。本标准主要起草人金智新。
本标推委托江苏省江阴县商业机械厂货责孵释。tr..
金属外流
