【环境保护行业标准(HJ)】 PM10采样器技术要求及检测方法

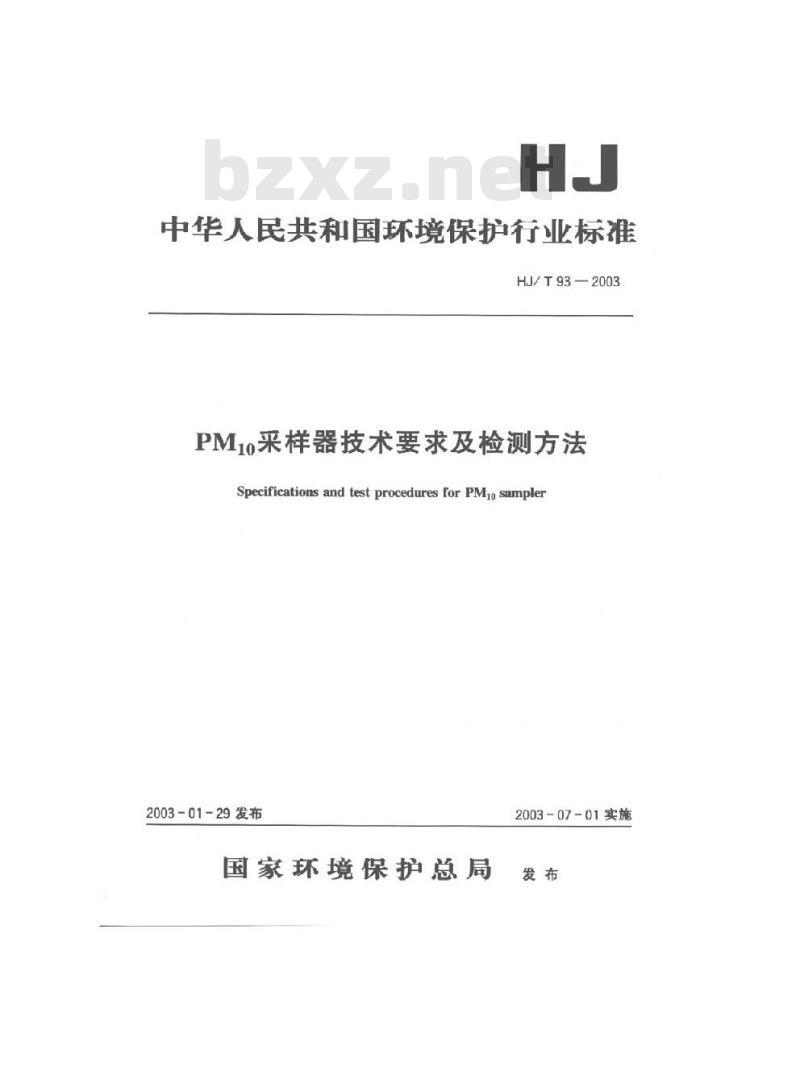

中华人民共和国环境保护行业标准HJ/T93—2003
PM10采样器技术要求及检测方法Specifications and test procedures for PMio sampler2003-01-29发布
国家环境保护总局
2003-07-01实施

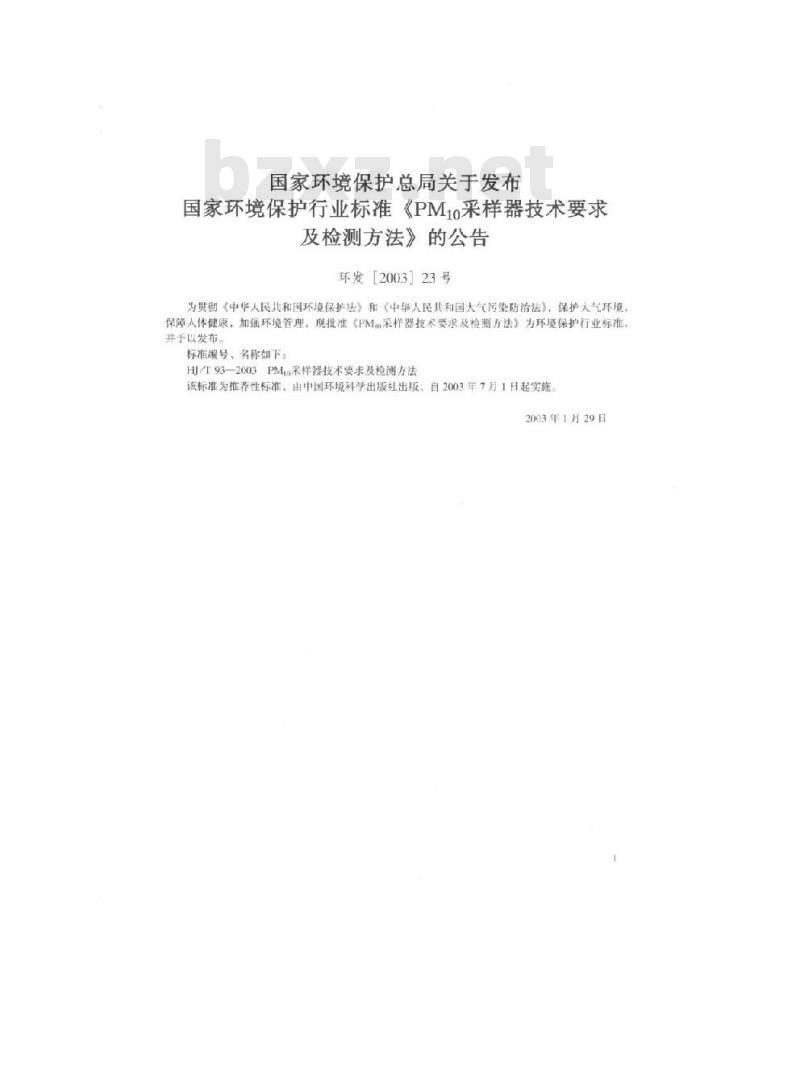

国家环境保护总局关于发布
国家环境保护行业标准《PM1o采样器技术要求及检测方法》的公告
环发[2003]23号
为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，保护大气环境保障人体健康，加强环境管理，现批准《PM采样器技术要求及检测方法》为环境保护行业标准，并予以发布。
标准编号、名称如下：
HJ/T93——2003PMa采样器技术要求及检测方法该标准为推荐性标准，由中国环境科学出版社出版，自2003年7月1日起实施。2003年1月29日

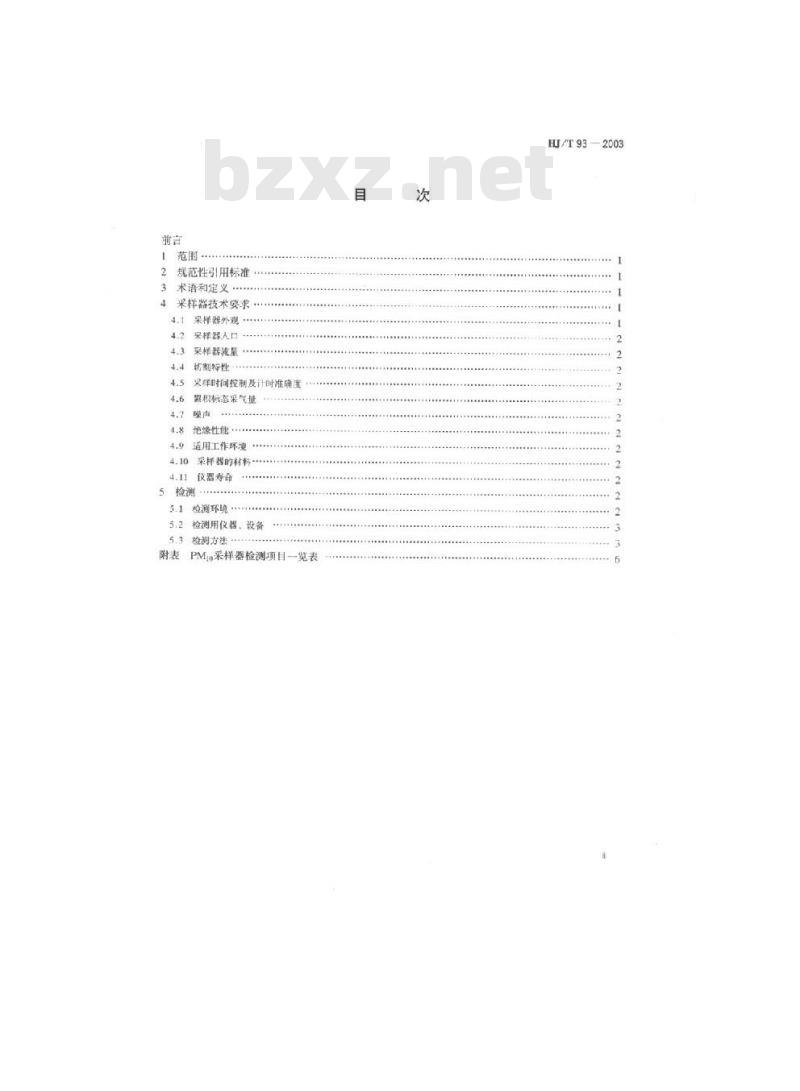

规范性引用标准
术语和定义
采样器技术要求
4.1果样器外观
4.2采样器人口
4.3采样器流量
4.4切割特性
4.5呆样时间控制及计时准确度
累积标态采气量
4.7噪声
绝缘性能·
适用工作环境
4.10采样器的材料
仪器寿命
检测环境....
检测用仪器、设备
检测方法
PMin采样器检测项目一览表
HJ/T93—2003
HI/T932003

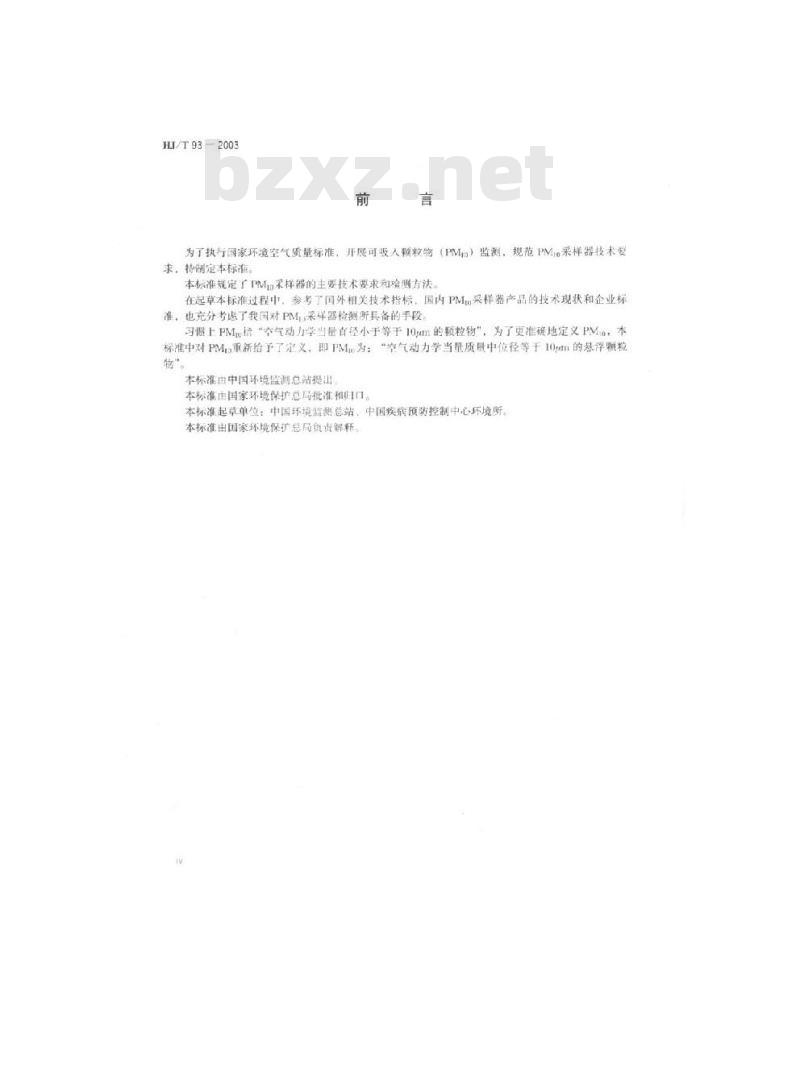

为了执行国家环境空气质量标准，开展可吸人颗粒物（PMm）监测，规范PMie采样器技术要求，持制定本标准
本标准规定了PMp采样器的主要技术要求和险测方法。在起草本标准过程中。参考了国外相关技术指标、国内PMm采样器产品的技术现状和企业标准，也充分考虑了我国对PMB采样器检测所具备的手段。习惯上PMie指“空气动力学当量百径小于等于10um的颗粒物\，为了更准确地定义PMa，本标准中对PMs重新给予了定义：即PMi为：“空气动力学当量质量中位径等于10m的悬浮颗粒物\。
本标准由中国环境监测总站提出本标准由国家环境保护总局批准和归口。本标准起章单位：中国环境监测总站、中国疾病预防控制中心环境所。本标准由国家坏境保扩总局负贡解释，范围
PMio采样器技术要求及检测方法HJ/T932003

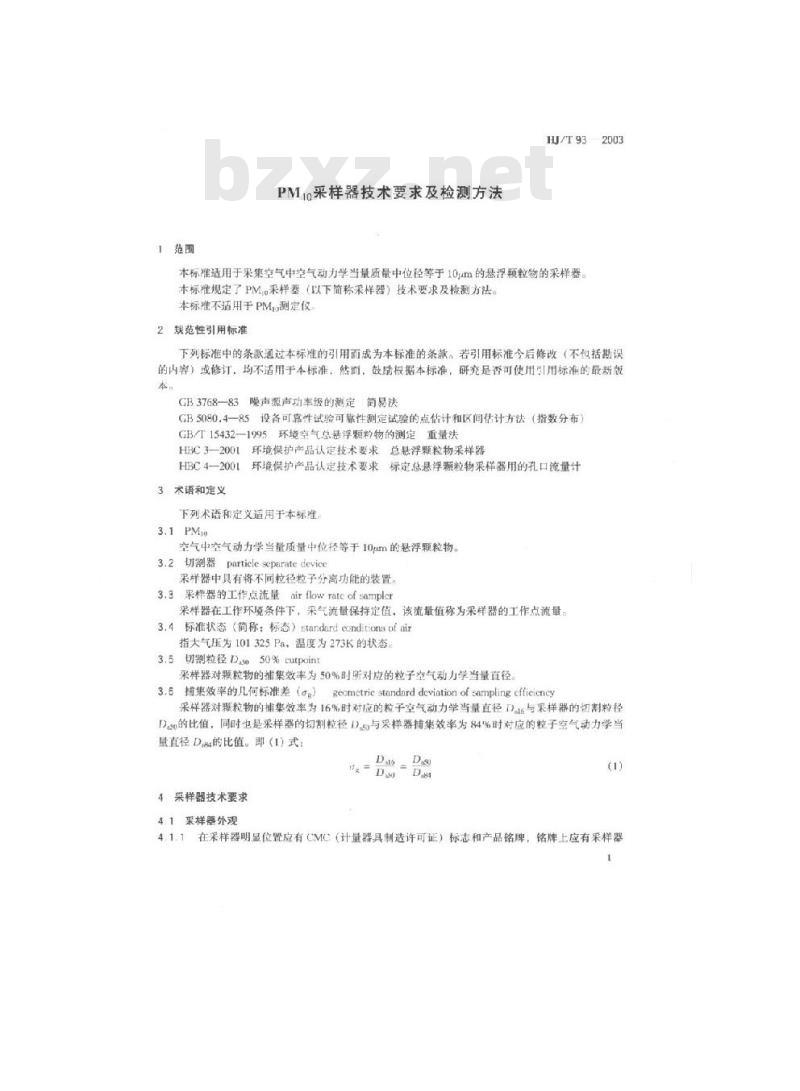

本标准适用于采集空气中空气动力学当量质量中位径等于10m的悬浮颗粒物的采样器本标准规定了PMl采样器（以下简称采样器）技术要求及检测方法。本标准不适用于PMo测定仪
2规范性引用标准
下列标准中的条款通过本标准的引用而成为本标准的条款。若引用标准今后修改（不包括期误的内容）或修订，均不适用于本标准，然，故励根据本标准，研究是否可使用引用标准的最新版本，
GB3768—83噪声源声功率级的测定简易法GB5080.4—85设备可靠性试验可靠性测定试验的点估计和区间估计方法（指数分布）GB/T15432—1995环境空气总悬浮题粒物的测定重量法总悬浮颗粒物采样器
HBC3—2001环境保护产品认定技术要求HBC4—2001
术语和定义
环境保护产品认定技术要求
标定总悬浮颗粒物采样器用的孔口流量计下列术语和定义造用于本标准
空气中空气动力学当量质量中位径等于10pum的悬浮颗粒物。切割器particleseparatedevice3.2
采样器中具有将不同粒径粒子分离功能的装置。3.3采样器的工作点流量airflowrateofsampler采样器在工作环境条件下，采气流量保持定值，该流量值称为采样器的工作点流量。3.4
标准状态（简称：标态）Etandardeonditionsofair指大气压为101325Pa，温度为273K的状态。切割粒径D.so50%cutpoint
采样器对颗粒物的捕集效率为50%时所对应的粒子空气动力学当量直径。捕集效率的几何标准差（og）
geometric standnrddcviation of sampling cfficicncy采样器对颗粒物的捕集效率为16%时对应的粒子空气动力学当量直径D品与采样器的切割粒径D的比值，同时也是采样器的切割粒径D.50与采样器捕集效率为84%时对应的粒子空气动力学当量直径Dsa的比值。即（1)式：
4采样器技术要求
4.1采样器外观
DalsDa
4.1.1在采样器明显位置应有CMC（计量器具制造许可证）标志和产品铭牌，铭牌上应有采样器1
HI/T93—2003
名称、型号、生产厂名称、出厂编号及生产日期4.1.2
采样器应完好无提：无明显缺陷，各零、部件连接可靠，各操作键、钮灵活有效。3显示部分的数字（刻度）应清晰，没有影响读数的缺陷。4.1.3
4.2采样器入口
为使采伴器的采样各向同性，采样器入口在水平面内应为圆形或矩形，非测形或矩形采样器人口在水平面内应至少有四个均匀进气方向。4.3采样器流量
4.3.1采样器工作点流量
采样器工作点流量不作必须要求，一般情况下：
大流量采样器工作点流量为1.05m/min中流量采样器工作点流量为0.10m/min4.3.2
2流量稳定性
当采样阻力为3.0~6.0kPa，电源电压在交流220V±10%范围内变化时，采样器工作点流量的相对变化在土5%之内。
4.3.3流量调节性能
在校准采样器工作点流量过程中，用调节器微量调节采样器流量时，从调动调节器后到流量稳定能读取流量相关值，所用时间不得大于3min4.3.3.2在检测采样器流量意定性过程中，当采样头阻力和电源电压变化后，采样器工作点流量恢复到平衡时的时间不大于3min
4.4切割特性
4.4.1切割粒径D0=10±0.5um
4.4.2捕集效率的几何标准差-1.5±0.14.5采样时间控制及计时准确度
4.5.1采样器应具有采样时间控制及计时功能，并可预置采样时间。4.5.2电源停电时，采样器计时装置能自动记录，恢复供电时自动将采样器投人运行。采样结束后能显示或打印采样过程中的停电时间及本次采样的总采样时间。4.5.3采样器计时准确度为0.1%
4.6累积标态采气量
对于具有累积标态采气量功能的采样器，其标态采气量累计准确度为5%。4.7噪声
4.7.1大流量采样器噪声不高于67dB（A)4.7.2中流量采样器噪声不高于62dB（A)4.B
绝缘性能
在10一35℃C，相对湿度≤85%条件下，采样器电源端子对地或机壳间的绝缘电阻大于20M24.9
适用工作环境
采样器在环境温度-20～50℃范围内应能正常工作。4.10采样器的材料
采样器所有含尘气流通道表面，脑无静电吸附作用。4.11仪器寿命
深样器平均无故障时间（MTBE）不低于800h。检测
检测环境
环境温度：10~30℃
相对湿度：≤85%。
供电电源：交流220V，50Hz。
检测用仪器、设备
大流量孔口流量计
中流量孔口流量计
量程：0.8~1.4m/min，准确度等级：2级量程：0.075~0.125m/min，准确度等级：2级。通径50mm
真空碟阀
负压调节阀。
U形管压差计
稳压电源
调压器
最小分度值10Pa。
220V1000W
0-2.50V.15HIW
标准粒子发生器
粒径5-20元m，几何标准差≤1.1。HJ/T93—2003
荧光分光光度计
200850mm.±1.5nmc
准确度等级：2级，阻力：流量1.05m/min时，阻力不大于2.0kPa。5.2.10
累计流量计
电子秒表
声级计
日差：±la/d
精度：I型。
精密温度计-25-50：！
最小分度值为0.1℃
最小分度值不大于100Pa下载标准就来标准下载网
空盒气压表
兆欧表
电压表
湿度表
检测方法
500V，准确度：1级。
500V，准确度：1.5级
10%100%RH
外观检查
采样器外观用目视检查，应符合第4.1条的要求。5.3.2
采样器人口检仓
目视检套采样器入口结构，应符合第4.2条的要求。采样器流量稳定性检测
5.3.3.1从空盒气压表、精密温度计分别读取环境大气压和环境温度。5.3.3.2将采样器工作点流量按公式（2）换算成标准状态下的流量。Q.=QX
式中：Q.
标准状态下的采样器流量，m/min；果样器工作点流量，m/min：
一标准状态下的大气压，101.3kPa：P
一标准状态下的温度，273K：
流量检测时环境大气压，kPa：
一流量检测时环境温度，K。
将计算的标准状态下的流量Q。代人孔口流量计标定回妇方程式（3），求出修正项。y=bQ,+a
式中斜率b和载距a由孔口流量计的标定部门给出。按式（4）计算孔口流量计压差值△H（Pa)。XPX
HJ/T93—2003
5.3.3.3电源连接方式按图1。去率切割器，将采样器按图2所示连接流量检测系统，阻力调节装置（大流量：其空碟润，中流量：负压调节阀）与采样器之问装张洁净滤膜，整个气路不得泄漏，阻力调节装置于全开位置。
保样器
图1电源连接示意
图2流量检测系统示意
L.孔口：2.U型管压差计：3.用力调节装置；4.检测接口：5.采样器：6.U型誉压差计严格遵守采样器的操作规定：在220V额定电压下开机，使采样器运行10分钟，待采样器工作稳定后：调节采详器流量，使孔口流量计压差值（U形管压差计2）达到计算的△H值。5.3.3.4调节调压器和阻力调节装置，在11形管压差计6负压为3.0kPa，电源电压为242V情况下，运行1Umin，得流量稳定后，从孔口压差计中读取压差值△H（Pa)，按（5）式计算此种情况下乐差修正项
按上述操作，计算在U形管压差计6负压为6.0kPa，电源电压为198V情况下的另一个压差修正项的值
将压差修正项3值，替代孔流量计标定回归方程式（3），y=6Q.+a中的，计算标准状态下的流量值Q。、并接（6）式计算出给测状态下的流量值Q，接（7）式计算出采样器工作点流量的相对变化值么Q
Qi(m/min）=(101.3/273)(T/P))Q=(Q-Q）/Q1×100%
U彦管压差计6负压为3.0kPs，电源电压为242V和U形管压差计6负压为6.0kPa，电源电压为198V两种情况下，采样器工作点流量的相对变化值△Q应对合4.3.2条的要求，5.3.4采样器流量调节性能检测
5.3.4.1在采样器流量稳定性检测状态下，采样器稳定运行后，用电于秒表测量从调节采样器流量调节器后至采样器流量稳定，能从孔1东差计读取压差值时所用的时间，该时间应满足4.3.3.1条款的要求
5.3.4.2在检测采样器流量稳定性过程中，用电子穆表测量从调节调压器和阻力调节装置后至采样器流量稳定，能从孔压差计读取压差值时所用的时间，该时间应满是4.3.3.2条款的要求。5.3.5切割特性检测
5.3.5.1采样器的切制特烂检测，应待采样器流量性能检测台格后，在静态实验环境（环境风速50.5m/s）中进行
5.3.5.2采用七种不同粒径单分歌相（c1.1）荧光素铵（C%Hs0,N）球形粒了作为实验粒子对采样器的粒子捕集性能进行检测，实验粒子的七种粒径要求如下表。4
实验粒子的空气动力学当量直径D,/um9±0.5
U/T93—2003
在额定电下开机，按求样器说明书将采样流量调节到工作点流量，待采样器工作稳定5.3.5.3
后、对于每一种粒径D（=！，2
，7）的实验粒子，采样三次（±=1，2，3)，经分析后得出采样器该粒径下的三个捕集效率值，按（8）、（9）式分别计算初a的子均辅集效率（mm）和相对标准偏差（C）
当C15%，2m即为采样器该粒径下的平均捕集效率；否则。该精经的捕集效率值成重做4将实验粒子的七种粒径（D）及所对应的采样器七个捕集效率值（0%）采用多项式回5.3.5.4
方法给出回归方程，求出A，且、（、D四个系数。采样器的粒子捕集性能由多项式回归方程（10）武表示：
= A + HDI + CD + DDI
由间方程求出采样器捕集效率>为16%、50%、84%时所对虚的粒子空气动力学当量5.3.55
直径D16、D50、D8计算采样器的切割粒径（D）和几何标准差（5%)）。其结果应符合4.4条的规定。
采样时间控制及计时准确度检测5.3.6
预置采样器采样时间为60mm，开启采样器并同时用电子秒表记录启动时刻1o，在采样器运行过程中关闭电源10min，经过60min后，采样器应自动停机，用电了移表记录停机时剑zadr，从采粹器计对器读取乘样器运行时间t，将t、和，代入（11）式，计算其准确度>。Mr（=10)
47应符合4.5.3条的要求，检测过程中采样器的采样时间控制功能应符合4.5.1和4.5.2条的要求
累积标态灭气量准确度检测
去掉第5.3.3.3条款图2流量检测系统中的孔口，型管压差计2和阻力调节装置，将累计流量计装置与采样器连接，确保系统不循气，按正常采样状态使采样幕运行24h，停机后记录累门质量流量计示值Q、和果样器累积标态采气量示值Q1，接（12）式计算采样器标态采气量累计准确度AQu
Q-×100%
采样器标态采气量累计准确度么Q.应符合第4.6条的要求5.3.8采样器的噪声检测
采样器碟检测按GB3768—83噪声源声功率级的测定———简易法的规定进行，测得的采样器A声压级赚声应符合4.7余的要求5.3.9柔样器绝缘性能检测
自检测环境下，采样器电机对地或对机壳的绝缘电乱应待合4.8条的要求采样器适用工作环境检测
采样器适用工作环境指标，不再做检测，由生产单位出具相关部门检测（验）合格证书其结5
HI/T93—2003
果应符合4.9条的要求。
5.3.11采样器的材料检查
采样器的材料用目视检查，应符合4.10条的规定。平均无故障时间的检测（只适用于未投人便用的采样器）5.3.12
5.3.12.1经第5.3.1~5.3.11条检测合格的采样器，方能进行平均无故障时间的检测5.3.12.2平均无故障时间的检测和计算方法参照GB5080.4-85设备可靠性试验可靠性测史试验的点估计和区间估计方法（指数分布）第5.1条规定执行。5.3.12.3本项检测只测定单台果样器平均无故障时间的点估计值，检定试验中相关失效的总数只取0或17=(1。可认为MI1F>80Uh；r=1，MIBF等于失效前累计运行时间。5.3.12.4
的故障。
检定过程中，应严格遵守关于采样器操作和保养的规定，杜绝由于操作人员失误而引起将采样器整机置于符合采样要求的检测现场，每关按正常来样要求运行采样器。记录暴5.3.12.5
计运行时间
5.3.12.6检测的前500h，每间隔7d对采样器进行~次第5.3.3、5.3.4、5.3.6、5.3.7、5.3.8和5.3.9条的检测，在后300h，每同隔4d对采样器进行一次第5.3.3、5.3.4、5.3.6、5.3.7、5.3.8和5.3.9条的检测，其中第5.3.7条累积标态采气量检测时间，可计人采样器累计运行时间。在此项检测过程中，允许对采样器进行正常维护，但不能更换被检采样器的零部件。5.3.12.7
在检测过程中，若采样器出现不符合项，即停止检测，并以此时刻作为平均无故障时间5.3.12.8
的终点。
采样器平均无故障时间（MTBF）应符合第4.11条的要求。附表
外观检查
检测项目
采样器人11查
采样器值量稳定性检制
采样器流量调节性能检测
切制特性检测
采样时间控制及计时准确度检测累积标态采气量检测
采样器的噪声检测
采样器终深性能检测
采样器适用工作环境检测
采样器的材料检查
平均无故障时间的捡测
PMlo采样器检测项目一览表
技术指标
符合4.1条要求
行合4.2条要求
罚合4.3.2条要求
特合4.3.3.1条和4.3.3.2条要求符合4.4条要求
符合4.5.1条、4.5.2条租4.5.3条要求
符合4.6条要求
符合4.7条要求
符合4.8条要求
符合4.9条要求
符合4.10条要求
符合4.11条要求
检测力法齿
第5.3.1条
第5.3.2条
第5.3.3条
第5.3.4条
第5.3.5条
第5.3.6条
第5.3.7条
第5.3.8条
第5.3.9条
第5.3.10条
第5.3.11条
第5.3.12条
出具合格证
