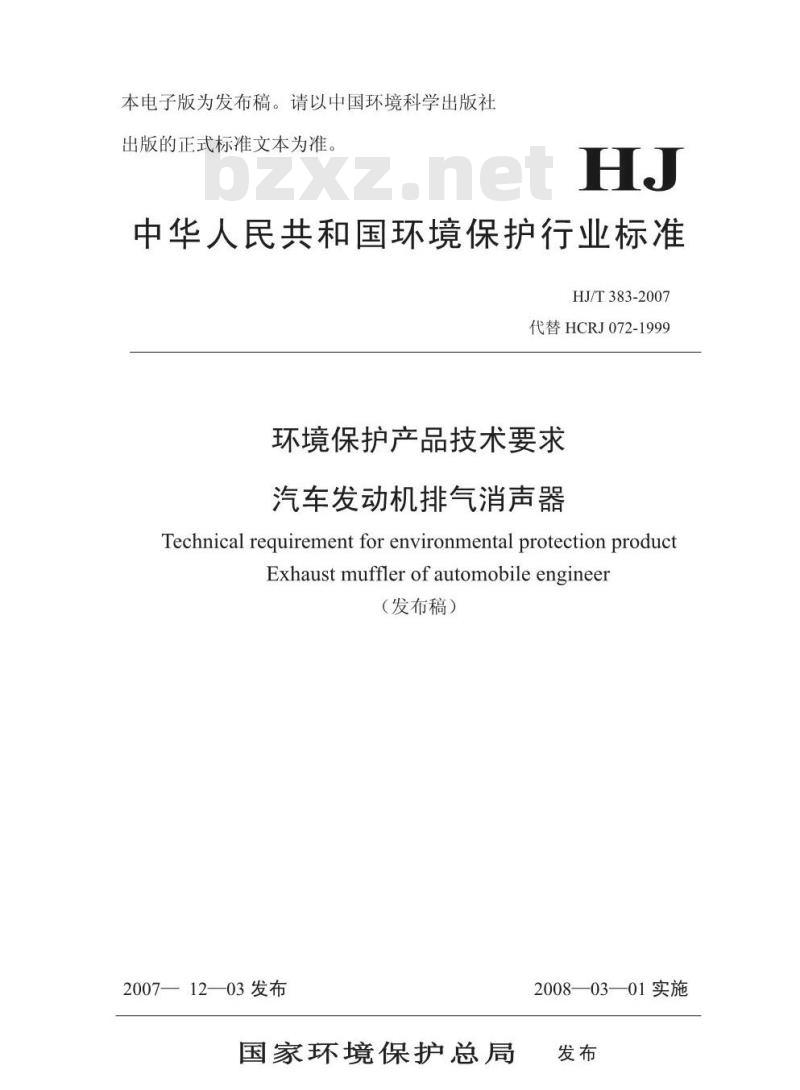

中华人民共和国环境保护行业标准HJ/T383-2007
代替HCRJ072-1999
环境保护产品技术要求
汽车发动机排气消声器
Technicalrequirementforenvironmental protectionproductExhaust muffler of automobile engineer（发布稿）
2007—12—03发布
国家环境保护总局
2008—03—01实施
适用范围
规范性引用文件·
术语和定义
技术要求
试验方法·
检验规则
标志、包装和运输此内容来自标准下载网
为贯彻《中华人民共和国环境噪声污染防治法》，提高汽车发动机排气消声器的产品质量水平，制定本标准。
本标准规定了汽车发动机排气消声器的技术性能指标、试验方法和检验规则等自本标准实施之日起，《汽车发动机排气消声器》（HCRJ072-1999）废止。本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（噪声与振动控制委员会）、贵州红湖机械厂、北京市劳动保护科学研究所。
本标准国家环境保护总局2007年12月3日批准。本标准自2008年3月1日起实施。本标准由国家环境保护总局解释。1适用范围

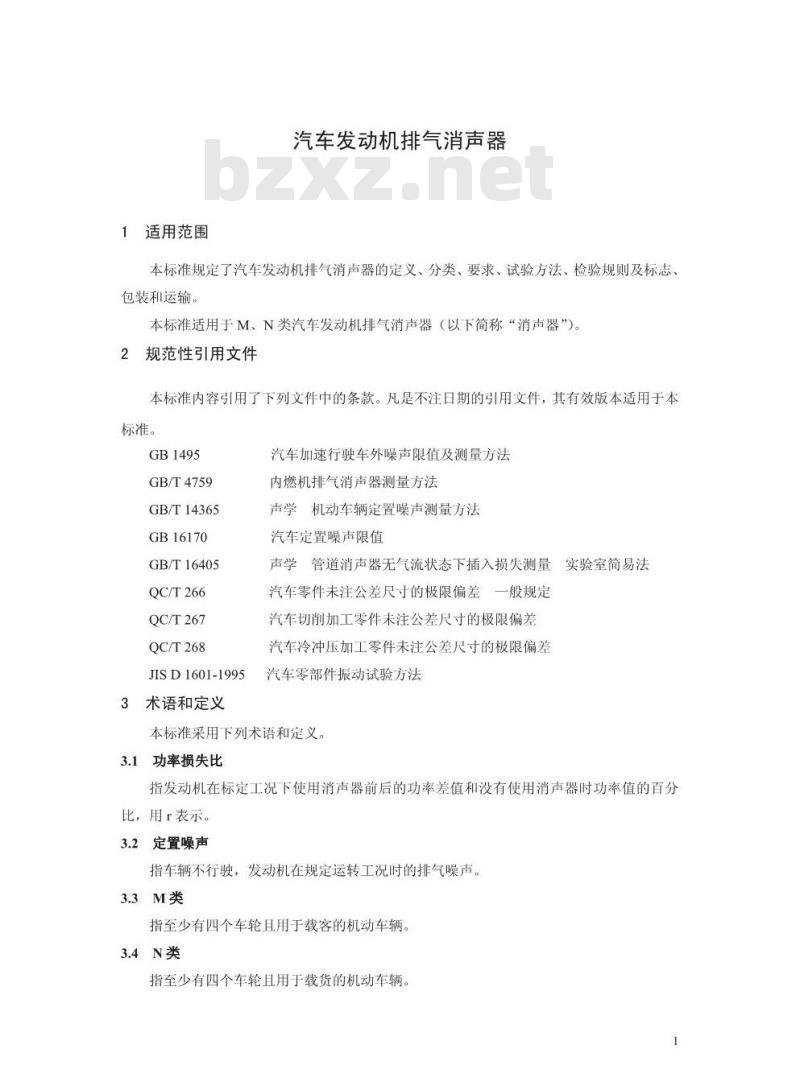

汽车发动机排气消声器
本标准规定了汽车发动机排气消声器的定义、分类、要求、试验方法、检验规则及标志、包装和运输。
本标准适用于M、N类汽车发动机排气消声器（以下简称“消声器”)。2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB1495
GB/T4759
GB/T14365
GB16170
GB/T16405
QC/T266
QC/T267
QC/T268
JISD1601-1995
3术语和定义
汽车加速行驶车外噪声限值及测量方法内燃机排气消声器测量方法
声学机动车辆定置噪声测量方法汽车定置噪声限值
声学管道消声器无气流状态下插入损失测量实验室简易法汽车零件未注公差尺寸的极限偏差一般规定汽车切削加工零件未注公差尺寸的极限偏差汽车冷冲压加工零件未注公差尺寸的极限偏差汽车零部件振动试验方法
本标准采用下列术语和定义。
3.1功率损失比
指发动机在标定工况下使用消声器前后的功率差值和没有使用消声器时功率值的百分比，用r表示。
3.2定置噪声
指车辆不行驶，发动机在规定运转工况时的排气噪声。3.3M类
指至少有四个车轮且用于载客的机动车辆，3.4N类
指至少有四个车轮且用于载货的机动车辆。1

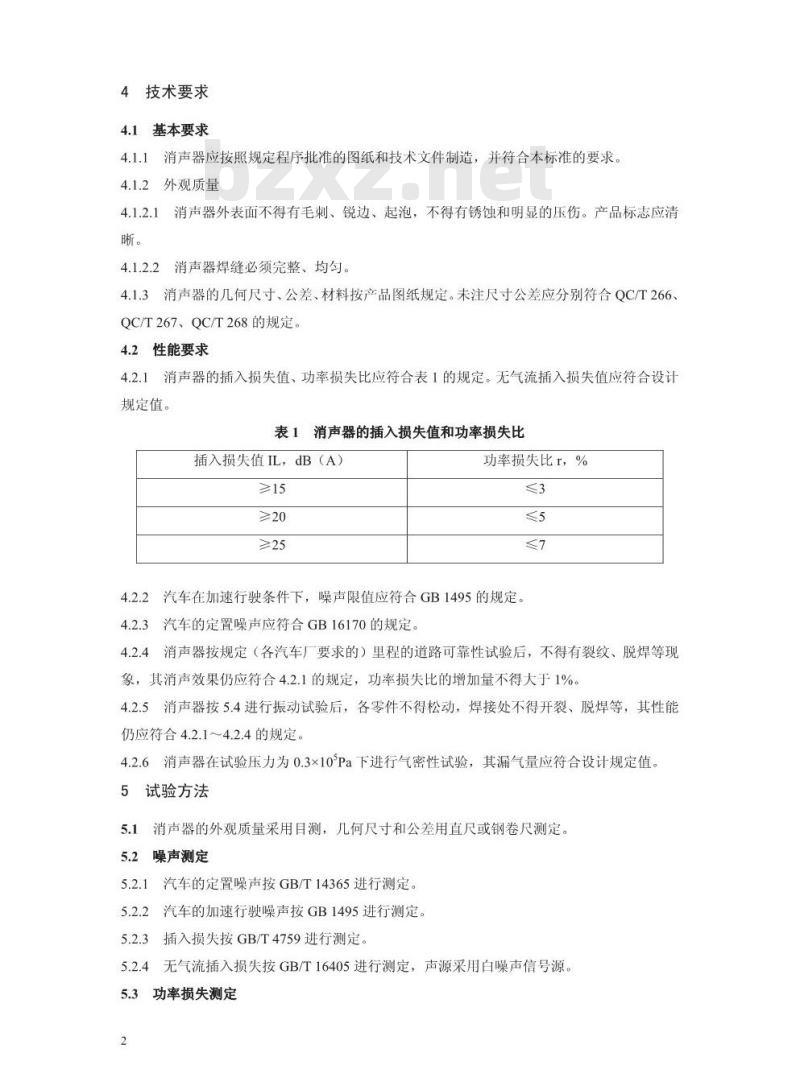

4技术要求
4.1基本要求
4.1.1消声器应按照规定程序批准的图纸和技术文件制造，并符合本标准的要求。4.1.2外观质量
4.1.2.1消声器外表面不得有毛刺、锐边、起泡，不得有锈蚀和明显的压伤。产品标志应清晰。
4.1.2.2消声器焊缝必须完整、均匀。4.1.3消声器的几何尺寸、公差、材料按产品图纸规定。未注尺寸公差应分别符合QC/T266、QC/T267、QC/T268的规定。
4.2性能要求
4.2.1消声器的插入损失值、功率损失比应符合表1的规定。无气流插入损失值应符合设计规定值。
表1消声器的插入损失值和功率损失比插入损失值IL，dB（A)）
功率损失比r，%
4.2.2汽车在加速行驶条件下，噪声限值应符合GB1495的规定4.2.3汽车的定置噪声应符合GB16170的规定。4.2.4消声器按规定（各汽车厂要求的）里程的道路可靠性试验后，不得有裂纹、脱焊等现象，其消声效果仍应符合4.2.1的规定，功率损失比的增加量不得大于1%。4.2.5消声器按5.4进行振动试验后，各零件不得松动，焊接处不得开裂、脱焊等，其性能仍应符合4.2.1～4.2.4的规定。4.2.6消声器在试验压力为0.3x10°Pa下进行气密性试验，其漏气量应符合设计规定值。5试验方法
5.1消声器的外观质量采用目测，几何尺寸和公差用直尺或钢卷尺测定。5.2噪声测定
5.2.1汽车的定置噪声按GB/T14365进行测定。5.2.2汽车的加速行驶噪声按GB1495进行测定。5.2.3插入损失按GB/T4759进行测定。5.2.4无气流插入损失按GB/T16405进行测定，声源采用白噪声信号源5.3功率损失测定
功率损失试验按GB/T4759进行。5.4振动试验
消声器按实际安装方式根据JISD1601中振动耐久性方法进行振动试验5.4.2在汽车振动的频率范围，消声器无共振的情况下，按表2试验条件进行振动试验。表2无共振试验条件
振动频率
33.3或66.7
33.3或66.7
振动加速度
试验时间，h
5.4.3在汽车振动的频率范围，消声器有共振的情况下，先在共振频率下进行上下1h、左右及前后0.5h试验后，再按表3试验条件进行试验。表3共振试验条件
5.5气密性试验
振动频率
33.3至66.7
33.3至66.7
振动加速度
试验时间，h
将消声器的进气端与空气压缩机连接，然后将消声器出气端堵住。5.5.1
5.5.2将压缩空气的压力调至设计所需压力值，在试验压力为0.3×10'Pa下，稳定后在流量计上读出流量值。该流量值即为消声器在该压力下的漏气量。检验规则
6.1消声器的检验分为出厂检验和型式检验两类。6.2出厂检验
6.2.1必检项目
a）外观质量及标记；
b）安装尺寸、外形尺寸；
c）气密性。
6.2.2抽检项目
a）加速行驶噪声：按用户要求，但每年不少于一次；b）定置噪声：按用户要求，但每年不少于一次。6.3型式检验
6.3.1当有下列情况之一时，须进行型式检验：a）新产品定型或老产品转产：
b）结构有重大改变；
c）主要材料或工艺变更；
d）国家质量监督机构提出检验要求。6.3.2抽样方法
作型式检验的消声器应在出厂检验合格的消声器中随机抽取，抽样数每次不少于5台。6.3.3检验项目
a）出厂检验的全部项目；
b）插入损失值：
c）功率损失比；
d）定置噪声；
e）加速行驶噪声；
f)振动试验：
g）可靠性试验。
6.4判定规则
出厂检验和型式检验结果应符合第4章的规定，任一检验项目不合格，须加倍抽样复检如仍有项目不合格，则判定该批产品不合格。7标志、包装和运输
7.1标志
产品的标志按产品图纸规定进行。产品件号、气流方向箭头、制造厂标记或商标可视需要而定。
7.2包装
包装箱应牢固可靠，必要时要采取防水措施，在正常运输中能防止碰伤和受压变形。7.2.1
7.2.2包装箱上应标明：生产厂名称、产品名称、型号、数量、总重量及“防湿”、“小心轻放”等标记。
7.3运输
由供需双方商定。
7.4产品应存放在通风干燥的仓库内。4
