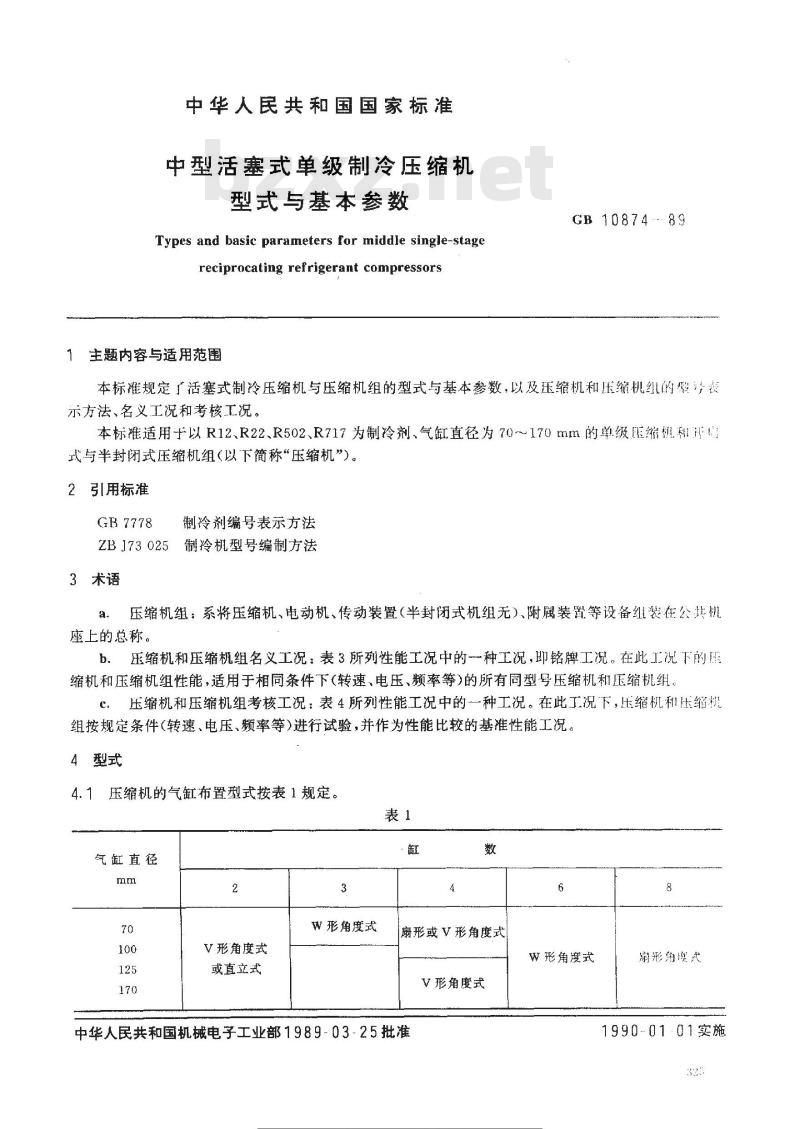

【国家标准(GB)】 中型活塞式单级制冷压缩机 型式与基本参数

中华人民共和国国家标准
中型活塞式单级制冷压缩机
型式与基本参数
Types and basic parameters for middle single-stagereciprocating refrigerant compressors主题内容与适用范围
GB 10874--:89此内容来自标准下载网
本标准规定广活塞式制冷压缩机与压缩机组的型式与基本参数，以及压缩机和压缩机组的型予装示方法、名义工况和考核工况。本标准适用于以R12、R22、R502、R717为制冷剂、气缸直径为70～170mm的单级缩机租开式与半封闭式压缩机组（以下简称“压缩机”)。2引用标准
GB 7778
制冷剂编号表示方法
ZBJ73025制冷机型号编制方法
3术语
压缩机组：系将压缩机、电动机、传动装置（半封闭式机组无）、附属装置等设备组装在公共机座上的总称。
压缩机和压缩机组名义工况：表3所列性能工况中的一种工况，即铭牌工况。在此工况下的服b.
缩机和压缩机组性能，适用于相同条件下（转速、电压、频率等）的所有同型号压缩机和压缩机组，c．压缩机和压缩机组考核工况：表4所列性能工况中的一种工况。在此工况下，压缩机和压缩机组按规定条件(转速、电压、频率等)进行试验，并作为性能比较的基准性能工况。4型式
4.1压缩机的气缸布置型式按表1规定。表1
气缸直径
V形角度式
或直立式
W形角度式
扇形或V形角度式
W形角度式
V形角度式
中华人民共和国机械电子工业部1989-03-25批准示楼专区
又标游行免费
扇形角度式
1990-0101实施
GB 10874—89
4.2压缩机配置冷量调节机构和卸载启动机构。4.3开启式压缩机采用联轴器直接传动或V带传动。4.4型号表示方法
压缩机和压缩机组型号表示方法除应符合ZBJ73025的规定外，还应符合下列规定：a.
压缩机型号表示方法
冷凝压力：高冷凝压力用G表示，低冷凝压力不表示-行程：长行程用C表示，短行程不表示制冷剂：R12、R22、R502用FR717用A表示缸数和缸径：缸数和缸径用阿拉伯数字表示，缸径单位为cm压缩机组型号表示方法
使用温度范围：高温用G、中温用Z、低温用D表示电动机配用功率：用阿拉伯数字表示，单位为kW压缩机型号（半封闭式机组制冷剂不表示）压缩机组类别：半封闭式用B表示，开启式不表示4.5型号标记示例
a．812·5ACG：表示8缸扇形角度式布置，气缸直径125mm，制冷剂为R717、行程为110mm的高冷凝压力压缩机。
B47-13Z：表示4缸扇形（或V形）角度式布置，气缸直径70mm，制冷剂为氟利昂，行程55mm配用电动机功率13kw，中温用，低冷凝压力半封闭式压缩机组。c，610FG-75G：表示6缸W形角度式布置，气缸直径100mm，制冷剂为氟利昂，行程80rnm，配用电动机功率75kW，高温用，高冷凝压力的开启式压缩机组。5基本参数
压缩机基本参数应符合表2的规定。326
游度电
半封闭式
开启式
6压缩机和压缩机组名义工况
转速范围
GB10874—89
1800~～1 000
1500~750
1200～600
1000～500
2.3,4,6.8
2,4,6,8
确定压缩机和压缩机组名义制冷量的工况如表3所示。表3
吸入压力
使用温度
制冷剂
饱和温度
压缩机和压缩机组考核工况
吸入温度
最高转速
排出压力饱和温度
低冷凝压力时
考核压缩机和压缩机组的工况如表4所示。游度电
高冷凝压力时
标游行免费
容积排量（8缸）
最低转速
制冷剂液体温度
低冷凝压力时
高冷凝压力时
使用温度
中低温
制冷剂
R12,R22
R12,R22
附加说明：
吸入压力
饱和温度
GB 10874---89
排出压力饱和温度
吸人温度
高冷压力时
低冷凝压力时
本标准由合肥通用机械研究所归口并负责起草。本标准主要起草人任金禄、黄健平。50
制冷剂液体激度
低冷凝庄力时
高冷凝用力附
自本标准实施之日起，原JB955--67《中小型活塞式单级制冷压缩机型式与基本参数》作废328
m各炎标准行业资科免费了率
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
