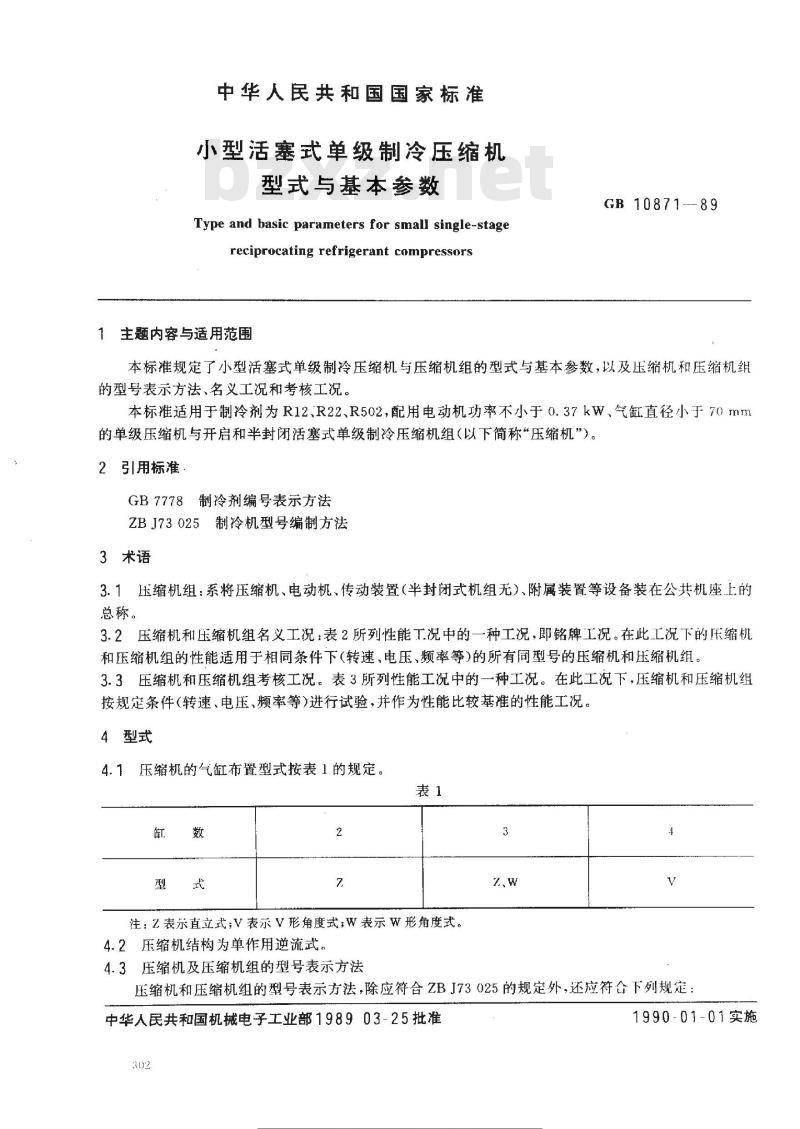

中华人民共和国国家标准
小型活塞式单级制冷压缩机
型式与基本参数
Type and basic parameters for small single-stagereciprocating refrigerant compressors主题内容与适用范围
GB 10871--89
本标准规定了小型活塞式单级制冷压缩机与压缩机组的型式与基本参数，以及压缩机和压缩机组的型号表示方法、名义工况和考核工况。本标准适用于制冷剂为R12、R22、R502，配用电动机功率不小于0.37kW、气缸直径小于70mm的单级压缩机与开启和半封闭活塞式单级制冷压缩机组（以下简称“压缩机\）。2引用标准
GB7778制冷剂编号表示方法
ZBJ73025制冷机型号编制方法
3术语
3.1压缩机组：系将压缩机、电动机、传动装置（半封闭式机组无）、附属装置等设备装在公共机座上的总称。
3.2压缩机和压缩机组名义工况：表2所列性能工况中的一种工况，即铭牌工况。在此工况下的压缩机和压缩机组的性能适用于相同条件下(转速、电压、频率等)的所有同型号的压缩机和压缩机组。3.3压缩机和压缩机组考核工况。表3所列性能工况中的种工况。在此工况下，压缩机和压缩机组按规定条件(转速、电压、频率等)进行试验，并作为性能比较基准的性能工况。4型式
4.1压缩机的气缸布置型式按表1的规定。表1
注：Z表示直立式;V表示V形角度式W表示W形角度式。4.2压缩机结构为单作用逆流式。4.3压缩机及压缩机组的型号表示方法3
压缩机和压缩机组的型号表示方法，除应符合ZBJ73025的规定外，还应符合下列规定：中华人民共和国机械电子工业部198903-25批准302
示度专网：
没标游行免费
1990-01-01实施

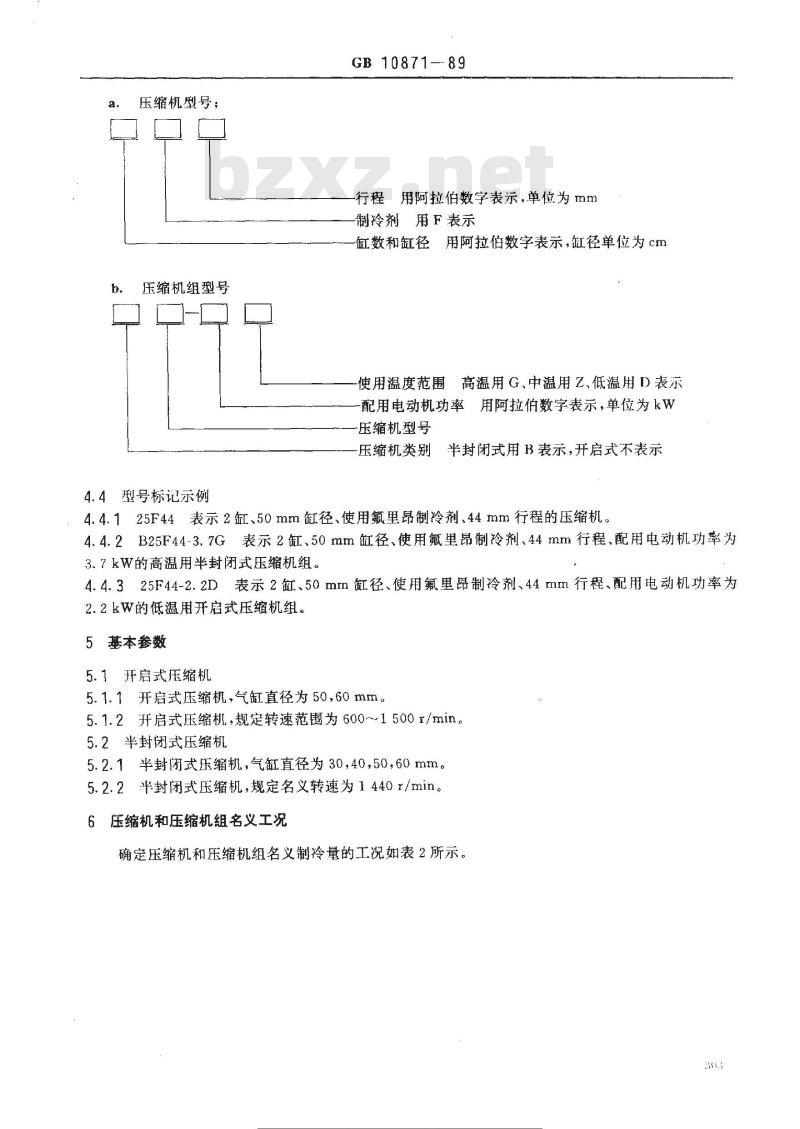

压缩机型号；
压缩机组型号
4.4型号标记示例
GB10871-89
行程用阿拉伯数字表示，单位为mm制冷剂
F表示
缸数和缸径用阿拉伯数字表示，缸径单位为cm使用温度范围高温用G、中温用Z、低温用D表示配用电动机功率用阿拉伯数字表示，单位为kW压缩机型号
压缩机类别半封闭式用B表示，开启式不表示4.4.125F44表示2缸、50mm缸径、使用氟里昂制冷剂、44mm行程的压缩机。4.4.2B25F44-3.7G表示2缸、50mm缸径、使用氟里昂制冷剂、44mm行程、配用电动机功率为3.7kW的高温用半封闭式压缩机组。4.4.325F44-2.2D表示2缸、50mm缸径、使用氟里昂制冷剂、44mm行程、配用电动机功率为2.2kW的低温用开启式压缩机组。5基本参数
5.1开启式压缩机
5.1.1开启式压缩机，气缸直径为50，60mm。5.1.2开启式压缩机，规定转速范围为600～1500r/min。5.2半封闭式压缩机
5.2.1半封闭式压缩机，气缸直径为30，4050，60mm。5.2.2半封闭式压缩机，规定名义转速为1440r/min。6压缩机和压缩机组名义工况
确定压缩机和压缩机组名义制冷量的工况如表2所示。303
科度专区
标游行免费
使用温度范围
制冷剂
压缩机和压缩机组考核工况
GB 10871--89
吸入压力
饱和温度
吸入温度

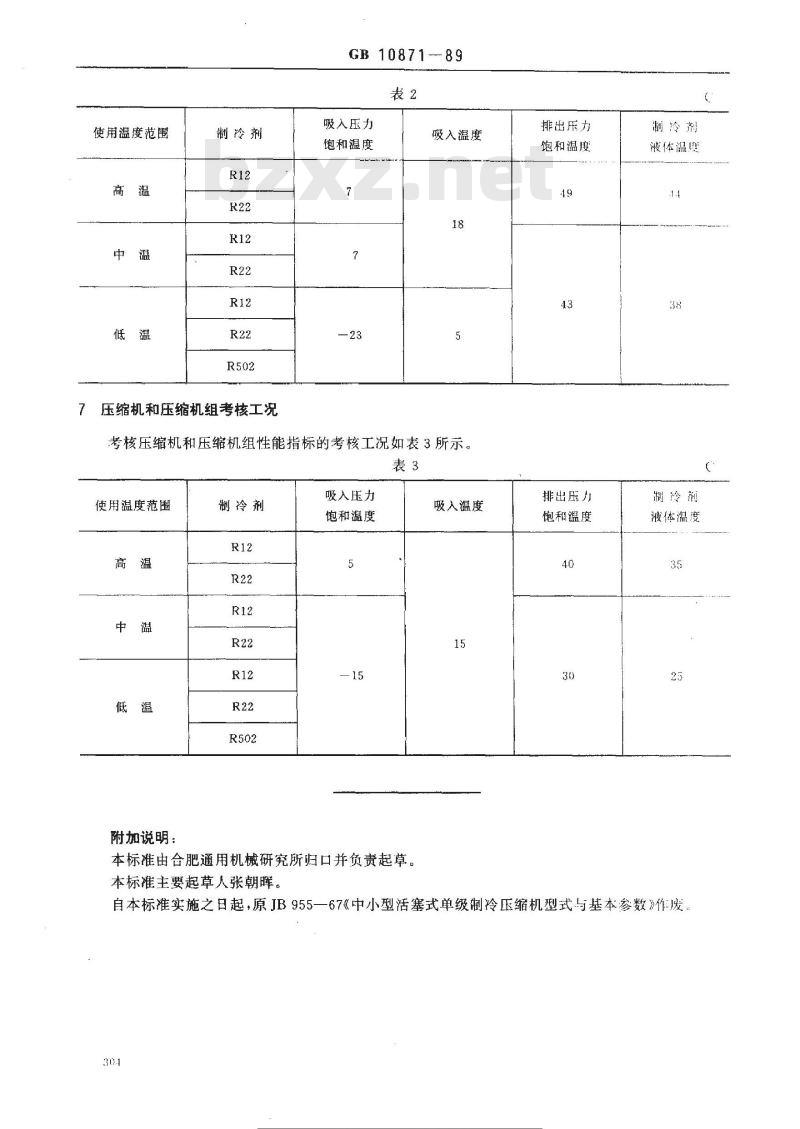

考核压缩机和压缩机组性能指标的考核工况如表3所示表3
使用温度范围
附加说明：
制冷剂
吸入压力
饱和温度
本标准由合肥通用机械研究所归口并负责起草。本标准主要起草人张朝晖。
吸入温度
排出压力
饱和温度
排出压力
饱和温度
制冷剂
液体温度
制冷剂
液体温度
自本标准实施之日起，原JB955一67《中小型活塞式单级制冷压缩机型式与基本参数》作废30.1
