【电子行业标准(SJ)】 磁性氧化物制成的双孔及多孔磁芯尺寸系列

中华人民共和国电子工业部部标准SJ3174-88
磁性氧化物制成的双孔及
多孔磁芯尺寸系列Www.bzxZ.net
1988-04-08发布
1988-10-01实施
中华人民共和国电子工业部
中华人民共和国电子工业部部标准SJ3174-88
磁性氧化物制成的双孔及多孔磁芯尺寸系列本标准适用于由磁能氧化物材料制造的双孔及多孔磁芯的尺寸系列，这种磁芯广泛应用于电视接收机中，作VHF和UHF题段的天线平衡一不平衡阻抗变换器和共用天线系统及其它场合作各种变压器。其技术要求的具体指标应在产品标准中规定。型号命名

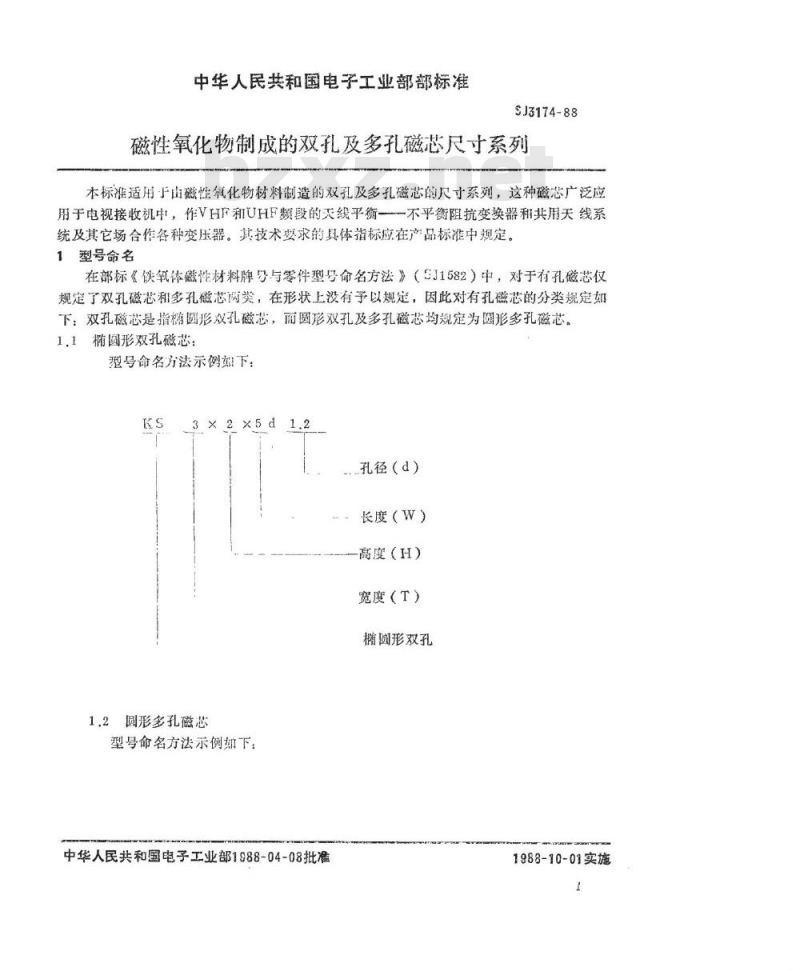

在部标《铁氧体性材料牌号与零件型号命名方法》（SJ1582）中，对于有孔磁芯仅规定了双孔磁芯和多孔磁芯两类，在形状上没有予以规定，因此对有孔磁芯的分类规定如下，双孔磁芯是指楹圆形双孔磁芯，丽圆形双孔及多孔磁芯均规定为圆形多孔磁芯。1.1椭圆形双孔磁芯：
型号命名方法示例如下：
3×2×5d1.2
孔径（d）
长度（W）
高度（H）
宽度（T）
椭圆形双孔
1,2圆形多孔磁芯
型号命名方法示例期下：
中华人民共和国电子工业部1988-04-08批准1988-10-01实施
2规格尺寸
SJ3174-83
孔径（d）
高度（H）
外径(D)

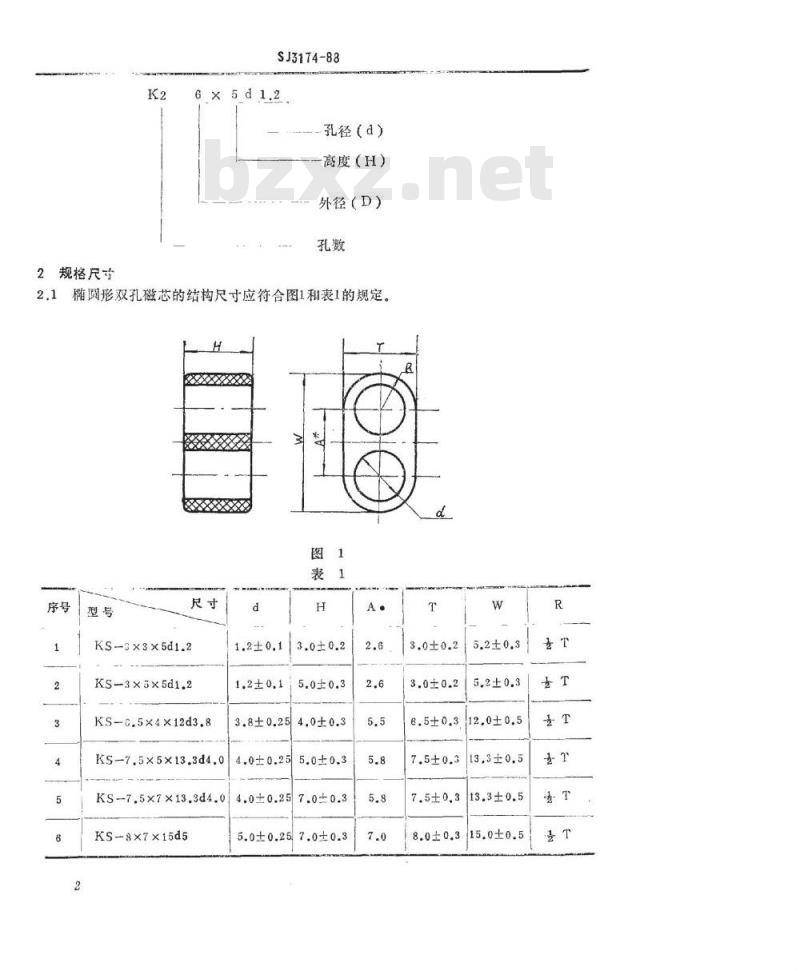

2.1椭圆形双孔磁芯的结构尺寸应符合图1和表1的规定。图1
KS-3x3x5d1.2
KS-3×5x5d1.2
Ks-c.5×4x12d3.8
Ks-7.5×5×13.3d4.0
KS-7.5x7×13.3d4.0
KS-8×7×15d5
3.8±0.25
4.0±0.25
4.0±0.257.0±0.3
5.0±0.257.0±0.3
12.0±0.5
13,3±0.5
13.3±0.5
15.0±0.5
SJ3174-88

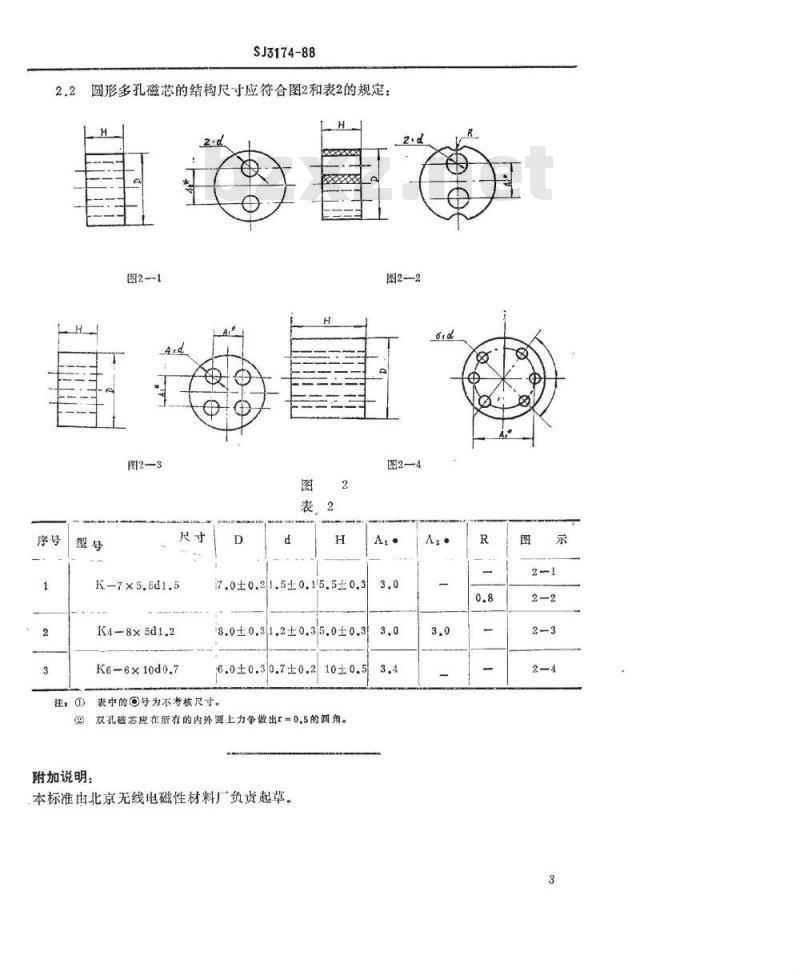

圆形多孔磁芯的结构尺寸应符合图2和表2的规定图2-1
K-7×5.5d1.5
K4—-8x5d1.2
K6-6x10do.7
i7.0±0.21.5±0.15.5±0.3
8.0±0.31.2±0.35.0±0.3
6.0±0.30.7±0.2
注：①表中的号为不考核尺寸。10±0.5
②双孔磁芯应在所有的内外圆上力争做出0.5的圆角。附加说明：
本标准由北京无线电磁性材料厂负资起草。图2—2
图2—4
