【电子行业标准(SJ)】 矿用纵横制用户电话交换机测试方法

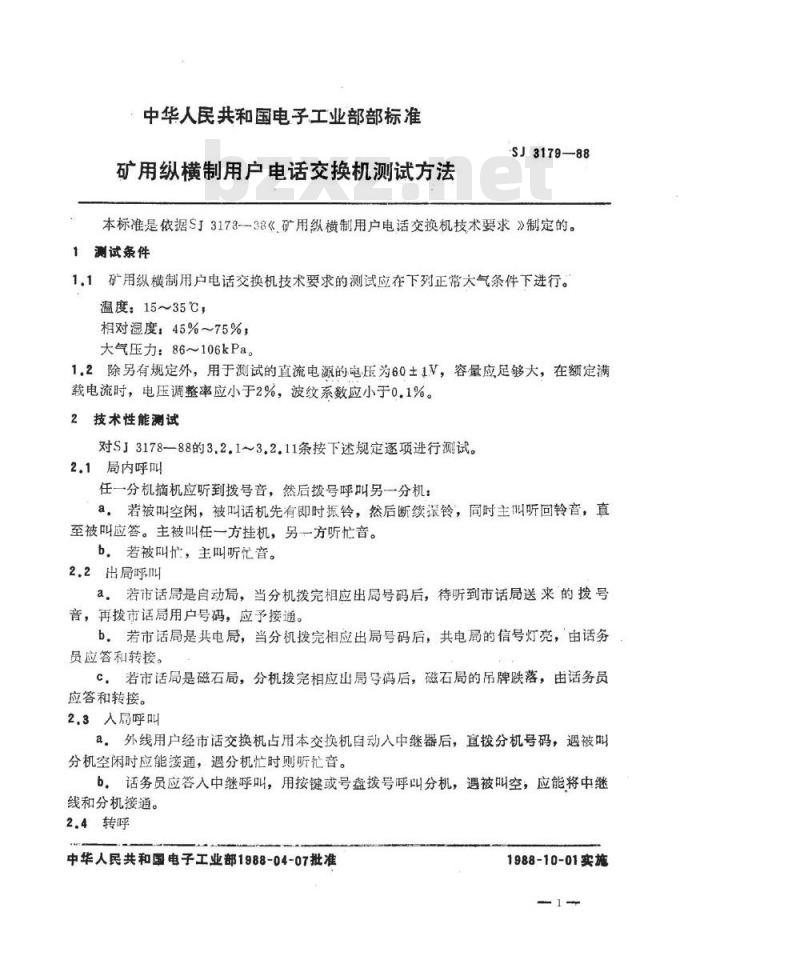

中华人民共和国电子工业部部标准矿用纵横制用户电话交换机测试方法SJ3179-88
本标准是依据SI3173--38《矿用纵横制用户电话交换机技术要求》制定的。1测试条件
1.1矿用纵横制用户电话交换机技术要求的测试应在下列正常大气条件下进行。温度：15~35℃
相对湿度，45%～75%
大气压力：86~106kPa
1.2除另有规定外，用于测试的直流电源的电压为60±1V，容量应足够大，在额定满载电流时，电压调整率应小于2%，波纹系数应小于0.1%。2技术性能测试
对SJ3178—88的3.2.1~3.2.11条按下述规定逐项进行测试。2.1局内呼叫
任一分机摘机应听到拨号音，然后拨号呼叫另一分机：a。若被叫空闲，被叫话机先有即时振铃，然后断续铃，同时主叫听回铃音，真至被叫应答。主被叫任一方挂机，另一方听忙音。b。若被叫忙，主叫听忙音。
2.2出局呼叫
a，若市话局是自动局，当分机拨完相应出局号码后，待听到市话局送来的拨号音，再拨市话局用户号码，应予接通。b。若市话局是共电局，当分机拨完相应出局号码后，共电局的信号灯亮，由话务员应答和转接。
c，若市话局是磁石局，分机拨完相应出局号码后，磁石局的吊牌跌落，由话务员应答和转接。
2.3入屌呼叫
a，外线用户经市话交换机占用本交换机自动入中继器后，直拨分机号码，遇被叫分机空闲时应能接通，遇分机忙时则听汇音。b，话务员应答入中继呼叫，用按键或号盘拨号呼叫分机，遇被叫空，应能将中继线和分机接通。
2.4转呼
中华人民共和国电子工业部1988-04-07批准1988-10-01实施
SJ3179-88

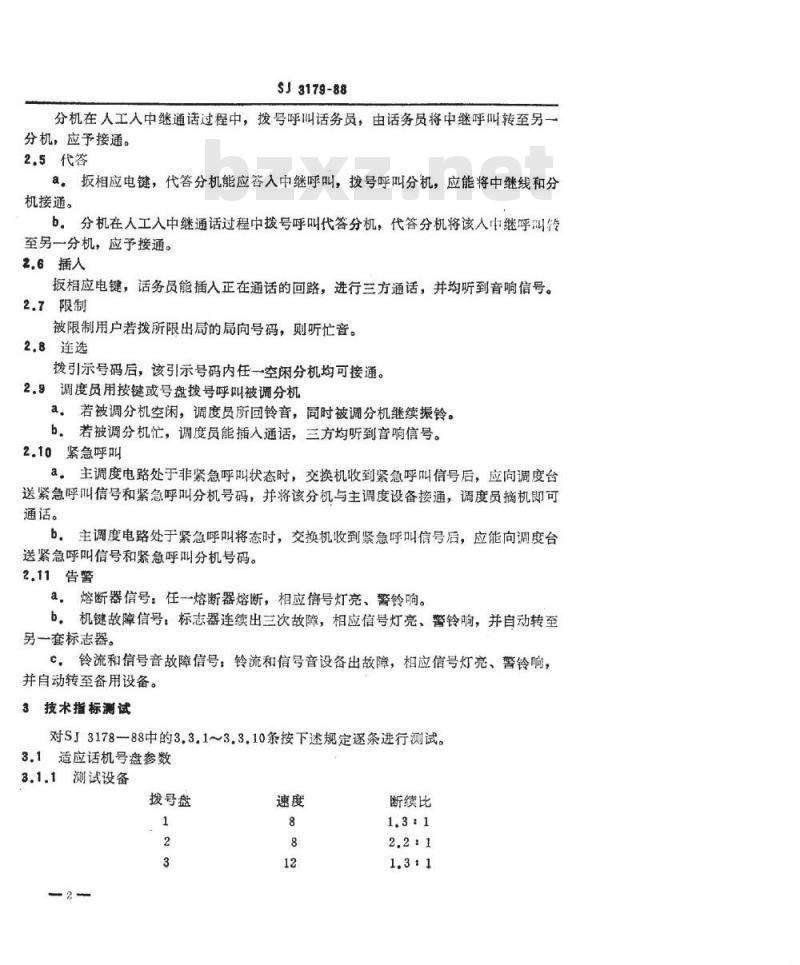

分机在人工入中继通话过程中，拨号呼叫话务员，由话务员将中继呼叫转至另一分机，应予接通。
2.5代答
a。扳相应电键，代答分机能应答入中继呼叫，拨号呼叫分机，应能将中继线和分机接通。
b。分机在人工人中继通话过程中拨号呼叫代答分机，代答分机将该入中继呼叫转至另一分机，应予接通。
2.6插人
扳相应电键，话务员能插入正在通话的回路，进行三方通话，并均听到音响信号。2.7限制
被限制用户若拨所限出局的局向号码，则听忙音。2.8连选
拨引示号码后，该引示号码内任一空闲分机均可接通。2.9调度员用按键或号盘拨号呼叫被调分机a。若被调分机空闲，调度员所回铃音，同时被调分机继续振铃。b。若被调分机忙，调度员能插入通话，三方均听到音响信号。2.10紧急呼叫
a。主调度电路处于非紧急呼叫状态时，交换机收到紧急呼叫信号后，应向调度台送紧急呼叫信号和紧急呼叫分机号码，并将该分机与主调度设备接通，调度员摘机即可通话。
主调度电路处于紧急呼叫将态时，交换机收到紧急呼叫信号后，应能向调度台送紧急呼叫信号和紧急呼叫分机号码。2.11告警
a，熔断器信号：任一熔断器熔断，相应信号灯亮、馨铃响。b。机键故障信号：标志器连续出三次故障，相应信号灯亮、警铃响，并自动转至另一套标志器。
C。铃流和信号音故障信号：铃流和信号音设备出故障，相应信号灯亮、警铃响，并自动转至备用设备。
3技术指标测试
对SJ3178-88中的3.3.1~3.3.10条按下述规定逐条进行测试。3.1适应话机号盘参数
3.1.1测试设备
拨号盘
断续比
3.1.2测试方法
在总配线架上测试。
SJ3179--88
a，按图1接线，使分机回路闭合，占用用户记发器用3.1.1条所规定的四种号盘分别拨号，观察用户记发器在每种号盘发号时是否能正确收号。RI4
报号款
总配线

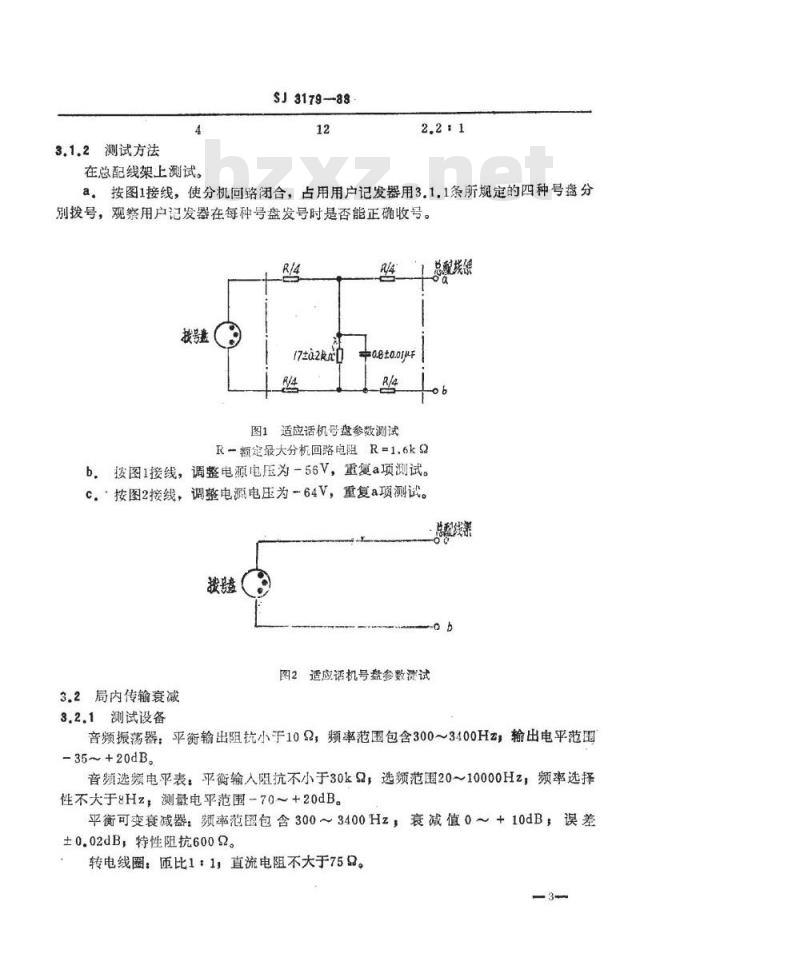

图1适应话机号盘参数测试
R-额定最大分机回路电阻R=1.6kS2b，按图1接线，调整电源电压为-56V，重复a项测试。c，按图2接线，调整电源电压为-64V，重复a项测试。总线额
按号盘
图2适应话机号盘参数测试
3.2局内传输衰减
3.2.1测试设备
音频振荡器：平衡输出阻抗小于10Q，频率范围包含300～3400Hz，输出电平范围-35~+20dB。
音频选频电平表：平衡输入阻抗不小于30k，选频范围20~10000Hz，频率选择性不大于8Hz，测最电平范围-70～+20dB。平衡可变衰减器：频率范图包含300～3400Hz，衰减值0～+10dB，误差±0.02dB，特性阻抗6009。
转电线圈：匝比1：1，直流电阻不大于75。—3
3.2.2测试方法
SJ3179-88

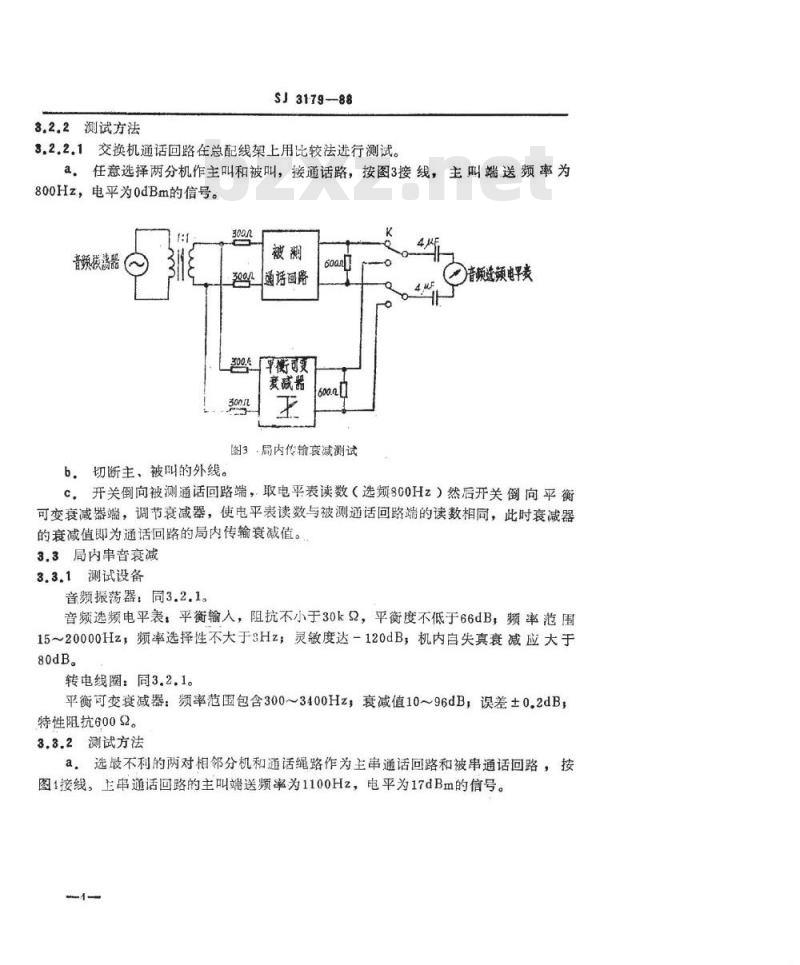

3.2.2.1交换机通话回路在总配线架上用比较法进行测试。a。任意选择两分机作主叫和被叫，接通话路，按图3接线，主叫端送频率为800Hz，电平为0dBm的信号。
音频找离器
b。切断主、被叫的外线。
邀话回路
「平衡可受
爱减器
图3·局内传输衰减测试
音频选频电界表
c，开关倒向被测通话回路端，取电平表读数（选频8GOHz）然后开关倒向平衡可变衰减器端，调节衰减器，使电平表读数与被测通话回路端的读数相同，此时衰减器的衰减值即为通话回路的局内传输衰减值。3.3局内串音衰减
3.3.1测试设备
音频荡器：同3.2.1。
音频选频电平表：平衡输入，阻抗不小于30kS，平衡度不低于66dB，频率范围15~20000Hz；频率选择性不大于3Hz；灵敏度达－120dB；机内自失真衰减应大于80dB。
转电线圈：同3.2.1。
平衡可变衰减器：频率范围包含3003400Hz，衰减值10~96dB，误差±0.2dB；特性阻抗600。
3.3.2测试方法
a，选最不利的两对相邻分机和通话绳路作为主串通话回路和被串通话回路，按图1接线，主串通话回路的主叫端送频率为1100Hz，电平为17dBm的信号。音频摄满器
SJ3179-88
主率通培回路
衡可变我减器
颜串通站回路

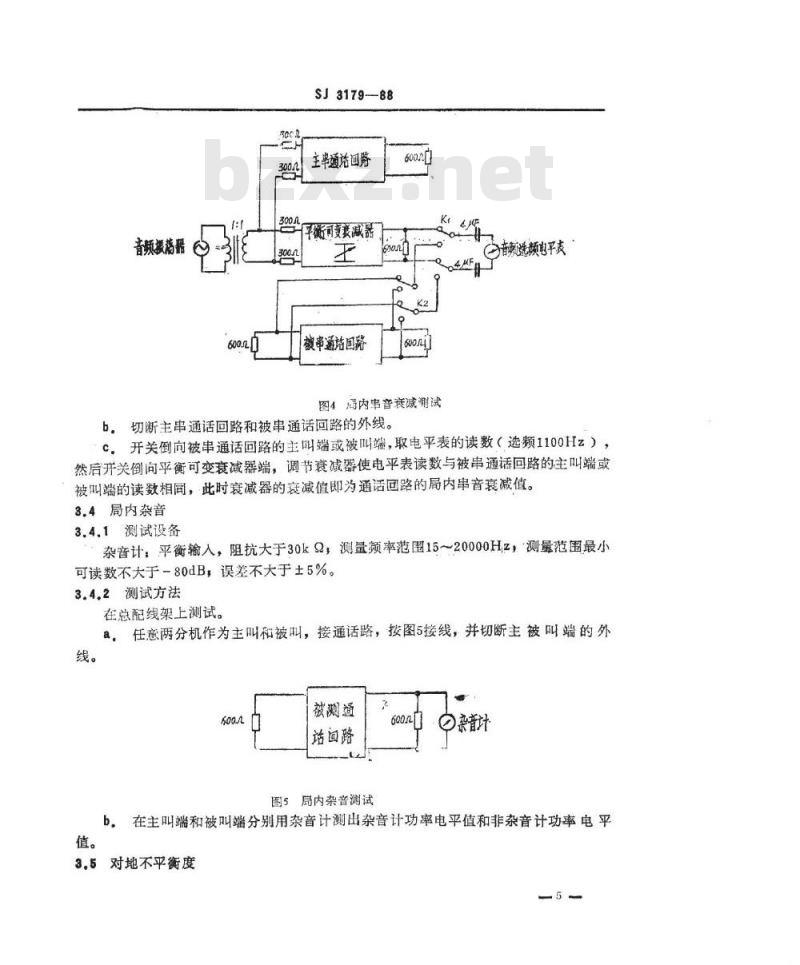

图4局内串音衰减测试
b。切断主串通话回路和被串通话回路的外线。先频电平表
c。开关倒向被串通话回路的主叫端或被叫端，取电平表的读数（选频1100Hz），然后并关倒向平衡可变衰减器端，调节衰减器使电平表读数与被串通话回路的主叫端或被叫端的读数相同，此时衰减器的衰减值即为通话回路的局内串音衰减值。3.4局内杂音
3.4.1测试设备
杂音计：平衡输入，阻抗大于30k9，测量频率范图15～20000Hz，测量范围最小可读数不大于80dB，误差不大于±5%。3.4.2测试方法
在总配线架上测试。
任意两分机作为主叫和被叫，接通话路，按图5接线，并切断主被叫端的外a.
被测通
图5局内杂音测试
杂音计
在主叫端和被叫端分别用杂音计测出杂音计功率电平值和非杂音计功率电平3.5对地不平衡度
3.5.1测试设备wwW.bzxz.Net
音频振荡器：同3.2.1。
音频选频电平表：同3.3.1。
3.5.2测试方法
在总配线架上测试。
SJ3179-—88
a，任意两分机作为主叫和被叫，接通话路，按图6接线。4
报简器300元
被测通活回购
H音频选颜电平爽
图6对地不平衡度测试
b，开关K1、K2倒向1端，按测试频率300、400、600、800、1000、1600、2000、3000、3100Hz改变振荡器输出信号的频率，用音频选频电平表测量，测出测试系统（包括由4个300组成的桥和用于保护仪表的电容器）在300～3400Hz频带内的不平衡衰减值，均应不小于66dB。c。开关K1、K2倒向2端，切断主、被叫的外线。d。按测试频率改变输出信号的频率，扳动开关K3，分别测出各测试频率时A点接地和不接地的不平衡衰减值。
8.6铃流
3.6.1测试设备
交流电压表：应能测量15～500Hz的信号电压有效值，测量范围1～200V，误差不大于2%，输入阻抗不小于100k。频率计：能测量15～500Hz的信号频率，误差不大于2%。示波器：能测量脉冲持续时长，各种阶跃脉冲之间的间隔，测量时长范围1mS~55，误差不大于2%。
3.6.2测试方法
在铃流源相应输出端子上，测量空载和额定负载时的铃流频率、断续时间和电E值。
3.7信号音
3.7.1测试设备
频率计：能测量频率为200～1000Hz的信号频率，误差不大于2%。示波器：同3.6.1。
3.7.2测试方法
SJ3179-88
在相应的信号音源（拨号音、回铃音、忙音等）输出端分别用频率计和示波器测出各种信号的频率和断续时间。
3.8紧急呼叫时间
3.8.1测试设备
紧急呼叫信号模拟装置。
仿真线，仿中o.8mm芯线矿用电缆13km。毫秒计：测量时间范围50ms～10s，误差不大于2%，3.8.2测试方法
按图7接线，构成通路。
聚急呼明信号
模拟装置
仿真线
毫紗计
安全摄
图7紧急呼叫时间测试图
交族机
b，扳键送出规定的音频信号，同时启动毫秒计（表）开始计时。c当交换机向调度台送出紧急呼叫信号的同时，也送出信号使毫秒计停止计时，所计时间即为交换机紧急呼叫时间。附加说明：
本标准由国营北京有线电厂负责起草。
