【电子行业标准(SJ)】 ＧＺＳ１０－２－２型彩色显像管插座

中华人民共和国电子工业部部标准GZS10—2-2型彩色显象管插座
SJ3162—88
本标准是对GZS10—2—2型影色显象管插座的技术规定。该插座供管基代号为J10-2的彩色显象管用，
本标准与SJ3158《插入式电子元器件用插座及其附仆总规范》（下称总规范）同时使用。
1总则
1.1环境试验严酷等级
气候类别：40/100/21
振动：振频10~55Hz，位移幅值0.35mm碰撞：峰值如速度100m人s
1.2电气额定值
额定电压：1号接线端6000VDC
其余接线端1000Vpc
额定电流：1A
1.3型号和在技术文件中的标记示例1.3.1插座的型号组成示例如下：GZS 10—2—2
1.3.2插座在技术文件中的标志示例如下：插座GZS10--2--2SJ3162-88
2外形结构、安装开孔尺寸

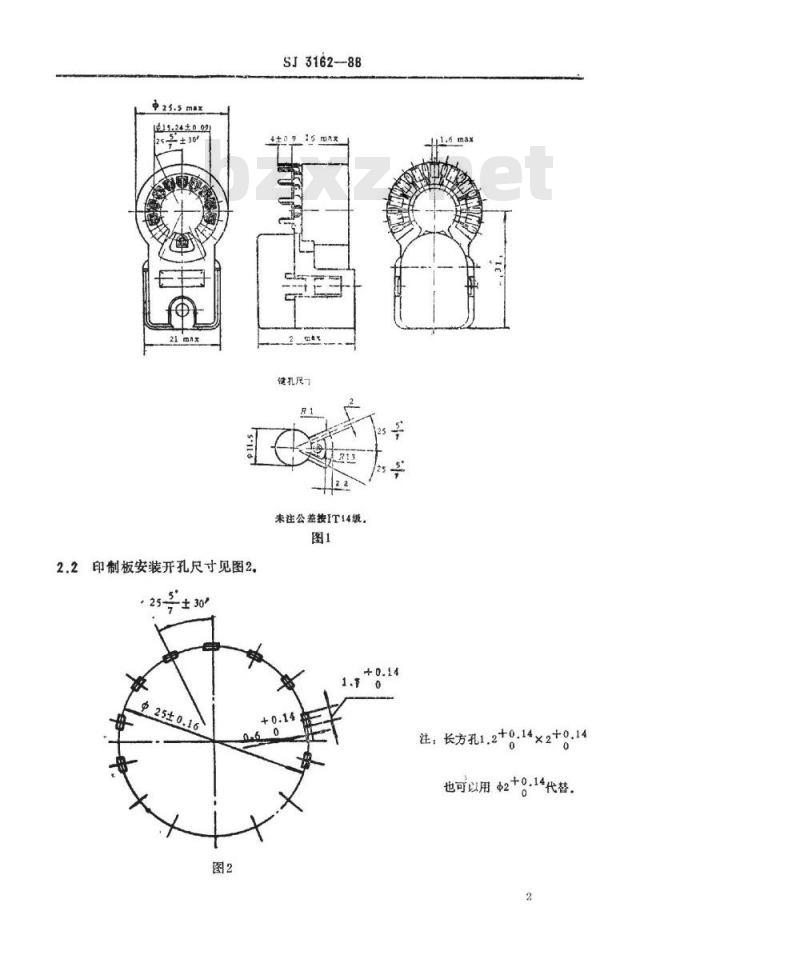

2.1外形结构及主要尺寸见图1。中华人民共和国电子工业部1988--04--08批准1
1988—10-01实施
515.24±0.02
2.2印制板安装开孔尺寸见图2
SJ3162--88
键孔尺门
未注公差按IT14级，
注：长方孔1.2+0.14×2+0.14
也可以用中2+914代替。
3检验规则
SJ3162-88
31插座应按总规范第4章规定的检验规则进行各项检验。3.2鉴定检验
鉴定检验应按总规范4.3条和本标准表1的规定进行。表1“要求”栏中未列出的要求，按总规范的相应规定检验。试验样品为20个。
样品分组：
1组：10个样品
I组：5个样品
置组：5个样品
组别顺序号
试验项目
可焊性
耐锡焊热
接线端强度
轴向静负荷
插入力
拨出力
单脚分离力
插座保持力
（5个样品）
接融故障
接触电阻
试验察件
锡焊槽润湿法
浸渍时间5.0士0.58
浸渍深度2~3mm
不采用老化程序
锡焊槽法
折弯3次
标准规3
标准规3
标准规5.7
振频10~55Hz
位移幅值0.35mm
互相垂直的二个水平方向
循环扫频数各5次
标准规4
1A,2.5VDc
标准规6
不适用
27~80N
不适用
瞬时断开
组别顺序号
试验项目
接触故障
接触电阻
接触件横向静负荷
接触电阻
（5个样品）
接触件寿命
拨出力
单脚分离力
接触电阻
锁紧装置
插入准位
接触电阻
绝缘电阻
射频分流电阻
温度急变
SJ3162-88
续表1
蒙教万
试验条件
峰值加速度100m/s2
碰撞次数1000次
脉冲持续时间6ms
互相垂直的二个水平方向
标准规4
标准规6，1A，2.5Vpc
在离插合面10mm处
平行于安装面板互相垂直
的二个方向，分别施加
10N的力，标准规4作模
拟负载
1A，2.5VDC，标准规6
插拨50次
标准规2
标准规3
标准规5
1A,2.5Vpc
标准规6
1A,2.5VDc
标准规6
1MHz±200kHz
-40~+100℃
瞬时断开
22~80N
不适用
≤3pF
≥105M0
不适用
组别顺序号
试验项目
局部放电
气候顺序试验
绝缘电阻
交变湿热
（第一个循坏）
低气压
交变湿热
（其余循环）
绝缘电阻
接触电阻
绝缘电阻
恒定湿热
绝缘电阻
SJ3162-88
续表1
聚媛尊
试验条件
暴露时间30min
转移时间2~3min
恢复时间2h
1号接触件与相邻接
触件芝简7键中插
入插键）
17kVDC
其余接触件之间：
100℃,96h
在热态时测盘
相邻接触件之间
高温温度+40℃
-40℃,96h
相邻接触件之间
1号接触件与相邻
接触件之间（键孔中
插入插键）：
17kVpc
其余接触作之间：
标准规
相邻接触件之间
去除表面凝露
相邻接触件之间
不适用
210*Ma
不适用
2104M0
≥105M0
组别顺序号
试验项目
射频分流电阻www.bzxz.net
接触电阻
低气压
盐雾腐蚀
硫化氢
接触电阻
3,3质量一致性检验
3.3.1逐批检验
SJ3162--88
续表1
试验条件
1A,2.5Vpc
标准规6
1号接触件与相邻接触件
之间键孔中插入插键)，
15kVpc
其余接触件之间：
1A,2.5VDC
标准规6
逐批检验应按总规范4.4.1条和本标准表2的规定进行表2“要求”偿中未列出的要求，按总规范的相应规定检验。表2
顾序号
试验项目
材料和工艺检查
插入力
拨出力
单脚分离力
接触电阻
蒙摄#
试验条件
标准规3
标准规3
标准规5.7
1A, 2.5VDc
标准规6
不适用
不适用
不适用
94V-0级
27~80N
顺序号
试验项目
绝缘电阻
可焊性**
SJ3162-88
续表2
蒙靓尊
试验条件
相邻接触件之间
1号接触件与相邻接触件
之间（键孔中插入插键），
17kVpc
其余接触件之间：
注：**在另外抽取的未经试验的2个样品上进行，试验后全部焊接端应符合总规范3.3.7的要求。若有个焊接端不合格，可进行加倍试验，加借试验合格，则该提交批判合格；若还有一个焊接端不合格，则该提交批判为不合格。3.3.2周期检验
周期检验按总规范4.4，2条和本标准表3的规定进行，表3“要求”栏中未列出的要求，按总规范的相应规定检验。表5中，1组的8个样品，在顺序号为6的试验项目以后，分成两组，7，1～7.3项和8，1~83项各4个
组别顺序号
试验项目
可焊性
耐锡焊热
接线端强度
轴向静负荷
插入力
总规范
条款号
锡焊槽润湿法
浸渍时间5.0士0.5s
浸渍深度2~3mm
不采用老化程序
锡焊槽法
折弯3次
标准规3
不适用
组别顺序号
试验项目
拨出力
单脚分离力
插座保持力
（4个样品）
接触故障
接触故障
接触件横向
静负荷
接触电阻
（4个样品）
接触件寿命
拨出力
单脚分离力
接触电阻
总规范
案款号
SJ3162--88
续表3
试验条
标准规3
标准规5，7
振频10~55Hz，
位移幅值0,35mm
互相垂直的二个水平方向
循坏扫频数各5次
标准规6
峰值加速度
100m/s2
磁撞次数1000次
脉冲持续时间6ms
互相垂直的二个水平方向
标准规6
在离插合面10mm处，
平行于安装面扳，
互相垂直的二个方向，分别
施加10N的力，
标准规4作模拟负载
1A,2.5Vpc，标准规6
插拨50次
标准规2
标准规3
标准规5
1A,2.5Vc标准规6
不适用
瞬时断开
瞬时断开
22~80N
组别顺序号
试验项目
锁紧装置
插入准位
接触电阻
绝缘电阻
总规范
条款号
射频分流电阻
温度急变
局部放电
气候顺序试验
绝缘电阻
交变湿热
(第一个循坏）
低气压
交变湿热
（其余循坏）
SJ3162--88
续表3
1A,2.5VDC
标准规6
1MHz士200kHz
相邻接触件之间
-40~+100℃
暴露时间30min
转移时间2~3min
恢复时间2h
1号接触件与相邻接触件
之间（键孔中插入插键）：
17kVpc
其余接触件之间，
+100℃,16h
热态时测量
相邻接触件之间
高温温度+40℃
-40℃，2h
不适用
≤3pF
2105M0
不适用
不适用
>10+MQ
不适用
组别顺序号
试验项目
绝缘电阻
接触电阻
绝缘电阻
恒定湿热
绝缘电阻
射频分流电阻
接触电阻
低气压
盐雾腐蚀
硫化氢
总规范
系款号
5标志、包装、贮存、运输
SJ3162-88
统表3
相邻接触件之间
1号接触件与相邻接触件
之间（键孔中插入插键）：
17kVpc
其余接触件之间：
1 A, 2.5 VDc
标准规6
相邻接触件之间
相邻接触件之间
1A,2.5VDC
标准规6
1号接触件与相邻接触件
之间（键孔中插入插键）：
其余接触件之间：
插座应按总规范第5章的规定进行标志、包装、贮存、运输要求
D105MQ
不适用
不适用
不适用
不适用
不适用
94V--0级
释品数
附录A
标准规和工具
（补充件）
A1布线工具，接触件寿命试验规，插入力和拔出力标准规，接触故障监测规见图A1和表A1.
R11.2±0.1
标准规代号
布线工具
接触件寿
命试验规
插入和拨
出力标准规
接触故障
监测规
SJ3162-88
粗糙度
铅黄铜线
HPb59-1
基体材料
有机玻璃
A2单脚分离力标准规，接触电阻测试量规，稳定尺寸工具见图A2和表A2。0.4
标准规代号
单脚分离
力标准规
接触电阻
测试量规
稳定尺寸
铅黄铜线
HPb59-1
po.9910.005
$0.991±0.005
$1.016±0.005
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
