SJ 3169-1988 ST、SZ型单相二极不可重接连接器 SJ3169-1988

标准内容标准内容

部分标准内容:

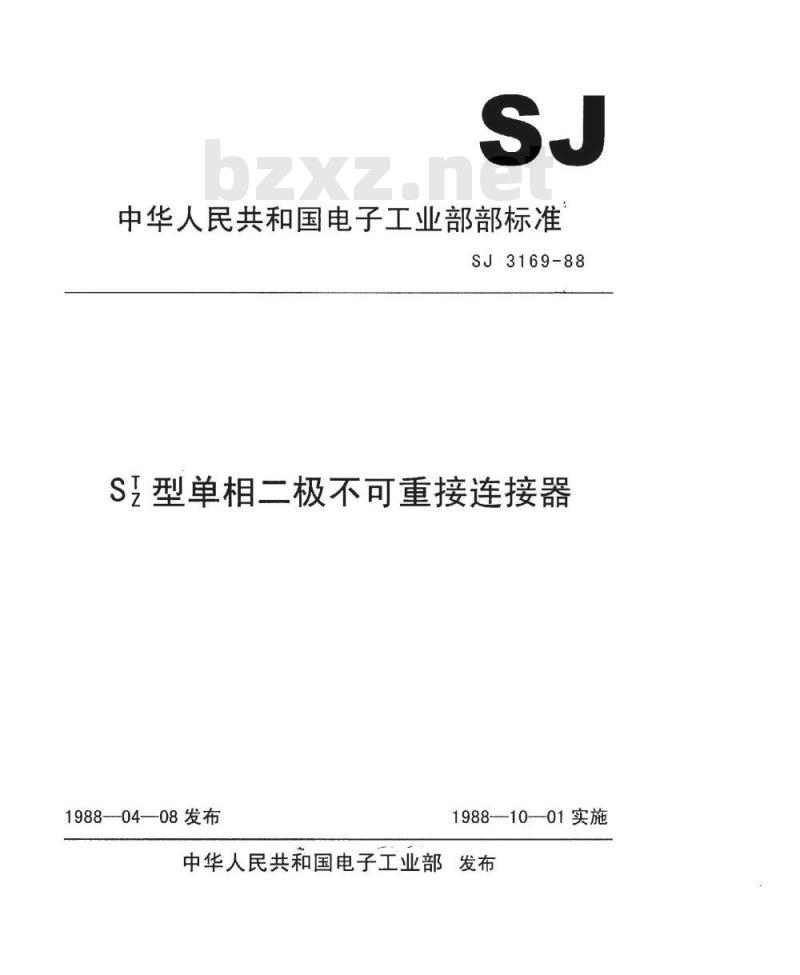

中华人民共和国电子工业部部标准SJ3169-88
SI型单相二极不可重接连接器
1988--04—08发布
1988-10—-01实施
中华人民共和国电子工业部发布中华人民共和国电子工业部部标准SI型单相二级不可重接连接器
SJ3169--88
代替SJ2301-—83

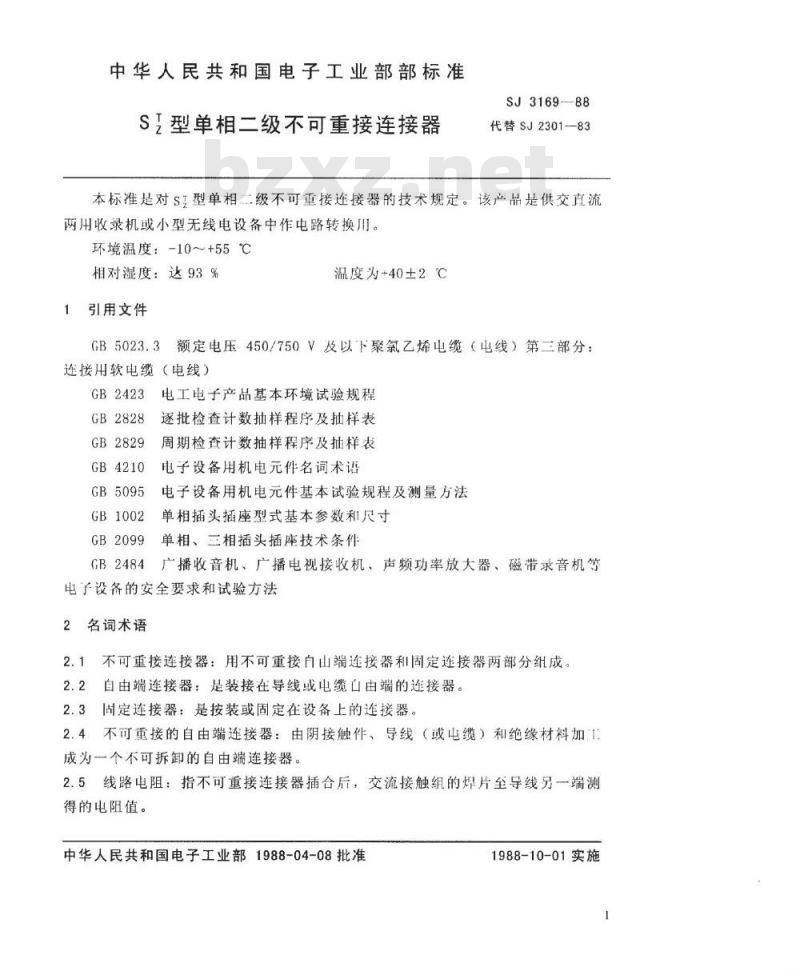

本标准是对SI型单相级不可重接连接器的技术规定。该产品是供交直流两用收录机或小型无线电设备中作电路转换用。环境温度:-10~+55℃
相对湿度:达93%
引用文件
温度为+40±2℃
额定电压450/750V及以下聚氧乙烯电缆(电线)第三部分:连接用软电缆(电线)
GB2423
GB2828
GB2829
GB4210
GB5095
GB1002
GB2099
GB2484
电工电子产品基本环境试验规程逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表电子设备用机电元件名词术语
电子设备用机电元件基本试验规程及测量方法单相插头插座型式基本参数和尺寸单相、三相插头插座技术条件
广播收音机、广播电视接收机、声频功率放大器、磁带录音机等电子设备的安全要求和试验方法2名词术语
不可重接连接器:用不可重接自山端连接器和固定连接器两部分组成。2.1
自由端连接器:是装接在导线或电缆白由端的连接器。2.3
固定连接器:是按装或固定在设备上的连接器。不可重接的自由端连接器:由阴接触件、导线(或电缆)和绝缘材料加工2.4
成为一个不可拆卸的自由端连接器。2.5线路电阻:指不可重接连接器插合后,交流接触组的焊片至导线另一端测得的电阻值。
中华人民共和国电子工业部1988-04-08批准1988-10-01实施
结构、分类、标志、额定值
SJ3169-88

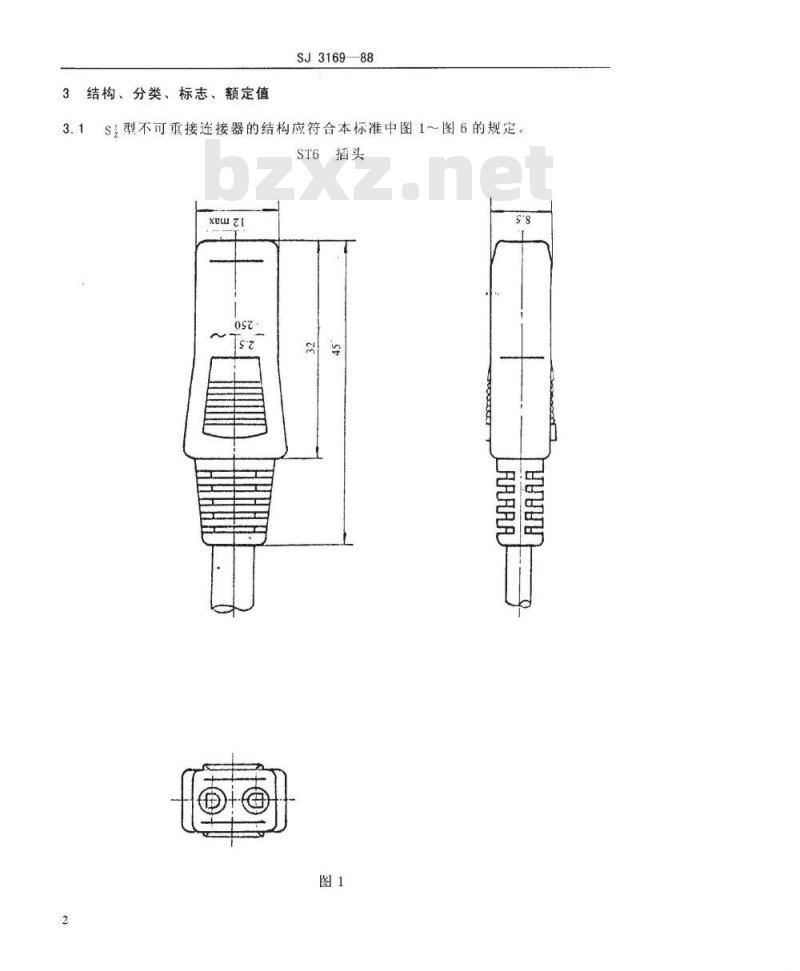

S型不可重接连接器的结构应符合本标准中图1~图6的规定ST6插头
SJ3169--88
RRARRRR
1800~2000

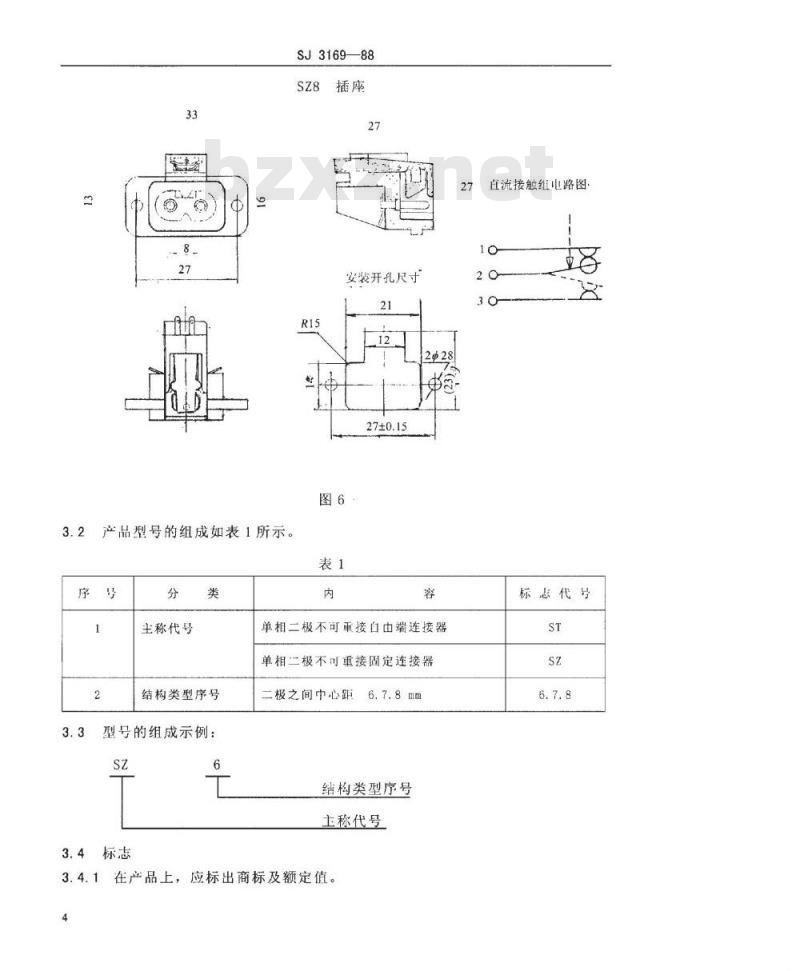

产品型号的组成如表1所示。
主称代号
SJ3169—88
安装开孔尺寸
单相二极不可垂接白由端连接器单相二极不可重接固定连接器
结构类型序号
型号的组成示例:
3.4标志
二极之间中心距
结构类型序号
主称代号
3.4.1在产品上,应标出商标及额定值。4
直流接触组电路图
标惠代号
SJ3169-88
额定值标志示例:2.5A250V~
注:额定电流和最高工作电压(省略电流、电压单位时,应用线段给子分开。电流位于前面或上面,例如250伏2.5安插座,可标为2.5/250或号5)。250
在设计文件中,产品标志由名称、型号及本标准编号组成例:ST6
白由端连接器
固定连接器
额定值:额定电负荷如表2所示。3.5
额定电流
技术要求和试验方法
SJ2301-
SJ2301-
凡技术要求中未说明者,其测量和试验均在温度为15~35℃,相对湿度为45%~75%,气压为86106kPa的正常大气条件下进行。4.2试验用的试样导线长度应为2m。4.3外形结构与参数尺寸
4.3.1外形结构与尺寸
4.3.1.1要求
不可重接的连接器外形结构与参数尺小均应符合本标准第3.1条的规定。4.3.1.2检查方法
按GB5095.2《电子设备用机电元件基本试验规程及测量方法》中第2.4条规定的方法a或b进行。
4.3.2参数尺寸
4.3.2.1要求
电气间隙、爬电距离,绝缘材料厚度,导线标称截面应符合表3中规定的值。5
肥电距离和电气间隙
绝缘材料厚度
导线标称截面
4.3.2.2检查方法
SJ3169—88
导体与导体之间
导休与外壳或固定装置之间
导体与导体之间
导体与外壳或周定装置之间bzxZ.net
按GB5095.2《电子设备用机电元件基本试验规程及测量方法》中第2.4条规定的方法a进行。
4.4外观质量
4.4.1要求
不可重接的连接器表面应清洁,有光泽,无锈蚀、裂纹和严重缩印现象。标志应清楚、牢固。
4.4.2检查方法
4.4.2.1按GB5095.2《电子设备用机电元件基本试验规程及测量方法》中第1.4条规定的方法a进行。
4.4.2.2用沾有酒精的药棉在标志处擦三次。4.5互换性
4.5.1要求
相同型号、规格、品种的不可重接连接器应能进行互换。4.5.2检查方法
用相同型号规格的自由端连接器和固定连接器进行检查。4.6电气连接和电路转换
4.6.1要求
不可重接连接器电器连接和电路转换应良好。4.6.2检查方法
用不大于0.1A、6V的带有指示装置的任何方法进行。4.7总分离力
4.7.1要求
不可重接连接器的总分离力为5~30N。4.7.2检查方法
SJ3169-—88
将不可重接连接器模拟使用情况插入和分离。连续测量五次,取平均值为该试品的总分离力。可用测量误差不大丁10%的配重码,弹簧秤或拉力计测量。4.8焊片牛固度
4.8.1要求
固定连接器的焊片应能承受不小F3V切向静力负荷而无松动现象。4.8.2检查方法
用测量误差不超过土20%的任何测量方法进行测量。4.9线路电阻
4.9.1要求
不可重接连接器交流接触组的线路电阻应不大于0.12。4.9.2检查方法
按GB5095.2中试验2b,接触电阻-规定试验电流法进行,测量电流1A,电压2-6V·c。测量部位为不可重接连接器插合后的固定连接器焊片端部至自由端连接器导线的另一端部。
注:包括耦合电阻,接触对接触电阻,压接电阻,2m长电缆(电线)的导体电阻。4.10接触电阻
4.10.1要求
不可重接连接器直流接触组的接触电阻应不大丁0.03。4.10.2检查方法
按GB5095.2中试验2b,接触电阻一规定试验电流法进行。测量电流1A,电压2-6Vp.c。测量部位为固定连接器直流接触组的焊片。4.11绝缘电阻
4.11.1要求
不可重接连接器各导体之间,导体与外壳或固定装置之间的绝缘阻应不小于表4的规定值。
绝缘电阻
(MQ)
4.11.2试验方法
恒定混热
按GB5095.2中试验3a方法A和方法B进行。其回路的直流电压为100土15V
试验时,白由端连接器绝缘体外应包裹一层金属箔作电极。7
4.12耐压
4.12.1要求
SJ3169—88
不可重接连接器各导体之间,导体与外壳或固定装置之间应能经受50Hz表5规定值的试验电压1分钟而无击穿和闪络现象。表5
试验条件
恒定湿热
寿命试验后
4.12.2试验方法
交流接触组50Hz有效值
4.12.2.1固定连接器应按GB5095.2中试验4a:耐压的有关规定进行。4.12.2.2在常态下测量耐压时自山端连接器应放在20土5℃的水中,两端头露出水面10mm,然后按GB5095.2中试验方法4a,耐压的有关规定进行。在恒定湿热,寿命试验后测量耐压时,白由端连接器的绝缘体处应包裹一层金属箔作电极,按GB5095.2中试验方法4a,耐压的有关规定进行。4.13高温
4.13.1要求
不可重接连接器应能承受+55+2℃持续16小时的高温作用。试验后外观质量、电路通断和绝缘电阻应符合第4.4条和第4.6条、第4.11条要求。4.13.2试验方法
按GB2423.2《电工电子产品基本环境试验规程》试验B高温试验方法中试验Ba非散热试验样品的温度突变的高温试验进行。试验时,不可重接连接器应处于不插合状态。试验后,不可重接连接器应在正常条件下放置1小时。4.13.3检查
绝缘电阻按第4.11条规定进行。a.
b.外观质量按第4.4条规定进行。c.电气通断按第4.6条规定进行。4.14温度变化
4.14.1要求
SJ3169—88
不可重接连接器应能承受-10~+55℃五次温度变化作用后,塑料件应无开裂、变形,金属件应无锈蚀现象。4.14.2试验方法
按GB2423.22《电工电子产品基本环境试验规程》试验N温度变化试验方法中试验Na:具有规定转换时间的温度变化试验方法进行试验。试验时,暴露时间t应为30分钟。转移时间2分钟。试验后,不可重接连接器应在正常条件下放置1小时。4.14.3检查
按4.4条规定检查外观质量。
4.15恒定湿热
4.15.1要求
不可重接连接器应能经受为+40士2℃:湿度为90%~95%持续48小时的恒定湿热作用后其绝缘电阻、耐压、外观质量应符合第4.11条、第4.12条、第4.4条要求。
4.15.2试验方法
按GB2423.3《电工电子产品基本环境试验规程》试验Ca恒定湿热试验方法进行。绝缘电阻测量应在箱内进行。4.15.3检查
绝缘电阻按第4.11条规定进行:a.
b.耐压按第4.12条规定,但不需要浸水进行测最:c.
外观质量按第4.4条规定进行。
4.16弯折
4.16.1要求
口由端连接器应能承受10V负荷,20000次的弯折试验。试验后如图7所示A部位应无损坏,导线之间应无短路,芯线的断线应无刺破绝缘层外露现象,芯线的断线数不人于总线数的30%。图7
4.16.2试验方法
SJ3169—88
将由端连接器按图8所示位置固定在弯折试验机上,以每分钟50~60次的弯折速度,由中心线作45度角的弯折后再回到中心线位置为一次弯折。自定样品的摆
动元件的部件
相应的器具插座护套
的规定深度
300mmmin
试验时,试品的弯折方向必须与导线的扇平面垂直。4.16.3检查
外观质量按第4.4条规定检查;
b.解剖弯折部位,检查断线数。4.17导线压紧试验
4.17.1要求
白由端连接器部位应能承受50N负荷,100次导线压紧试验后,电气连接应良好,图7所示B部位的导线位移应不人于2mm。4.17.2试验方法
将白由端连接器固定在如图9所示的专用试验机上,在白由端挂一配重码。先刻下B部位的位置,偏心轮转动100次后,刻下第二次B部分的位置,测量2次记号的位移距离。偏心轮转动频率为每分钟60次。10
4.17.3检查
外观质量按第4.4条规定;
b.电气通断按第4.6条规定:
SJ3169--88
用适当的量具检查位移距离。
4.18焊接
4.18.1要求
4.18.1.1可焊性
单位:mm
固定连接器的接线端(焊片)表面应易丁被熔融焊料润湿,表面应均匀。4.18.1.2耐焊接热
固定连接器的接线端《焊片》应能承受进行焊接时所产生的热应力的能力。试验后铆装处应无松动,绝缘体应无变形。4.18.2试验方法
4.18.2.1总的要求
按GB2423.28《电工电子产品基本环境试验规程》试验T锡焊试验方法的规定进行。
4.18.2.2可焊性试验
按GB2423.28中试验Ta导线和引出端的可焊性规定进行,按350℃的烙铁法进行。采用B号烙铁头。
