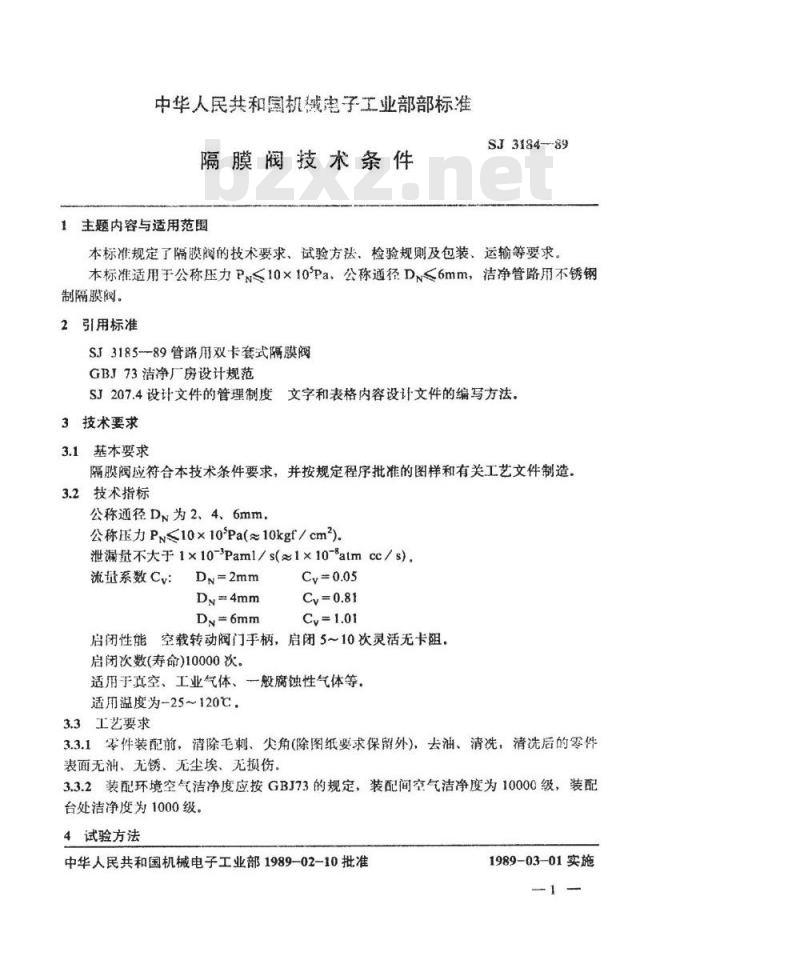

中华人民共和机子工业部部标准隔膜阀技术条件
1主题内容与适用范围
SJ3184--89
本标准规定了隔膜阀的技术要求、试验方法，检验规则及包装、运输等要求。本标准适用于公称压力Pz≤10×10°Pa，公称通径D%<6mm，洁净管路用不锈钢制隔膜阀。
2引用标准
SJ3185-89管路用双卡套式隔膜阀GBJ73洁净厂房设计规范
SJ207.4设计文件的管理制度文字和表格内容设计文件的编写方法。3技术要求
3.1基本要求
隔膜阀应符合本技术条件要求，并按规定程序批准的图样和有关工艺文件制造，3.2技术指标
公称通径Dz为2、4、6mm。
公称压力P~≤10×10°Pa（~10kgf/cm)泄漏量不大于1×10-3Paml/s（~1×10-atmcc/s），流量系数Cy：
D~=2mm
D~=4mm
D~=6mm
启闭性能空载转动阀门手柄，启闭5～10次灵活无卡阻，启闭次数(寿命)10000次。
适用于真空、工业气体、一般腐蚀性气体等。适用温度为-25~120℃，
3.3工艺要求
3.3.1零件装配前，清除毛刺、尖角（除图纸要求保留外)，去油、清洗，清洗后的零件表面无油、无锈、无尘埃、无损伤、3.3.2装配环境空气洁净度应按GBJ73的规定，装配间空气洁净度为10000级，装配台处洁净度为1000级。
4试验方法
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施

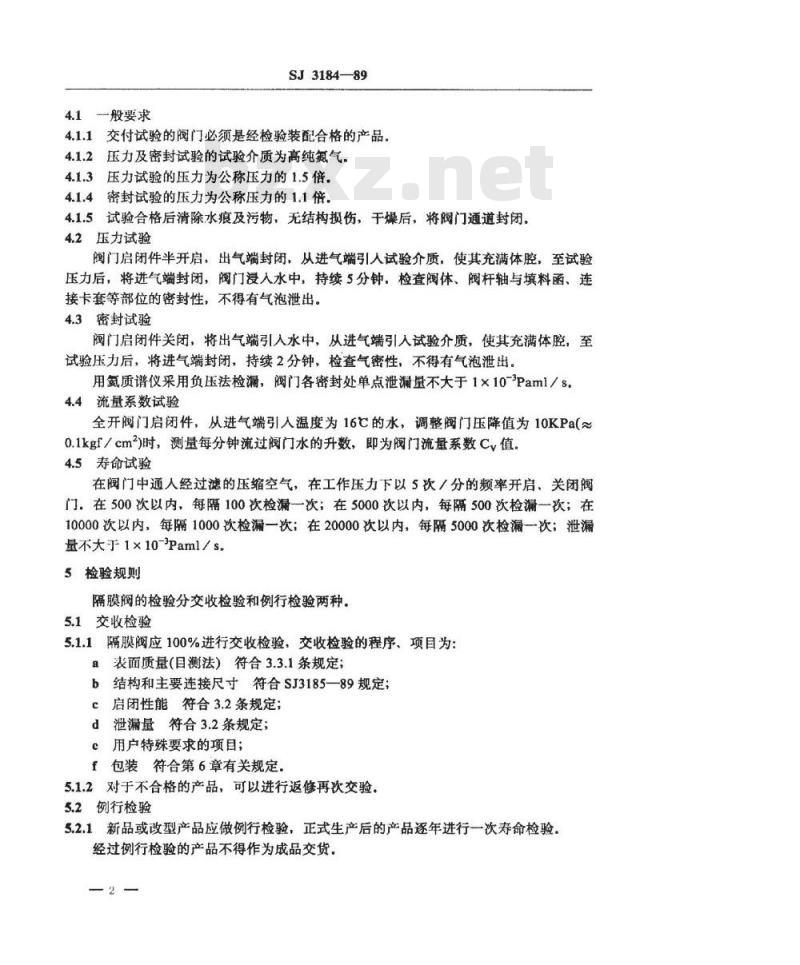

4.1般要求
SJ3184-—89
4.1.1交付试验的阀门必须是经检验装配合格的产品。4.1.2压力及密封试验的试验介质为高纯氮气。4.1.3压力试验的压力为公称压力的1.5倍4.1.4密封试验的压力为公称压力的1.1倍。4.1.5试验合格后清除水痕及污物，无结构损伤，于燥后，将阀门通道封闭。4.2压力试验
闻门启闭件半开启，出气端封闭，从进气端引人试验介质，使其充满体腔，至试验压力后，将进气端封闭，阀门浸入水中，持续5分钟，检查阀体、阀杆轴与填料函、连接卡套等部位的密封性，不得有气泡泄出。4.3密封试验
阀门启闭件关闭，将出气端引人水中，从进气端引人试验介质，使其充满体腔，至试验压力后，将进气端封闭，持续2分钟，检查气密性，不得有气泡泄出。用氮质谱仪采用负压法检漏，阀门各密封处单点泄漏量不大于1×10-3pam1/s。4.4流量系数试验
全开阀门启闭件，从进气端引人温度为16℃的水，调整阀门压降值为10KPa（~0.1kgf/cm2)时，测量每分钟流过阀门水的升数，即为阀门流量系数Cy值。4.5寿命试验
在阀门中通人经过滤的压缩空气，在工作压力下以5次／分的频率开启、关闭阀门.在500次以内，每隔100次检漏一次；在5000次以内，每隔500次检漏一次；在10000次以内，每隔1000次检漏一次；在20000次以内，每隔5000次检漏一次；泄漏量不大于1×10-\Paml/s.
5检验规则
隔膜阀的检验分交收检验和例行检验两种。5.1交收检验
5.1.1隔膜阀应100%进行交收检验，交收检验的程序、项目为：a表面质量（目测法）符合3.3.1条规定；b结构和主要连接尺寸符合SJ3185一89规定启闭性能符合3.2条规定；
d泄漏量符合3.2条规定；
e用户特殊要求的项目；
f包装符合第6章有关规定。
5.1.2对于不合格的产品，可以进行返修再次交验。5.2例行检验
5.2.1新品或改型产品应做例行检验，正式生产后的产品逐年进行一次寿命检验，经过例行检验的产品不得作为成品交货，-2
SJ3184--89

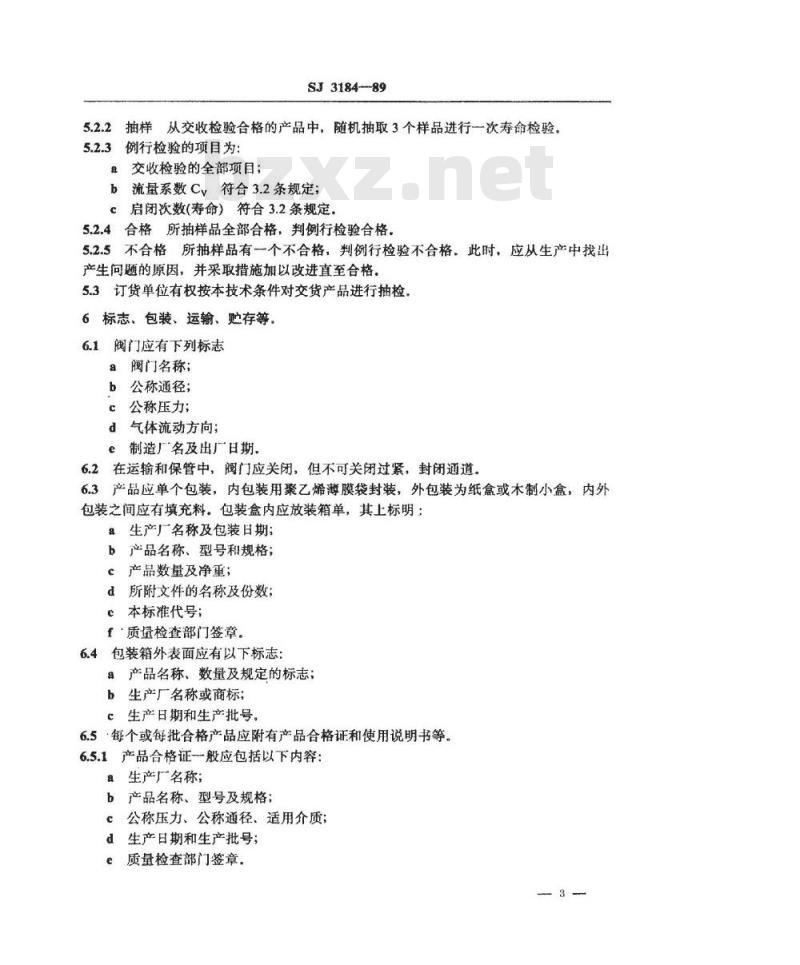

抽样从交收检验合格的产品中，随机抽取3个样品进行一次寿命检验。5.2.2
5.2.3例行检验的项目为：
8交收检验的全部项目；
b流量系数Cy符合3.2条规定；bZxz.net
c启闭次数（寿命）符合3.2条规定。5.2.4合格所抽样品全部合格，判例行检验合格，5.2.5不合格所抽样品有一个不合格，判例行检验不合格，此时，应从生产中找出产生问题的原因，并采取措施加以改进直至合格。5.3订货单位有权按本技术条件对交货产品进行抽检，6标志、包装、运输、购存等。
6.1阀门应有下列标志
阀门名称；
b公称通径；
公称压力；
d气体流动方向；
制造厂名及出厂日期
6.2在运输和保管中，阀门应关闭，但不可关闭过紧，封闭通道。6.3产品应单个包装，内包装用聚乙烯薄膜袋封装，外包装为纸盒或木制小盒，内外包装之间应有填充料。包装盒内应放装箱单，其上标明：a
生产厂名称及包装日期；
产品名称、型号和规格；
产品数量及净重；
所附文件的名称及份数
本标准代号；
f质量检查部门签章。
6.4包装箱外表面应有以下标志：a产品名称、数量及规定的标志；生产厂名称或商标；
生产日期和生产批号。
6.5+每个或每批合格产品应附有产品合格证和使用说明书等6.5.1产品合格证般应包括以下内容：生产厂名称；
产品名称、型号及规格；
公称压力、公称通径，适用介质；c
生产日期和生产批号；
质量检查部门签章。
SJ3184-89

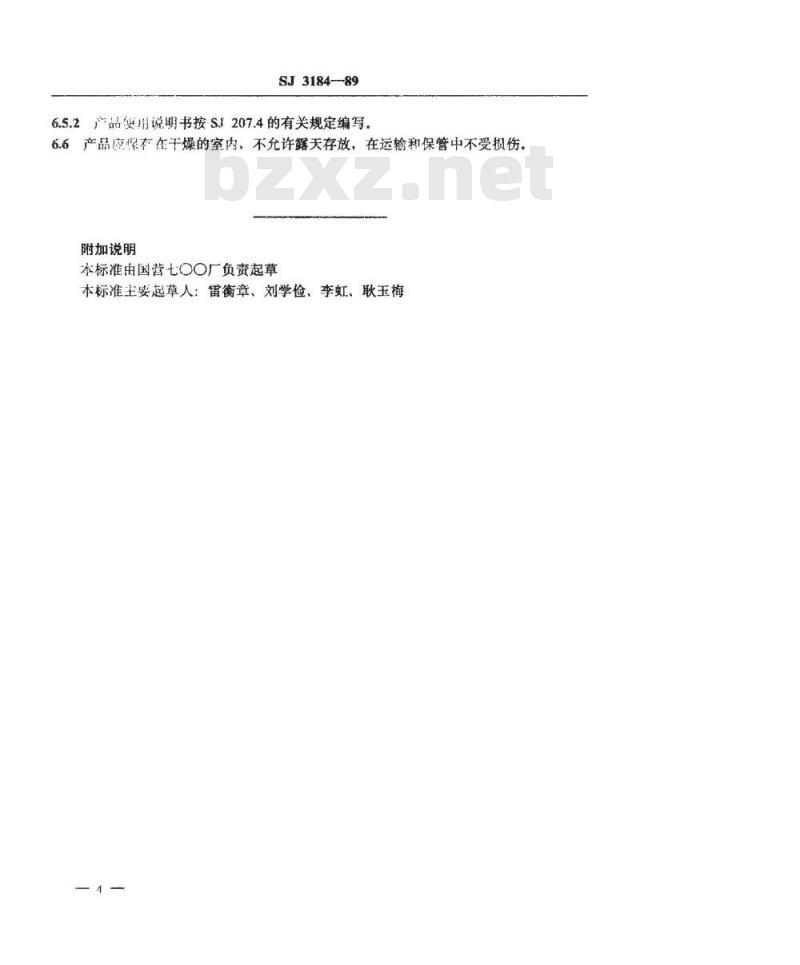

6.5.2产品更用说明书按S.207.4的有关规定编写。产品应保存在干燥的室内，不允许露天存放，在运输和保管中不受损伤。6.6
附加说明
本标准由国营七OO厂负责起草
本标准生要起草人：雷衡章、刘学俭、李虹、耿玉梅
