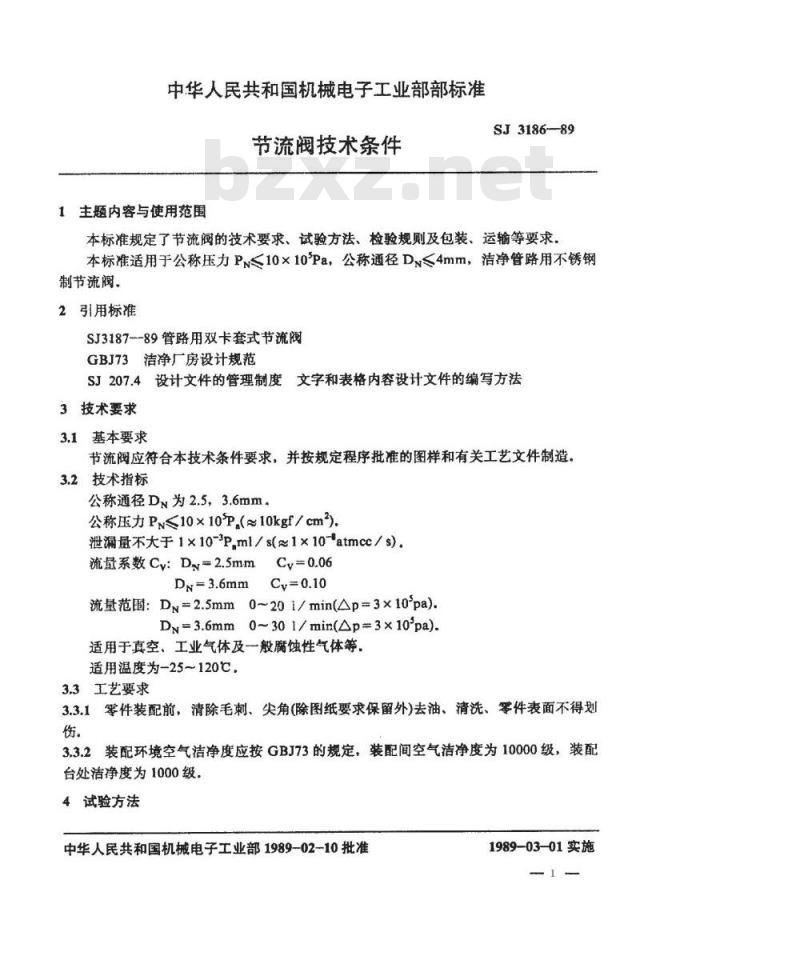

1主题内容与使用范围
SJ3186-89
本标准规定了节流阅的技术要求、试验方法、检验规则及包装、运输等要求，本标准适用于公称压力Pz≤10×10'Pa，公称通径D~≤4mm，洁净管路用不锈钢制节流阀。
2引用标准
SJ3187--89管路用双卡套式节流阀GBJ73洁净厂房设计规范
SJ207.4设计文件的管理制度文字和表格内容设计文件的编写方法3技术要求
3.1基本要求
节流阀应符合本技术条件要求，并按规定程序批准的图样和有关工艺文件制造。3.2技术指标
公称通径Dz为2.5，3.6mm。
公称压力P~≤10×10°P（10kgf/cm2）泄漏量不大于1×10-Pml/s（~1×10atmcc/s）流量系数Cy：D=2.5mmCy=0.06
D=3.6mmCy=0.10
流量范围：Dz=2.5mm0~201/min(△p=3×10~pa)Dz=3.6mm0~301/min(△p=3×10pa).适用于真空、工业气体及一般腐蚀性气体等适用温度为-25~120℃，
3.3工艺要求
3.3.1零件装配前，清除毛刺、尖角（除图纸要求保留外）去油、清洗、零件表面不得划伤。
3.3.2装配环境空气洁净度应按GBJ73的规定，装配间空气洁净度为10000级，装配台处洁净度为1000级，
4试验方法
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施

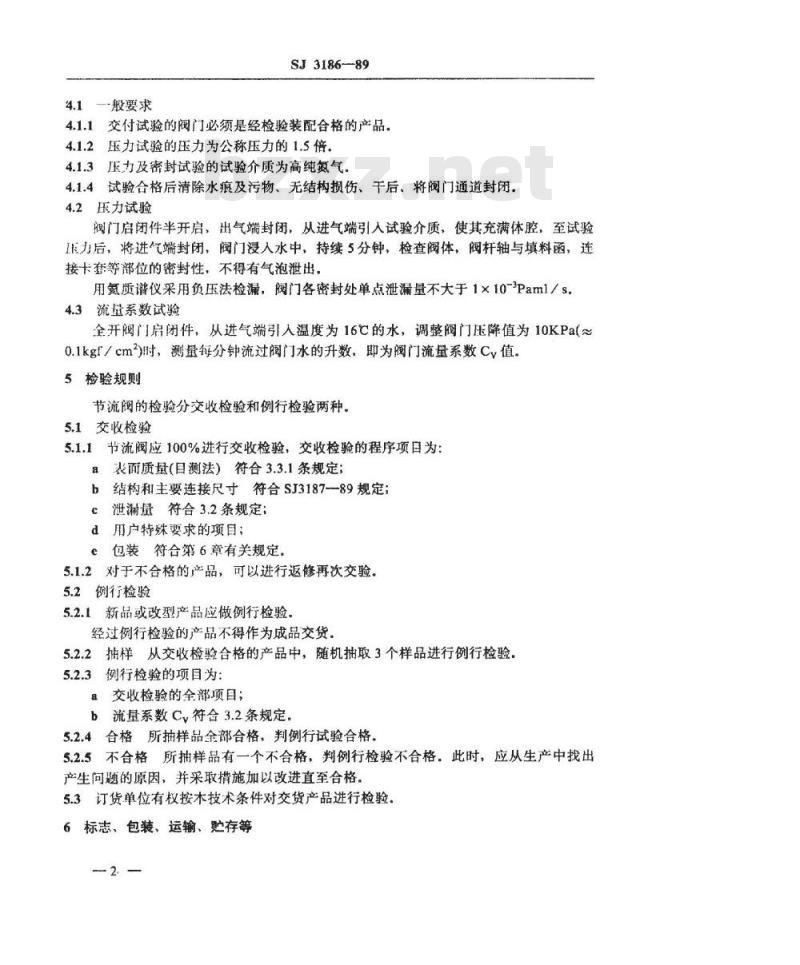

4.1--般要求
SJ3186-89
4.1.1交付试验的阀门必须是经检验装配合格的产品。4.1.2压力试验的压力为公称压力的1.5倍4.1.3压力及密封试验的试验介质为高纯氮气，4.1.4试验合格后清除水痕及污物、无结构损伤、于后、将阀门通道封闭。4.2压力试验
阀门启闭件半开启，出气端封闭，从进气端引人试验介质，使其充满体腔，至试验压力后，将进气端封闭，阀门浸入水中，持续5分钟，检查阀体，阀杆轴与填料函，连接卡套等部位的密封性，不得有气泡泄出。用氮质谱仪采用负压法检漏，闵门各密封处单点泄漏量不大于1×10-Pam1/s。4.3流量系数试验
全开阀门启闭件，从进气端引入温度为16℃的水，调整阀门压降值为10KPa（~0.1kgf/cm*时，测量每分钟流过阀门水的升数，即为阀门流量系数Cy值。5检验规则
节流阅的检验分交收检验和例行检验两种。5.1交收检验
5.1.1节流阀应100%进行交收检验，交收检验的程序项目为：a表面质量（目测法）符合3.3.1条规定；结构和主要连接尺寸符合SJ3187-89规定：b
泄满量符合3.2条规定：
d用户特殊要求的项目；
包装符合第6章有关规定。
5.1.2对于不合格的产品，可以进行返修再次交验。5.2例行检验
5.2.1新品或改型产品应做例行检验经过例行检验的产品不得作为成品交货，5.2.2拥样从交收检验合格的产品中，随机抽取3个样品进行例行检验，5.2.3例行检验的项目为：
a交收检验的全部项目；
b流量系数Cy符合3.2条规定。
5.2.4合格所抽样品全部合格，判例行试验合格。5.2.5不合格所抽样品有一个不合格，判例行检验不合格：此时，应从生产中找出产生问题的原因，并采取措施加以改进直至合格，5.3订货单位有权按木技术条件对交货产品进行检验。6标志、包装、运输、贮存等

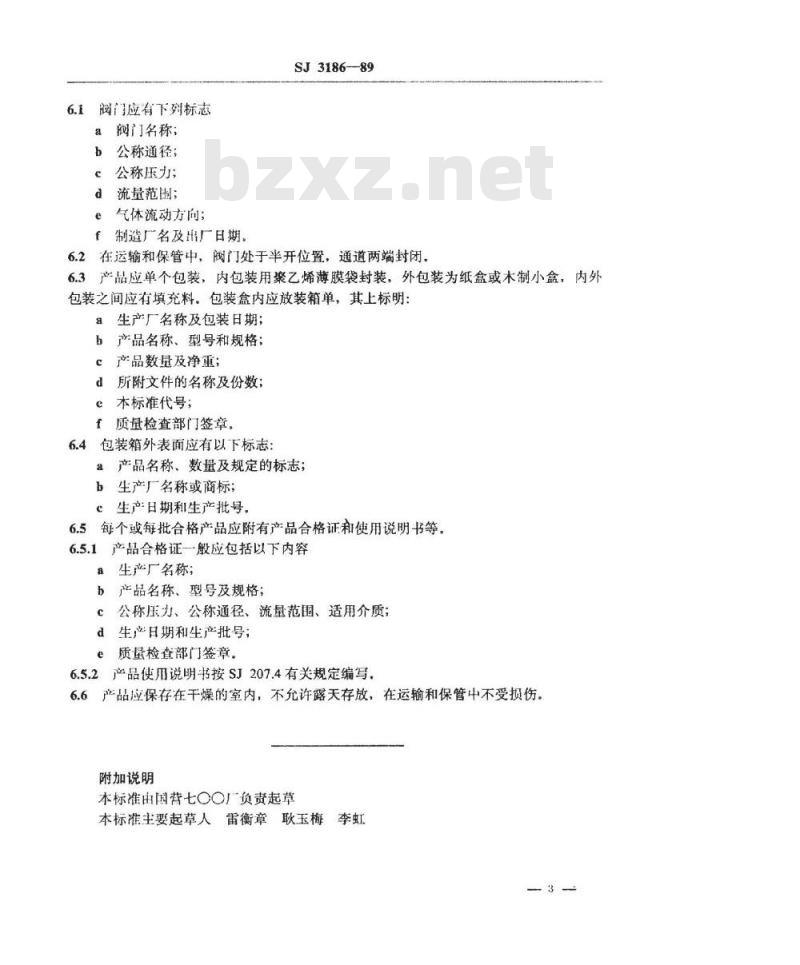

6.1阀门应有下列标志
闵门名称；
公称通径；
公称压力；
流量范围；
气体流动方向；
f制造厂名及出厂日期。
SJ3186-89
6.2在运输和保管中，阀门处于半开位置，通道两端封闭，6.3产品应单个包装，内包装用聚乙烯薄膜袋封装，外包装为纸盒或木制小盒，内外包装之间应有填充料。包装盒内应放装箱单，其上标明：生产厂名称及包装日期；
b产品名称、型号和规格；
产品数量及净重；
d所附文件的名称及份数；
e本标准代号；
f质量检查部门签章。
6.4包装箱外表面应有以下标志：产品名称、数量及规定的标志；a
b生产厂名称或商标；
c生产日期利生产批号。
6.5每个或每批合格产品应附有产品合格证和使用说明书等。6.5.1产品合格证一般应包括以下内容a生产厂名称；
b产品名称、型号及规格；
c公称压力、公称通径、流量范围、适用介质；d生产日期和生产批号；
e质量检查部门签章。
6.5.2产品使用说明书按SJ207.4有关规定编写，6.6产品应保存在干燥的室内，不允许露天存放，在运输和保管中不受损伤附加说明
本标准由国营七OO厂负责起草
本标准主要起草人雷衡章耿玉梅李虹3
