【电子行业标准(SJ)】 软磁铁氧体螺纹磁芯(用于彩色电视机)

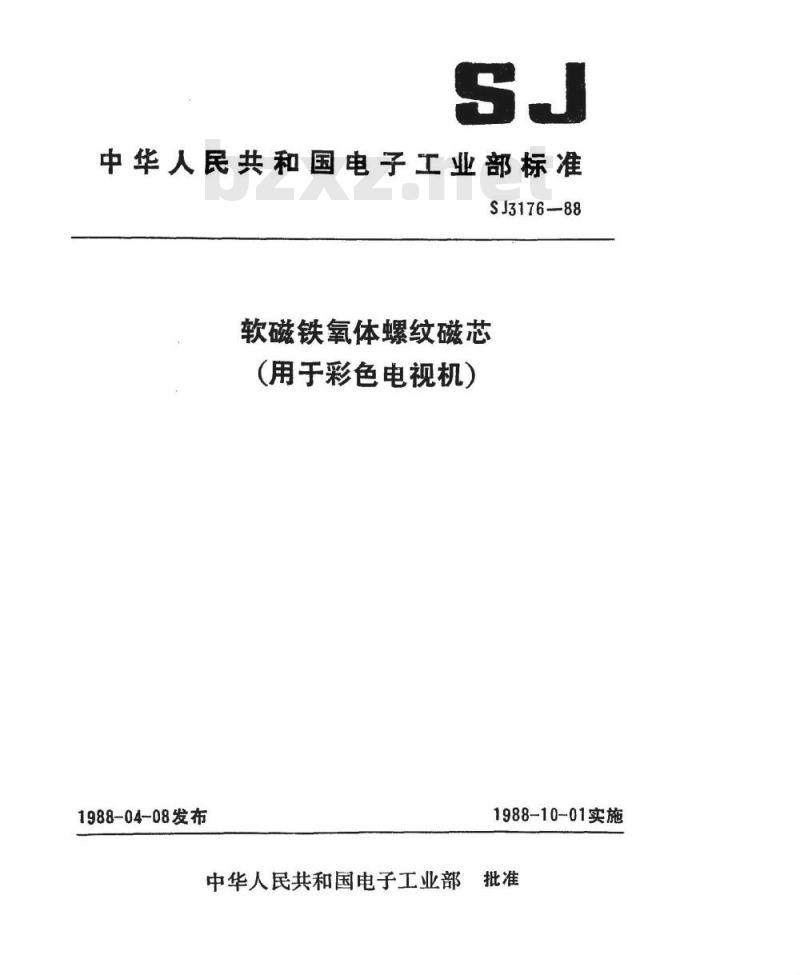

中华人民共和国电子工业部标准SJ3176-88
软磁铁氧体螺纹磁芯
（用于彩色电视机）
1988-04-08发布
中华人民共和国电子工业部
1988-10-01实施
中华人民共和国电子工业部部标准软磁铁氧体螺蚊磁芯
（用于彩色电视机）
SJ3176-88

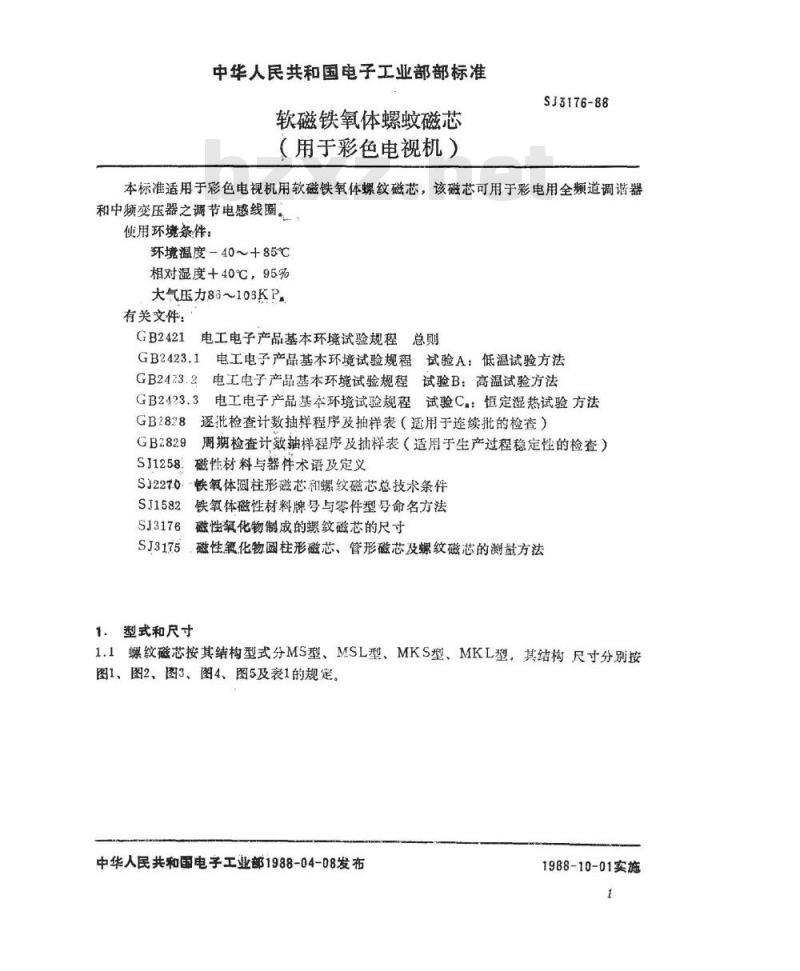

本标准适用于彩色电视机用软磁铁氧体螺纹磁芯，该磁芯可用于彩电用全频道调谐器和中频变压器之调节电感线圖
使用环境条件：
环境温度-40~+85℃
相对湿度+40℃，95%
大气压力83~103KP
有关文件：
GB2421电工电子产品基本环境试验规程总则GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2473.2
GB2828
GB2829
电工电子产品基本环境试验规程试验B：高温试验方法电工电子产品基本环境试验规程试验C.：恒定湿热试验方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）SJ1258.
磁性材料与器件术语及定义
SJ227.0.-铁氧体圆柱形磁芯和螺纹磁芯总技术条件SJ1582
铁氧体磁性材料牌号与零件型号命名方法SJ3176
SJ3175
磁性氧化物制成的螺纹磁芯的尺寸磁性氧化物圆柱形磁芯、管形磁芯及螺纹磁芯的测盐方法1.型式和尺寸

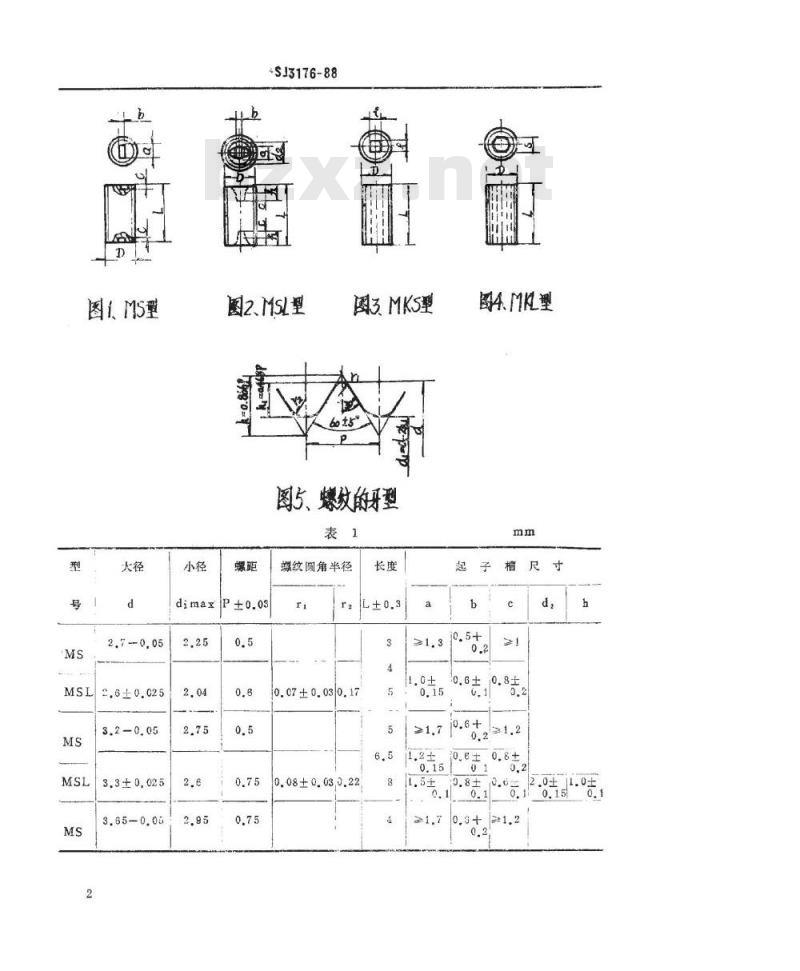

1.1螺纹磁芯按其结构型式分MS型、MSL型、MKS型、MKL型。其结构尺寸分别按图1、图2、图3、图4、图5及表1的规定。中华人民共和国电子工业部1988-04-D8发布1988-10-01实施
图iMS型
2.6±0.025
3,3±0.025
3.65-0.05
+SJ3176-88
图2、 MSI塑
國3MKS塑
图5、螺纹的牙型
螺纹圆角半径
0.07±0.030.17
0,08±0,030.22
1，2主
图4MK型
20±1.0±
3.7±0.025
3.8±0.025
4.6±0.025
4.54±0.025
4.5±0.025
SJ3176-88
螺纹圆角半径
0.08±0.030.22
0.08±0.03022
注：磁芯两端面与国柱面相交处允许例角。磁芯起子植植深方向允许有斜度。6.5

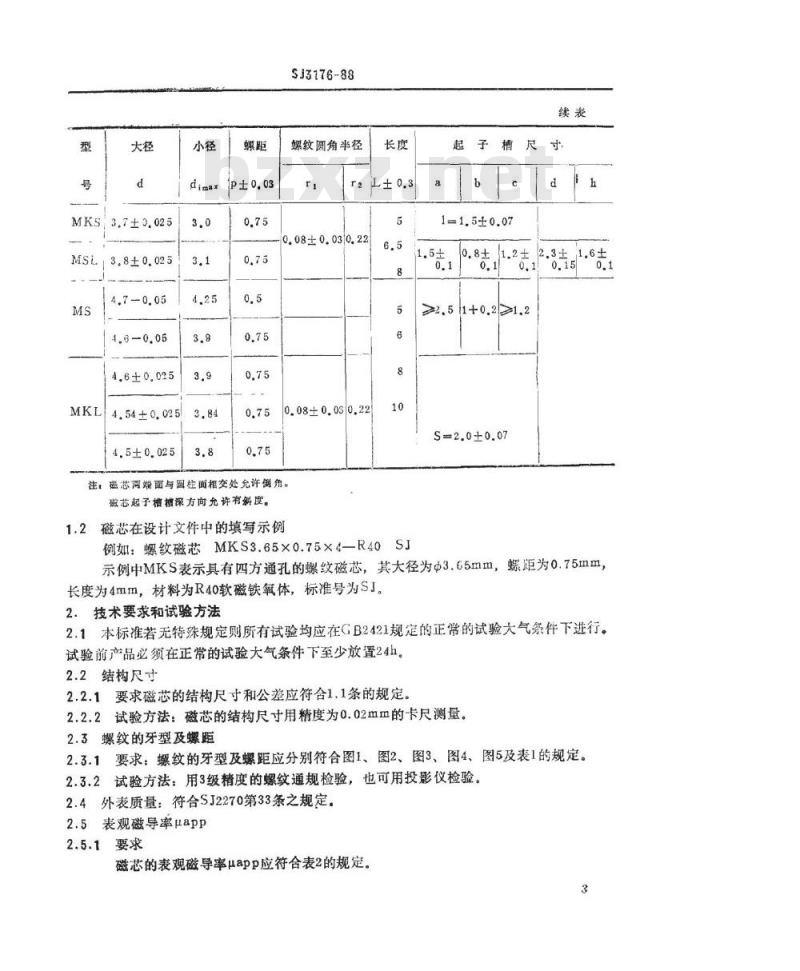

1.2磁芯在设计文件中的填写示例例如：螺纹磁芯MKS3.65×0.75×4-R40SJa
1=1.5±0.07
>2.5/1+0.2>1.2
S=2.0±0.07
示例中MKS表示具有四方通孔的螺纹磁芯，其大径为Φ3.65mm，螺距为0.75mm，长度为4mm，材料为R40软磁铁氧体，标准号为SJ。2．技术要求和试验方法
2.1本标准若无特殊规定则所有试验均应在GB2421规定的正常的试验大气条件下进行。试验前产品必须在正常的试验大气条件下至少放罩24h2.2结构尺寸
2.2.1要求磁芯的结构尺寸和公差应符合1.1条的规定。2.2.2试验方法：磁芯的结构尺寸用精度为0.02mm的卡尺测量。2.3螺纹的牙型及螺距
2.3.1要求：螺纹的牙型及螺距应分别符合图1、图2、图3、图4、图5及表1的规定。2.3.2试验方法：用3级精度的螺纹通规检验，也可用投影仪检验，2.4外表质量：符合SJ2270第33条之规定。2.5表观磁导率μapp
2.5.1要求

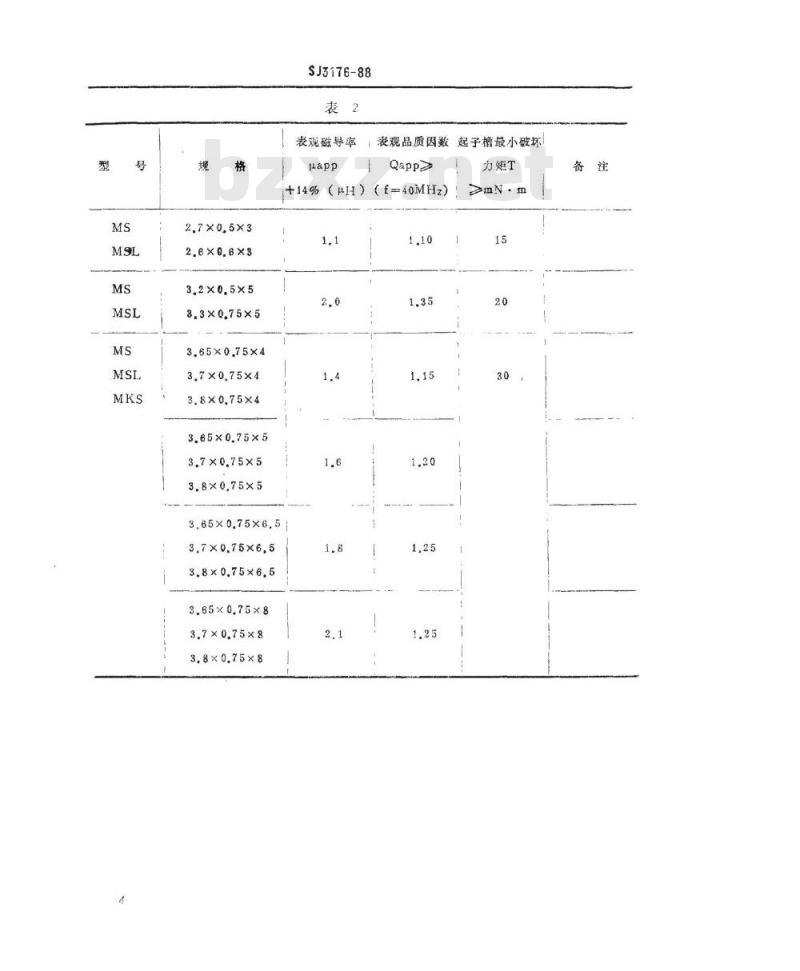

磁芯的表观磁导率μapp应符合表2的规定，3
2.7×0,5×3
2.6×0.8×3
3.2×0.5×5
3.3×0.75×5
3.65×0.75×4
3.7×0.75×4
3.8×0.75×4
3.65×0.75×5
3.7×0.75×5
3.8×0.75×5
SJ3176-88
表观磁导率
，表观品质因数起子槽最小破坏Qapp>
+14%（μH）（f=40MHz）！
3.65x0.75x6.5
3.7×0.75x6,5
3.8x0.75×6.5
3.65×0.75×8
3.7×0.75×8
3.8×0.75×8
为矩T
4.7×0.5×6
4.6×0.5×6
4.54.×0.5×6
4.5×0.5×6
4.7×0.5×8
4.6×0,5×8
4.54×0.5×8
4.5×0.5×8
4.7×0.75×6
4.6×0.75×6
4.54×0.75×6
4.5×0.75x6
4,7×0.75×8
4.6×0.75×8
4.54×0.75×8
4.5×0.75×8
2.5.2试验方法
SJ3176-88
表观磁导率
表观品质因数
+4%（μH)（f=ioMHz)
起子槽最小破坏
力矩T
a，试验用仪器精确度为<1%的电感测试仪（或LCR401电感电桥），b.试验线圈，应符合SJ3175（1EC732-1982）中的第5条之规定，续表2
c，试验频率10kHz~100kHz，SJ3175（IEC732～82）中第3条（允许在低于10kHz频率测下uapp）
d试验方法：先测出空心线圈的电感Lo，放入磁芯后测出带磁芯线圈的电感L，两次测试为同一频率，测试时磁芯轴线中间位置应与线图绕组轴线中间位置含，按（1）式计算表观磁导率μapp：5
2.6表观品质因数Qapp
2.6.1要求
SJ3176-38
式中：L。空心线圈电感
L-—带磁芯线圈的电感
磁芯的表观品质因数QaPP应符合表2的规定。2.6.2
试验方法
试验仪器
b.试验线圈
Q值的测量误差小于或等于±10%的Q表（或4342AQ表）。应符合SJ3175（IEC732-1982）第5条的规定。40MHz
试验频率
试验方法
（1）
先测出空心线圈的品质因数Q。，放入磁芯后再测出带磁芯线圈的品质因数Q，两次测试同一频率，测试时磁芯轴线中间位置应与线圈轴线中间位置重合，按（2）式计算表观品质因数QapP：Qapp:
2.7低温
式中：Q。—-空心线圈的品质因数Q——带磁芯线图的品质因数
2.7.1要求
经低温试验后表观磁导率的变化率8μ之5%，表观品质因数的变化率85%。2.7.2试验方法
低温试验按GB2423.1进行，试验温度为－40±3℃，试验时间为2小时，试验后在正常的试验大气条件下恢复2h，初始（试验前）测量和最后（试验后）测量的方法按？.5及2.6条进行。表观磁导率变化率按（3）式计算：Bu= Happuappzx100%..
μappi
式中：
一初始测量值
一最后测量值
μappa
表观品质因数变化率按（4）式计算：8Q
2.8高温
Qapp.-Qappzx100%
式中：Qappl-—初始测量值
Qapp2最后测量值
（4）
2.8.1要求
SJ3176-88
磁芯经高温试验后其表观磁导率及表观品质因数变化率应符合5%及8Q≤5%之规定。
2.8.2试验方法
高温试验按GB2423.2进行，试验温度为85土2℃，试验时间为2小时，试验后在正常试验大气条件下恢复2h。
初始测量方法和最后测量方法按2.5及2.6条进行，表观磁导率变化率按（3）式计算。表观品质因数变化率按（4）式计算。2.9恒定湿热
2.9.1要求
磁芯经恒定湿热试验后其表观磁导率及表观品质因数的变化率应符合8u<5%及8Q≤5%之规定。
2.9.2试验方法
恒定湿热试验按GB2423.3进行，试验时间为96小时，试验后磁芯在正常试验大气条件下恢复2h。
初始测量方法和最后测量方法按2.5及2.6条进行。表观磁导率变化率按（3）式计算。表观品质因数变化率按（4）式计算。2.10螺纹磁芯起子槽的最小破坏力矩T2.10.1要求
螺纹磁芯起子槽的最小破坏力矩T应符合表2之规定。2.10.2试验方法
用05TDF500一10GFGM扭力矩仪或力矩螺旋器进行测试。3检验规则
3.1磁芯的检验分逐批检查和周期检查。3.2所有检查均应在制造厂质量检验部门或上级主管部门指定的单位进行，制造厂或被指定的单位应提供试验所需要的一切条件。3.3订货方有权按本标准的规定对产品进行验收。3.4逐批检查应符合GB2828《逐批检查计数抽样程序及抽验表》中关于逐批检查一次抽样方案。其合格质量水平AL及检查项目和顺序应符合表3规定，逐批检查不合格的产品应退回制造部门，按不合格项目进行100%的挑剔后，允许再次提交，但应转入加严检查。再次提交的产品对不合格项目进行检查，检查后仍不合格，则该批产品不得再次提交验收。3.5周期检查由制造厂质量检验部门每3个月进行一次，在更改结构、主要工艺及主要原材料时，必须进行周期检查。
试验项目
外径、螺距
表现磁导率uapp
表现品质因数Qapp
起子橘最小砖坏力矩T
SJ3176-88
本标准条款
合格质量水平AQL
周期检查按GB2829中判别水平一次抽样方案进行，其RQL应符合表4的规定3.7
周期检查的样品应从本周期生产的并经逐批检查合格的产品中随机抽取，检查项目和顺序应符合表4的规定。
试验项目
恒定湿热
本标准条款
不合格质盘水半RQL
判定数组
3.8周期检查前，所有样品应按逐批检查项目进行100%之检查，若发现不合格样品应以合格的产品对换，同时应分析原因载入周期检查报告，但不作为周期检查结果的签定依据。
3.9若周期检查不合格，卿本周期范围内的产品应停止逐批检查，并将已验收而未出厂的产品退回车间，已出厂的由供需双方协商解决，此时应分析原因，提出处理办法，并在生产中采取措施，直至新的周期检查合格方可恢复逐批检查。3.10经过周期检查所用的样品，不得做为合格品交给订货方3.11根据订货方的要求可提供周期检查报告。3.12本周期的周期检查结束前，制造厂质检部门或订货方可按上一周期的周期检查报告验收产品。
4包装、运输和存
SJ3176-88
4.1包装按SJ2270第5.2条的规定执行。4.2运输按SJ2270第5.3条的规定执行4.3贮存按SJ2270第5.4条的规定执行，附加说明：免费标准bzxz.net
本标准由国营北京第三无线电器材厂负责起草
