【电子行业标准(SJ)】 插头和插座

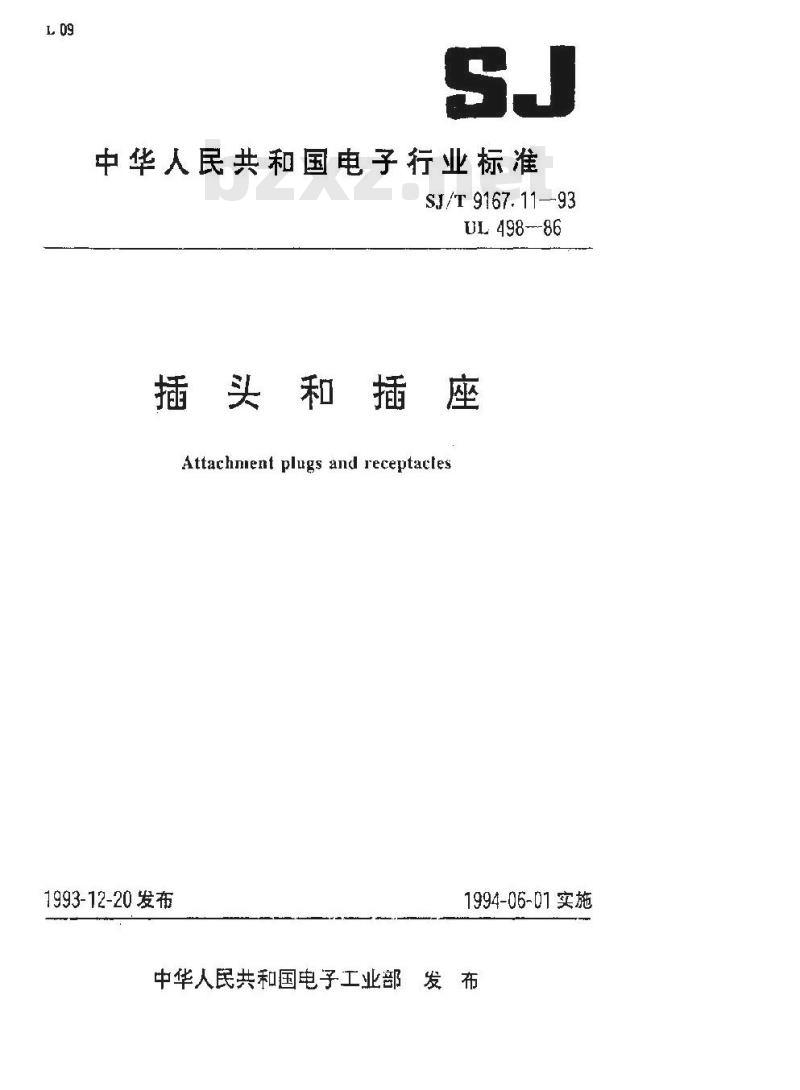

中华人民共和国电子行业标准
SJ/T 9167. 11—-93
UL 498--86
插头和插座
Attachnient plugs and receptacles1993-12-20发布
1994-06-01实施

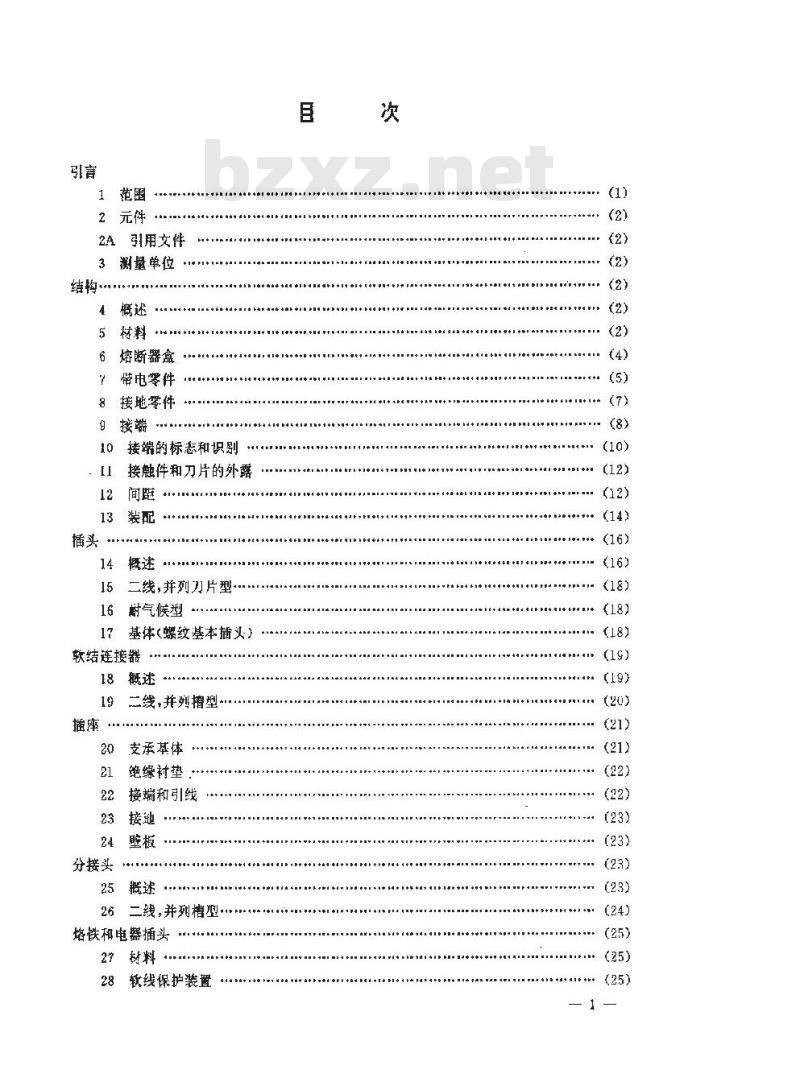

中华人民共和国电子工业部发布引言
1范围
2元件
2A引用文件
3测量单位
4概述
5材料
6熔断器盒
丫惜电零件
8接地零件
10接端的标志和识别
接触件和刀片的外露
12间距
13装配
1二线，并列刀片型.
16气候型
基体(螺纹基本插义)
软结连接器
18概述
二线,并列槽型…
分接头
支承基体
绝缘衬垫
接端和引线
二线,并列槽型.
烙铁和电器插头
软线保护装置
·(14)
·(18)

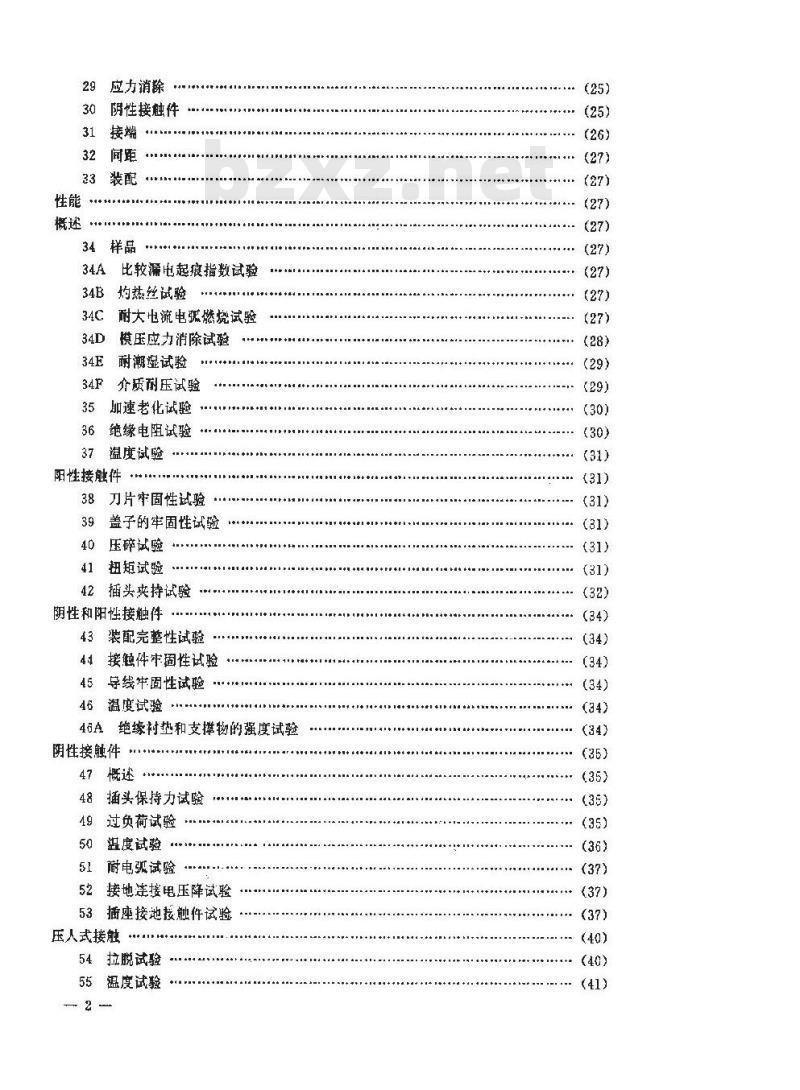

应力消
阴性接触件
32间距
34样品
34A比较漏电起痕指数试验
34B灼热丝试验
34C耐大电流电弧燃烧试验
模压应力消除试验
34E耐潮湿试验
34F介质耐压试验
加速老化试验
绝缘电阻试验
温度试验
阳性接触件
38刀片牢固性试验
盖子的牢固性试验
压碎试验
41扭矩试验
42插头夹持试验
阴性和阳性接触件
43装配完整性试验
44接触件审固性试验
45导线牢固性试验
46温度试验..
46A绝缘衬垫和支撑物的强度试验阴性接触件
48插头保持力试验
过负荷试验
温度试验
耐电弧试验
52接地连接电压降试验
53插座接地接触件试验
压人式接触
54拉脱试验
55温度试验
（35)
（37)
（37)

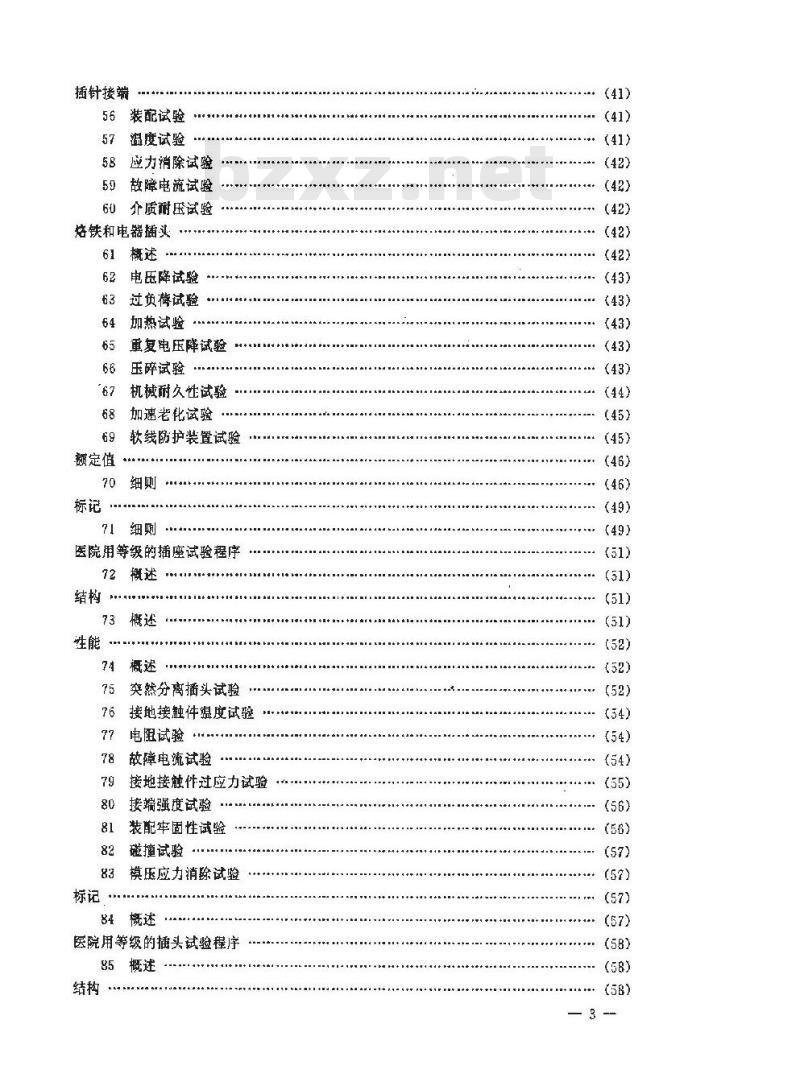

插针接端
装配试验
温度试验
应力消除试验
故障电流试验
介质耐压试验
焙铁和电器插头
电压降试验
过负试验
加热试验
重复电压降试验
压碎试验
机械耐久性试验
加速老化试验
软线防护装置试验
额定值
71细则
医院用等级的插座试验程序
72概述
突然分离插头试验
接地接触件温度试验
电阻试验
故障电流试验
接地接触件过应力试验
接端强度试验
装配牢固性试验
碰撞试验
模压应力消除试验
医院用等级的插头试验程序
85概述
— 3 -

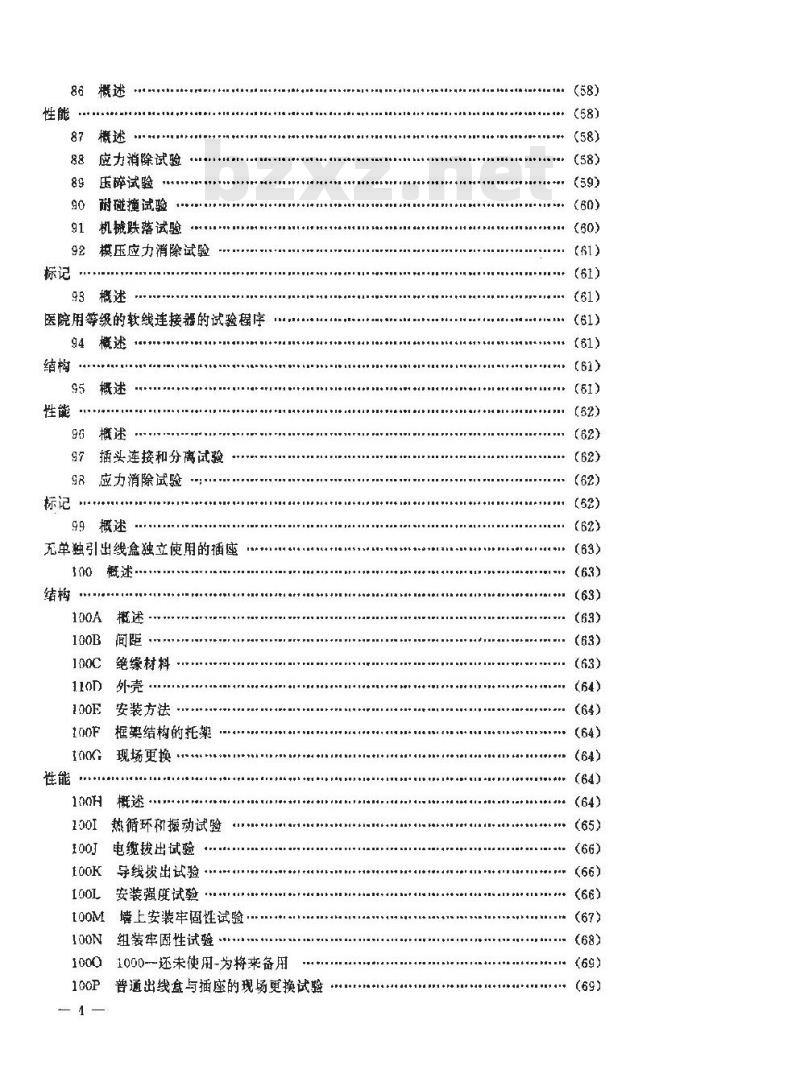

86概述
87概述
88应力消除试验
89压辟试验
90耐碰撞试验
91机械跌落试验
92模压应力消除试验
95概述
医院用等级的软线连接器的试验序.......
94概述
95概述
9G概述
97插头连接和分离试验
98应力消除试验
99概述
无单独引出线盒独立使用的插座+++++
100概述
100A概述
100B简距：
100C绝缘材料
110D外壳-
安装方法
框架结构的托架
现场更换
1001热循环和握动试验
100J电缆拔出试验
100K导线出试验…
100L安装强度试验
[00M墙上安装牢固性试验bzxz.net
100N组装牢国性试验
10001000还未使用-为将来备用
100P普通出线盒与插座的现场更换试验(58)
** (61)
（62)
*，(63)
* (64)
+* (64)
：（65)
故障电流试验
接线盒试验
塑性变形试验
模压应力试验
样品易燃试验
标记和说明
通用无锁定插头和插座·
专用锁定锁定型插头和插座
113其它插头和插座
.. (71)
中华人民共和国电子行业标准
插头和插座
Attachmcnt plugs and receptaclesSJ/T 9167. 11-93
UL 498-1986
本标准等同采用美国保险商实验室安全标准UL498《插头和捕座》，所采用的版本如下：1.IL 498 第1 一版
1986 年 11 月 3 日发布
2.U.498第十一版本的修订单（1986年11月4日）3.[JL 498第十--版本的订单（1987年8月22日）4.UL.498第十一版本的修订单（1988年 9月14日）5.tJL 498第十一版本的修订单（1989年3月14日）6.UI.498第十版本的修订单（1990年6月1R日）7..498第1一版本的修订单（1.990年11月29 月）引言
1范围
1.1本标准适用于插头和插座、软线连接器、某些类型的分接头以及烙铁和电器插头一所用的这些元件都是符合国家电气法规的。1.2本标准不适用于额定值超过200A或600V的装置。见4.2条。医院用等级的装置
1.3在72~84，85~93和94～99章中规定的要求适用于（除去危险地方用的以外）医院用的医院用等级的插座、插头和软线连接器，都应符合ANSI/NFPANO.70一1981国家电气法规的517章。它们只适用于传统结构（ANS1.C一73)的，额定值为15或20A，125或250V的非锁紧型装置：插座只应规定为平嵌安装，而插头和连接器现场装配萄软线上，既可以是直式（软线放在装置的背后）也可以是弯角型的（软线与主插头抽线成一角度）。1.4其他型式的装置，如工厂装配好的插头和连接器，具有锁紧结构的装置或用手危险场地的装置，可根据本标准中规定的医院用等级的装置测试程序来考核，并进行必要的修改以足以表示装置预期的用途。
1.5本标准不适用于医院用模压电源线的插头。1.6当产品包含有新的或不同于过去制定标准时采用的性能、特性，元件、材料或系统，而且还包含有者火，电击或人身伤害危险时，应采用适当的附加元件要求和最终产品要求进行评定，而这些要求应是被确定为对保持本标准意图最初考虑的产品用户的安全水平是必要的附咖要求。
中华人民共和国电子工业部1993-12-20批准1994 06-01实施
2元件
SJ/T 9167. 11—93
2.1用于本标准所涉及的产品的元件应符合对该类元件的要求，而且还应按其认可的额定值和其它应用限制来使用。元件不必符合下列特定的要求，A，涉及到该元件应用于本标准规定的产品时所不需要的性能或特性，或者B。其要求已由本标难的某一要求所代。2A引用文件
2A.1在本标准各项要求中引用的任何未标日期的法规或标准应认为是指该法规或标准的最新版本。
3测量单位
3.1如果某一测量值后面附有括号的其它计量单位的数值，则后面的数值可能是近似值，而前面的数值才是要求值，
4概述
4.1各种插头和插座组合的结构图见本标准110~113章。4.2凡不标准中所述的额定值，包括在111~113章的结构图标题，表70.1和7.2条中的标题中所述的额定值，表示了插座和其它出线装置（如软线连接器或分接头）的最大容量和最大工作电压。除非额定值中包含有字母AC而限于交流，否侧，装置均认为能用于交流和直流。4.3虽然插头不需要有电气额定值，但是插头具有与其一起使用的插座额定值拍对应的电流与电压限制值，因此，当术标准中可能出现此类术语，如“15一A插头”，意思是指该插头可以与一个15-A插座一起便用。
5材料
5.1其内部或上面装有带电部件的底座或体必菊用(1)陶瓷：(2)酚醛，尿素塑料，冷模压合成物，或（3)能满足具体用途的其它绝缘材料制造。5.2硫化纤维板可以用作绝缘垫圈，垫片和隔档物，但不能用作带电部件的独立支承物。此材料应符合34E.1和 34E.2条的耐潮要求。橡胶不能采用5.2A用于电气绝缘，保持电气闯隔所需的内部阻隔物或者带电部件密封的聚合材料，应具有符合UL94<仪器及装置中所用塑料材料零件的易燃性实验标准》规定的94HB、94V--2、94V-1,94V---0,94VTM-2.$4VTM—1,94VTM--0.94—5VA 或 94-5VB。例如1不要求具有燃烧等级的部件的内部绝缘系统。外2.满足以下指标的小部件也可不具有燃烧等级，a.体积不超过.122in（2cm2）)。b，最大尺寸不超过1.18in（3cm）c它的位登，不会将火焰出一处向另一处传插，或者：不会在可能的火源和起火元件间充当燃烧的传递媒介。
SJ/T 9167. 11-93
例外 3;厚度等于或小于 0. 01in(0. 25mm)的纤维板和相似的材料也可以例外5.2B用于电气绝缘，保持电气间隔所需的内部阻物及带电部件密封的廉合材料，应符合34A～34C章的要求。
例外1.如果聚合材料的最大比较满电起痕指数（CTI)性能为3,则该材料不必符合34A章的要求。
例外2.如果案合材料的耐热丝起火（HAI)性能等级值不超过表5.1对相应易燃等级规定的值，可以不符合34B章的要求。例外3：如果聚合材料的耐大电流电弧起火（HAI)的性能等级值不超过表5.1中对相应易燃等级规定的值，可以不符合34C章的要求。例外4:不要求符合34A～34C章要求的部件的内部绝缘系统。例外 5:满足所有下列指标的元件,可以不符合 34A～34C 章所规定的要求;a，体积不超过0.122in（2cm）
b.最大尺寸1.18in(3cm)
c，位置不会将火焰由一处传至另一处，或不会在可能的火源和起火元件间充当传播媒介。
例外 6:厚度等于或小于 0. 01in(0.25mm)的纤维或类似的材料,可以不符合 34A～34C章的要求
表 5, 1 绝缘材料的 HWI和 HAI 规定值易燃性
94V -0.94VTM:0
94V.--1,9VTM-1,94--5VA,94—5VB94V--2.94VTM—?
对非 94VTM 易燃等级的材料,其性能等级(PLC)评价应采用厚度为最终产品中样品的厚度或注：a
标称1/8in(3.2mm）的样品厚度来评价（两者取较大者）：易燃分类如UL94中所述
耐热丝起火一如UL746A中所述；d耐大电流电孤起火—UL了46A中所述，对热丝起火的性能等經值的要求，不适用于缸造便携式设备不包容带电邮件，或者包容的带电部t
件的绝缘层厚度超迹0.028in(0.071mm）的外壳可用聚合物材料。5.2C用于电气绝缘，保持电气间隔所需的阻隔物及带电部件密封的聚合物材料，必须具备表5.2对其特定用途规定的温度指数规定值。3
电气绝缘
全部装登
外壳”或外老\的一部分
A所有水久性装有电线
的装置和装有保险丝的其
R 所有别的装置
SJ/T 9167. t1—93
表5.2绝缘材料的最小相对热指数最小相对热指数
机梳待性
热塑性塑料
热团性塑料
热塑性塑料
热固性塑料
热塑性塑料
热固性塑料
电气特性
有磁撞
无疆撞
注:。柑对热指数一参见 UL 74BB,对于非 91VTM易燃性的材料在试验中所用的样品厚度应为最终产品的厚度,或者标称 1/8in(3.2mm)厚度,取较大者h。率合材料丝缠绕的管子，工业用层压材料，硫化纤维和类似的盈合材料，在机械条件下最小相对热指数《RTI)应采用本表中电气特性值：C。电气(功能）绝缘和外充的定义见UL74GC案合材料标准：：用于电气设备约评价》。5.3柔软的模压天然或合成橡较，或其合物，或者以氰乙烯，氢乙烯的共聚物，和醋酸乙烯为主要成份的合成物，都可以用于制作（1)分接头，（2)插头或（3)软线连接器的壳体。用棋压聚苯乙烯、醋酸纤维，乙,基纤维或尼龙制成的实心体或空壳插头体的插头，经过在升高溢度下对其性能,如机械强度,耐碰撞及稳定性的研究后，可以确定为可适用的。5.4除了20.10和27.4条规定以外，非机制螺钉、垫圈、螺母和不锈钢部件所用的铁或钢,必须采取防措施。
6熔断器金
6.1在装置中应提供个熔断器盒以容纳这些熔断群，熔断器盒应符下述各条壁求。熔断器盒：
应采用符合 34E. 1 和 34F. 2 条规定的抗潮材料A.
（1）纤维和类似的吸潮材料不能认为是具有游意的吸潮特性而用作容断器盒。(2）模压酚醛和类似热固性案合材料,其耐湿性能可用于熔断器盒。应能减少人们偶然触及熔断豁和熔断器盒的绝缘带电部部件的危险。，
C，应将熔断器断裂造成的后果限制在熔断器盒内部。D.必须符合 5. 2A-—5. 2C 条对绝缘材料的要求6.2与支路型熔断器一起使用的熔断器盒应不能容纳额定电压低于此盒最大额定电压的熔断器，见71. 11 条。
6.3在易熔装置中，每个不接地导体应配置熔断器，其它导体不应配置容断器。6.4除6.5条规定外，具有旧性插针或刀片的易熔装置的结构应保证插针和刀片插入插座时4
熔断器不会移动。
SJ/T 9167.11--93
6.5如果插头按71.12条的要求标志,则具有111～113章未列出结构的易熔性插头不定要符合6.4条的要求。
6.6若易熔装置游基座是螺口的并置于灯座内，则其中的熔断器应不可折卸。6.7像插座或软线连接器之类的易熔出线装冒，当拆卸或更换熔断器时，应无人员可以触及的带申零件。
7带电零件
7.1除了不锈钢可用作为不承受电弧的零件外，普通的或电镀的铁或钢不应用作载流零件。7.2耐腐蚀（不锈）钢或镀锅，键锌或有等效镀层而耐腐蚀的钢，可以作不载流的接线螺母和螺钉。
7.3如果载流零件的转动将对装置的性能产生有害影响，则载流部件应该防止相对于它所安装的表面产生转动。
7.4未绝缘带电零件的固定方式应使其间距的减少不会低到小于12.1条要求的间隙。7.5在软线连接器或面板插座中，或见的且电气连接到任何带电零件的螺钉，铆钉或类似的零件,应该安装在直径不大于 9/32in(7. 1mm)的礼内,而且头深度应不小于 3/16in(4.8mm).
7.6除7.8和7.12条所述之外，在出线装置的接触件开孔中的用图7.1规定的探针可触及的阴性接触件和有关的带电零件，必须从开孔平面凹进一假距离，该距离不小于孔的最大直线尺寸的1/4或3/64in（1.2mm），取其较大者。174 iN直径
任何适当长度
图探销
7.7.用于确定7.6条规定的最小回进离的测量平面，尽量靠近于装置工具有对插入插针或刀片间隙而言最小开孔的表面。开孔对装置表面的斜面、锥度或其它延伸面不影响测罩。7.8对于使用并列的或真空吸生器用(SV,SVT,SVO,VE,SVOO,SVTO和SVTOO)型软线的通用软线组件上的一个双线平行植图111.1)软线连接器或分接头，当从每个槽开孔的平面跨气隙和沿绝缘材料表面测量时，其触点和其它带电零件应在此开孔面以下不小于1/4in(6.35mm).
7.9关于7.8条的要求，槽开孔的平面即是垂直于已插人的插头的主轴线，且最靠近装置表面的那个平面，其上槽的尺寸在规定范围内。例外，为便于插刀容易插人而做成斜角的糖开孔苹面，被认为是最靠近装置表面的那个平面，在该平面上，槽的较小尺寸不人于图111.1槽形图规定值的两倍。见图7.2。s
典帮的点
SJ/T 9167. 11—-93
4+·最小的
图7.2.典型的槽横截面（斜角）7.10图7.1所示探针的插入点最重要的是极力做到在开孔中而不要使孔的周边发生变形。7.11最大的直线尺寸是指测量平面上开孔范国内的最长直线。7.12拆卸插头时其开孔是闭合的元件和仅用于断开的专用元件（见70.6和71.9条），不受7.6条要求的约束。
连线终端包封
7.13与15或20A座一起使用的，只使用对装置工作必不可少的部件的接到软线上并进行预定的装配的插头，其接线端应完全包封起来。7.14对丁装置的工作，下列部件是必不可少的：（1)如果此部件包封或完善除了插头面上的载流件以外的载流件的包封，或（2)如果此部件包封或完善已拆除套管（为了接线）的软线的包封．
7.15只提供应力消除功能的部件，对于装的工作来讲不一定是必不可少的，7.16用在插头表面的可分离的绝缘盖或绝缘圆板，除了包封那些在某些情况下会外露的接线端以外，别无它用，则它们对设备工作来讲不能认为是必不可少的。7.17用在易熔插头表面的可分离的绝缘盖：(1)如果放置和拆御熔断器也使用此盖，则对于装置的工作是必不可少的；或（2)如果此盖仅仅为了提供熔断器的入口，则对于装置的上作不是必不可少的。
7.18如果插入式装置（7.13条中所现定的额定值为15或20A的插头，分接头、转接器或类似装置除外）的表面有一外露的带电部件，则此元件的表面必须装有一个结实的1/32in(0.8mm）厚或更厚的绝缘圆板，此圆板要牢固地固定，并且完整地盖住所有外露的带电部件。7.19标称厚度为1/32in（0.8mm）的绝缘材料的最小厚度是0.028in(0.71mm）。为了握供插头，分接头或转接器的入口而又可以打开或拆卸的绝缘圆板或面氧，则在接线后应用一个或多个螺钉，播销，或卡销于以机械固定，使其不会偶然打开或拆卸。7.20只靠摩擦面没有用任何可靠的制动作用而固定的盖了不能认为已了机械固定。7.21表面的绝缘盖或圆板应包封带电导体接线盒，并且具有良好的配合，能防止直径为0.030in(0.76mm)的探针插入，在内可以有一个凹措以利拆卸，但此相只能开在远离接辨的区域以使未夹紧的带电线束不能接触开孔。7.227.21条所述的口槽应符合下述全部条件：A距边缘深度不应大于1/8in(3.2mm），B.措着盖子的边缘宽度应不大于3/8in(9.5mm）：6
