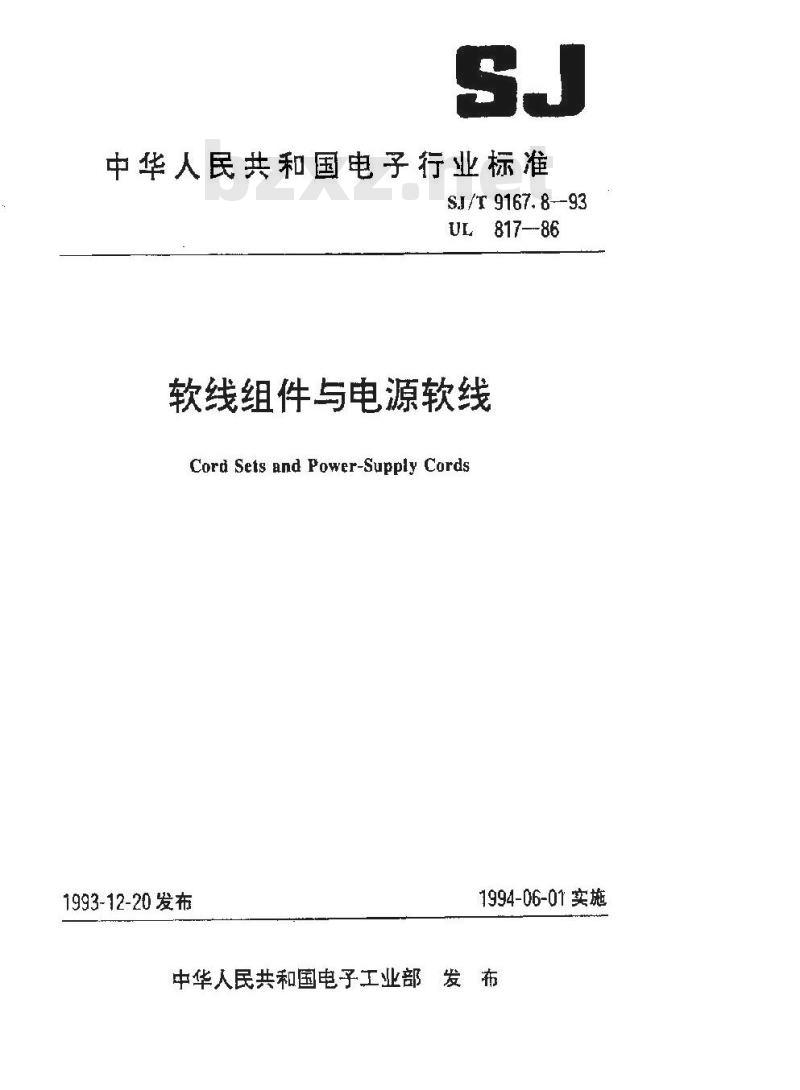

中华人民共和国电子行业标准
SJ/T 9167. 8-93
UL817--86
软线组件与电源软线
Cord Sets and Power-Supply Cords1993-12-20发布
1994-06-01实施
中华人民共和国电子工业部发布全部类型
1范围
2术语
3元器件
测量单位
5总则
6软件
连接件
8连接件的连接
9识别和接线
10软线芯线覆盖层的处理…
应力消除夹
11A：预定配接熔断器或其他过流保护装置的连接件标志
12总购
软线组件·
13总则·
通用软线组件…
14总则
15开关：
16非并关的连接件
17软线
17A过流保护
18额定值
19标志
通用软线组件一双芯平行及吸尘器用(SV)软线型..
20总则
21插头
22软线连接器
23标志
室外使用的软线组件
24总则
24A过流保护
国电上电中电电：
软线连接器
额定值
30备用
转接器软线组性
连接件
连接头
额定值
旅游车辆软件组件
37总则
连接件
电源线
39总则
40开关
41屏蔽线的使用
不可拆即电源线
连接件
44软线
45标志
电灶和干煤器电源线
45总则
47电灶和于燥器成套电源线
室外用电源线
48总则
旅游车辆用电源线
49总则
50软线
51连接件
活动房屋用电源线
52总则
53软线
54连接件
55额定值
愛用不可拆卸电源线
(23）
（25)
（26)
56　总则
57标志
可拆卸电源线
58总啊…
59连接线
60软线…
61标志
带电器播头的可拆卸电源线
62总则
带电熨斗的可拆卸电源线
63总则
额定值不大于50W电器用的可拆卸电源线64
电器连接器
67额定值
专用可折卸电源线
电视接收机用
70非标准定位型替换型电源线
71真空吸坐器和地扳磨北机用
72标志
芯线牢固性试验
74插乃牢同性试验
75绝缘层牢固性试验
应力消除试验
应为消除试验一电灶和下燥器成套电源线78
电灶和干燥器成套电源线的反推试验79
温度试验
介质耐压试验
绝缘电阻试验
加速老化试验
挤压试验
耐冲击试验
误插人试验
措头抓握试验
在高温下插刀拉力试验
88弯曲试验一采用平行转线的元件89低温插入试验
（33)
. (36)
（37)
. (38)
.. (38)
（39)
：(43)
（45)
【45)
（50)
：（50)
90突施拉力试验
91护套固位试验
92过流保护装置
93100备用..
制造和生产试验
101介质耐压试验
102定和连续性试验
医院用插头试验程序
总则·
应力消除试验
挤压试验
耐冲击试验
机械跌落试验
111--149
150软线载流量和额定电压
151软线组件额定值·.
152—169
適用无锁紧的插头和插座
162专用锁紧型插头和插座
163其插座和插座
海岸用电源电缆组件的补充
SI范圈
S2术语
结构…
S4概述
S5耐腐蚀
S7连接件
S8盐雾试验
S9机械强度试验免费标准下载网bzxz
（1G0)
（161)
（163)
（163）
弯曲和喷水试验
绝缘电阻试验
S12·介质耐压试验
低温暴露试验
高温馨露试验
耐臭氧试验
紫外光和水暴露试验
加速高温老化试验
说明书·
S18说明书
- (168)
（169)
中华人民共和国电子行业标准
软线组件与电源软线
cord sets and power : suppiy cordsSJ/T 9167. 8--93
UL 817—B6
本标推等同采用美国保险商实验室安全标准UL817软线组件与电源软线$，所采用的版本如下：
第九版（1986年12月22日发布）ULB17第九版的修订单（截止1991年12月）全部类型
1范围
1.7本标推适用于作为符合美国国家电气法规的装置申源连接的电源软线。1.2本标推也适用于将分支电路电源延到便携式装置电源线的软线组件，该软线组件的软线是利用符合美国国家电气法规的软线：3当某一具体条文引用通用条文时，如果两者要求之间有矛盾，妞应采用具伴条文的要求1.4除非另有说明，软件组件和审源软线应认为是预定供室内使用的。医院用插头
1.5103～109 条的要求适用于供医院用的模压型插头，该插头用于符合美国国家电气法规（ANS/NFPA70-1984)第517章规定的非危险场合。这些要求仅适用于额定值15或20A、125或250V的通用结构（ANSIC一73)的非馈紧型元件。插以应是模压至软线的直式插义（软线的纵轴线平行于线路插刀的纵轴线）。1.6其他类型，如锁紧型结构或危险场合用元件可以在本标准的医院用元件测试程序的基础上,结合起以代表该元件预期应册所进行的必要修正束考核。1.7当产品包含有新的或不同于过去制定标准时采用的性能特性、元件、材料或系统，而月还包括有着火、电击或人身害危险时，应采用适当的附期元件要求和最终产品要求来进行评定，而这些要求应是被确定为对保持本标谁意图最初考虑的产品用户的安全水平是必要的随加要求。
2术语
2.1软线组件cord set
1)装有插头或分接头作为线路连接件和软件连接器作为负载连接件以及具有或没有直通线开关，或(2)装有串联分接头的悬吊开关的一段软线。中华人民共和国电子工业部1993-12-20批准1994-06-01实施
SJ/T 9167.8—93
2.2通用软线组件general-usecordset装有通用软线和通用连接件的软线组件（见图14～23章）。2.3室外用软件组件outdoor-usecordset用于为可携至室外使用的装置提供电源的没有开关的软件组件（见24～30章）。2.4转接软线组件adapter cord set在施工场地用于从单个插座对2个或3个插座，和或/从一种接触件排列对另一种接触件排列供电的结构中，没有开关的软钱组件（见31～36章），2.5旅游车用软线组件recreatiunal-vehicle card Ret供旅游车用软件组件，（见37~38章），2.6不可拆卸的电源软线nondeLachahlrpawer-sujplycetd没有负载连接件（电器连接器）但具有插头或分接头作为线路连接件的一段装配好的软线，它带有或不带有直接连接到电器的直通线开关（见42～45章）。2.7室外用电源软线auldour-use nwer-supplycord预期用来为便携式室外使用的装置提供电源的电源软线（见48章）。2.8可拆卸电源软线detachablepower-supply (xnd装有插头或分接头作为线路连接件和装有单个插座装置连接器作为负载连接件的一段软线。它具有或没有直通线开关。该负载连接件是用来与电器的电动机连接端相配接的（见58~72章)。
2.9天线串源软线antenna power-supply cord一种不可拆卸电源软线，它包括2极、非接地型（15A、125A）插头模压到3芯平行软线，其第3芯线在插义体内与端子无电气连接（见42和45章）。2.10活动房用电源软线pawer-supplycordformobilehotues供活动房用不可拆卸的电源软线（见52--55章）2.11旅游车用电源软线powcr-supply cord forrecreatianal vehicles供旅游车用的不可拆卸电源软线（见49～51章）。2.12软线芯线cotd conductors
软线中的全部芯线。
2.13接地芯线grounded conductor故意接地的电路芯线。
2.14过电流covercurrent
由过载或短路状态可能引起的超过额定电流（载流量）的任何电流。2.15过载coverload
工作于超过额定载流量的电流。2.16我流芯线correntcarryingconductor既不是接地芯线也不是只流过来自其他芯线不平衡电流的中性芯线的软线芯线。3元器件
3.1除3.2条规定的以外，本标准所包括产品的元器件应符合该元器件的要求。3.2元器件不需要符合如下特殊要求，即，A.本标准所包括产品的元器件应用所不需要的特征或特性。2—
B.被本标准要求所取代的要求。SJ/T 9167.8—93
3.3元器件应按预期使用条件所确定的认可额定值使用。3.4专用元器件被认为是结构持征不完善或工作性能受限制的此类元器件预期只用在受限制条件下，例如，不超过规定极限的某些温度，并且应限制只在元器件已被认可的那些特定条件下使用。
4测量单
4.1雄果测量值后面圆括号内以另外单位给出一个值，则这第2个值可能仅是近似值。第1给值是要求值。
4A引用
4A.1在本标准各项要求中引用的任何末标日期的法规或标准应认为是指该法规或标准的最新版本，
5总则
5.1每根线组件和电源软线应全部采用满足于特定用途的材料，并且应在装备良好的工！中，以切实可行的一致性程度和加工质量等缀进行加工。5.2预定供电规接收机使用的每根软线组件或电源软线应符合12.7、15.4、55.2,57.3、57.4.72.2、72.3条和第69章的要求。5.3每根软线组件或可拆卸电源软线的长度应取包括与线路和负载两者连接的连接件在内的总长度，但不包括插头或分接头插刀的长度，也不包括不可分离插头的螺纹底座（见图5.1）的长短。
例外，如果软线组件或可拆卸电源软线采用点角弯捕或分接义，则总长度应包括负载连接件长度，并且总长度应从线路插刀的边缘或从靠近插头上软线引入孔的接地插针开始测量。5.4不可拆卸是源软线的长度应从插头或分接买表面测量到剥去外部包覆层的那一点。13
6软线
SJ/T 9167.8—-93
图5.1软件组件和电源软线长度测量6。1从线路连接件到负载连接件之间的软线应是连续的，例外,如果结构涉及15,34或68章的规定,则软线不需要连续。7连接件
7.1作为软线组件或电源软线一部分的连接件应与组件中所用型号与规格的软线一起使用时进行考核。
7.2作为软线组件一部分的连接件和预定在电豁外部用的电源软线连接件的每一部分不应有作为永久安装或悬挂安装连接件的洞孔、缺口或凸台。了3，慎性或热塑材料模压的用两摄2芯定惊结构接触件，或标准两极，3芯接圾型结构接触件的插座元件应防止配接插头误插人，和/或防接地插针插入何接触件开孔而触及带电零件。是否符合本要求应由 B5 章所述的试验确定。7.4可采用牢固地模压在连接器本体内的刚性隔挡物以满足7.3条的要求。7.5图161.1所示的非接地型插座元件的表面应防止图161.5所示的接地型插头插入。图161.6和图161.10（额定值125V和25V）所示的接地型座元件的表面应分别止图161.10和161.6（额值250V和125V)所示的接地型捕头捕人，在试图捕入线路捕刀时，防误铺阻挡物应能使人员故意施加的力或操作会导致接地插针偏离至表面之外，从而防止不同额定值的元件相插配，
例外，可拆卸电源软线的负载连接件不需要满足7.5条的要求。7.6具有图7.1所示阴影区域表面的插座元件认为是符合7.5条的。阴影区域表面应与具有槽的表面在同一平面，或是从表面凹进不人3/32in(2.4mm）。配置防误插阻挡物的表面不包含任何洞孔、槽沟、薄的或软的结构，或他不符合7.5条要求的待性。表面和防误插阻挡物的外形在其他方面不受本要求的限制，7.7如图161.1所示的不定位、2芯、平行挡座元件应不能容纳具有定位插刀接触件达SJ/T 9167. 8--93
以下程度，使较宽龄插刀接触件与插座接触件电气接触，7 8除可拆卸电源软线负载连接外,SJ,SJO、SJUO,SLT,SJTO、SJTOO、SJE,SJEO,SP-3、SPT-3,SPE-3 型或载流量更大的软线所用的 2 芯连接件应具有等于或大于图 21. 3 和 22. 1所示的表面尺寸。
GZS CESTRLCTIO
图7.1表示最小防误插阻挡物的插座表面7.9具有图161.1所示外形尺寸的折叠插力的结应符合图21.2的要求。7.10从插头或分接头伸出的，以及树成15A或20A非锁定型插头规定插刀结构一部分的接地插刀或接地插针的表面应是连续的，没有洞孔惑突出物沿管形接地摇针长度方向或其顶部的连接接缝，或在项部形成的平接缝中任何很小的开口不能认为是不符合本要求。8连接件的连接
8.1每芯线应以下述方法固定到连接件的端子：A，保持任何芯线的各股线既不与相反极性的未绝缘带电零件接触，也不与不带电金属零件接触。
B.按照73章提供机械牢固性。
C，按照了9章提供足够的载流量。D.避免线束与模压连接件产生表面摩擦。5
9识别和接线
SJ/T 9167. 8—93
9.1在元件上已标识连接已接地芯线的端子或接地芯线的端子应正确地连接到软线的报应标识的芯线上。
9.2如果软线装到如图161.6~161.38,162.1~152.42，和163.1~163.8所示接触件排列之一的连接件上，下述两条件应满足A，软线中的芯线(1)表面涂白色或天然灰色（2)有白色或天然灰色编织层，或（3）有下列方式的等效标识(a）白色或天然庆色隔离层（(b)在绝缘外表面有案纹、凹纹或凸纹：或c)在每股线上有锣或其他白色金属镀层，则应连接到图中标有字母W的接触件（表示已巨接地电路的芯线）或如果在图上无标识W的接触件喇接到标有X、Y或之的接触件，或接到任何未标字母的接触件。
B.软线中（I)带或不带条或多条黄色条纹的绿包芯线，或（2)包有带或不带一条或多条黄色条纹的绿色编织层的芯线应只连接到图中标有了母G的接触件（表示接地芯线）。例外：如果（1)软线有不与电路导体绝缘成整体的护套，并且（2)电源软线或软线组件由工厂安装或随电器而包装在一起，并且（3)发货包装件按12.5条标记，则电源软线或单个插座软线组件的已接地芯线（A款）可以涂浅兰色或浅益色绝缘层。9.3有接地芯线的软线不应装到（1)具有如图161.18所示接触件排列的30A、3极、3线125/250V连接件上，或（2)具有如图161.19所示接触件排外的50A，3极、3线、125/250V的连接件上。
10软线芯线覆盖层处理
10.1在任何单根芯线上的绝缘和/或缩织层只至正常导线连接所需的程度。10.2加热器软线的单根石棉绝缘芯线应在每个连接件内用纱缠绕.带捆扎或用其他方法固定，将石棉固定在芯线上一直固定到芯线用于端接而露的地方。软线的外编织层应在每一连接件内用纱缅绕、带捆扎或用别的方法固定以防止散开。例外：胶、水玻璃（浓缩硅酸钠溶液）、模压橡胶和模压聚氯乙烯合成物可以用来作为如热器软线芯线绝缘层和任何编织层的固定材料。如果适用乎这种用途，则也可以用其他材料：11应力消除夹
11.1在SPT一1型和SPT2型软线上或在金属箱软线上不应采用应力消除夹，当用于SVT型、SJT型或ST型软线时，应力消除夹对热塑性塑料护套应无有害影响。例外1：作为预先研究并认为可接受的按接线元件中一部分的应力消除装置可以使用。例外2衍合11.3要求的应力消除装置可以采用。11.2为「机械防护，在金属夹子和软线之间提供附加绝缘时，则此金屏夹子允许用于SP-1型、或SP一2型软线和其他比SI型教流量低的橡胶绝缘线软线。见76.4条。11.3如果具有符合按76.4条所述附加绝缘时，则金属实子或非金属夹子可允许用于SPT1型.SPT-2型和SVT型热塑塑料绝缘软线。对于载流量火的热塑性塑料绝缘软线，不要求进行了6.4策所述试验，除非断定来子设计会损伤软线。11.4如果握供应力消除，其有压在软线上的硬质非导休嵌件的金属夹允许用于橡胶绝缘软线。如果按76.4条所述试验进行考核得到满意的结果，这种夹子也允许用于热塑性塑料绝缘151
