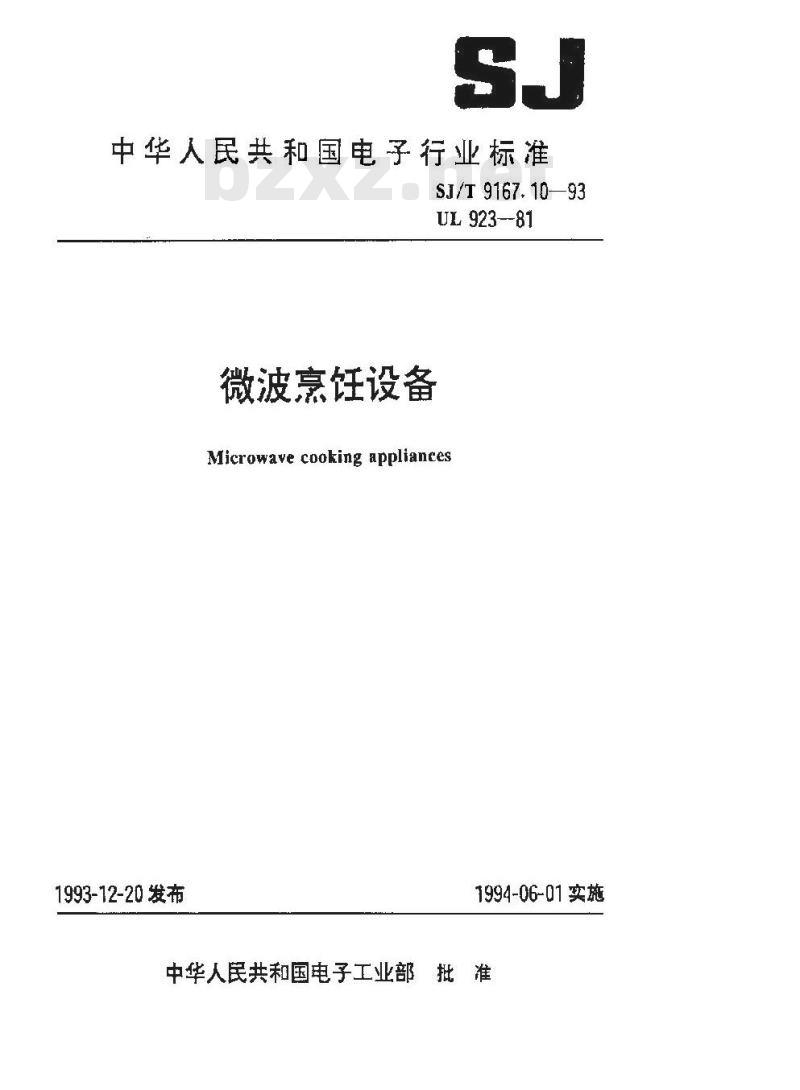

【电子行业标准(SJ)】 微波烹饪设备

中华人民共和国电子行业标准
SJ/T 9167. 10—93
UL 923--81
微波烹饪设备
Microwave cooking appliances1993-12-20发布
1994-06-01实施

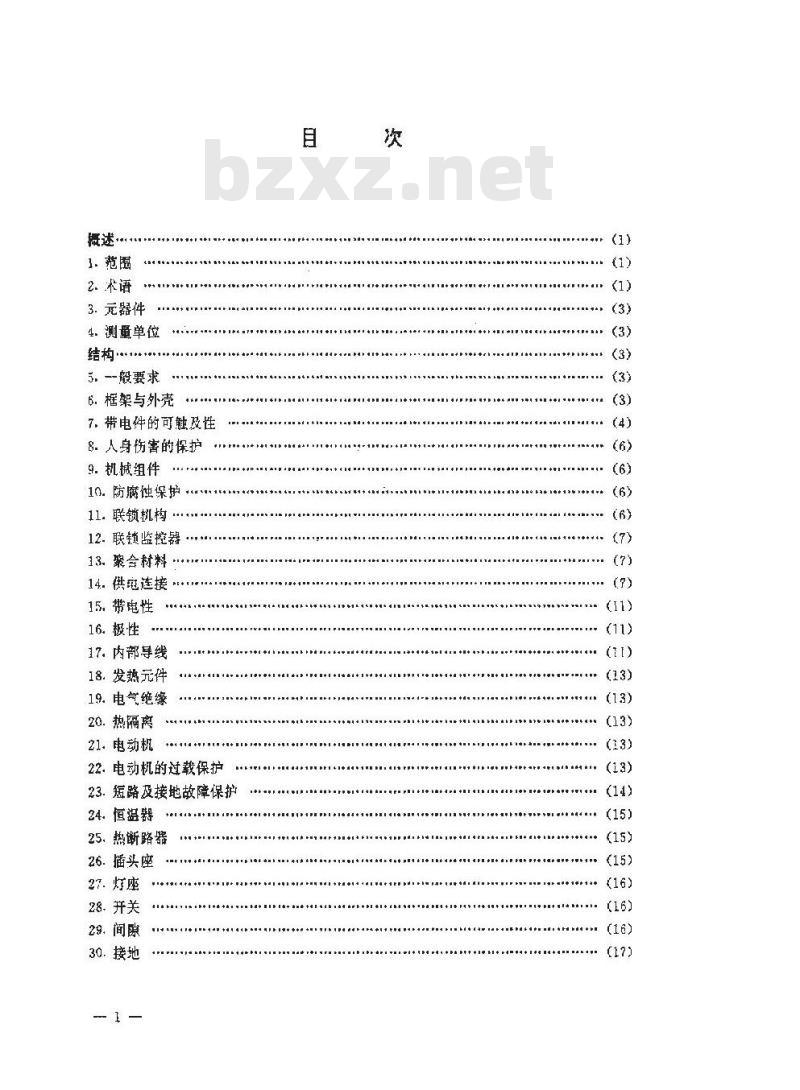

中华人民共和国电子工业部批准概述
3.元器件
4.测量单位
5.--般要求
6.框架与外壳
7.带电件的可触及性
8．人身伤害的保护
9.机械组件
10.防腐蚀保护·
11.联锁机构
12.联锁监控器…
13.案合材料
14．供旺连接
15.带电性
16.极性
17.内部导线
18．发热元件…
19.电气绝缘
20.热隔离
21.电动机
22.电动机的过载保护
23.短路及接地故障保护
24.恒温
25.热断路器
26.插头座
27.炸座
28、并关
29.间原
30.接地
· (3)

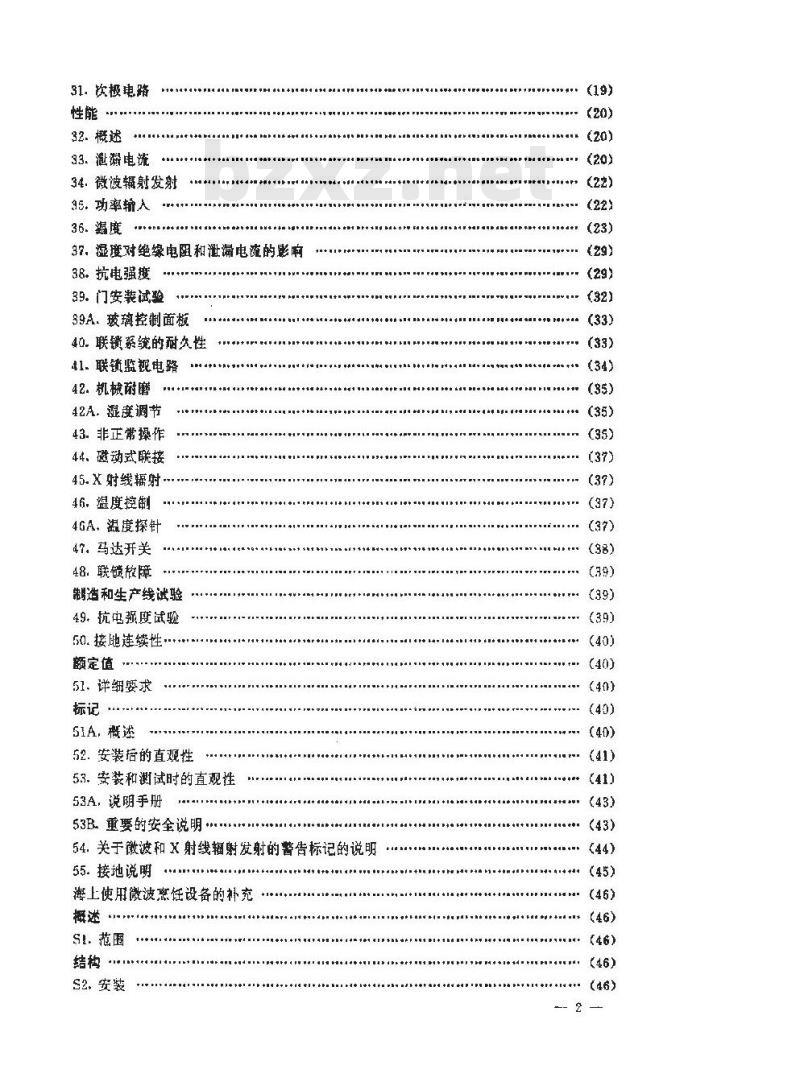

31.次极电路
32.概述
33.泄瀚电流
34.微波辐射发射
95.功率输入
37.湿度对绝缘电阻和泄漏电灌的影响38.抗电强度
39.门安装试验
39A.玻璃控制面板
40.联锁系统的耐久性
41.联锁监视电路
42.机械荫磨
42A.凝度调节
43.非正常操作
44.磁动式联接
45.X射线辐射~
46.温度控制
4GA，温度探针
47。马达开关
48.联锁放障
造和生产线试验
49.抗电强度试验
50.接地连续性·
额定值
51.详细要求
51A，概述
52.安装后的直观性
53.安装和测试时的直观性
53A，说明手册
53B重要的安全说明·
电止电电国话
54.关于微波和X射线辐射发射的警告标记的说明55.接地说明

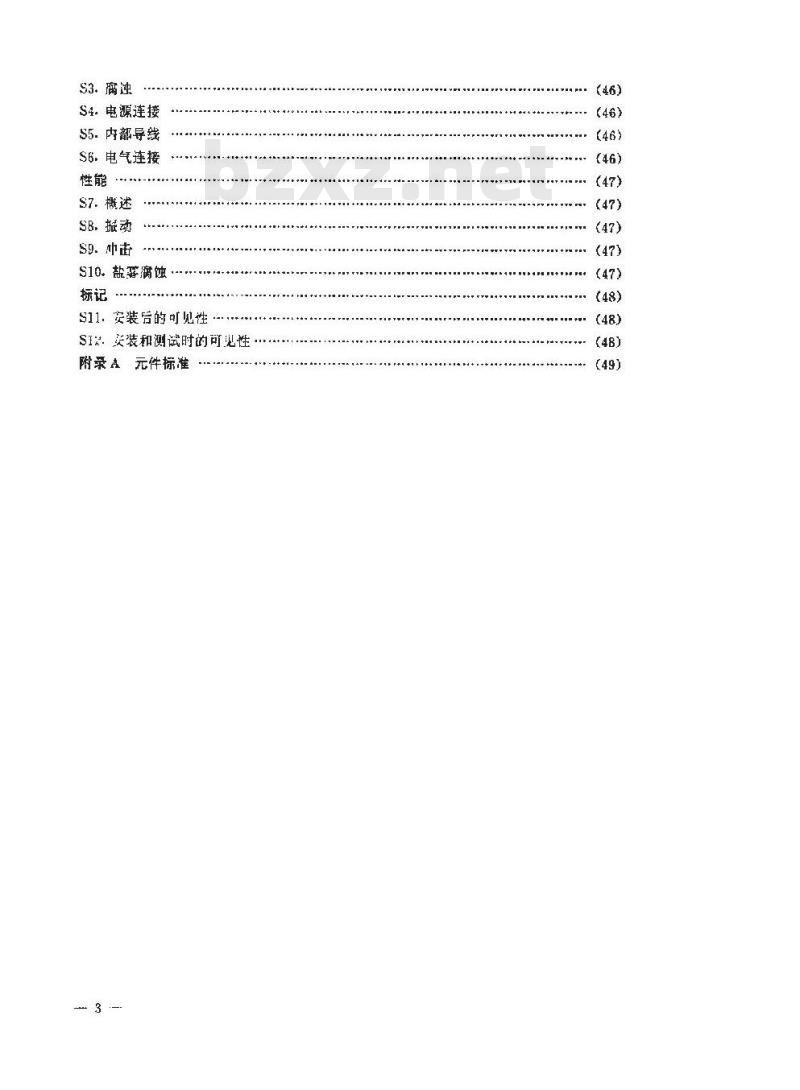

海上使用微波烹饪设备的补充·迷
S!.范围
S2、安装
（45)
（46)
S3.腐浊
S4.电源连接
S5.内部导线
S6.电气连接
S7.概述
SB.抵动
S9.外击
S10.盐雾滴蚀
S11.安装后的可见性
SI%安装和测试时的可见性
附录A元件标准
（47)
（47)
（49)

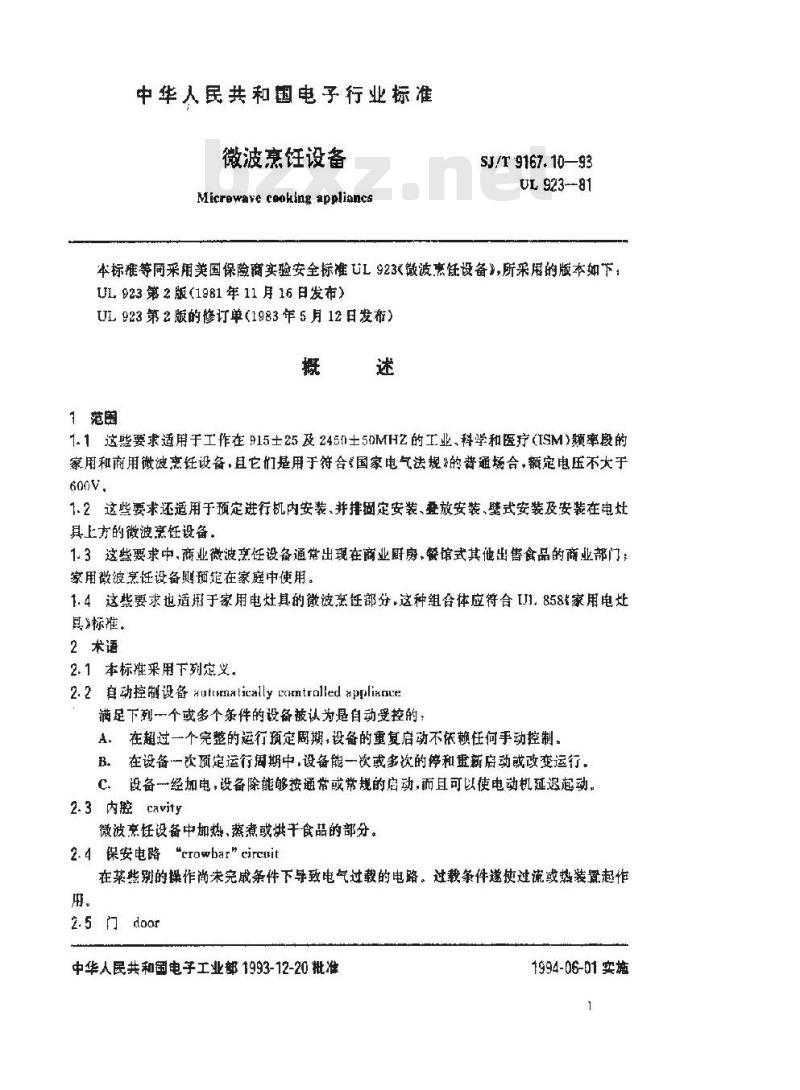

中华人民共和国电子行业标准
微波烹饪设备
Microwave cooking appliancs
SJ/T 9167. 1093
UL923--81
本标准等同采用美国保险商实验安全标准UL923微波离饪设备》，所采用的版本如下，UL,923第2版(1981年11月16日发布）UL923第2版的修订单（1983年5月12日发布）概述
1. 1这些要求适用于工作在 915士25及2450士50MH2的工业、科学和医疗(ISM)频率段的家用和商用微波烹饪设备，且它们是用于符合国家电气法规“的普通场合，额定电压不大于600V.
1.2这些要求还适用于预定进行机内安装、并排固定安装、叠放安装、壁式安装及安装在电灶具上方的微波烹饪设备。
1.3这些要求中，商业微波享饪设备通常出现在商业厨房，餐馆式其他出售食品的商业部门：家用微波烹饪设备则预定在家庭中使用。1.4这紫要求也适用于家用电灶其的微被烹饪部分，这种组合体应符合[J1.858家用电灶具标准。
2术语
2.1本标难来用下列定义，
2. 2有动控制设备 autamatically ccamtralled ppliante满足下列一个或多个条件的设备被认为是自动受控的A。在超过一个完整的运行预定周期，设备的重复启动不依赖任何手动控制。B。在设备一饮预定运行周期中，设备能一次或多次的停和重新启动或改变运行。C.设备经加电，设备除能够按通常或常规的启动，而且可以使电动机延迟起动。2.3内腔cavity
微波烹饪设备中加热、蒸煮或烘干食品的部分。2.4保安电路\crowbar\ circuit在菜些别的操作尚未完成条件下导致电气过载的电路。过载条件遂使过流或热装买起作用。
2.5 门 door
中华人民共和国电子工业部1993-12-20批准1994-06-01实施
SJ/T 9167. 1093
允许接近内腔放置或敢走食物的可移动挡板，它的作用是防护给接近内腔通道或开孔的微波能量的发射，
2.6联锁机构interlock
一种电气或机械或机电装置或系统，它用作防止：一个门、或可触及面板打开或拆开时所出现的电击、内体害或过量的辐射发射。2.7联锁监控器interlockmonitor一种电气或机械或机电系统，它用做在指定的初级或次级联锁机构或二者不能执行其预定功能时前使微波烹妊设备不能产生微波能量。2.8磁控器magnetron
通常用在微彼衰饪设备中的~种微波发生器。2.9 微波外壳microwave enclosure指内腔墅、门、波导及磁控管灯丝连接端四周的辑射屏敲，2.10 微波辅射发射microwave radiation emission微波烹饪设备在工作或使用者维护时人可暴露其中的微波量，2.11初级联锁机构primaryimterlock对其中的-个烤箱门联锁机构的命名，初级联锁机拘预定用作一打开烤箱门在微波辐射发射超过34.1条所规定的等级之前，切断微波发生器的电源。2.12 初纸电路primary circuits与电源支路电连接的导线和元器件组成的电路。2.13 安全电路 satety circuit依赖于它防止火、电击、人身受伤或过量辐射（微波辐射或×射线羯射）发射的仁何初级电路或饮级电路。例如联锁电路就可认为是安全电路。2.14次级电路secondary circuit由变压器隔离的次级绕组供电的电路2.15次级联锁机构secondaryinteriack提对烤箱门联锁机构之一的命名。次级联锁机构是预定用于防止当门打开时微被辐射发射超过 34.1条规定的等级。
2.16搅拌器stirrer
微波烹饪设备中用作连续不断地改变烤箱内腔中驻波波形的部件。2.17用户维护userservicing
任何由除经过训练对设备进行维修的人员之外的所可能执行的维护形式。用户维护的尼个倒子是：
A.潴扫那些不使用工具即可触及的区域，更换灯泡、熔断器或其他不使用工具即可触及的等件，B.
C. 谢节不使用工具便可调节的挖制装置D不论使用工具与否，使用说明中描述或包含的任何操作。2. 1B 观察屏viewing #creen
通常作为微波设备的门的一部分的部件，微波能量不能穿透，但是透明的，用来观察烤箱中的东西。
2.19观察屏隔板 viewingBcreenbarrier 2
SJ/T 9167. 10—93
与观察屏邻近的光学透明材料，它用做防止导线或其他物体插入烤箱内腔。3元器件
3.1本标唯所覆盖的产品的元器件应符合那些对于元器件的要求，且它的使用应符合其认可的额定值和其他的使用极限值。附录A中列出了本标推所覆的产品中使用的元件的标准清单。个元器件不必符合这样的特定要求，A，它所涉及的是本标准所覆盖的产品中的元器件在运用中所不需要的持点和性质，或B.它已被本标谁中的要求所替代，4避单位
4.1如果一个测量值后面跟一个括在括号中的别的单位的值，那么第二个数值可能仅是近似值，第一个指定的数值才是所要求的，SI单位制与ANSI/ASTM38G美国鼠家米制标准是一致的。
4.2除非另有说明，本标准中所有电压和电流值都是均方根链(RMS)。构
5一般要求
5.1微波烹饪设备的造与装饰应具有右-个装备良好的工厂中行得通的致性及工艺等级。
6框架与外壳
6.1微波烹饪设备的形成与装配底具有必要的强度和刚度,以抵抗它有可能受到的游用;目也不应码于设备整体或局部受摄造成间隙减小、零部件松动或位移，或其他严重缺，增圳如火我，电击、人身伤害或暴露于辐射发射超试要求中规定的设限值等危险啡，5.2在任何使用条件下，微波烹饪设备的外壳应穿纳下除电源款线之外的全部可能导致火灾，电击、人身齿算或露于辐射发射超过要求中规定的极限值等的所有电气零部件，且不能利用放置邻近的墙或设备壁来构成其完整外壳。如果某微被惠饪设备预楚用于永久性安装（永久性与电源相连接），此设备就应具备手段用千这种预定的安装方式，并应配备任何必要的装置，如托架、挂钩或外盒。
6. 3评价一个外壳应考虑的因素有(1)机械强度,(2)耐冲击能力,(3)吸湿性,(4)燃烧性.(5)耐腐蚀性，租（6)对在使用中可能遇到温度的抗变形性。对于非金外荒，所有这些因素都是就热老化前言的。
6.3A聚合材料构成的外壳应符合13,3条的要求。6.4外壳的铸件和薄金屏板部分不应薄于表6.1中指示的值，除非当按照6.3条和6.5条评价时证明外壳是合格的。
6.5除1考惠6.3条中提到的因素之外，对薄金属板外壳的评价还要根据所用设备期应用来考愿其大小和形状、金属摩度和其运用的合格性6.6外壳上具备有通风排气开孔的微波烹饪设备，当按预定方式安装时，其开孔位置应不会将排气排入建筑物隐蔽的空间中去，如排入房间的吊顶或墙暨的中空空间，67微波烹饪设备的微波外壳的结构应防止微波被辐射发射超过34.1条规定的值。6.8根据6.7案，当门关闭时，设备外表面上不应有能让一般绝缘导线插入内腔、波导或其绝: 3
可锻铁
其他铸铁金属
无涂覆薄钢扳
毛镀薄钢板
非铁薄金属板
SJ/T 9167.10--93
表6.1金属外壳的發小合格厚度
在根小的平旭非如强表面在现场与接线系统相对大的非如弱扇和在用弯曲、加脚等方法连接的表面(或其形状或大小能提供合
格物理强度)选行妮强的表
In(mm)
3/64(1. 2)
1/16(1. 6)
3/32(2.4)
0.026(3.56)
D. 029(5. 74)
0.036(0.91)
:;(nm)
n. 032t0.81)*
0.034(0. 86)-
0.045(1.14)
平表面
la(mm)
5/54(2.0)
3/32(2.4)
0. 026(0. 66)
0. 92950.743
0,036(0.91)
a.厚度小于上述值的薄金属板，如吴金属板凸出部分周围区域厚度不小于0.053in(1.35mlm),未涂约不应小于 0. c26 im(G,66mm）,电键的不应小于 0.029 in(0.74mm).侧认为它是合格的。
微波能量容纳空间的开孔。插人导线时，导线可由成不上于17们钝角的两段真导线纽成，检查时，除了不用工具便可拆下的部件处，设备要完数配，例外：妇果能证明任何这样的导线的插人不会导致在距外壳外表面5rm或更远的任何点的微波辐射发射超过5mW/m，则认为导线人是合格的。7带电件的可触及性
7.1设备的电气部件的位置及封装应防止人无意中与无绝缘带电件接触.评价外壳中的开孔的方法在7.2～7.5 条中给出，
7.2A，根据？.2条的要求，探棒可活动联接成任何结构，且在插入开口之前、之中或之后，它能旋转或改变角度成任意位置。插人量可以是由开孔太小决定的任意深度，包括与探最极端的联接头相结合的极小深度，
7. 3外凳上,具有最小尺寸大于或等于 iin(25. 4r:1m)的开孔,如图 7. 3所示,如果在外壳内不存在（1)距开孔周围内边缘的距离小于R耳（2)距开孔平面小于X的无绝缘带电件或涂薄膜导线，则这样的开礼是合格的。T等于外壳厚度，等于X减T，且X等于能通过开孔插入的最大囤摔直径的5倍，但又不小于51/16in（154mm）评价开孔的过程中，任何位于容积内的隔板都忽略不计，除非隔板将容积的过界横裁成连续且致密的线，7.4根据7. 1～7.3条的要求,可以不考用户不使周工具便可拆卸的外壳的某个部分(如安装闭件，操作调整时需要接近某个装置或出于别的原因），也就是说认为这个部分不起电击保护作用但并不能认为象52.7条中规定的警告标记就消除了这一情况7.5预定用于使用者可维修的灯座、熔断器座和电路断路器的设置应使得人在更换灯泡或熔断器或将电路断路器复位时，不会无意中触及到无绝缘带电件。例外：本要求不适用于与被替换件相联系的灯座螺旋套筒螺旋套简灯座中心触点，或熔器座的卡子。
S/T 9167. 10-93
u t th
图了.1可触及性探头
7.3外壳工的开孔（为清晰雨按比例放大）8人身伤害的保护
殿要求
SJ/T 9167. 1093
8.1运动部件，如电动机转子、链条、滑轮、皮带或齿轮，应包封或加陆护装置，用以降低人身伤害的危险性。
8.2按照8.1条的要求，所要求的外壳的保护程度取决于设备的基本构造及其预定的使用案件，确定暴露运动部件的合格时所要考虑的因素是（1)暴露程度，（2）运动部件的锋利程度，(3)意外触及运动部件的可能性，(4)部件运动的速度，（5)手指、或衣服被拖人运动部件的可操性（例如齿轮齿合点，皮带运行至开轮时的位置，或运动部件以挤压或剪切方式靠撬的地方)。
83微波烹红设备及其配备的任间零件的单单外外，不应具有使用时包活进行清打操作时可能对人造成伤害的锋利边缘、毛刺、针尖戴销钉。8.4设备结构中拍于护伤害的材料应满足于具体的运用条件。繁见G.1积6.3条。安装强度
8.5墙式安装设备的支架，挂勾等当经受8.5条所逆就验附不应道到削弱或断裂且应支承生烤籍及安凝渠维组会件。
B.5为「定墙式安装设备是舒满足8.5条要求，应按照生产广的说孵书用发货时为设留提供的艾架，挂勾等，把台完整的设备安装在个光滑的垂育平能。将一个501bl(222N）的力施源到打开着的门的外逆缘上n，用以产生最大的力矩、9机械组件wwW.bzxz.Net
9.1那些用者融模的开关、溶断器座、灯座、附带插座、电源插孔(电动机连接罩)或其他示件密固地安装，且应防止被控动。参见15.3条。例外：如果以下4个条件均得到满是，可以放弃开关应防止被拧动这·-要求：A。具有插托、滑槽且工作时不趋于转动的开关。乒兵开关则被认为是种在操作时受到于转动的力的升关。
B.开关的安装方式便得在操作开关时不易将其松动。C如果开关发牛移动，间不会下降到小于最小合格值，且没有应力施加到内部导线或内部导线翁了，且
D，开关的预定操作是通过机械方式，雨不是由人直接接触，9.29.1条提及的防止转动的方糕不能仅由表面间的率擦力构成，例如具有单孔安装方式的装置适当采用紧垫片作为防转动方法是台格的。10防糜蚀保护
10.1如果铁和钢零件的腐蚀会导致火灾、电存，人身伤害或过量辐射发射，这样的零件应通过轴、电雏、涂离或其他的等效方式进行防腐蚀保护。例外：本要求不适用于轴承、铁芯片或类似垫片或螺钉的铁或钢的小零件，发热元件的护套不需要防瘤蚀保护。
10.2如果铁或钢由于金属暴露下空气和潮湿造成的氧化程度不可能太严重（金属厚度及温度同样尽造成氧化的因素），外壳内的薄纤树和铸铁零件表面可不娶求进行随腐处保护。71联锁机构
11.1打并微波意饣设备的门应最少肩动两个门联锁机构。在一台完整装配的微波烤箱上应垒少有-全门联锁饿构不会被有10cm望插长度的人体任何部分或任同物体所启动。这样的6
SJ/T 9167. 10—-93
联镜机构还应尽隐蔽的，除非接触比联锁机构时它能防止被驻发。能防止该联锁机构被触发的可现触发器或装置，在不把烤箱或它门拆开情况下应是不可拆一二的。参见44.1和44.2条。11.2命名为初级和欧级联错机构在本标准所述的正常工作条件下应随止微波辐射发射超过34. 1 象的要求。
12联锁监控器
12.1联锁监控线路应提供作为微波烹任设备的组成部分，且应符合12.2~12.4条中有关结询上的要求和4I章中的试验要求，12.2联锁监控线元器件或系统不应被当做一个门联锁机构。门联锁机构发生放障不应破坏锁监控线路的监控功能。
例外：根据12.？条中的第一个句子，采用作门联锁和监挖开关的分离触点的多线踏开关是台落的，只娶
A联锁触点的存在不增加监控触点的监控功能发生故障的可能性,且B，不存在导致或引起监控触点监控功能发生故障和联锁机构的误动作的常见故障，除非设备中少存在两个其他的可启动门联锁机构。12.3为「监控线路的正常工作，设备中应提供有过流装置或熔断元件，如保安电路，且应设置在使用者不借助工具就不可触及的地方。12.4当联锁机构发生故障时，联锁监控器应工作使得微波烹饪设备的微波发生器停山：工作，再到经合格维修人员维修后，有关联锁监控器的维修说明有应提供给维修人员，而不应作为使用者操作说明书的：部分与产品一起包装提供使用者。13聚合材料
13.1如果象用于填封、村挚、陷波器抗电介质或微波烹饪设备其泄结构件中的窦合材料的部分鼓完全降质会导致徽波摘射发射超过34，！条规定能极限值，则应进行其实际应用试验。13.2通划按35.1--39.15条所港对具体部件组成试验确定其是否符合13.1条。13.3电等部件的聚合材料外壳应符合UL?1GC电气设备使用的聚合材料的评定3中适用十聚合材群外壳标准约要求。
例外「：当确定带电件的聚合材料外末的前冲击性时，应对所有的微波烹设各施加：最小值为5~tt.lbf(6.8~-j)的净击试验值。例外2：低压限能电路的外壳（参见31章），可将其视为装饰部件，参见：3.5条。例外日：对于UL746C标准中的故障工作和严酷条件试验，设备外壳要按本标准49章的敌障工作试验行评价。
13.4当确定后否符台UL746C的对外壳要求时：A：微波烹饪设备被认是沂人看管设备。B。驻立式常的要求适用下所有的水久性按线设备、所有的地板支承设备和预定通过建筑结构锁紧或吸持(完全吸持或部分吸持)的软线连接设备，或其他设备C、使携式外壳的要求适用于上述B项中所没有覆盖的所有软线连接设备。D.预定定室内使用的微波没烤箱应认对其处于正常室温的环境条件下。13.5出聚合材料构成的装饰件应符合UL74GC长电气设备使用的聚合材料的评定中适用于装饰件的燃烧性要求。
14供电连接
永久性连接的设备
般要求
SJ/T 9167. 10--93
14.1预定永久性连接至供电电源的微波烹饪设备的结构应使得它能易+且永久地与符合A.VSI/NFPA70--1981%国家电气法规要求并适合设备要求的线路系统之--朝连接。14.2预定嵌入或隐藏式安装的设备可为其提供一般~～8t(0.52.4)长带引线和接地争线的软性金癌导管，以简化设备的修及安装，此软导管的自内端不必终接在一一个出线流内但应安装在防缩套管中并将其可靠地更持任。14.3现场与导线系统连接的薄片金属的厚度不应小于表6.1中规定的值，14.4用现场布线端的导线箱应能容纳这些端于。14.5妞果试验结果表明箱体容积不足够大到以容纳下预定的导线，则要用14.10条中指定规格的导线和导管以及符台A.NSI/NEPA701981%国家电气法规=要求的导线接头进行一次试安装。
14.6永久注连接设备与支路供电线路连接端在其中连接的终接鑫或箱的安装位置应使得这些连接端在设备按预定设计安装好后无需抚动布线或设备本便可便地被魏察到，参见14.7条。
14.7与水久性连接的嵌入式或墙式安装的微波享饪设备体化安装的电源输出口或端接盒的设置应使得供电连接端在不需瑟过多地移动至不能仅由建筑结构支承的程度情说下便可姆察得到。
14-8不要把电气元件安装在检查现场布线连接时必须要拆卸的部件上。14.9预定用于电源管路连接的端接箱与设备的联结还应止其转动。现场接线端子及引线
14.10预定与供电电源永久性连接的做波烹任设备应配备有接线端子或线，用护连接连续工作负教（大于等干3h）时，其安培载流量不应小于设备电流额定值的125%，用干连接间率载时其安培载流量不应小于设备电流额定值。14.1相子和支路供电源柜连接的缺导线引线应具有不小于仅比设备的额定值仅小一规播起导线的安培载流量。参见14.12。14.12出于这些要求的目的，期果设备米按照53.3.53.3和53.1进行标记，认为设备要安装60℃（110°F）的导线。
14.13妇果出于负载不对称而配备尺寸不等的端子，则每个端子应基于将要与之配合的导线所运载的总电流量规定的导线相连接。参见52.3和53.3条。14.14设备应配备有供设备接地导线连接用的现场接线端子或引线。14.15仪用于与设备按地“线连接的现场接线端子应有能力保障与之相连的符合ANSI/NFPA70-[981国家电气法规要求适合于具体应用的导线的安全。见14.17条，14.16用于和设备接地导线连接的绝缘引线的外表面应是带有或不带有一条或多条黄色条纹的绿色，且别的引线不应怒此标诱！。14.17形于设备接地导线连接的导线紧固螺钧应具有预部呈六角形或开键，或妩开缝义是六角形的绿指用于这种导线连接的压力导线连接器应简明地标以*G”，\GR\，“GNr\Graund\，\Gruunding\等，或在所提供的设备接线图上如以标明。导线紧固媒钉或压力导线连接器的设置应便在设备维护时（不包括拆除电源导线）不容易被我动。14.18引线在分线愈或现场布线箱内的目由长度应大于等于6ig（152mm）。例外：如果较长的引线明显会遗成火灾或电击危险，引线长度可小于6in(152mm），8
