【电子行业标准(SJ)】 高频干扰场强测试仪测试方法

中华人民共和国电子行业军用标准FL6625
SJ20551-95
高频干扰场强测试仪
测试方法
Test methods for high ferequencyinterferencefield tester
1996-06-14发布
1996-10-01实施
中华人民共和国电子工业部

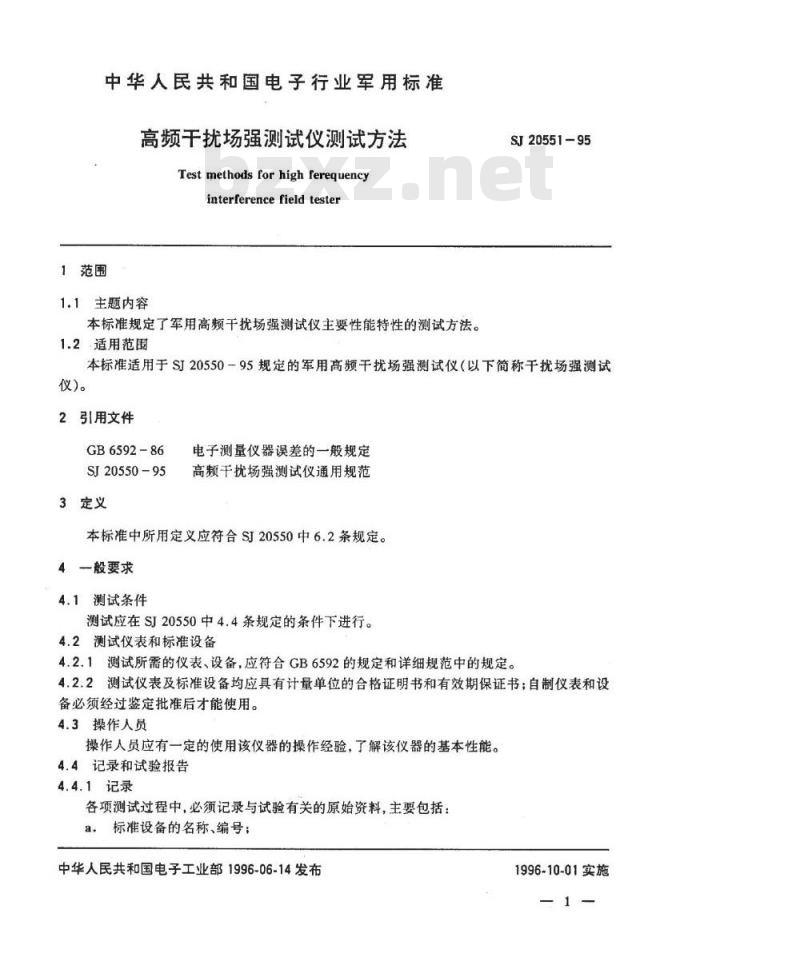

中华人民共和国电子行业军用标准高频干扰场强测试仪测试方法
Test methods for high ferequencyinterference field tester
1范围
1.1主题内容
本标准规定了军用高频干扰场强测试仪主要性能特性的测试方法。1.2适用范围
SJ20551-95
本标准适用于SJ20550-95规定的军用高频干扰场强测试仪（以下简称于扰场强测试仪)。
2引用文件
GB6592-86
SJ20550-95
3定义
电子测量仪器误差的一般规定
高频干扰场强测试仪通用规范
本标准中所用定义应符合SJ20550中6.2条规定。4
一般要求
4.1测试条件
测试应在SJ20550中4.4条规定的条件下进行。4.2测试仪表和标准设备
4.2.1测试所需的仪表、设备，应符合GB6592的规定和详细规范中的规定。4.2.2测试仪表及标准设备均应具有计量单位的合格证明书和有效期保证书：自制仪表和设备必须经过鉴定批准后才能使用。4.3操作人员
操作人员应有一定的使用该仪器的操作经验，了解该仪器的基本性能。4.4记录和试验报告
4.4.1记录
各项测试过程中，必须记录与试验有关的原始资料，主要包括：a标准设备的名称、编号；
中华人民共和国电子工业部1996-06-14发布1996-10-01实施

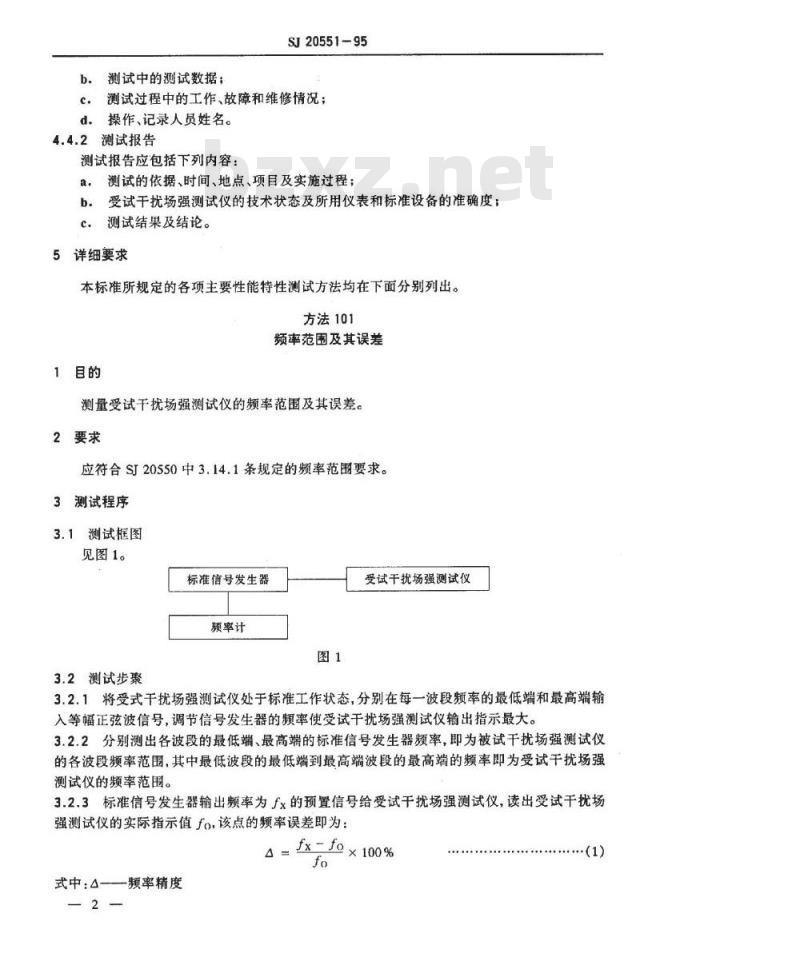

测试中的测试数据；
SJ20551-95
测试过程中的工作、故障和维修情况；c.
d。操作、记录人员姓名。
4.4.2测试报告
测试报告应包括下列内容：
测试的依据、时间、地点、项目及实施过程；受试干扰场强测试仪的技术状态及所用仅表和标准设备的准确度；b.
测试结果及结论。
5详细要求
本标准所规定的各项主要性能特性测试方法均在下面分别列出。方法101
频率范围及其误差
1目的
测量受试于扰场强测试仪的频率范围及其误差。2要求
应符合SJ20550中3.14.1条规定的频率范围要求。3测试程序
3.1测试框图
见图1。
标准信号发生器
频率计
3.2测试步聚
受试干扰场强测试仪
3.2.1将受式干扰场强测试仪处于标准工作状态，分别在每一波段频率的最低端和最高端输入等幅正弦波信号，调节信号发生器的频率使受试于扰场强测试仪输出指示最大。3.2.2分别测出各波段的最低端、最高端的标准信号发生器频率，即为被试干扰场强测试仪的各波段频率范围，其中最低波段的最低端到最高端波段的最高端的频率即为受试干扰场强测试仪的频率范围。
3.2.3标准信号发生器输出频率为fx的预置信号给受试干扰场强测试仪，读出受试干扰场强测试仪的实际指示值fo.该点的频率误差即为：fx-fo×100%
式中：—频率精度
fx预置精度.kHz；
fo——实测频率，kHz。
SJ20551-95

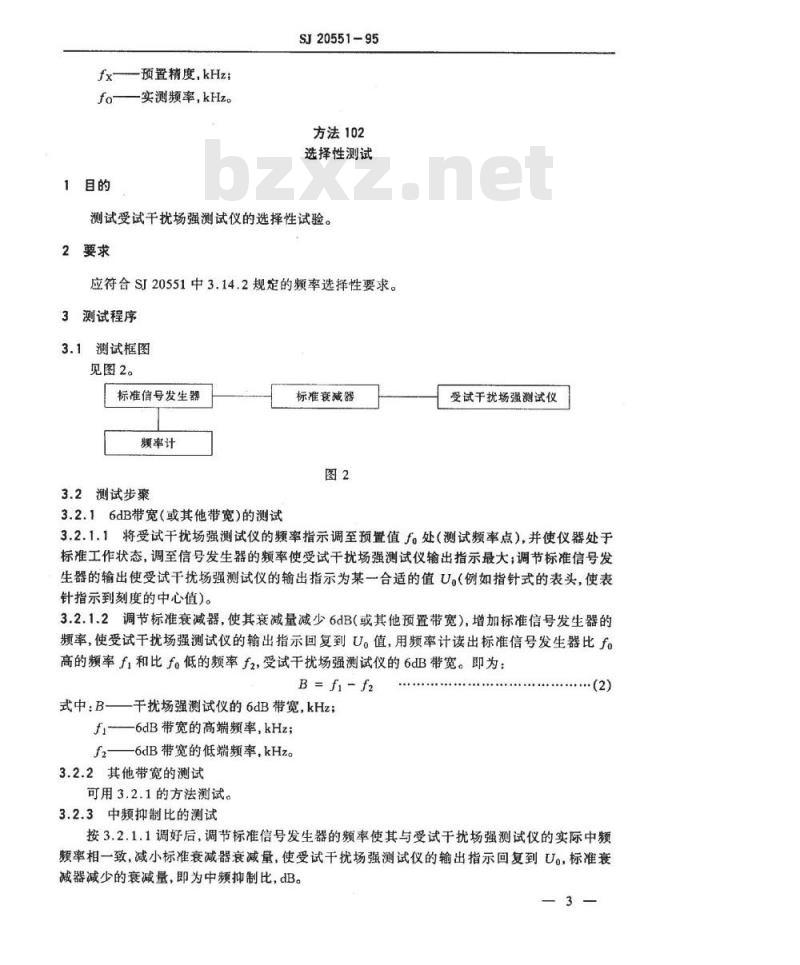

方法102
选择性测试
测试受试干扰场强测试仪的选择性试验。2要求
应符合SI20551中3.14.2规定的频率选择性要求。3测试程序
3.1测试框图
见图2。
标准信号发生器
额率计
3.2测试步聚
3.2.16dB带宽（或其他带宽)的测试标准衰减器
受试干扰场强测试仪
3.2.1.1将受试干扰场强测试仪的频率指示调至预置值fo处（测试频率点），并使仪器处于标准工作状态，调至信号发生器的频率使受试干扰场强测试仪输出指示最大；调节标准信号发生器的输出使受试干扰场强测试仪的输出指示为某一合适的值U。（例如指针式的表头，使表针指示到刻度的中心值)。
3.2.1.2调节标准衰减器，使其衰减量减少6dB（或其他预置带宽），增加标准信号发生器的频率，使受试干扰场强测试仪的输出指示回复到U。值，用频率计读出标准信号发生器比fo高的频率fi和比f。低的频率f2，受试干扰场强测试仪的6dB带宽。即为：B=fi-f2
式中：B—干扰场强测试仪的6dB带宽，kHz；fr—6dB带宽的高端频率，kHz；f2——6dB带宽的低端频率，kHz。3.2.2其他带宽的测试
可用3.2.1的方法测试。
3.2.3中频抑制比的测试
按3.2.1.1调好后，调节标准信号发生器的频率使其与受试干扰场强测试仪的实际中频率相一致，减小标准衰减器衰减量，使受试干扰场强测试仪的输出指示回复到U，标准衰减器减少的衰减量，即为中频抑制比，dB。3-
SJ20551-95

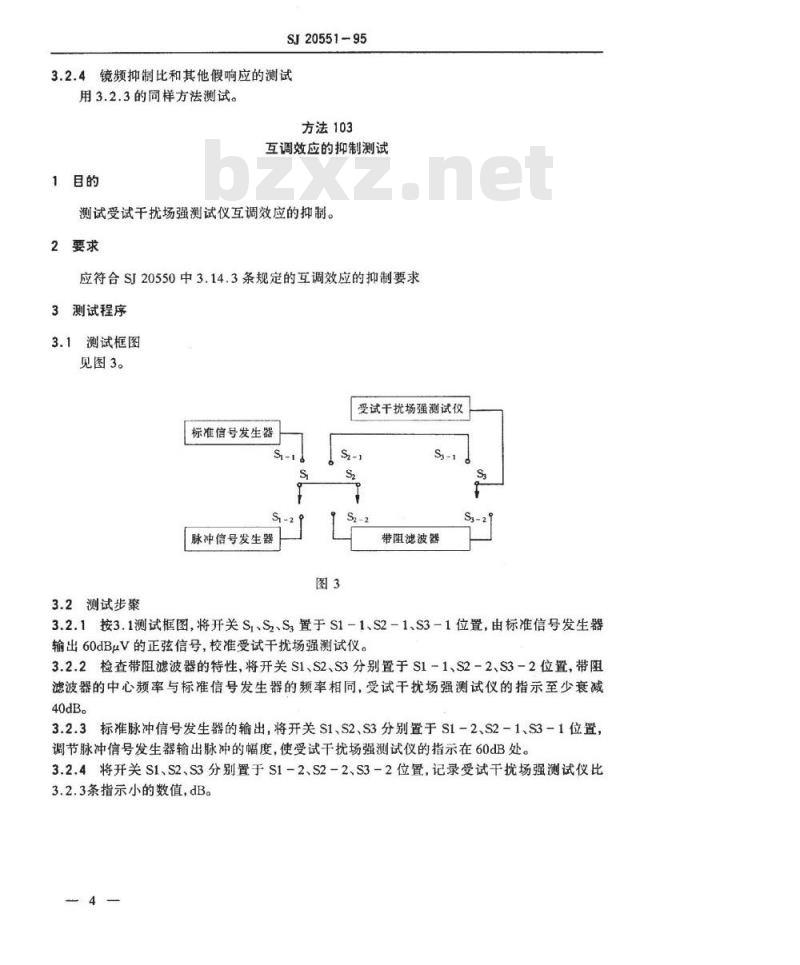

3.2.4镜频抑制比和其他假响应的测试用3.2.3的同样方法测试。
方法103
互调效应的抑制测试
1目的
测试受试干扰场强测试仪互调效应的抑制。2要求
应符合SJ20550中3.14.3条规定的互调效应的抑制要求3测试程序
3.1测试框图
见图3。
受试干扰场强测试仪
标准信号发生器
脉冲信号发生器
3.2测试步聚
带阻滤波器
3.2.1按3.1测试框图，将开关Si、S、S,置于S1-1、S2-1、S3-1位置，由标准信号发生器输出60dBuV的正弦信号，校准受试干扰场强测试仪。3.2.2检查带阻滤波器的特性，将开关S1、S2、S3分别置于S11、S2-2、S3-2位置，带阻滤波器的中心频率与标准信号发生器的频率相同，受试干扰场强测试仪的指示至少衰减40dB。
3.2.3标准脉冲信号发生器的输出，将开关S1、S2、S3分别置于S1-2、S2-1、S3-1位置，调节脉冲信号发生器输出脉冲的幅度，使受试干扰场强测试仪的指示在60dB处。3.2.4将开关S1、S2、S3分别置于S1-2、S2-2、S3-2位置，记录受试干扰场强测试仪比3.2.3条指示小的数值，dB。
1目的
SJ20551-95
方法104
机内随机噪声和寄生信号的测试测试受试于扰场强测试仪的机内随机噪声和寄生信号的抑制。2要求
应符合SJ20550中3.14.4条规定的机内随机噪声和寄生信号的抑制要求。3测试程序
3.1测试框图
见图4。
标准信号发生器
3.2测试步聚
3.2.1机内随机噪声测试
标准衰减器
受试干扰场强测试仪
将受试干扰场强测试仪工作在最小可测位置，通过标准信号发生器送入与受试干扰场强测试仪调谐的信号，使受试干扰场强测试仪的输出指示为U。，然后将受试干扰场强测试仪的中频衰减器增加10dB的衰减并同时改变标准衰减器的衰减量，使受试干扰场强测试仪的输出指示仍为Uo，标准衰减器的衰减量应在10～11dB之间。3.2.2寄生信号的测试
将受试干扰场强测试仪工作在最小可测位置，当输入端不接入信号时，调节增益使输出指示在适当位置。缓慢调节受试干扰场强测试仪的频率，其输出指示的噪声电平不应有大的起伏，如存在较大的起伏点，则应按3.2.1的方法检查该点的灵敏度以及引入的电压测量误差不得大于1dB。
方法105
屏蔽效果的测试
1目的
测试受试干扰场强测试仪的屏蔽效果。2要求
应符合SJ20550中3.14.5条规定的屏蔽效果要求。3测试程序
当干扰场强测试仪置于其场强测量上限的电磁场中时，不应在机内产生任何影响干扰场强测试仪正常工作的响应。试验时输入端可以屏蔽起来。对于在高于场强测量上限或频谱很宽而场强接近测量上限的环境场中使用时，可以要求附加屏蔽，在详细规范中予以说明。1目的
SJ20551-95
方法106
电压、场强的测量误差及其测量范围测试受试干扰场强测试仪的电压、场强测量误差及测量范围。2要求
应符合SJ20550中3.14.6条、3.14.8.1规定的干扰场强测试仪的电压、场强误差及测量范围的要求。
3测试程序
.3.1电压测量误差和测量范围的测试框图同图4。
3.2测试步聚
3.2.1电压测量误差
受试干扰场强测试仪首先进行内部校准，然后由标准信号发生器通过标准衰减器输送一个等幅正弦波信号U。（dB）给受试干扰场强测试仪，经调谐后，受试干扰场强测试仪的实测值U.与U。比较，则可得受试干扰场强测试仪的电压测量误差：AU=U。-U.
式中：AU—电压测量和误差，dB；U。—标准信号发生器经标准衰减器后的输出电压，dB；U,一受试干扰场强测试仪的实测电压，dB。3.2.2电压测量范围
受试于扰场强测试仪在信噪比（S/N)为6dB时的最小可测电压Umin，受试干扰场强测试仪的衰减器置于最大位置时的最大可测电压Umax，这两个值的差值（Umx一Umin）即为受试干扰场强测试仪的电压测量范围。3.2.3场强测量误差
将受试干扰场强测试仪置于一个标准场强为E。的电磁场中的P点位置。首先进行内部校准，然后通过接收天线测得该点的场强为E，则可得受试干扰场强测试仪的场强测量误差：AE-E。-E,
式中：△E——场强测量误差dB/m;E。—P点位置的标准场强，dB/m；E，受试干扰场强测试仪的实测场强，dB/m。3.2.4场强测量范围
·（4
受试干扰场强测试仪在信噪比（S/N)为6dB时的最小可测场强Emi，受试干扰场强测试仪的衰减器置于最大位置时的最大可测场强Emx这两个值的差值（Emx一Ein）即为受试干扰场强测试仪的场强测量范围。6
1目的
SJ20551-95
方法107
输人阻抗与驻波比的测试
测试受试于扰场强测试仪的输入阻抗与驻波比。2要求
应符合SJ20550中3.14.7和3.14.8.2条规定的干扰场强测试仪的输入阻抗和驻波比的要求。
3测试程序
3.1输入阻抗测试
3.1.1测试框图
见图5。
阻抗显示仪
3.1.2测试步骤
受试干扰场强测试仪
图5输入阻抗测试
输入阻抗的测试，按图5，将阻抗分析仪与受试干扰场强测试仪的输入端连接，直接由阻抗分析仪测得。具体操作可按阻抗分析仪使用说明书。3.2驻波比的测试
3.2.1测试框图
见图6。
标准信号发生器
3.2.2测试步骤
测量线
测量放大器(光电检流计)
图6.驻波比测试
受试干扰场强测试仪
驻波比用测量线测试，按图6连接后，在预置频率点上将测量线调谐，通过测量放大器（光电检流计)找出射频电压的波峰值U，和波谷值U，驻波比按下式计算，即可得出该频率点的驻波比：
S.W.R=JU/U,
式中：S·W·R驻波比；
U—测量放大器（光电检流计）测量的电压波峰值：一测量放大器（光电检流计)测得的电压波谷值。U2
1目的
SJ20551-95
方法108
其他输出、校准的检查
对受试干扰场强测试仪的校准、输出端座的检查。2要求
应符合SI20550中3.14.8.5条规定的可作为干扰场强测试仪的基准参考信号源的要求及3.14.8.3,3.14.8.4条规定的干扰场强测试应具有的输出端座的要求。3测试程序
用目测法检查受试干扰场强测试仪是否具有“校准”功能键，中频输出端座、记录器输出端座及详细规范中规定的其他输出端座。方法109
带有准峰值检波器的干扰场强测试仪的主要特性1目的
测试受试带有准峰值检波器的干扰场强测试仪的主要特性。2要求
应符合SJ20550中3.14.9条规定的要求。3测试程序
3.16dB带宽
见方法102中3.2.1条。
3.2充电时间常数
3.2.1测试框图
见图7
标准信号发生器
3.2.2测试步骤
受试干扰场强测试仪
示波器
在受试干扰场强测试仪的未级中频放大器的输入端施加幅度恒定的中频信号，用一个无惯性的指示器（具有高输入阻抗的阴级射线示波器）接到直流放大器电路中不影响检波器性能的测试点上，记下指示器的指示值D（施加的中频信号电平应使得有关各级放大器的响应保持8
SJ20551-95
在线性工作范围内）。控制中频信号的施加时间（包络线为矩形的波列），从施加信号到指示器上的指示上升到0.63D所用的时间即为充电时间常数。3.3放电时间常数
与3.2.2条测试方法相同.所不同的是中断中频信号，指示器上的指示由D下降开始到0.37D所需时间，即为放电时间常数。3.4临界阻尼指示器的机械时间常数3.4.1测试框图
见图8。
脉冲信号发生器
3.4.2测试步骤
受试干扰场强测试仪
脉剖信号发生器输出重复频率为0.1Hz，持续时间大于1s的矩形脉冲信号，通过电阻R给受试干扰场强测试仪的指标器，调节脉冲的幅度使指示器偏转满度指示为D。改变脉冲的持续时间，使受试干扰场强测试仪指示器的指示为0.37D，此脉冲的持续时间即为临界阻尼指示器的机械时间常数。
3.5过载系数
3.5.1测试框图
见图9。
标准信号发生器
3.5.2测试步骤
3.5.2.1检波器前的过载系数的测试图9
受试干扰场强测试仪
记录仪
在受试干扰场强测试仪输入端输入等幅正弦信号，并在检波前的中频输出端座上连接记录仪（或其他指示器），调整信号发生器的频率使受试干扰场强测试仪的指示器指示为最大，调节标准信号发生器的输出电平，使受试干扰场强测试仪的指示满刻度，记录输入信号电平为U1，逐步加大输入信号电平，直至记录仪上的指示值偏离理想线性1dB时为止，记录此时的输入信号电平为U2。
检波前过载系数即为：
U = U2- Ur
式中：AU-过载系数，dB
U—偏离理想线性1dB时标准信号发生器输出电平值，dBμVUi受试干扰场强测试仪指示满刻度时标准信号发生器输出值，dBμV。3.5.2.2检波器与指示器之间直流放大器的过载系数(6)
将记录仪（或其他指示器）移接到受试干扰场强测试仪检波后直流放大器的输出端，用9
SJ20551-95
3.5.2.1方法即可测量检波器与指示器之间直流放大器的过载系数。3.6标准脉冲响应
见方法110。
方法110
标准脉冲响应的测试
1目的
测试受试干扰场强测试仪的标准脉冲响应。2要求
应符合SJ20550中3.14，9.2，3.14.10.2，3.14.11.2,3.14.12.2条规定的标准脉冲响应。
3测试程序
3.1测试框图
见图10
脉冲信号发生器
标准信号发生器
3.2测试步骤
3.2.1幅值响应
受试干扰场强测试仪
将开关S1置于S1-2位置，由标准信号发生器给受试干扰场强测试仪输入电动势为66dBμV的等幅正弦信号，经调谐后使受试干扰场强测试仪的指示为60dBμV（校准受试干扰场强测试仪)。将开关S1置于S1-1位置，由脉冲信号发生器给受试干扰场强测试仪输入符合SJ20550中3.14.9.2.1条表2规定的基准脉冲，此时受试干扰场强测试仪的指示值与60dBμV的差值即为幅值响应误差，应符合SJ20550中的3.14.9.2.1的规定。SJ20550中3.14.10.2.1,3.14.11.2,3.14.12.2.1的幅值响应均可按上述方法测试。3.2.2重复频率响应
以3.2.1中脉冲信号发生器输出的基准脉冲为基准电平，调节受试干扰场强测试的增益，使其指示值为60dBμV。按SJ20550中3.14.9.2.2条表3规定改变脉冲信号重复频率，并调节脉冲信号发生器的输出电平，使受试干扰场强测试仪的指示值仍为60dBuV。此时脉冲信号发生器的输出电平与基准电平之差即为重复频率响应误差，应符合SJ20550中3.14.9.2.2条的规定。
SJ20550中3.14.10.2.2,3.14.12.2.2的规定，均可按上述方法测试。—10
SJ20551-95
方法111
带有均方根值检波器的干扰场强测试仪的主要特性测试受试带有均方根值检波器的干扰场强测试仪的主要特性。2要求
应符合SJ20551中3.14.10条规定的要求。测试程序
3.13dB带宽
见方法102中3.2.1条。
3.2检波器前电路的过载系数
见方法109中3.5.2.1条。
3.3标准脉冲响应
见方法110。
方法112
带有峰值检波器的干扰场强测试仪的主要特性1目的
测试受试带有峰值检波器的干扰场强测试仪的主要特性。2要求
应符合SI20550中3.14.11条规定的要求。3测试程序
3.1有效脉冲带宽
见方法102中3.2.1条和附录E。
3.2标准脉冲响应wwW.bzxz.Net
见方法110。
方法113
带有平均值检波器的干扰场强测试仪的主要特性1
测试受试带有平均检波器的干扰场强测试仪的主要特性。2要求
