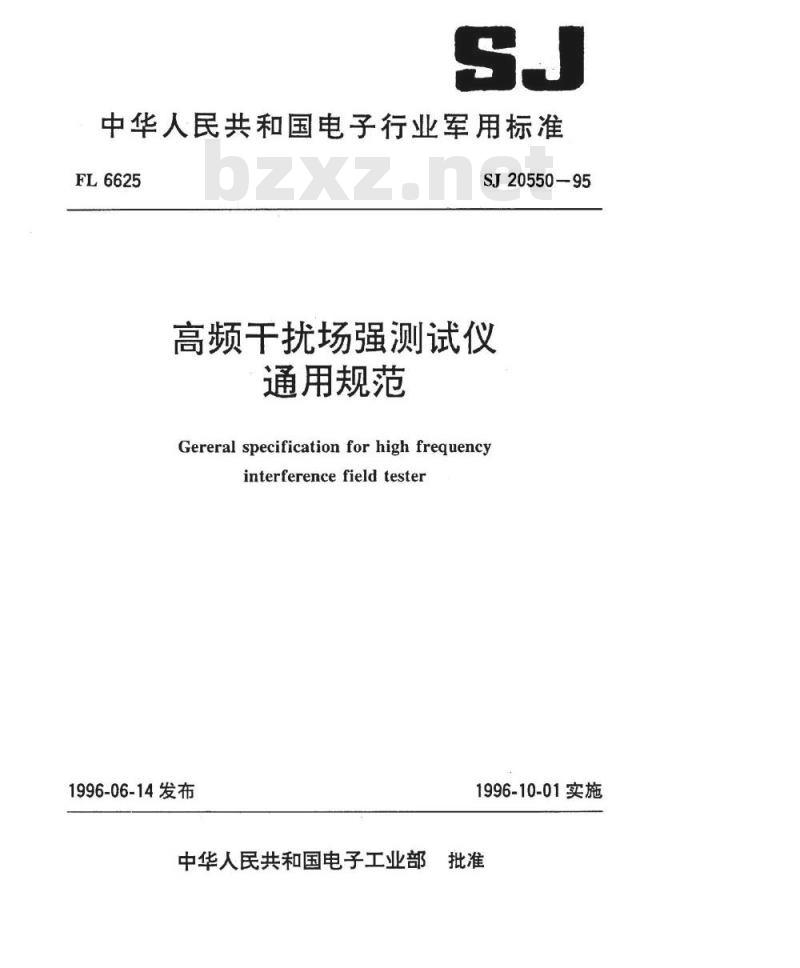

中华人民共和国电子行业军用标准FL6625
SJ20550-95
高频干扰场强测试仪
通用规范
Gereral specification for high frequencyinterferencefieldtester
1996-06-14发布
1996-10-01实施
中华人民共和国电子工业部

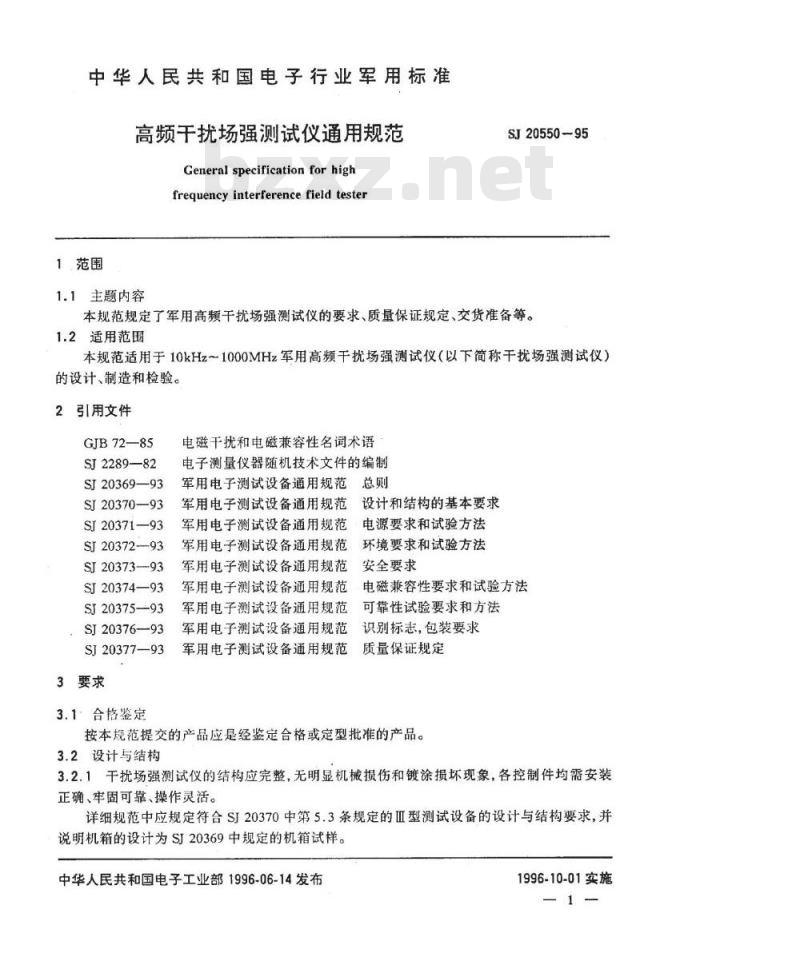

中华人民共和国电子行业军用标准高频干扰场强测试仪通用规范
General specification for highfrequency interference field tester1范围
1.1主题内容
SJ20550-95
本规范规定了军用高频干扰场强测试仪的要求、质量保证规定、交货准备等。1.2适用范围
本规范适用于10kHz1000MHz军用高频干扰场强测试仪（以下简称干扰场强测试仪）的设计、制造和检验。
2引用文件
GJB72—85
SJ2289—82
SJ20369—93
SJ20370—93
SJ20371-93
SJ20372-93
SJ20373-93
SJ20374—93
SJ20375--93
SJ20376-—93
SJ20377—93
3要求
3.1合格鉴定
电磁干扰和电磁兼容性名词术语电子测量仪器随机技术文件的编制军用电子测试设备通用规范总则军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
军用电子测试设备通用规范
设计和结构的基本要求
电源要求和试验方法
环境要求和试验方法
安全要求
电磁兼容性要求和试验方法
可靠性试验要求和方法
识别标志，包装要求
质量保证规定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计与结构
3.2.1干扰场强测试仪的结构应完整，无明显机械损伤和镀涂损坏现象，各控制件均需安装正确、牢固可靠、操作灵活。
详细规范中应规定符合SJ20370中第5.3条规定的Ⅲ型测试设备的设计与结构要求，并说明机箱的设计为S20369中规定的机箱试样。中华人民共和国电子工业部1996-06-14发布1996-10-01实施

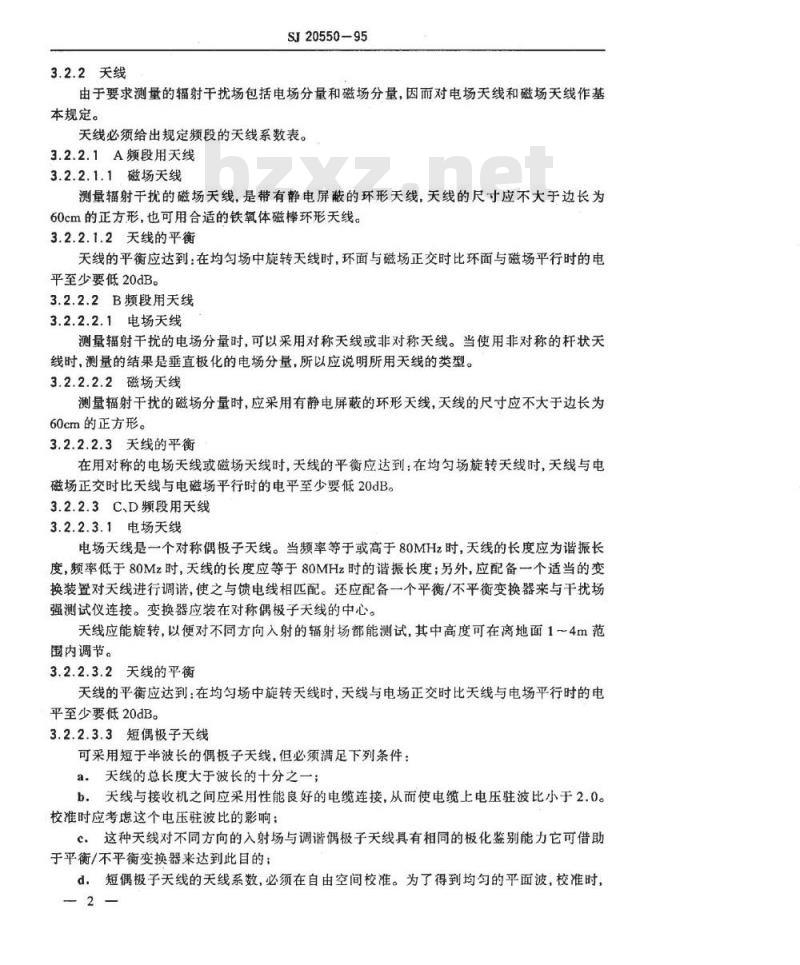

3.2.2关线
SJ20550-95
由于要求测量的辐射干扰场包括电场分量和磁场分量，因而对电场天线和磁场天线作基本规定。
天线必须给出规定频段的天线系数表。3.2.2.1A频段用天线
3.2.2.1.1磁场天线
测量辐射干扰的磁场天线，是带有静电屏蔽的环形天线，天线的尺寸应不大于边长为60cm的正方形，也可用合适的铁氧体磁棒环形天线。3.2.2.1.2天线的平衡
天线的平衡应达到：在均匀场中旋转天线时，环面与磁场正交时比环面与磁场平行时的电平至少要低20dB。
3.2.2.2B频段用天线
3.2.2.2.1电场天线
测量辐射干扰的电场分量时，可以采用对称天线或非对称天线。当使用非对称的杆状天线时，测量的结果是垂直极化的电场分量，所以应说明所用天线的类型。3.2.2.2.2磁场天线
测量辐射干扰的磁场分量时，应采用有静电屏蔽的环形天线，天线的尺寸应不大于边长为60cm的正方形。
3.2.2.2.3天线的平衡
在用对称的电场天线或磁场天线时，天线的平衡应达到：在均匀场旋转天线时，天线与电磁场正交时比天线与电磁场平行时的电平至少要低20dB。3.2.2.3C、D频段用天线
3.2.2.3.1电场天线
电场天线是一个对称偶极子天线。当频率等于或高于80MHz时，天线的长度应为谐振长度，频率低于80Mz时，天线的长度应等于80MHz时的谐振长度；另外，应配备一个适当的变换装置对天线进行调谐，使之与馈电线相匹配。还应配备一个平衡/不平衡变换器来与干扰场强测试仪连接。变换器应装在对称偶极子天线的中心。天线应能旋转，以便对不同方向入射的辐射场都能测试，其中高度可在离地面1～4m范围内调节。
3.2.2.3.2天线的平衡
天线的平衡应达到：在均匀场中旋转天线时，天线与电场正交时比天线与电场平行时的电平至少要低20dB。
3.2.2.3.3短偶极子天线
可采用短于半波长的偶极子天线，但必须满足下列条件：a.天线的总长度大于波长的十分之一；b。天线与接收机之间应采用性能良好的电缆连接，从而使电缆上电压驻波比小于2.0。校准时应考虑这个电压驻波比的影响：e.这种天线对不同方向的入射场与调谐偶极子天线具有相同的极化鉴别能力它可借助于平衡/不平衡变换器来达到此目的：d，短偶极子天线的天线系数，必须在自由空间校准。为了得到均匀的平面波，校准时，-2
SJ20550-95

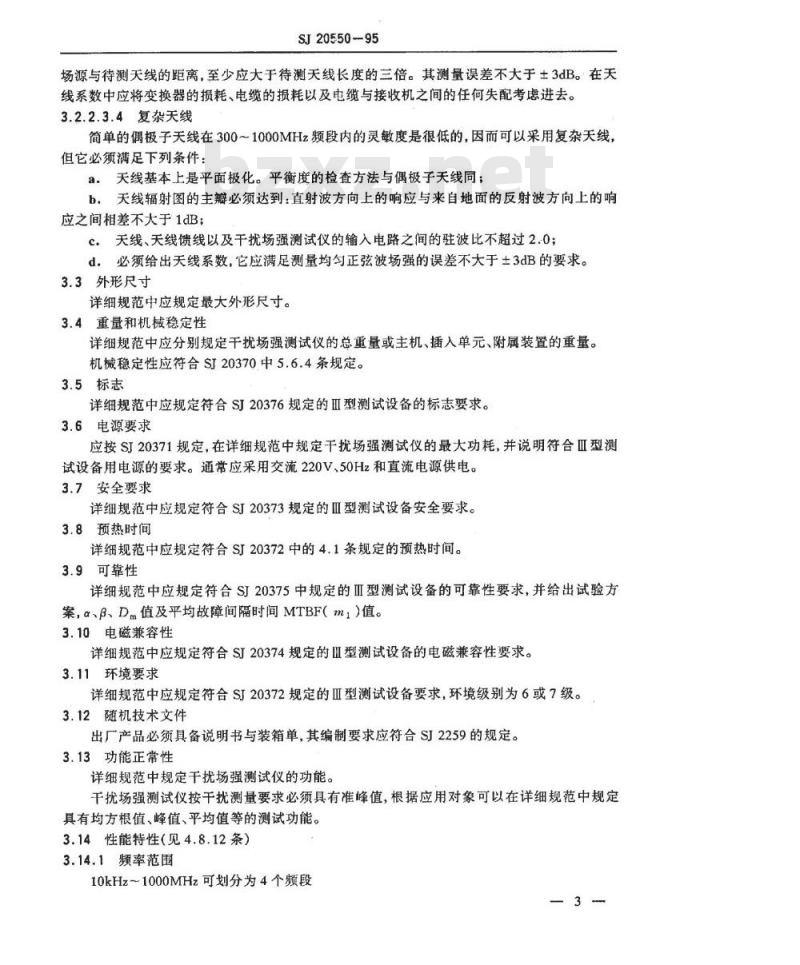

场源与待测天线的距离，至少应大于待测天线长度的三倍。其测量误差不大于±3dB。在天线系数中应将变换器的损耗、电缆的损耗以及电缆与接收机之间的任何失配考虑进去。3.2.2.3.4复杂天线
简单的偶极子天线在300～1000MHz频段内的灵敏度是很低的，因而可以采用复杂天线，但它必须满足下列条件：
a.天线基本上是平面极化。平衡度的检查方法与偶极子天线同；b：天线辐射图的主瓣必须达到：直射波方向上的响应与来自地面的反射波方向上的响应之间相差不大于1dB；
c．天线、天线馈线以及干扰场强测试仪的输入电路之间的驻波比不超过2.0；d。必须给出天线系数，它应满足测量均匀正弦波场强的误差不大于土3dB的要求。3.3外形尺寸
详细规范中应规定最大外形尺寸。3.4重量和机械稳定性
详细规范中应分别规定干扰场强测试仪的总重量或主机、插入单元、附属装置的重量。机械稳定性应符合SI20370中5.6.4条规定。3.5标志
详细规范中应规定符合SJ20376规定的Ⅲ型测试设备的标志要求。3.6电源要求
应按SJ20371规定，在详细规范中规定干扰场强测试仪的最大功耗，并说明符合Ⅲ型测试设备用电源的要求。通常应采用交流220V、50Hz和直流电源供电。3.7安全要求
详细规范中应规定符合SJ20373规定的血型测试设备安全要求。3.8预热时间
详细规范中应规定符合S20372中的4.1条规定的预热时间。3.9可靠性
详细规范中应规定符合SJ20375中规定的Ⅲ型测试设备的可靠性要求，并给出试验方案，α、β、D值及平均故障间隔时间MTBF（m，)值。3.10电磁兼容性
详细规范中应规定符合SJ20374规定的Ⅲ型测试设备的电磁兼容性要求。3.11环境要求
详细规范中应规定符合SJ20372规定的Ⅲ型测试设备要求，环境级别为6或7级。3.12随机技术文件
出厂产品必须具备说明书与装箱单，其编制要求应符合SJ2259的规定。3.13功能正常性
详细规范中规定干扰场强测试仪的功能。干扰场强测试仪按干扰测量要求必须具有准峰值，根据应用对象可以在详细规范中规定具有均方根值、峰值、平均值等的测试功能。3.14、性能特性（见4.8.12条）3.14.1频率范围

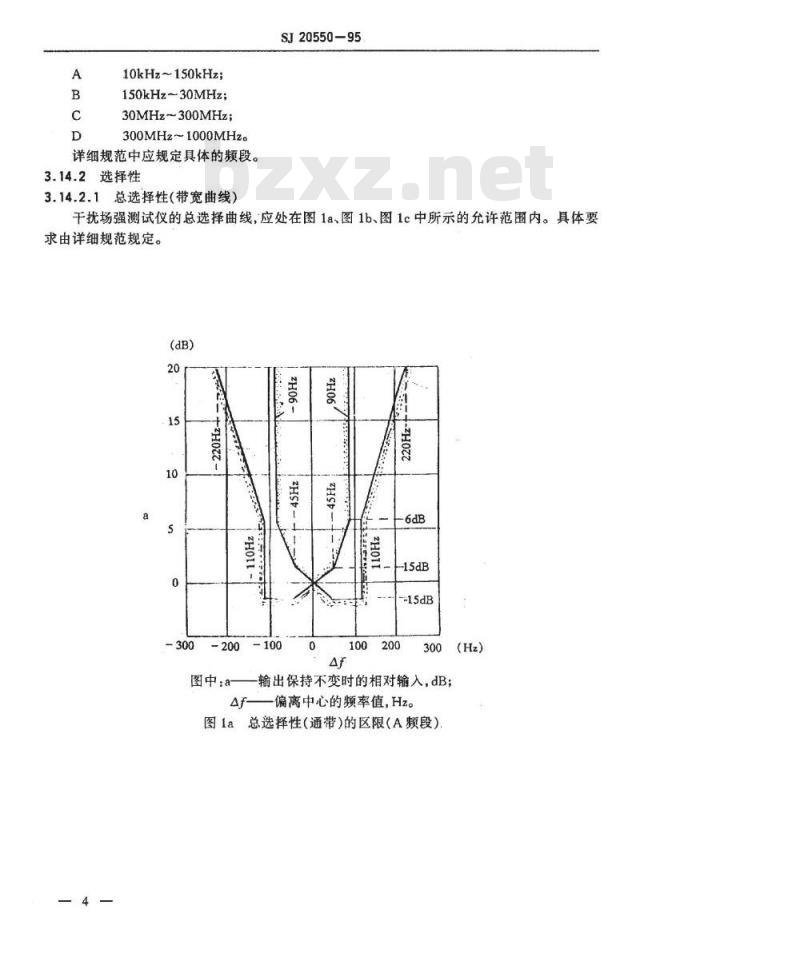

10kHz~1000MHz可划分为4个频段3
10kHz~150kHz;
150kHz~30MHz;
30MHz~300MHz;
300MHz~1000MHz。
详细规范中应规定具体的频段。3.14.2选择性
3.14.2.1总选择性（带宽曲线）SJ20550-95
干扰场强测试仪的总选择曲线，应处在图1a、图1b、图1c中所示的允许范围内。具体要求由详细规范规定。
图中：a-
100200
输出保持不变时的相对输入，dB；Af
一偏离中心的频率值，Hz。
图1a总选择性（通带）的区限（A频段）4
图中：a-
SJ20550-95
输出保持不变时的相对输入，dB；偏离中心的频率值，Hz。
总选择性（通带）的区限（B频段）O
15(kHz)
160(kHz)
图中.输出保持不变时的相对输入，dB；Af——偏离中心的额率值,Hz
总选择性（通带）的区限（C、D频段）-5
SJ20550-95
(2H)001
(ap）
中频抑制比
SJ20550-95
脉冲响应曲线（B频段）
脉冲响应曲线（C频段和D频段）4.5±
10*(Hz)bzxZ.net
.脉冲重复频率Hz
脉冲重复颗率Hz
10*(Hz)
SJ20550-95
当干扰场强测试仪的指示保持不变时，中频正弦波的输入电压与调谐频率的正弦波输入电压的比值应不小于40dB。
3.14.2.3镜频抑制比
当干扰场强测试仪的指示保持不变时，镜象频率的正弦波输入电压与调谐频率的正弦波输入电压的比值，不小于40dB。3.14.2.4其他假响应
当干扰场强测试仪的指示保持不变时，除3.14.2.2、3.14.2.3条中所述的频率外，其他频率的正弦波输入电压与调谐频率的正弦波输入电压的比值，不小于40dB。出现这种响应的频率主要有：
(nfi+fr)/m,fo/k
式中：n，m，k-系数（整数）：fL振荡器频率，Hz;
fi——中频频率,Hz;
f。调谐频率，Hz
3.14.3互调效应的抑制
干扰场强测试仪的响应不应受互调效应的影响，对互调效应的抑制应不小于36dB。3.14.4机内随机噪声和寄生信号的抑制。3.14.4.1机内随机噪声引入的测量误差应不大于1dB。3.14.4.2机内寄生信号
在采用多个中频时，干扰场强测试仪在输入端不加任何信号，这些寄生信号引入的测量误差应不大于1dB。
3.14.5屏蔽效果
当干扰场强测试仪置于其场强测量上限的电磁场中时，不应在机内产生任何影响干扰场强测试仪正常工作的响应。试验时输入端可以屏蔽起来。对于在高于场强测量上限或频谱很宽而场强接近测量上限的环境场中使用时，可以要求附加屏蔽。在详细规范中予以规定。3.14.6干扰场强测试仪的测量误差3.14.6.1电压测量
正弦波电压的测量误差不大于±2dB。3.14.6.2场强测量
在接有规定的天线情况下，均匀正弦场强的测量误差不大于土3dB。3.14.7输入阻抗
额定输入阻抗为50Q(75Q)。
在A频段当要求进行平衡测量时，平衡输入阻抗为600。3.14.8其他
以下特性应在详细规范中规定。3.14.8.1电压与场强测量范围
应在详细规范中规定。
3.14.8.2驻波比
C、D频段，输入端接入额定阻抗的衰减器时，电压驻波比应不大于1.5，在不接衰减器的最灵敏挡时，电压驻波比应不大于2。-8
3.14.8.3中频输出
SJ20550-95
干扰场强测试仪应具有中频输出端座，当端接50α负载时，对指示不应有任何影响。3.14.8.4其他输出
干扰场强测试仪应具有记录器输出端座。根据需要也可给出视频输出、音频输出、解调器输出等端座。
3.14.8.5校准
干扰场强测试仪应具有正弦波，脉冲或其他同等可靠的可作为基准的参考信号源。基准电平必须以正弦波的均方根值（rms）来标度。3.14.9带有准峰值检波器的干扰场强测试仪主要特性3.14.9.1基本特性
带有准峰值检波器的干扰场强测试仪基本特性如表1所示。表1
基本特性项目
6dB处带宽
准峰值电压表充电时间
常数ms
准峰值电压表放电时间
常数ms
临界阻尼指示器的机械
时间常数ms
检波器前电路的过载系数
检波器与指示器之间直流
放大器的过载系数
A频段
B频段
C和D频段
10kHz~150kHz150kHz~30MHz30MHz~1000MHz200Hz
120kHz
允许误差
见图la.Ib.le
注：表1所规定的机械时间常数是对偏转增量与电流增量成线性关系的指示器而言的，只要能满足表1的要求，也可采用其他的指示器。3.14.9.2标准脉冲响应
3.14.9.2.1幅值响应
对于至少在b（MHz)以下的频率范围内具有均匀频谱、重复频率为c(Hz）、频谱密度为a（μVS）的脉冲，在干扰场强测试仪的所有调谐频率上，应与在调谐频率上未加调制的电动势为2mV（均方根值）正弦信号的响应相同。允许误差为土1.5dB。两种信号源的源阻抗应相同。
对于不同频段，上述a、b、c各常数如表2所示。9
3.14.9.2.2重复频率响应
SJ20550-95
于扰场强测试仪对重复脉冲的响应是指：在干扰场强测试仪上的指示保持不变的状况下，脉冲的幅度与重复频率之间的关系，重复频率响应曲线如图2所示。干扰场强测试仪的测量误差应处在图2中所规定的允许范围之内。在指定重复频率上的允许值则列于表3。
重复频率
孤立脉冲
A频段
-4.0±1.0
-3.0±1.0
0（基准）
13.0±2.0
17.0±2.0
19.0±2.0
脉冲的相对等效电平
B频段
-4.5±1.0
0(基准）
20.5±2.0
22.5±2.0
23.5±2.0
3.14.10带有均方根值检波器的干扰场强测试仪主要特性3.14.10.1基本特性
对于规定的标准脉冲响应应具有下列基本特性3dB处的带宽：BoHz;
检波器前电路的过载系数：1.27(Bo/n）)1/2。式中：n脉冲重复频率，Hz;
一选择性曲线上中心频率响应电平以下3dB处的频带宽度。注：对单个脉冲的响应不作规定，但应给出不过载的最低脉冲重复颗率。3.14.10.2标准脉冲响应
3.14.10.2.1幅值响应
C和D频段
-8.0±1.0
0(基准）
14.0±1.5
26.0±2.0
28.5±2.0
31.5±2.0
对于至少在干扰场强测试仪最高可调谐频率以下具有均匀频谱，重复频率为100Hz，频谱10
SJ20550-95
密度为139Bo-1/2uVS的脉冲，在干扰场强测试仪的所有调谐频率上，应与在调谐频率上未加调制的电动势为2mV(均方根值）正弦波信号的响应相同。允许误差为土1.5dB。两种信号源的源阻抗相同。
3.14.10.2.2重复频率响应
干扰场强测试仪对不同重复脉冲的响应是指：在干扰场强测试仪上的指示保持不变的状况下，脉冲的幅度与重复频率之间的关系。重复频率响应应符合如下规律：幅度正比于n-1/2（n为重复频率）；在指定重复频率上的允许值则列于表4。表4
重复频率
3.14.11带有峰值检波器的干扰场强测试仪主要特性3.14.11.1基本特性
对于规定的标准脉冲响应中所用的基本参数做如下规定：有效脉冲带宽：BimpHz;
3.14.11.2标准脉冲响应
脉冲的相对电平
0(基准)
对于至少在干扰场强测试仪最高调谐频率以下具有均匀频谱，频谱密度为1.4/Bimpmvs的脉冲，在干扰场强测试仪的所有调谐频率上，应与在调谐频率上未加调制的电动势为2mV(均方根值）正弦信号的响应相同，允许误差为土1.5dB。两种信号源的源阻抗相同。在使用滑退式峰值表时，上述响应适用于在中频放大器输出端不产生重叠的所有重复频率的脉冲。
在使用直读式峰值表时，对于超过10Hz的所有重复频率的脉冲，给出的峰值指示均应满足土1.5dB的误差要求，并应指明干扰场强测试仪的响应特性。3.14.12带有平均值检波器的干扰场强测试仪主要特性3.14.12.1基本特性
对于规定的标准脉冲响应中所用的基本参数做如下规定：3dB处的带宽：BoHz;
有效脉冲带宽：BminHz;
检波前电路的过载系数：Bimp/n。式中：n-脉冲重复频率,Hz。
注：同3.14.10.1中的注。
3.14.12.2标准脉冲响应
