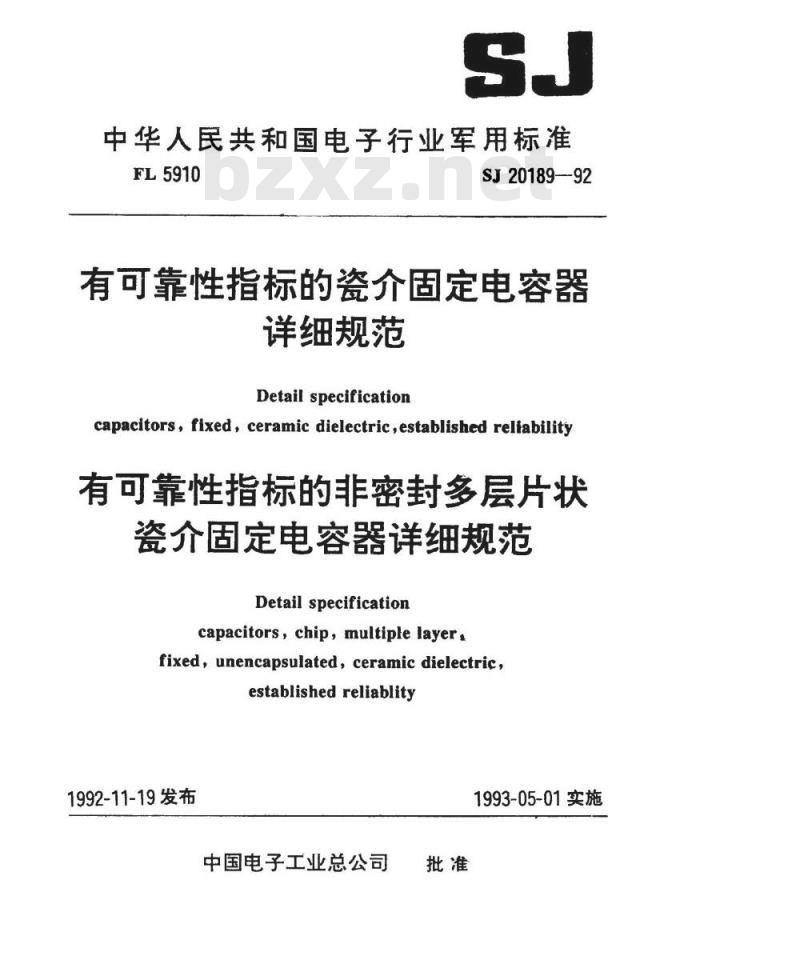

【电子行业标准(SJ)】 ＣＣＫ１０１型有可靠性指标的瓷介固定电容器详细规范

中华人民共和国电子行业军用标准FL5910
SJ2018992
有可靠性指标的瓷介固定电容器详细规范
Detail specification
capacitors, fixed, ceramic dielectric,established reliability有可靠性指标的非密封多层片状瓷介固定电容器详细规范
Detail specification
capacitors，chip，multiplelayerfixed, unencapsulated, ceramic dielectric,establishedreliablity
1992-11-19发布
中国电子工业总公司
1993-05-01实施

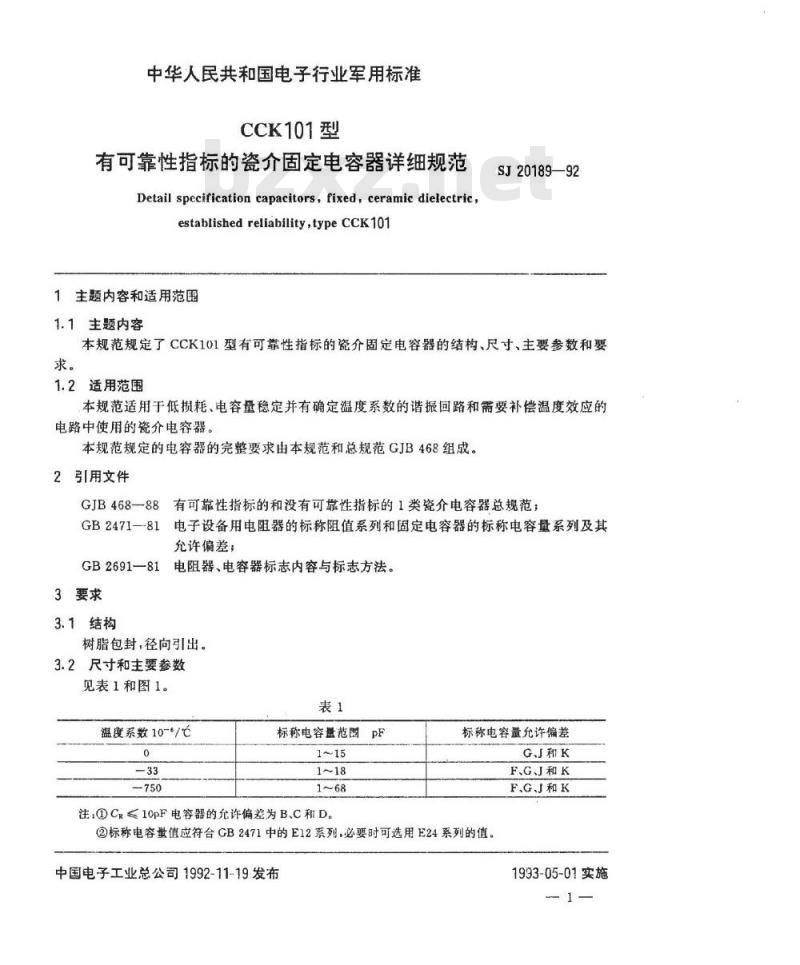

中华人民共和国电子行业军用标准CCK101型
有可靠性指标的瓷介固定电容器详细规范Detail specificationcapacitors,fixed,ceramicdielectric，establishedreliability,typeCCK1011主题内容和适用范围
1.1主题内容
SJ20189—92
本规范规定了CCK101型有可靠性指标的瓷介固定电容器的结构、尺寸、主要参数和要求。
1.2适用范围
本规范适用于低损耗、电容量稳定并有确定温度系数的谐振回路和需要补偿温度效应的电路中使用的瓷介电容器。
本规范规定的电容器的完整要求由本规范和总规范GJB468组成。2引用文件
GJB468--88有可靠性指标的和没有可靠性指标的1类瓷介电容器总规范；GB2471-81电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差：
GB2691-81
电阻器、电容器标志内容与标志方法。3要求

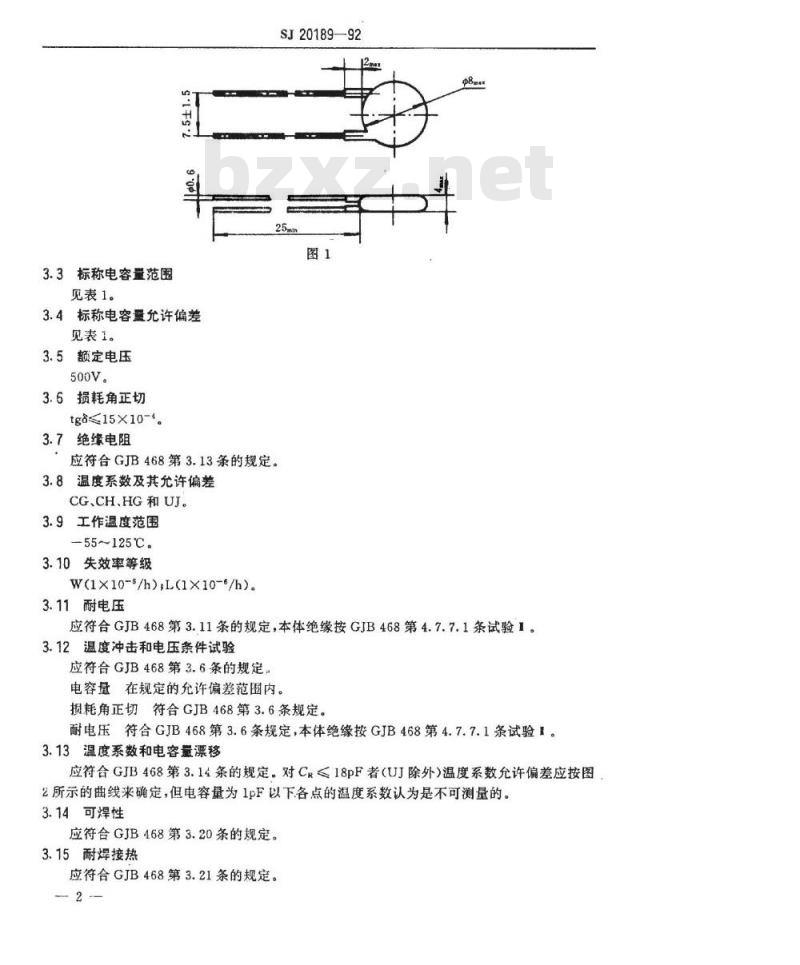

3.1结构
树脂包封，径向引出。
3.2尺寸和主要参数
见表1和图1。
温度系数10-*/℃
标称电容盘范圈pF
注：①C≤10pF电容器的允许偏差为B、C和D。标称电容量允许偏差
GJ和K
②标称电容量值应符台GB2471中的E12系列，必要时可选用E24系列的值。中国电子工业总公司1992-11-19发布1993-05-01实施
3.3标称电容量范围
见表1。
3.4标称电容量允许偏差
见表1。
3.5额定电压
500V。
3.6损耗角正切
tg815×10-4。
3.7绝缘电阻
应符合GJB468第3.13条的规定。3.8温度系数及其允许偏差
CG、CH、HG和UJ。
3.9工作温度范围
-55~125℃。
3.10失效率等级
W(1×10-5/h),L(1X10-6/h）。
3.11耐电压
SJ20189—-92
应符合GJB468第3.11条的规定，本体绝缘按GJB468第4.7.7.1条试验1。3.12温度冲击和电压条件试验
应符合GJB468第3.6条的规定。
电容量在规定的允许偏差范围内。损耗角正切符合GJB468第3.6条规定。耐电压符合GJB468第3.6条规定，本体绝缘按GJB468第4.7.7.1条试验1。3.13温度系数和电容量漂移
应符合GJB468第3.14条的规定。对Ck<18pF者（UJ除外）温度系数允许偏差应按图2所示的曲线来确定，但电容量为1pF以下各点的温度系数认为是不可测量的。3.14可焊性
应符合GJB468第3.20条的规定。3.15耐焊接热
应符合GJB468第3.21条的规定。2免费标准下载网bzxz

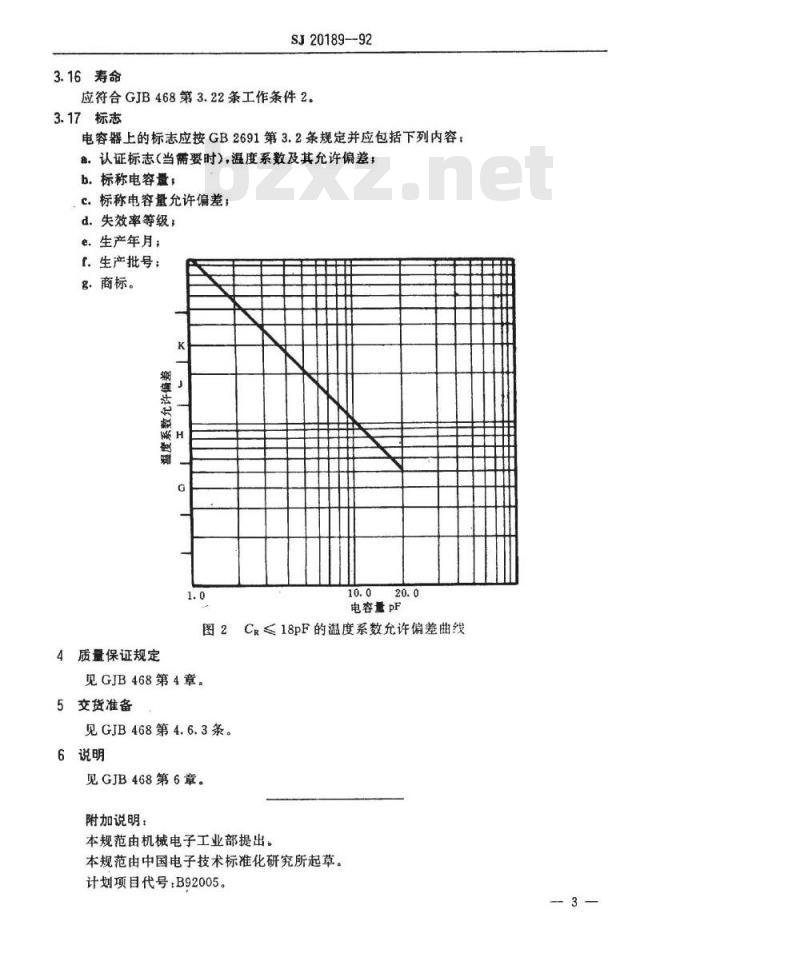

3.16寿命
SJ20189-92
应符合GJB468第3.22条工作条件2。3.17标志
电容器上的标志应按GB2691第3.2条规定并应包括下列内容：8，认证标志（当需要时），温度系数及其允许偏差；b.标称电容量，
.c.标称电容量允许偏差；
d。失效率等级；
e.生产年月；
f.生产批号：
g.商标。
电容量pF
图2C≤18pF的温度系数允许偏差曲线4质量保证规定
见GJB468第4章。
5交货准备
见GJB468第4.6.3条。
6说明
见GJB468第6章。
附加说明：
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所起草。计划项目代号：B92005
