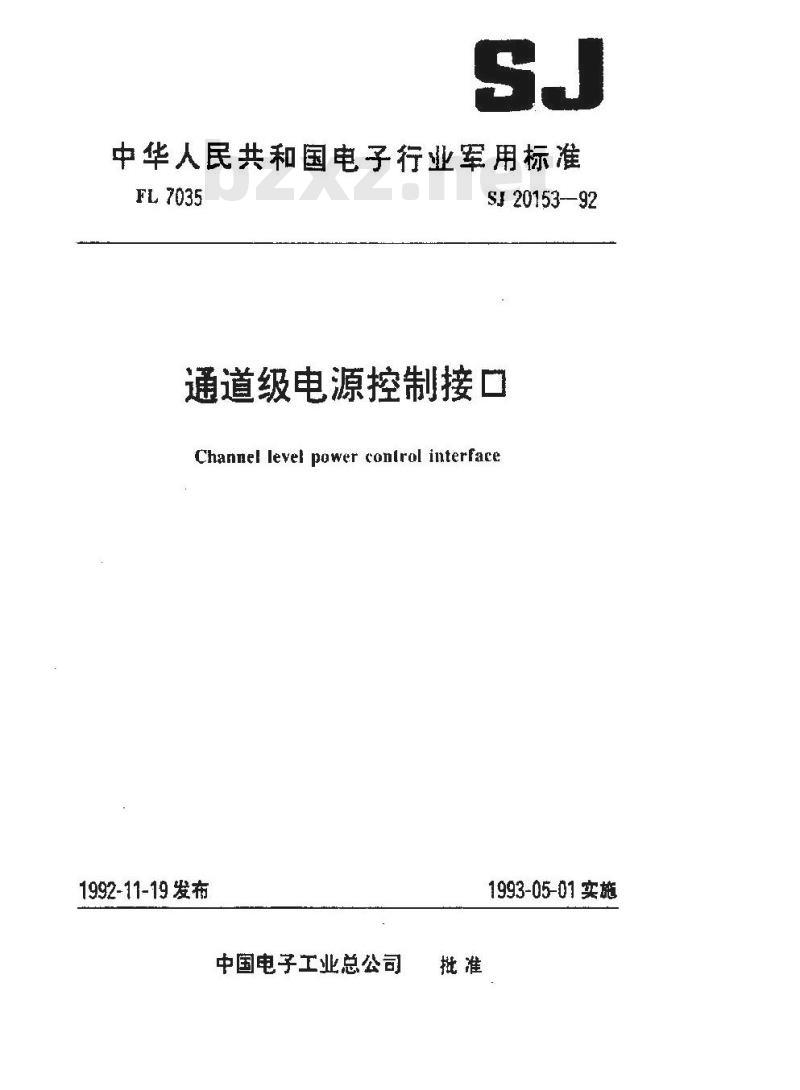

中华人民共和国电子行业军用标准FL7035
SJ 20153-92
通道级电源控制接口
Channel level power control interface1992-11-19 发布
中国电子工业总公司
1993-05-01实施

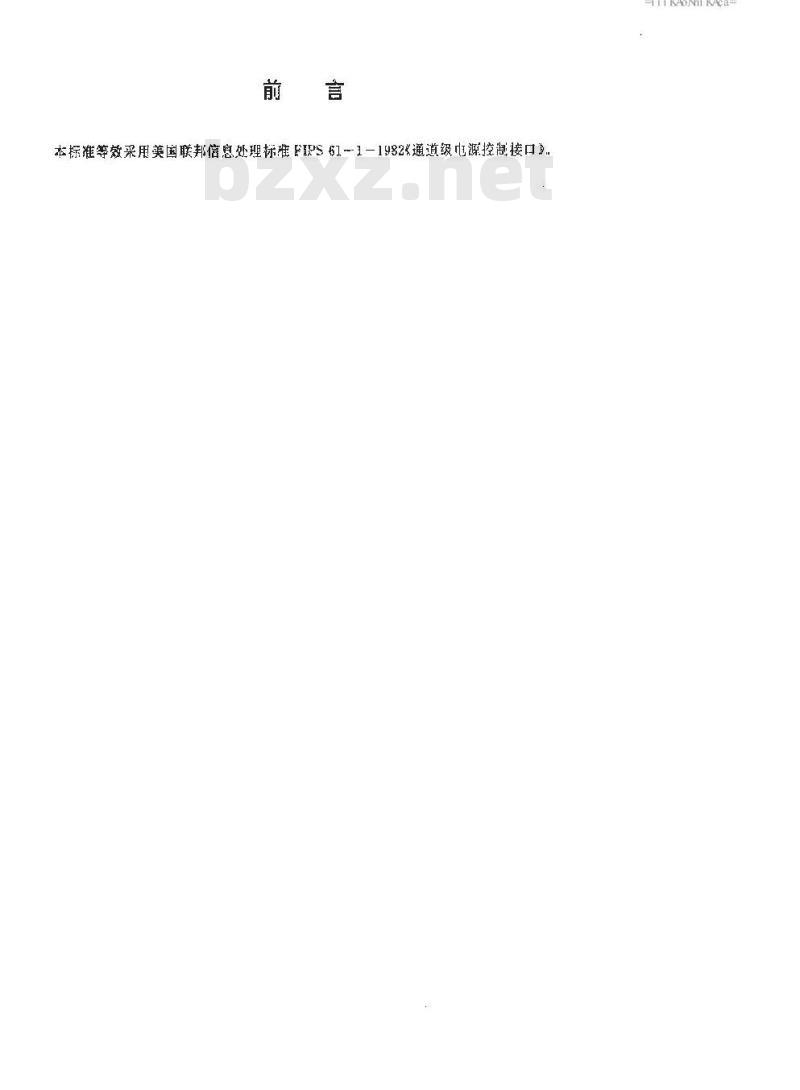

本标准等效采用美国联邦信息处理标准FPS61--1-1982通道级电源控制接口》.rKAoNi KAca
1范围
1.1主题内容
中华人民共和国电子行业军用标准通道级电源控制接口
Charinel leyel power control interfaceSJ 20153--92
本标准规定了设计生产的设备在电源时序和控制方面能兼容的电源控制接口，其中包括电源控制接口线和可选的紧急断电持性的定义和描述。1.2适用范圈
本标适用于军用计算机与外围设备。2引用文件
GB936188计算站场地安全要求
3定义
术章无条文。
4 一般要求
本章无条文。
5详细要求
5.1功能规范
5.1.1电源控制接口一般猫述
电源控制接口为系统供电提供了时序利互锁方法。在分立系统的组成部分（部件）中，电源以步进方式工作就降低了整个电源娶求并且减少了电源浪通噪声。以远端控制方式操作的所有系统都是在系统电源控制电路控制下供电：根据不同的系统配置，可以有几种级别的电源，每个中央处理单元（CPU)通过电源控制接口向每个挂接在该CPU上的独立机架时序地供电。直接连到CPU上的每个独立机架有带控制单元的通道挂接若于单元，该独立机架要求电源控制按口控制每个这种挂接单元的时序供电（电源控制接口的多种应用见图1)。中国电子工业总公司-1992-11-19发布1993-05-01实施
样绪单
电源控制接！！
SJ 20153-92

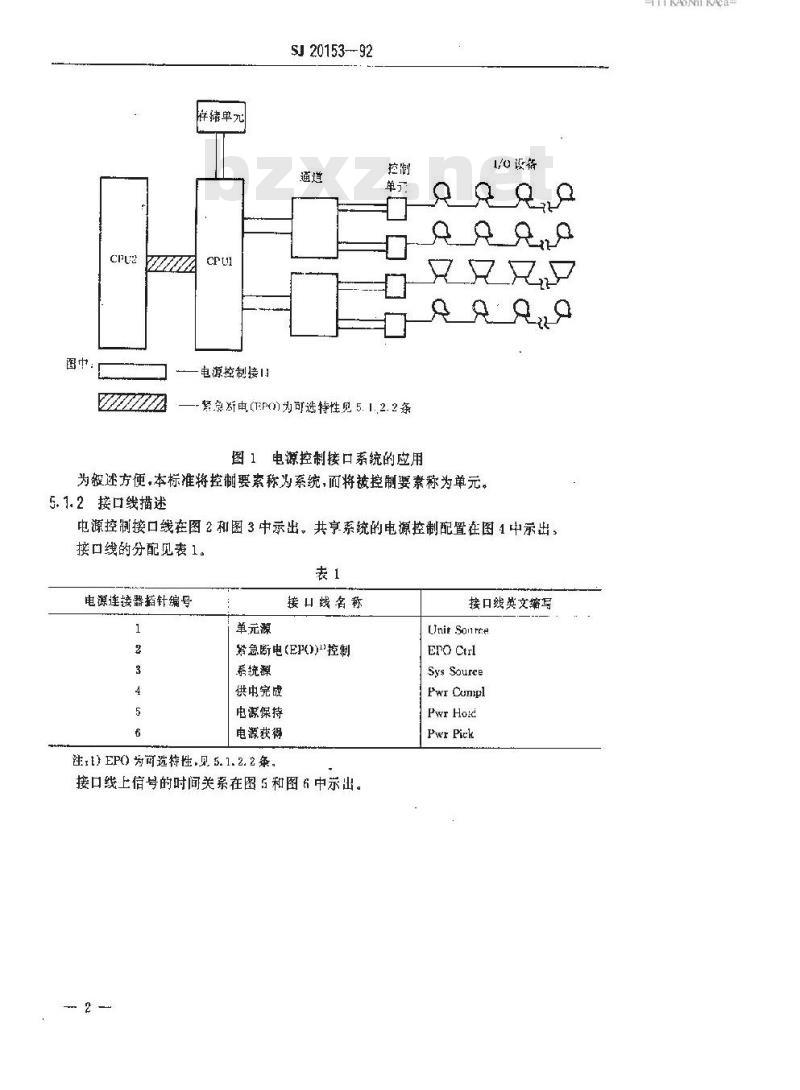

紧急新由(FPO)为可选特性见5.1.2.2条图1电源控制接口系统的应用
为额述方便.本标准将控制要索称为系统，而将被控制要素称为单元。5.1.2接口线描述
电源控接口线在图2和图3中示出，共享系统的电源控制配置在图1中示出，接口线的分配见表1。
电源连接器指针编号
单元源
接口蛾名称
紧急断电(EPO)\控制
系统源
供中完成
电源保持
电源获得
注：1)EPO为可选特性，见,5.1.2.2条。接口线上信号的时间关系在图5和图6中示出。接口线英文缩写
Unir Sonrce
Ero Ctrl
Sys Source
Pwr Cumpl
Pwr Hoid
Pwr Pick
-rKAONKAca-
EPO 触点
系统继电器电压
步进控制
系统加电献点
步进控制开关
系统机类地
SJ20153--92
电源控制接口线
单元源
EPO控制
系统源
供电完成
电源保持
电源获级
绝缘接地等本
跨接片
L断电
单元机架池

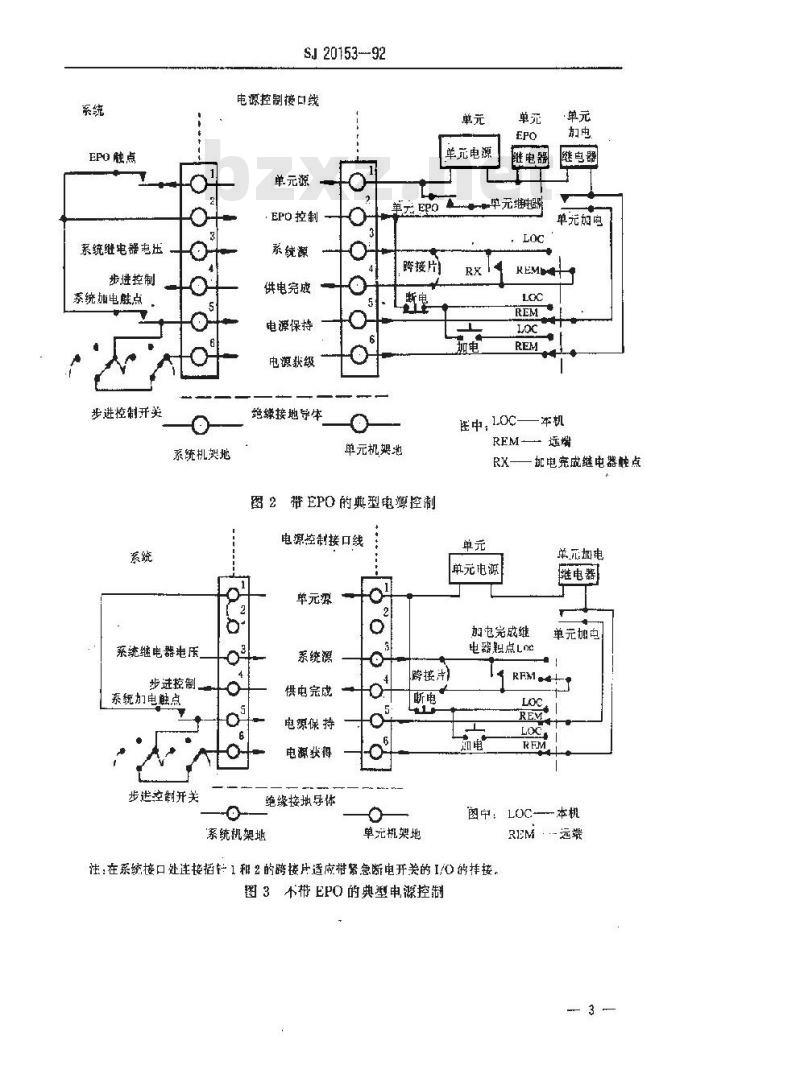

图2带EPO的典型电源控制
电源控制接口线：
系统继电器电压
步选控制，
系统加电触点
步逆控制开关
单元源
系统源
供电完成
电源保持
电源获得
绝缘接地导体
系统机架地
单元电源
继电器
+单元维电器
·单元
单元如电
座中：1OC—本机
REM- 远端
RX—加电究成继电器触点
单元电源
旭屯完成维
电器银点LOC
离接片)
单元架地
4 RFM,
单元加电
单元如鸟
图中LOC本机
REM-远端
注:在系统接口处连接指针 1 和 2 的跨接片适应带紧急断电开关的 I/0 的样接,图3不带EPO的典型电源控制
图中：
系统机
SI20153--92
话2939195969
控制单元1
LR 开关-
一本机/远端开关
RX--加电完成继电器触点
LR开关
系统机
129 39 49 5961
返回控制单元3
图4共享系统的典型电源控制
电源时序要素
单元激
FPO触点
EPO控制
！系统加电！
系统加电触点
电源保持
步进控制开关
电源获得
系统源
供电完成
单元奶电
图5带EPO的典型电源时序
LR开关
.系统/单元桥电
步逆控制
·开关
TrKAONKAca-
电源时序要表
单元滇
系统加电触点
电源保持
步进控制开关
电源获得
系统源
供电完话
5.1.2.1单元源
系统加电
SJ20153—92
单充电
系统/单元断电
图6不带EPO的典型电源时序
“单元源”线由正在时序工作的单元提供电源。该电源为单元要求的“EPO控制”“中源得”和“电源保持“功能线供电，这条“单元源\线不应由系统来负荷。，流过“单元源”线的最大允许电谊在24V时为500mA.流过的最小允许电流在激励~-个线或若干线时为30mA。
5.1.2.2紧急断电控制（可选待生）当紧急危（EPO)继电器触点阅合时“EPO控制\线连接到“单无源”线上，在出现EPO状态时，这条线是开路的。这个特性对控制单元和通道都是可选的，但与EPO有关的线和插销都娶保留，南直不能用于其它用途。注，在符台GH5331的数摄处理机房中，不架用断开连接方法的住何装置都要求EO选项5.1.2.3系统源
“系统源”线从正在控制时序工作的系统提供电源。该电源为系统步进控制电路供电。这条“系统源\线不应山单元来负荷，流过“系统源\线的最大允许电流在24V时为500mA。流述的最小允许电流在激励-一个线圜或若干线圈时为30mA。
5.1.2.4供电完成
存在下述三个状态之一时、“供电完成”线连接到“系统源\线上：，本机/远端开关设置到本机(I.OCAL)。h.本机/远端开关设置到远端（REMOTE），且单元电源时序加电已完成。“系统源\线通过如电完成继电器触点向“供电完成“线供电，只有“电源获得”线被激励，这个连接才需要维持下去(见5.1.2.6条）
c、单元用的电源不由系统控制，并且在“供电完成”私”系统源”两条线之间设置一个跨接片，
5.1.2.5电源保持
系统已经加电时，“电源保持\线连接到\单元源线上。“电源保持\线使单元电源（一旦接通后)直保持到下列事件之发生时为止！a、当单元的本机远端开关设置到远端（REMOTE>时.系统电源掉电b兰单元的本机/远端开关设置到本起（LOCAL)时，单元电源由单元断电开关在本机5
关闭（见5.1.3.2条）.
5.1.2.6电源获得
SJ 20153-92
当步进控制开关闭合被供电的单元的触点时，“电源狱博\线连接到“电源保持”线上。在这种方式中，它一直保持连接，直到步进控制在“供电完成”线上检到一个信号为止。“电源获得启动单元的旭电时序（只要单元处于远端状态）：流过该线的融大允许电流在24V时为500mA
一种可能的实现方法是“电源获得“线连接到单元加申继电器线圈上。利用“电源获得”线邀励这个电器使其一组触点将“电源保持”线连接到线圈上。因此，在\电源获得”线掉电之后，只要“电源保持\线一直被激励，该继电器就保持接通（沈图2)。5.1.3正常电源时序工作状态
5.1.3.1加电免费标准下载网bzxz
5.1.3.1.1带EPO选项（见图2)：a。在EPO开关复位时，系统加电开关就闭合。b，在\EPO控制\和“电源保持”线的作用下，单元源”线的电压从每个单充送出，经过该单元EPO继电器和加/断出开关的触点之后，返可到每个单元。e.“系统源\线的电压送到所有单元（或者，在条统加电开关闭合前，该电压可能已经送到了所有单元）。
步进控制开关转到第1个位置。
连接到第1个步进位置单元的“电源保持\线到“电源获得”线通路接通。e.
f.如果单元本机/远端开关设置到本机(L(CAL），由于“电源获得\线有效，则不发生单元如电时序。而从“系统源”线到“供电完或”线的通路通过本机/远端开关接通。如果单元本机/远端开关设置到远端（REMOTE），卿发生单元加串。当这个时序完成房，该单元就闭合“系统源线到供电完成”线的通路。如果该单元右一个时序供电的电路对挂接到其上的若干单元供我（即这个“单元“实际上起“系统”作用），接通“供电完成\线将延迟到所有单元都已被供电。
g。系统一互接收至“供电完成”信号，卿步进控制开关转到下--个置，并且刚加电单元的“源获得\线断开。
h，重友步e，和，直训所有的电源奶电时序完成5.1.3.1-2不带EPO选项（见图3)：更，系统加电开关合。
，在单元“电源保持”线作用下，“单元源”线的电压从每个单元送目，经过紧统加电触点之层，返回到每个单元。
c。 与 5. 1. 3. 1. 1 条中的 c~h 相间,5.7.3.2断电
a：系统加电触点断开
力“源保持\线断开。
‘如果单元处于远端状飞，则该单元上的电源掉电（\单元源”线保持为高电平并且“供电完成线断开。
。如果单元处于本批状态、则电源状态不发生变化。5.1.3.3紧急断电
-YrKAONTKAca-
SI 20153.- 92
当使用了FPO 选项时，紧急断电控制由触点控制来完成（殷在 EPO 开关复位后断开闭合的些点），并且不论是处于本机还是远端状态，设备配置中的所有单元都处于EPO的控制之下。如果不使用EPO选项，撤消单元紧急断电开关就应去除除了该单元电源控制部件之外的所有危险电压（见5.1.4.6条）。5.1-4本机电源控制
根据单元的设计和使用，某些电源控制可以装在单元（或装置）中用作本机电源控制为用户设计离线状态下使用的单元，必须有操作员可以使用的在线/离线、本机/远端、加电和断电开关。
5.1.4.1本机/远端开关
各独立的机架可以有一个本机/远端开关，以允许该单元切换到系统电源控制或者切换到它自身的电源控制，
在单元电源和系统电源各种组合情况下，设置这个开关的作用在表2中示出。情况2的一般过捏是在切换到远猫之前断开单元电源，然而切换可能不起作用（情况4)。当处士本机状态时，如果使而EPO选项，单元不响应除EFO以外的任何系统电源控制。该单元的供电完成线通过本机远端开关连接窃“系统源”线上。表2本机/远端开关作用
空机到选端
本机到远
太坑到逆嘴
云机弹远端
远端到深机
单元电源
断电或力电
系统电源
新电或加电
注：1)在这种情说下单光可以设计成白或助使自源接通，但这是可选的。5.1.4.2在线/离线开关
单元电源掉电
改变单元电源状态的本机/远端开关的正常使用，要求使用在线/离线开关。然而在离线方武中电源会产生跃变。
5.1.4.3电并关
加电开关必须受本机/远端开关控制，并且只有在本机/远端开关设置到本机(LOCAL)时才有效。
如果拥克开关不外露(在离线状态下操作员不使书单元),就必须提供竟状态用的按钮或拔动乃关。这个开关应维护人员穿易触及的，并且仅在本机位置有效。5.1.4.4断电开关
如果单无设计成离线状态作用，断电开关就必须提渠作质容易触改的红色按（或拨动斤关）。如果不考虑本机/远端开关位断电开关关闭电源，必须将它标上“断电（POWFROFF)。如果断电按钮仅在本机关闭电源，则必领将它标上“本机断电”(PWROFFIFINLO-CAL)。
在没计成仅按系统电源时序工作的单元工，断电开关一般不外露，但是，如果外露、并且本机/远端开关也外露，则上述规则也适用、当断电开关外露，但本机/远端开关不外露时，则必须将断电开关标王“本插断电\(PWROFF1FLOCAL)5.1.4.5供电断路开关
SJ 20153-92
每个单元必须有维护人员容易触及的供电断路开关（断路器）。这个开关不与本机/远端开关互锁。该供电断路并关应去除除了电源控制部件之外的所套危险电压。危险电压应在28内去除，
5.1.4.6单元紧急断电开关
如果不使用EPO选项，则每个单元应有操作员容易触及的单元紧急断电开关。这个开关应提供与该单元供电断路并关相同的控制电平：5.1.5卸去单元
从系统中实际卸去任何制单元，L/0设备、通道机架或空闲不运转的疗储器机架，而不影响该系统的其余电源是叮能的：然而下述两种情说例外：．除非所有控制单元和设备由其它通道机架共享，否则从系统中实际卸去一个通道机架就会使受该通道机架控制的所有控制单元和设备光效。b，除非受控制单元控制的所有设备由其它接制单元共享，否则从系统中卸去该控制单元就会使这些设备无效。在共享1/0设备情记下，仅当设备的主电源是適过从系统中卸去的控制单无提供时，该设备才是无效的。5.1.5共享单元
：5.1.6.1带E!O的共卓单元
当在系统之间共享帮EPO选项的单元时，则要求多个电源控制接口，每个系统对应一个接口。该单元内部的布线如医了所示。除了出现EP！状态外，单元电源在第一个系统电源加电时加电，在最启一个系统电源摔非时掉电，两个系统上的EPO状添均使挂接单元的电源掉电5.1. 6.2不带EPO的共享元
当不使用EPO违项并且在系统之自共享一个单元时，要求多个电源控制接口，每个系统对应一今接扫，对于晒个系统共享单个控制单元的拷形，该单元内部的布线如图8所系；对于多个系统配置共享单个控制单充的精形，其布线如图9所云，单元电源在第一个系统电源奶电加电，在最后一个系统电源掉电时掉电。5.1.7多系统紧急渐电
当系统配管含者一个以上CPU并且使用 EPO 选项时，就可能要求相关CPU的 EHO 电踏互锁。当CPU之间共享单元时，则要求EPO互锁。这个互馈必须：在一个CPU正抢测出的EPO状态将导致所有己连接的CPU上的EPO电路断开，因此电源掉审。然而连引起总的EPO状态的EPO电路复位后，每个CPU可以加电。为了完成互锁，每个CPU必须提供·个多系统EFO控制接口连接器和相关的电路。接口在图10中示出，一种典型的实现方法在图7中示引。a
TKAONKAca-
图中：
$.1 2015392
家系统EPO控制设备（50H2)
当以单元移去蔡统连接费择跨接那个连群的5.6潍电露
这个设备最多可
必适应12个
LR SW-
本机远燃于关
RX-加电完成维电器触点
紧急断电开关
1.C.5----逻辑控制系统
引出说时
lEPasw
Ero继电器
至系统步进
EPO电源控制开关
434115
[EPO]继电器
[EPO维电器
系统发游擦制
Ero电减素
电源获得
电源保持
控制单元或
82 934
LL5共单元
带EPO选项的共亨单元熙置
系统机架地
图中·
16263648546
LR SW---本机/逆端开关
系统机票地
京京京
上电源获码
每电得保持
429394p506
控制单无盛LCS
空单元】
RX—期电完成继电器触点
LCS--逻势控制系统
图8不带EPO选项的共亨单元配
图中：
系统1
LR ≤W-本机/远端开关
SJ 20153-92
系统2
医甲申移疾型
地41023045506地
一电源获得
电遵保持
控制取元
RX——加电完成继电器触点
多系统 EPU控制设备
至其它系统的连接器
系统n
中医彩
奇中配品
地18203005060
JLRSWn
图9不带EPO选项的多系统配置
多系统 EPO控制楼口线
EPO控割
继电器触点
继电器
多系统 EPO 制
5.2机械规范
5.2.1互连
EPO设备
系统源
EPO返回
串行EPO输八
一串行EPO输山
电缆屏蔽：
图10多系统EPO控制接口
5.2.1.1两系统互连
系统 EPC
蓬电器
索统EPO
在仅包含两个CPU 的系统配置中,EPO电路互锁可以由单根特定电缆完成。5.2.1-2多系统互连
当系统配量最多包括 12个 CPU 时,EPO 电路互锁可以由图 和 10 中示出的多系统EFO 控制设备完成。这个控制设备连续地检测所有已连接的 CPU 上的 EPO 电路。10
TTKAONKACa-
