1范围
1.1主题内容

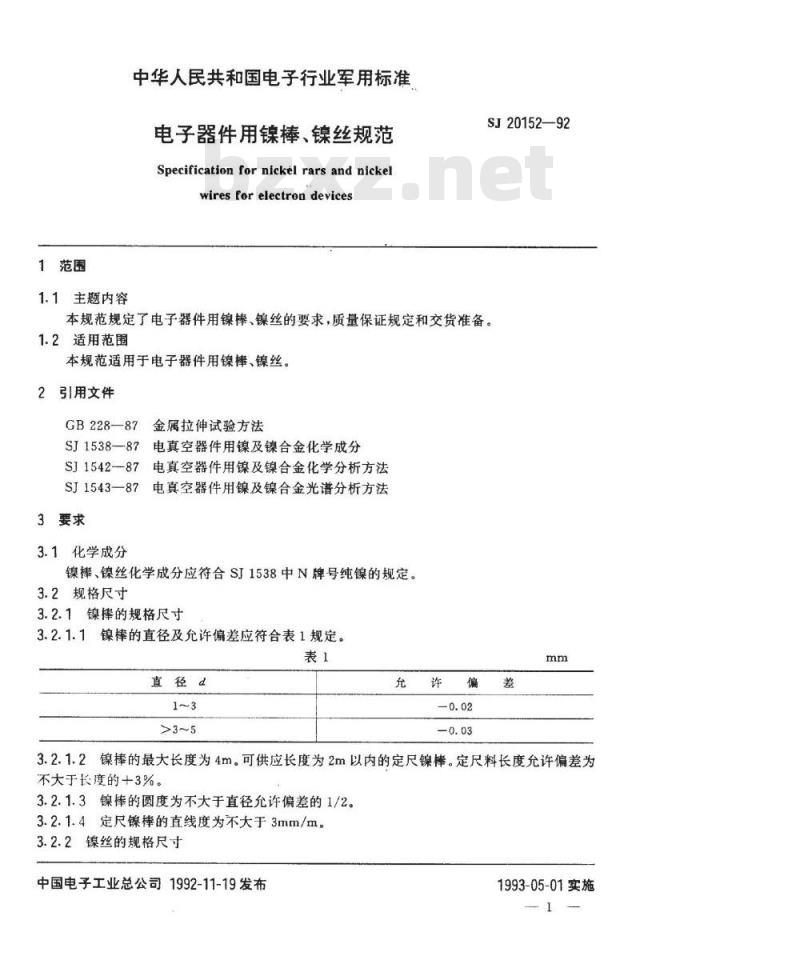

中华人民共和国电子行业军用标准电子器件用镍棒、镍丝规范
Specification for nickel rars and nickelwires for electron devices
SJ20152—92
本规范规定了电子器件用镍棒、镍丝的要求，质量保证规定和交货准备。1.2适用范围
本规范适用于电子器件用镍棒、镍丝。2引用文件
GB228—87金属拉伸试验方法
SJ1538—87日
电真空器件用镍及镍合金化学成分SJ1542-87
电真空器件用及镍合金化学分析方法SJ1543一87电真空器件用镍及镍合金光谱分析方法3要求
3.1化学成分
镍、镍丝化学成分应符合SI1538中N牌号纯镍的规定。3.2规格尺寸
3.2.1镍棒的规格尺寸
3.2.1.1镍棒的直径及允许偏差应符合表1规定。表1
直径d
充许偏
3.2.1.2镍棒的最大长度为4m。可供应长度为2m以内的定尺镍棒。定尺料长度允许偏差为不大于长度的+3%。
3.2.1.3镍的圆度为不大于直径允许偏差的1/2。3.2.1.4定尺镍棒的直线度为不大于3mm/m。3.2.2镍丝的规格尺寸
中国电子工业总公司1992-11-19发布1993-05-01实施
SJ20152--92

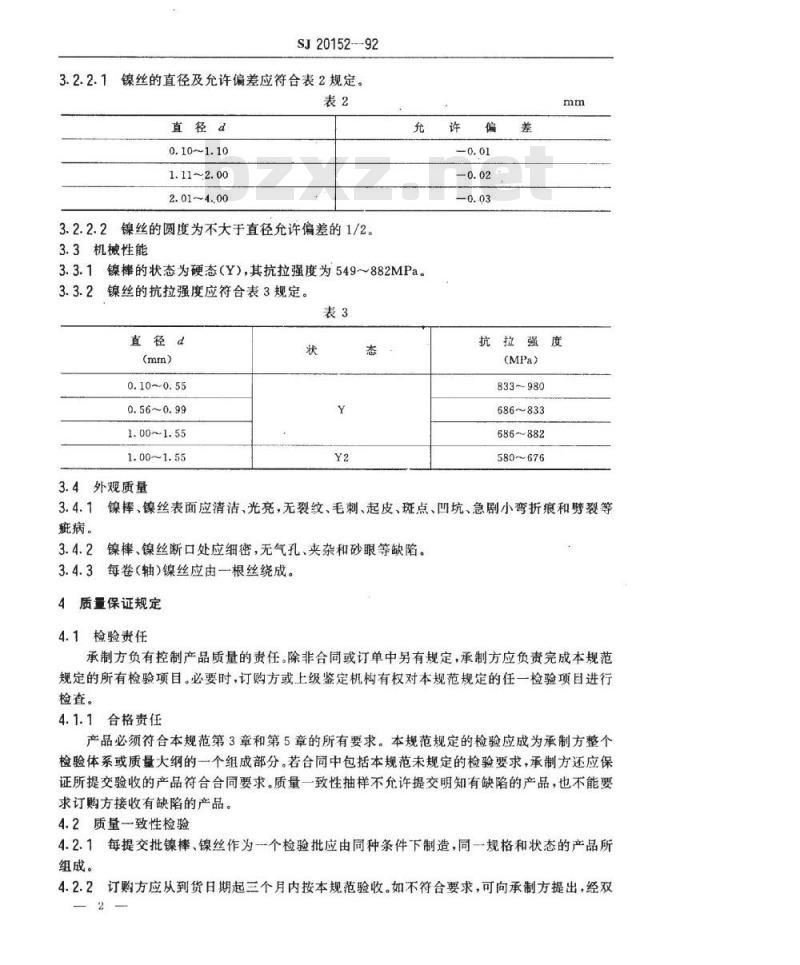

镍丝的直径及允许偏差应符合表2规定。表2
直径d
0.10~1.10
1.11~2.00
2.01~4.00
3.2.2.2镍丝的圆度为不大于直径允许偏差的1/2。3.3机械性能
3.3.1镍棒的状态为硬态（Y）)，其抗拉强度为549～882MPa。3.3.2镍丝的抗拉强度应符合表3规定。表3bzxZ.net
直径d
0.10~0.55
0.56~0.99
1.00~1.55
1.00~1.55
3.4外观质量
抗拉强度
833-980
686~833
686~882
580~676
3.4.1镍棒、镍丝表面应清洁、光亮，无裂纹、毛刺、起皮、斑点、凹坑、急剧小弯折痕和劈裂等脏病。
3.4.2镍棒、镍丝断口处应细密，无气孔、夹杂和砂眼等缺陷。3.4.3每卷（轴）镍丝应由一根丝绕成。质量保证规定
4.1检验责任
承制方负有控制产品质量的责任。除非合同或订单中另有规定，承制方应负责完成本规范规定的所有检验项目。必要时，订购方或上级鉴定机构有权对本规范规定的任一检验项目进行检查。
4.1.1合格责任
产品必须符合本规范第3章和第5章的所有要求。本规范规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范末规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2质量一致性检验
4.2.1每提交批镍棒、镍丝作为一个检验批应由同种条件下制造，同一规格和状态的产品所组成。
4.2.2订购方应从到货日期起三个月内按本规范验收。如不符合要求，可向承制方提出，经双2
方鉴定确认后可退回承制方。

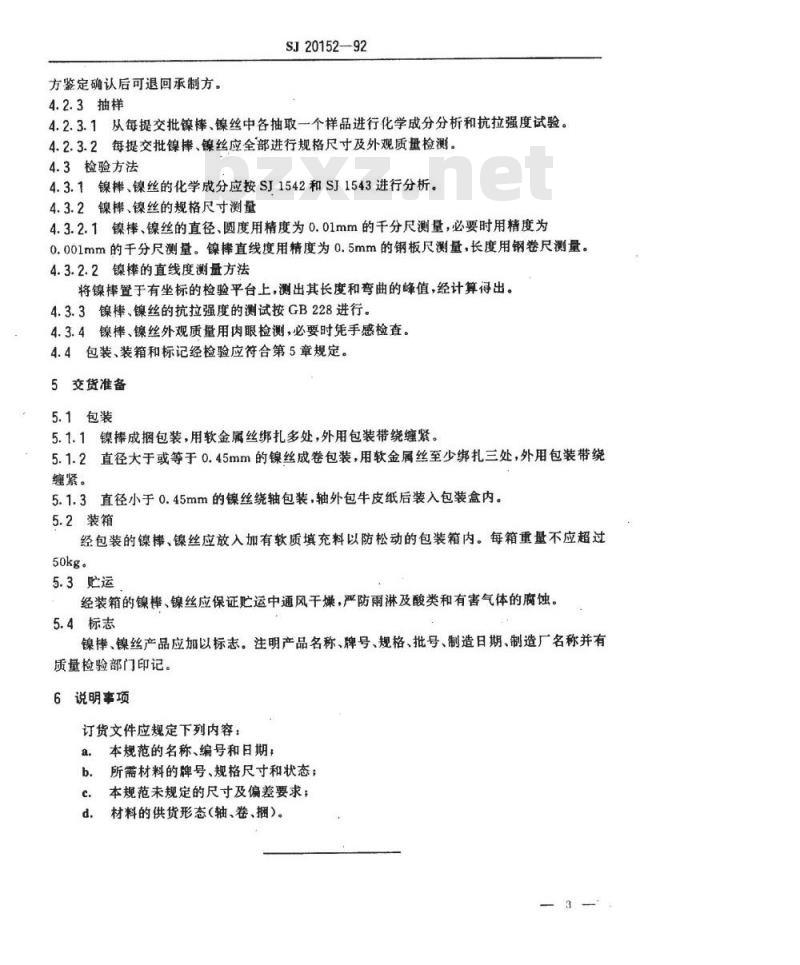

4.2.3抽样
SJ20152—-92
4.2.3.1从每提交批镍棒、镍丝中各抽取一个样品进行化学成分分析和抗拉强度试验。4.2.3.2每提交批镍棒、镍丝应全部进行规格尺寸及外观质量检测。4.3检验方法
4.3.1镍摔、镍丝的化学成分应按SJ1542和SJ1543进行分析。4.3.2镍棒、镍丝的规格尺寸测量4.3.2.1镍棒、镍丝的直径、圆度用精度为0.01mm的干分尺测量，必要时用精度为0.001mm的千分尺测量。镍棒直线度用精度为0.5mm的钢板尺测量，长度用钢卷尺测量。4.3.2.2镍棒的直线度测量方法
将镍棒置于有坐标的检验平台上，测出其长度和弯曲的峰值，经计算得出。4.3.3镍棒、镍丝的抗拉强度的测试按GB228进行。4.3.4镍棒、镍丝外观质量用肉眼检测，必要时凭手感检查。4.4包装、装箱和标记经检验应符合第5章规定。5交货准备
5.1包装
5.1.1镍棒成捆包装，用软金属丝绑扎多处，外用包装带绕缠紧。5.1.2直径大于或等于0.45mm的镍丝成卷包装，用软金属丝至少绑扎三处，外用包装带绕缠紧。
5.1.3直径小于0.45mm的镍丝绕轴包装，轴外包牛皮纸后装入包装盒内。5.2装箱
经包装的镍棒、镍丝应放入加有软质填充料以防松动的包装箱内。每箱重量不应超过50kg。
经装箱的镍棒、镍丝应保证贮运中通风干燥，严防雨淋及酸类和有害气体的腐蚀。5.4标志
镍棒、镍丝产品应加以标志。注明产品名称、牌号、规格、批号、制造日期、制造厂名称并有质量检验部门印记。
6说明事项
订货文件应规定下列内容：
本规范的名称、编号和日期，
所需材料的牌号、规格尺寸和状态；b.
本规范未规定的尺寸及偏差要求；c.

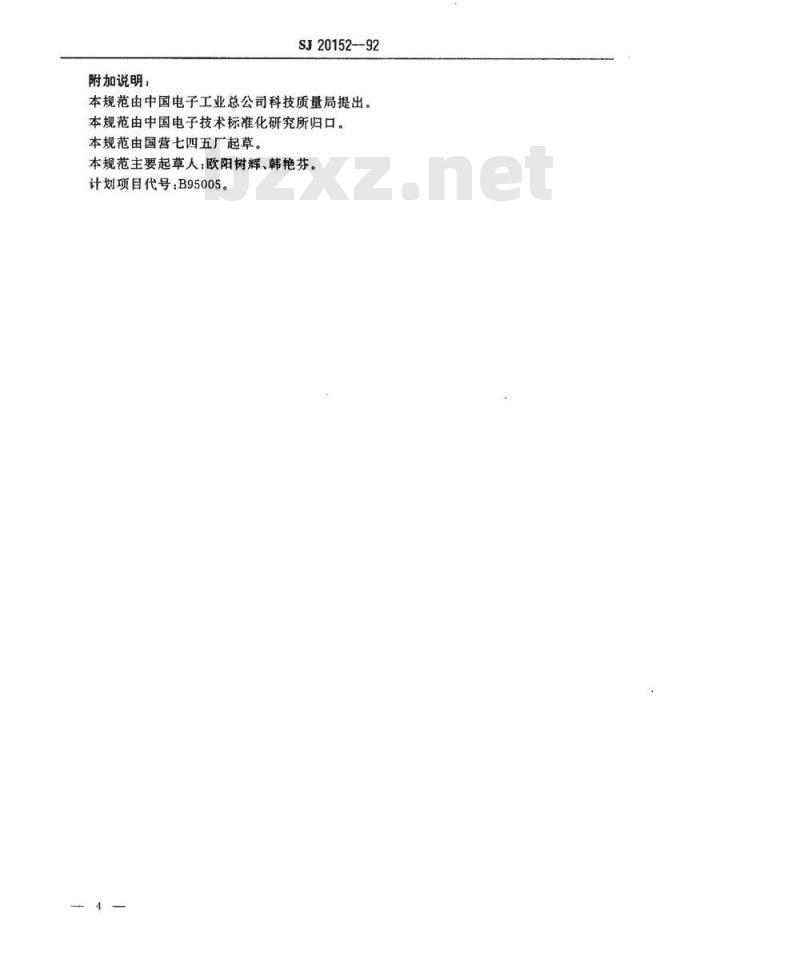

材料的供货形态（轴、卷、捆）。附加说明：
SJ20152-92
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由国营七四五厂起草。
本规范主要起草人：欧阳树辉、韩艳芬。计划项目代号：B95005。
